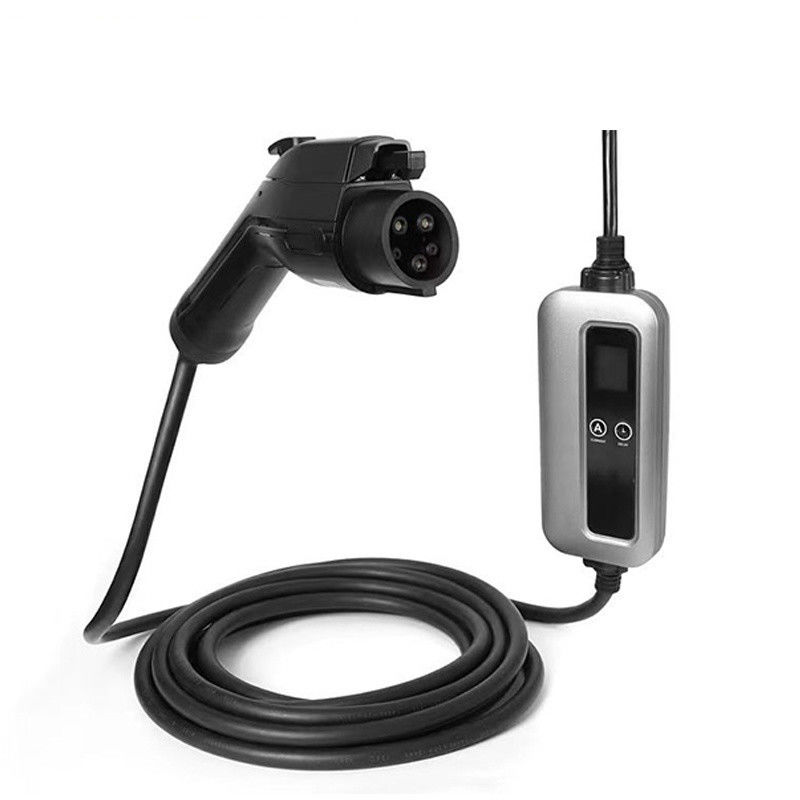

Aangepast langzaam EV-laadstation Autolader met siliconen hoes en 5M lengte

Autoplader EV-oplaadstation

Auto-elektronica EV-laadstation

Op maat gemaakte EV-laadstations

Plaats van herkomst:

Guangdong, China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Aangepast langzaam EV-laadstation Autolader met siliconen hoes en 5M lengte

Productdetails

Model-NR.:

LK-EV24

Oplaadmethode:

Normale lading

Stekkertype:

IEC 62196-2 (type 2), SAE J1772 type 1

Geleider:

Kaal koper

Structuur:

3034/0.20

Jasje:

Siliconen

Gebruik:

Opladen

After-sales service:

1 jaar

Type:

Langzame EV-het Laden Post

Garantie:

1 jaar

Transportpakket:

Rollen

Specificatie:

Handelsmerk:

Linke

Oorsprong:

China

HS-code:

94054090

Levering vermogen:

100000000

Pakketgrootte:

60.00cm * 60.00cm * 60.00cm

Brutogewicht pakket:

30.000kg

Aantal laadinterfaces:

Eén stapel met één lading

Locatie:

privé-gebruik

Installatie:

Wandmontage

Monsters:

US$ 1000/PCS 1 PCS (min.Order)

Maatwerk:

Beschikbaar

Verzendkosten:

over verzendkosten en geschatte levertijd.

Eerste betaling Volledige betaling

Munteenheid:

US$

Retourneren en terugbetalingen:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Geleidermateriaal:

koper/vertind koper

Dirigenttype:

Gedraaide draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

isolatiematerialen:

aanpassen: PVC, PE, XLPE, EPR, SIR

Specificaties:

0,1-450 mm²

Nominale spanning:

300-600V

Nominale temperatuur:

-60 ± 200 ℃

Kleur:

aanpassen

Type:

Geïsoleerd

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakket:

Per rol

Kern:

200.000 sets per jaar

Doorlooptijd:

7-15 dagen

Markeren:

Autoplader EV-oplaadstation

Auto-elektronica EV-laadstation

Op maat gemaakte EV-laadstations

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Aangepast langzaam EV-laadstation Autolader met siliconen hoes en 5M lengte

Krijg Beste Prijs

Hoogwaardige EV-oplaadkabel met koperdraadkern en breed temperatuurbereik voor automobieltoepassingen

Krijg Beste Prijs

UL2464 Multi-Core Power Wire met 300V Nominale Spanning Temperatuur 80oC Nominale Spanning en Tinned Copper Conductor voor industriële besturing

Krijg Beste Prijs

16A 3G2,5 mm2+2*0,5 mm2 blik koper EV-oplaadkabel voor elektrische voertuigen

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Aangepaste langzame EV-laadstation Auto-elektronica autolader

Productspecificaties

SPECIFICATIE	NAAM VAN DE KABEL	EV-kabel
KABEL SPEC	2C80mm2+1C25mm2+2C4mm2+(3C0,75mm2)(P2)+(7C*0,75mm2)
RoHS-compatibel

Kabelconstructiedetails

Item	EEN: 2C*80mm2	B: 1C*25mm2	C: 1C*4mm2	D: (3C*0,75 mm2)(P2)	E: (7C*0,75 mm2)
GELEIDER Materiaal	Ontbloot koper gestrand
Maat	2580/0,20 ±0,008 mm	798/0,20 ±0,008 mm	224/0,15±0,008 mm +10/1#Tinsel+1000D Kevlar	40/0,15±0,008mm+ 10/0,19mmKlatergoud+200DKevlar	40/0,15±0,008mm+ 10/0,19mmKlatergoud+200D Kevlar
OD (Ref.)	12,40 ± 0,25 mm	7,00 ± 0,20 mm	2,70 ± 0,15 mm	1,40 ± 0,10 mm	1,40 ± 0,10 mm
ISOLATIE Materiaal	Thermoplastisch (EF2585,85±3A)
Min. gemiddelde dikte	1,60 mm	1,20 mm	1,00 mm	0,50 mm	0,50 mm
Minimale dikte op elk punt	1,34 mm	0,98 mm	0,80 mm	0,35 mm	0,35 mm
O.D	15,60 ± 0,40 mm	9,60 ± 0,30 mm	4,70 ± 0,20 mm	2,50 ± 0,10 mm	2,50 ± 0,10 mm

Extra constructiekenmerken

BEKABELING-1	Vuller	/	Katoen
Materiaal	/	AL-mylar (naar buiten gericht)	Niet-geweven
VLECHT Materiaal	/	Vertind koper	/
Maat	/	0,12 mm, ≥60%	/
Materiaal in de JAS	/	TPE	TPE
Min. gemiddelde dikte	/	0,60 mm	0,60 mm
Minimale dikte op elk punt	/	0,42 mm	0,42 mm
O.D	/	7,20 ± 0,25 mm	9,70 ± 0,25 mm

BEKABELING	Vuller	Verstevigd PP-touw
Materiaal	Niet-geweven (≥25% overlappend)
Montage	2C80mm2+1C25mm2+2C4mm2+(3C0,75mm2)(P2)+(7C*0,75mm2)
JAS Materiaal	TPU
Min. gemiddelde dikte	2,80 mm
Minimale dikte op elk punt	2,28 mm
O.D	38,00+0,6/-1,00 mm

Prestatiekenmerken

ELEKTRISCHE KENMERKEN	FYSISCHE EIGENSCHAPPEN
Nominale spanning: DC 1000 V	Treksterkte: ≥20 MPa
Nominale temperatuur: jas -40 ~ 90ºC Isolatie -40~125ºC	Verlenging: ≥300%
Max. geleiderweerstand (20ºC): A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km	Verouderde toestand: 110 ± 1ºC * 168 uur
Isolatiespanning is bestand tegen (kern A en B, 10 m): AC 2,5 kV/5min, lekstroom ≤5mA	Percentage oorspronkelijke treksterkte: ≤±30%
Voltooide kabel Spanningsbestendigheid (kern A tot A en B, 10 m): AC 3,5 kV/15min, lekstroom ≤5mA	Percentage oorspronkelijke rek: ≤±30%
Min. Isolatieweerstand (20ºC, kern A tot A en B): 500MΩ.km	Vlamtest: GB/T 18380.12-2008
	Kunstmatige verweringstest: GB/T 33594
	Impacttest bij lage temperatuur: -40ºC*16H, geen barst
	Chemisch stresszuur: N-Oxaalzuur alkalische oplossing, N-natriumhydroxideoplossing:GB/T 33594
	Voertuigrollen: Eisen en testmethoden moeten consistent zijn met GB/T 20234.1-2015 7.21

Aanvullende testnormen

Druktest op hoge temperatuur: ≤50%

Hitteschoktest: geen barst

Compatibiliteitstest: GB/T 33594

Verbrijzelingsweerstandstest: GB/T 33594

Gebogen rond de test: GB/T 33594

Min. Buigradius: 6*OD

Slijtvastheid: ≥2000 keer

Weerstand tegen chemicaliën: GB/T 33594

Specificaties kabelstructuur

NEE.	geleider mm2	isolatie	20ºC geleiderweerstand (Ω/KM)
geleider mm2	Structuur (N/mm)	Leider DIA (mm)	Geleider	Dikte (mm)	MATERIAAL	isolatie OD (mm)
EV-YJ	1.5	48/0,20	1,60	koper	0,6	siliconen	2,90±0,15	≤12,7
EV-YJ	2.5	80/0,20	2.06	koper	0,7	siliconen	3,50±0,15	≤7,60
EV-YJ	4	128/0,20	2.62	koper	0,8	siliconen	4,30±0,15	≤4,71
EV-YJ	6	196/0,20	3,50	koper	0,8	siliconen	5,10±0,20	≤3,14
EV-YJ	10	322/0,20	4,50	koper	1.00	siliconen	6,70±0,20	≤1,82
EV-YJ	16	513/0,20	5,70	koper	1.10	siliconen	8,00 ± 0,30	≤1,16
EV-YJ	25	798/0,20	7.10	koper	1.3	siliconen	9,80±0,30	≤0,743
EV-YJ	35	1121/0,20	8.50	koper	1.3	siliconen	11,40±0,30	≤0,527
EV-YJ	50	1596/0,20	10.10	koper	1,50	siliconen	13,50±0,30	≤0,368
EV-YJ	70	2242/0,20	12.10	koper	1,50	siliconen	15,50±0,40	≤0,259
EV-YJ	95	3034/0,20	14.10	koper	1,50	siliconen	17,50±0,50	≤0,196

Producteigenschappen

Geleider:Flexibele blanke gegloeide koperdraad

Isolatie:Siliconen

Kleuropties:Keuze uit zwart, oranje, rood of geelblauwe jas, enkel- en dubbel geïsoleerd

SQ MM-maten (Europese stijl):4 vierkante mm tot 240 vierkante mm

AWG-maten (Noord-Amerikaanse stijl):0AWG-10AWG

Groot temperatuurbereik:-60°C tot 200°C

Uiterlijk met lage viscositeit

Merk	LINKE	Dwarsdoorsnede (mm²)	0,01-500 mm²
Draadmeter (AWG)	[bijvoorbeeld 24AWG, 28AWG]	Geleider	Vertind koper / blank koper, gebaseerd op de eisen van de klant
Isolatie materiaal	PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere	Jasmateriaal	[PVC/PU/Rubber/Vlecht/etc.]
Certificeringen	RoHS/REACH/UL/CE/IP68/enz	Aangepaste lengte	[bijv. 1m, 3ft, 5m ±5% tolerantie]
Kabeltype	[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.]	Afscherming	[Afgeschermd/onafgeschermd/gevlochten schild]
Impedantie	[bijvoorbeeld 75Ω (voor coaxkabels)]	Bedrukking/logo	[Tekst/Label/Logo, max. 20 tekens]
Buigradius	[bijv. ≥5× kabeldiameter]	Huidige beoordeling	[bijvoorbeeld 5A]
Spanningswaarde	[bijvoorbeeld 30V AC/DC]	Connectormateriaal	[Verguld/vernikkeld/Messing/etc.]
Connectoren	[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45]	Jasje	XLPE of PE of PVC RUBBER
Levertijd	7-14 dagen na bevestiging van de bestelling	Kleuren	[Zwart/wit/rood/aangepaste Pantone/etc.]
temperatuur	Minus-70℃tot 350℃ (-70℃ ~ 350℃)	Pakket	Rol/doos/plaat/aangepast
Ondersteunende diensten	aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig snijden, krimpen en installatie van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld)

Kwaliteitscertificeringen

• UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (enkele geleider, thermoplastische isolatie)

• UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 en ISO13485, TS16949

• CNR-apparaatbedradingsmateriaal

• Geëxtrudeerd PVC geïsoleerd enkelvoudig, geclassificeerd als 105ºC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2

• Geëxtrudeerde PVC niet-integrale kabel met mantel, geclassificeerd voor 105ºC, 1000V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2

• Geëxtrudeerde, niet-integrale TPU-kabel met mantel, geclassificeerd voor 80ºC, 300V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2

Veelgestelde vragen

1. Bent u een fabrikant of handelsonderneming?

Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van het begin tot het einde controleren. Welkom om ons te bezoeken. We halen je op in Shenzhen.

2. Hoe kan ik een monster krijgen om uw kwaliteit te testen?

De monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat ze de koerierskosten betalen.

3. Wat is uw minimale bestelhoeveelheid?

Normaal gesproken 100 meter. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeetransport is de beste optie.

4. Kan ik korting krijgen?

Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem dan zo vriendelijk contact met ons op.

5. Accepteert uw bedrijf OEM-productie?

Ja, we kunnen uw bedrijfsnaam bedrukken en we maken zelfs de kwaliteitskaart op maat om uw bedrijf te promoten.
