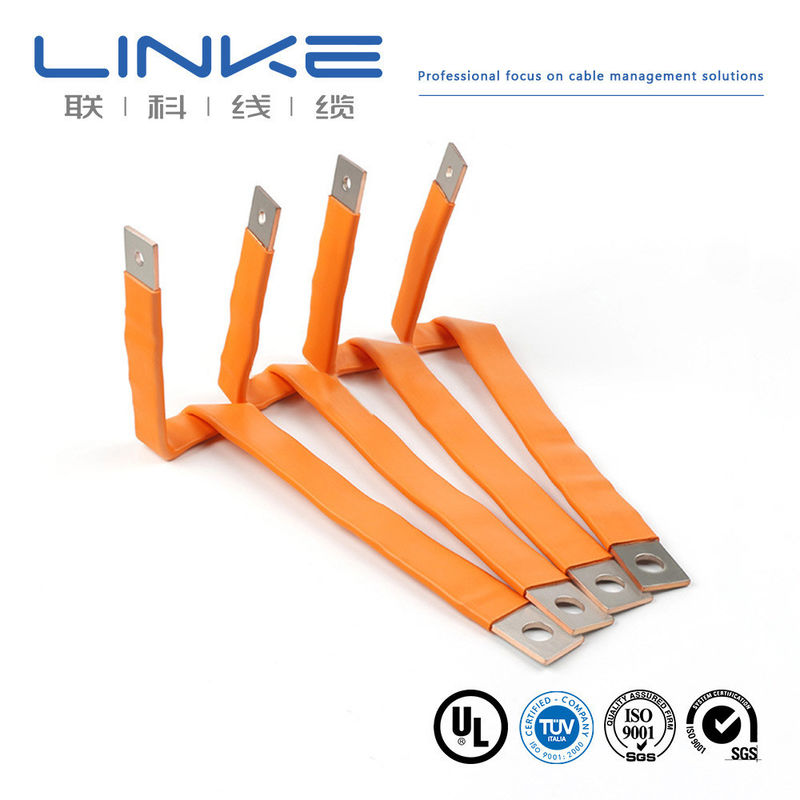

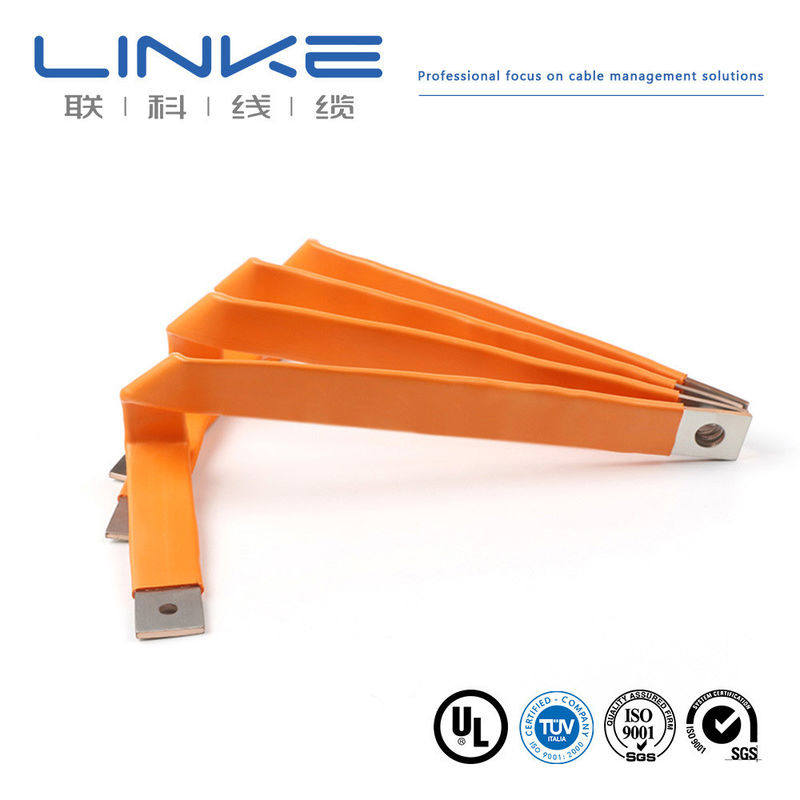

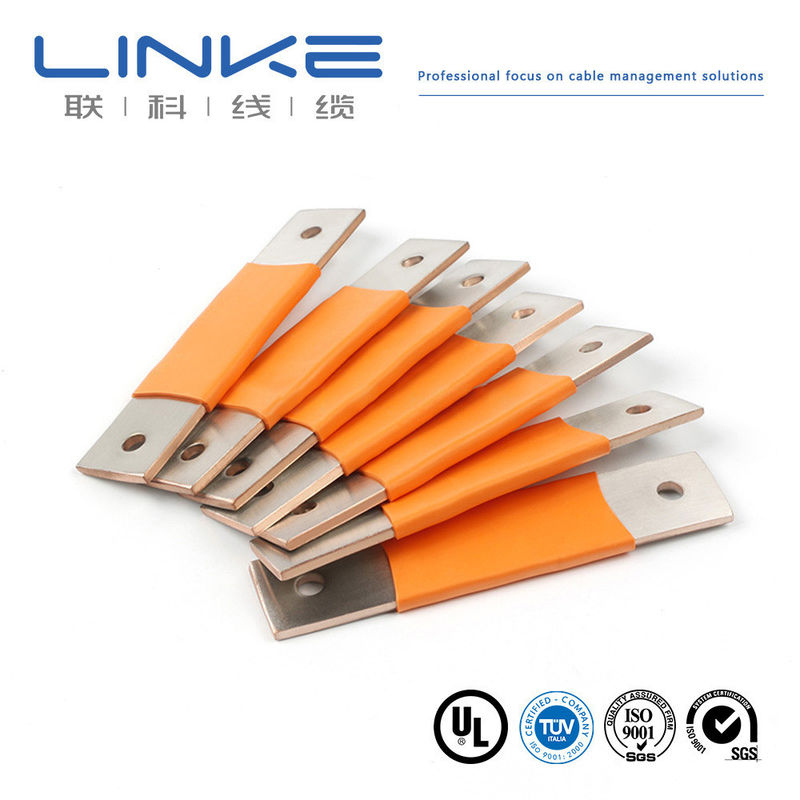

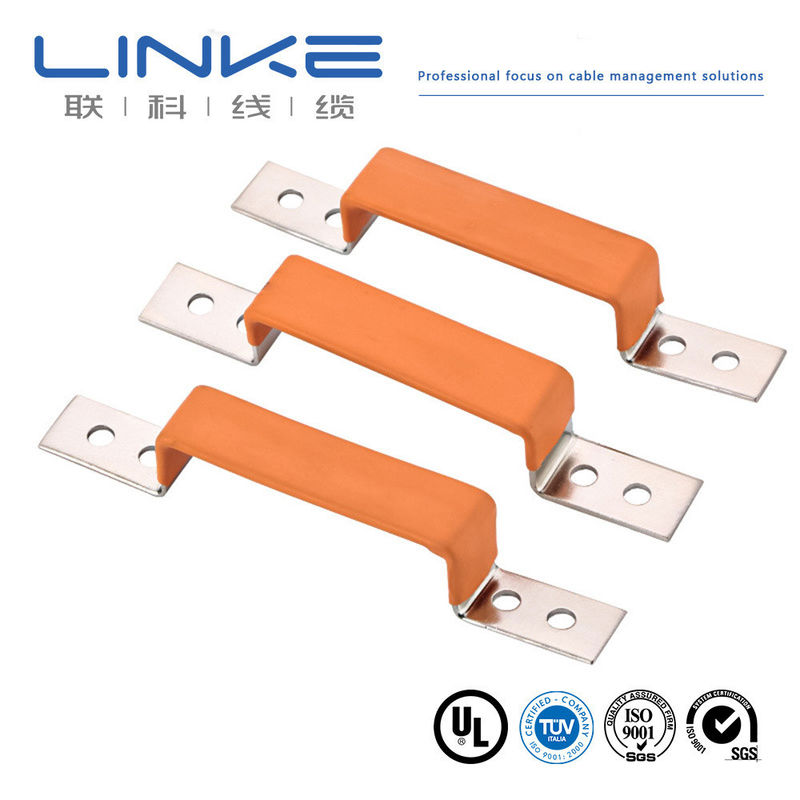

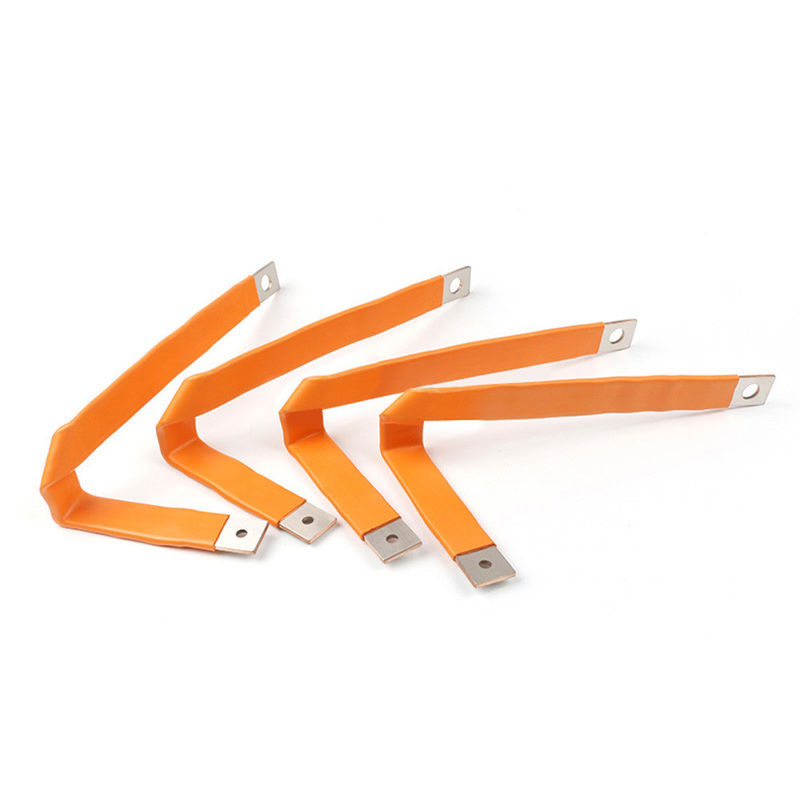

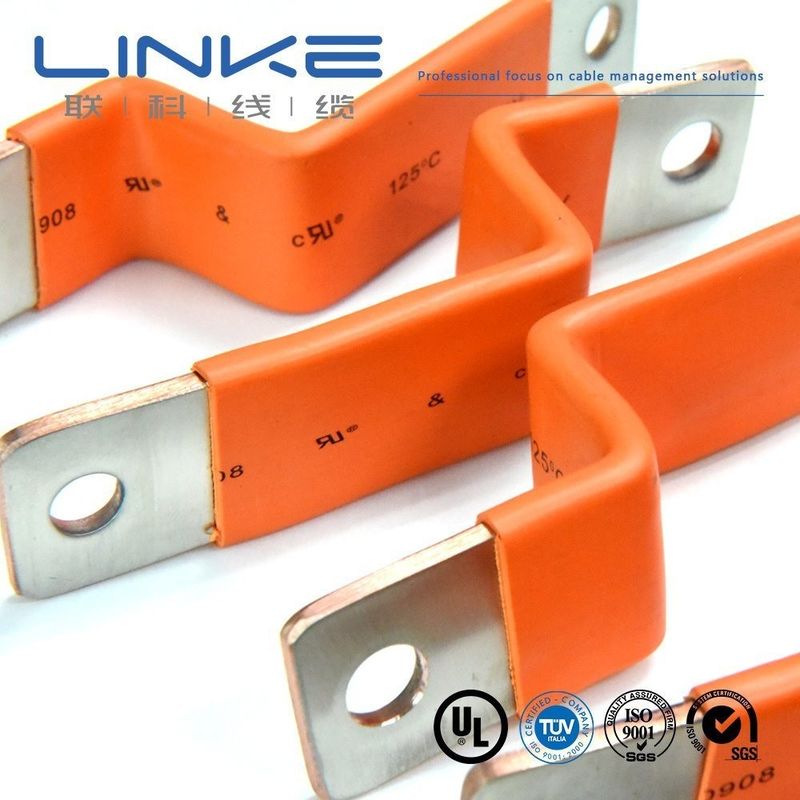

Koperen nikkelbusstaaf voor energiebatterij
Flexible busbar & koperen folie oplossingen
Onze flexibele busbars worden geproduceerd door hoogzuivere koperen foliecomponenten met 99,9% kopergehalte te lassen, wat zorgt voor uitstekende geleidbaarheid met minimale onzuiverheden.De gelamineerde koperconstructie zorgt voor een verhoogd draagoppervlak voor een superieure prestatie.
Specificaties voor koperen folie
De contactoppervlakken kunnen volgens de wensen van de klant in blik of zilver geplatst worden.Stroomcapaciteit wordt berekend op basis van 1 vierkante breiband met een effectieve belastingstroom van 4A. Multi-layer configuraties beschikbaar voor grotere oppervlakte vereisten.
| Materiële normen |
GB: T2 koper (min. 99,9%)
DIN: E-Cu58 (2.0065)
EN: Cu-ETP (CW004A)
ISO: Cu-ETP
Unies: C11000
JIS: C1100
BS: C101
Beschikbare materialen op maat |
| Elektrische eigenschappen |
Weerstand: 0,00001Ω
Leidingkracht: 57% |
| Dikte van koperen folie |
0.1/0.2/0.3/0.5/1.0mm (aanbevolen op basis van de busbalkstructuur) |
| Isolatie materiaal |
PVC-doopcoating - Uitstekende prestaties, geschikt voor speciale vormen, behoudt integriteit na meerdere buigingen |
| Isolatieprestaties |
PE- en PVC-opties beschikbaar, PVC-dipping is beter dan PE-warmte-krimpbuizen |
| Brandwerendheid |
UL94-V-0 of specifieke specificaties |
| Leekproeven |
PVC-dipsleeven:
3500VDC/30s (1,5 mm dikte): lek van 0,025 MA
5000VAC/30-60s (1,8-2,0 mm dikte): lek van 0,065 MA
Oplossingen op maat voor specifieke werkspanningen |
| Oppervlaktebewerking |
Vervaardiging waarbij de waarde van de geproduceerde producten niet meer bedraagt dan de waarde van de geproduceerde producten
Standaarddikte: 3um tot 12um
Op aanvraag aangepaste dikte |
| Test met zoutsproei |
Neutrale omgeving: Nikkel houdt 240 uur stand, zilver en tin bieden minder weerstand |
| Buigproeven |
15 straalhoekbochten gedurende 10.000 cycli zonder breuk of breuk |
| Temperatuuronderzoek |
Temperatuurverhogingstest op basis van de doorsnede
Op verzoek verstrekte testrapporten vóór levering |
| Werktemperatuur |
-45°C tot +150°C |
| Spanningssterkte van koperfolie |
≥ 500N |
Tijdlijn van productie
Aanbieding: 1-3 werkdagen
Voorbeeld/proefbestelling Levering: 5-15 werkdagen (afhankelijk van de structuur van de busbalk en het productieproces)
Kwaliteits- en milieunormen
Kwaliteitsbeheer: IATF 16949 (Auto Industry Standard)
Milieuvriendelijkheid: ROHS, REACH
Producttoepassingen
Koperen busstaven dienen als essentiële geleidende verbindingen voor de overdracht en distributie van elektriciteit.ze worden veel gebruikt in gebouwen, elektrische apparatuur, elektriciteitscentrales, substations en industriële machines.en mechanische sterkte maken ze ideaal voor het efficiënt vervoeren van hoge elektrische stromen terwijl verlies en warmteopwekking worden geminimaliseerd.
Standaard configuratie-opties
- Leider: Flexible Bare Annealed Copper Wire
- Isolatie: koper
- Kleuren: Zwart, Oranje, Rood, Geel, Blauw (eenvoudig en dubbel geïsoleerd)
- SQ MM Groottes: Europese specificaties op maat
- AWG-groottes: aangepaste Noord-Amerikaanse specificaties
- Temperatuurbereik: Op maat gemaakte specificaties beschikbaar
Silicone geïsoleerde variant
- Leider: Flexible Bare Annealed Copper Wire
- Isolatie: siliconen
- Kleuren: Zwart, Oranje, Rood, Geel, Blauw (eenvoudig en dubbel geïsoleerd)
- SQ MM Grootte: 4 tot 240 mm2
- AWG-groottes: 0AWG tot 10AWG
- Temperatuurbereik: -60°C tot 200°C
Profiel van het bedrijf
Linke Cable Technology Co., Ltd is een toonaangevende Chinese kabelfabrikant met meer dan 10 jaar ervaring in R&D, productie en marketing van draad- en kabeloplossingen.We zijn gespecialiseerd in EV oplaadkabels., medische kabels, siliconen kabels, veerkabels, gevlochte kabels, sleepkabelkabels, UL-draden, automobielkabels en aangepaste kabeloplossingen voor wereldmarkten.Onze ingenieur-tot-ingenieur aanpak zorgt ervoor dat we superieure kabels ontwikkelen die kwaliteit en prestaties verbeteren..
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
op maat gemaakte kabels, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en installeren van stroppen (specificeer materiaal,bijv. koper/nikkel) |
Certificeringen en normen
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Eengeleider, thermoplastische isolatie)
- De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
- ISO9001 en ISO13485, TS16949
- CNR - Normen voor het materiaal voor de bedrading van apparaten
Vaak gestelde vragen
1Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant met volledige controle over de productie van begin tot eind.
2Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Voor nieuwe klanten zijn de verzendkosten aan hen overgelegd.
3Wat is uw minimale orderhoeveelheid?
De standaard MOQ is 100 meter. Vanwege het kabelgewicht raden we aan om passende hoeveelheden te bestellen om de vrachtkosten te optimaliseren. Zeevervoer is de meest economische optie.
4Kan ik korting krijgen?
Er zijn kortingen beschikbaar op basis van de bestelhoeveelheid. We kunnen ook de vrachtkosten voor grote bestellingen dekken. Neem contact met ons op voor specifieke prijzen.
5Accepteert uw bedrijf OEM-productie?
Ja, we bieden OEM-diensten aan, inclusief het afdrukken van bedrijfsnamen en kwaliteitskaarten om uw merk te promoten.
