300V 110-aderige automotive elektrische kabel
Premium automotive kabel ontworpen voor interne en externe bedradingstoepassingen in voertuigen met UL2464 certificering.
Productspecificaties
UL-stijlnummer: 2464
Nominale spanning: 300V
Nominale temperatuur: 80°C
Standaard: UL758/UL1581
Toepassingen
Interne bedrading of externe interconnectie van elektronische apparatuur in automotive en industriële toepassingen.
Markeringsinformatie
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Linke Cable
Technische specificaties
| Geleidermaat (AWG) |
Constructie (nr./mm) |
Diameter (mm) |
Nominale dikte (mm) |
Diameter (mm) |
Kern |
Afschermingspercentage (%) |
Nominale dikte (mm) |
Diameter (mm) |
Blank koper (Ω/KM) |
Vertind koper (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Optioneel | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Optioneel | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Optioneel | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Optioneel | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Optioneel | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Optioneel | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Optioneel | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Optioneel | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Optioneel | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Optioneel | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Optioneel | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Optioneel | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Optioneel | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Optioneel | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Optioneel | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Optioneel | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Optioneel | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Optioneel | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Kernconfiguratie & Kleurcodering
Kern A (30 geleiders)
Geleider: Vertind zacht koperdraad 19/0.16±0.003mm
Isolatie: PVC-001 (diverse kleuren)
A1. Rood
A2. Rood met zwart
A3. Rood met bruin
A4. Rood met oranje
A5. Rood met geel
A6. Rood met groen
A7. Rood met blauw
A8. Rood met paars
A9. Rood met grijs
A10. Rood met wit
A11. Geel
A12. Geel met zwart
A13. Geel met bruin
A14. Geel met rood
A15. Geel met oranje
A16. Geel met groen
A17. Geel met blauw
A18. Geel met paars
A19. Geel met grijs
A20. Geel met wit
A21. Groen
A22. Groen met zwart
A23. Groen met bruin
A24. Groen met rood
A25. Groen met oranje
A26. Groen met geel
A27. Groen met blauw
A28. Groen met paars
A29. Groen met grijs
A30. Groen met wit
Kabelformatie: Heldere Mylarwikkeling, aarddraad, zilveren enkelzijdige aluminiumfolie
Kern B (30 geleiders)
Geleider: Vertind zacht koperdraad 19/0.16±0.003mm
Isolatie: PVC-001 (diverse kleuren)
B1. Oranje
B2. Oranje met zwart
B3. Oranje met bruin
B4. Oranje met rood
B5. Oranje met geel
B6. Oranje met groen
B7. Oranje met blauw
B8. Oranje met paars
B9. Oranje met grijs
B10. Oranje met wit
B11. Blauw
B12. Blauw met zwart
B13. Blauw met bruin
B14. Blauw met rood
B15. Blauw met oranje
B16. Blauw met geel
B17. Blauw met groen
B18. Blauw met paars
B19. Blauw met grijs
B20. Blauw met wit
B21. Paars
B22. Paars met zwart
B23. Paars met bruin
B24. Paars met rood
B25. Paars met oranje
B26. Paars met geel
B27. Paars met groen
B28. Paars met blauw
B29. Paars met grijs
B30. Paars met wit
Kabelformatie: Heldere Mylarwikkeling, aarddraad, zilveren enkelzijdige aluminiumfolie
Kern C (25 geleiders)
Geleider: Vertind zacht koperdraad 19/0.16±0.003mm
Isolatie: PVC-001 (diverse kleuren)
C1. Grijs
C2. Grijs met zwart
C3. Grijs met bruin
C4. Grijs met rood
C5. Grijs met oranje
C6. Grijs met geel
C7. Grijs met groen
C8. Grijs met blauw
C9. Grijs met paars
C10. Grijs met wit
C11. Wit
C12. Wit met zwart
C13. Wit met bruin
C14. Wit met rood
C15. Wit met oranje
C16. Wit met geel
C17. Wit met groen
C18. Wit met blauw
C19. Wit met paars
C20. Wit met grijs
C21. Lichtpaars
C22. Lichtpaars met zwart
C23. Lichtpaars met bruin
C24. Lichtpaars met rood
C25. Lichtpaars met oranje
Kabelformatie: Heldere Mylarwikkeling, aarddraad, zilveren enkelzijdige aluminiumfolie
Kern D (25 geleiders)
Geleider: Vertind zacht koperdraad 19/0.16±0.003mm
Isolatie: PVC-001 (diverse kleuren)
D1. Roze
D2. Roze met zwart
D3. Roze met bruin
D4. Roze met rood
D5. Roze met oranje
D6. Roze met geel
D7. Roze met groen
D8. Roze met blauw
D9. Roze met paars
D10. Roze met grijs
D11. Roze met wit
D12. Lichtblauw met zwart
D13. Lichtblauw met bruin
D14. Lichtblauw met rood
D15. Lichtblauw met oranje
D16. Lichtblauw met geel
D17. Lichtblauw met groen
D18. Lichtblauw met paars
D19. Lichtblauw met grijs
D20. Lichtblauw met wit
D21. Lichtgroen met zwart
D22. Lichtgroen met bruin
D23. Lichtgroen met rood
D24. Lichtgroen met oranje
D25. Lichtgroen met geel
Kabelformatie: Heldere Mylarwikkeling, aarddraad, zilveren enkelzijdige aluminiumfolie
Totale kabelformatie (Kern A+B+C+D)
Vulling: Vulstrip met PVC-001 wit φ=2.90mm (centrale vulling)
Wikkeling: Transparante Mylar B=60mm, d=0.025mm

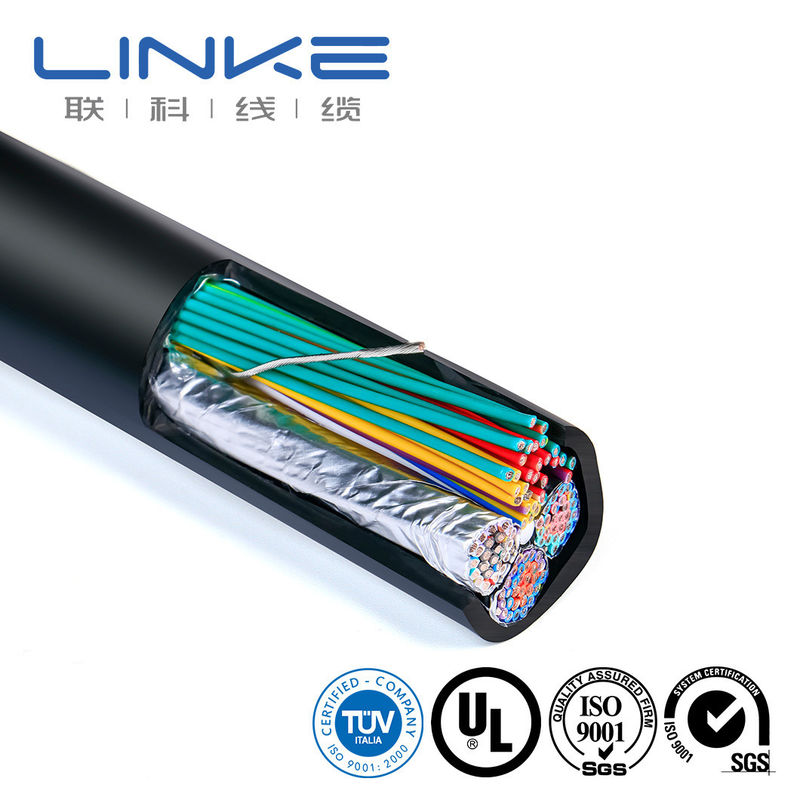

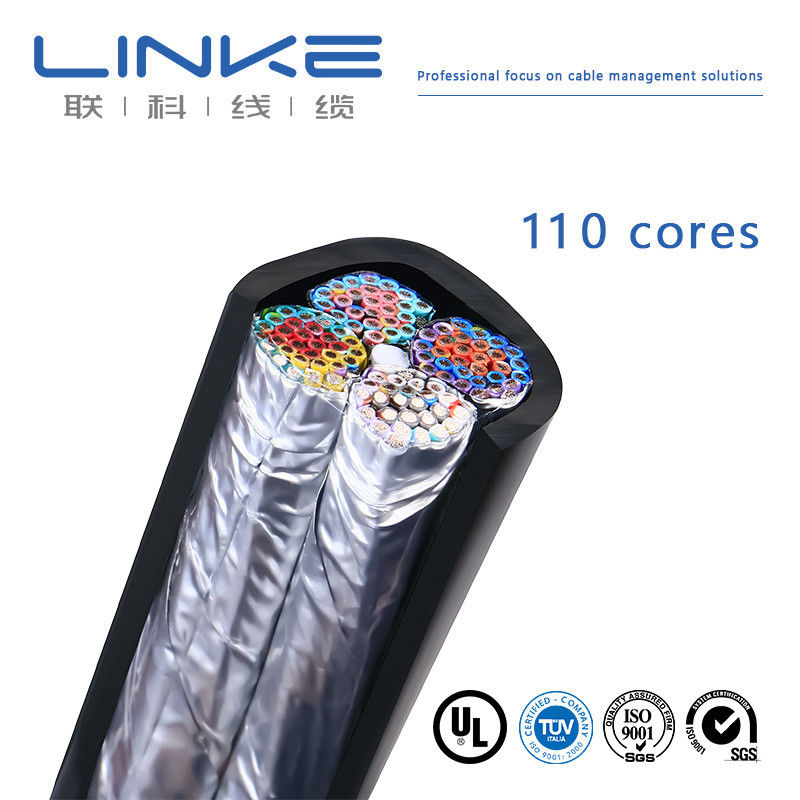

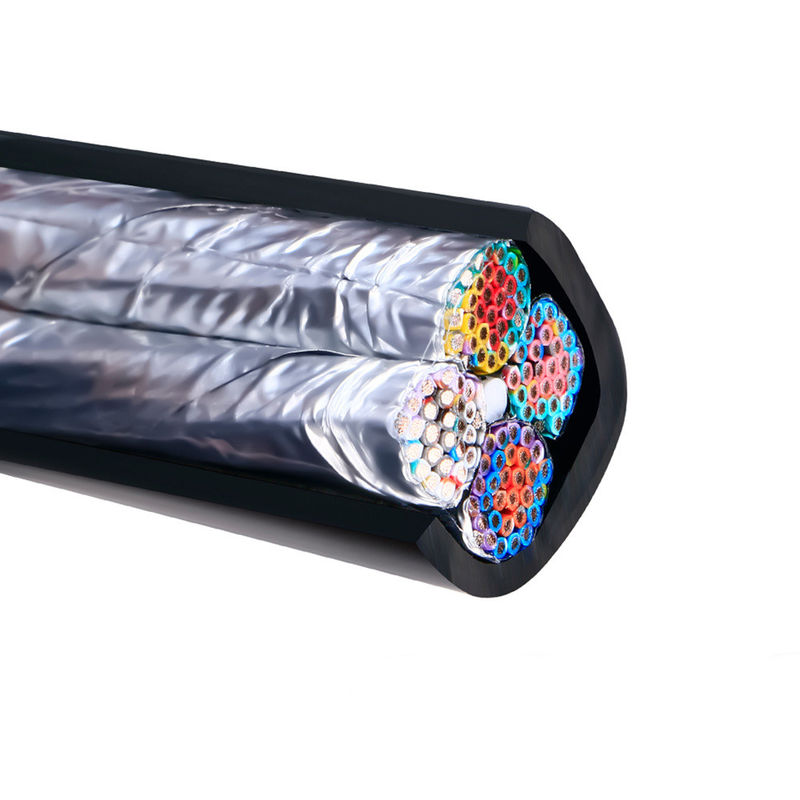

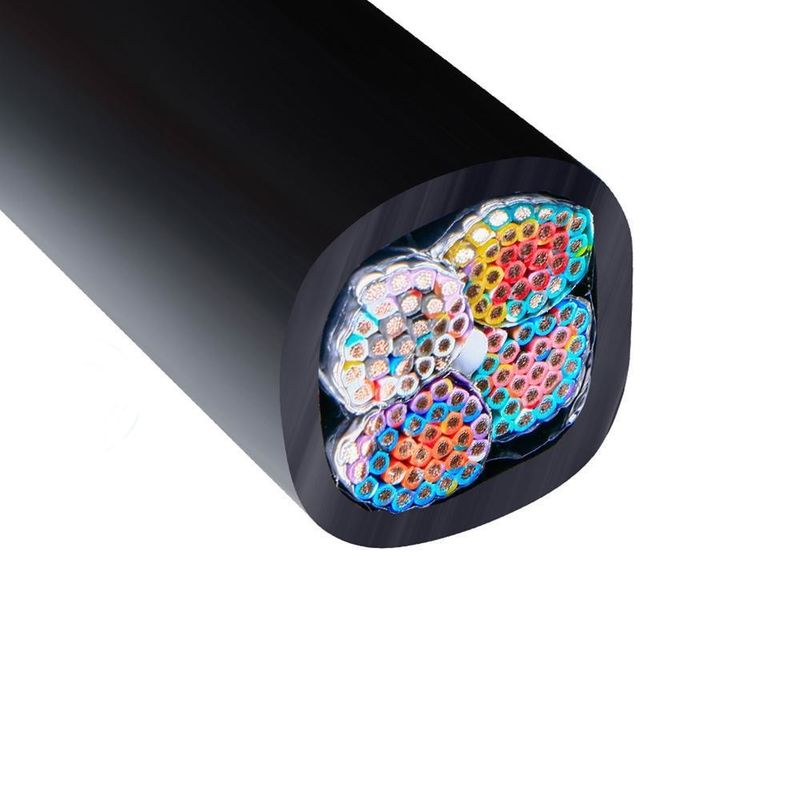

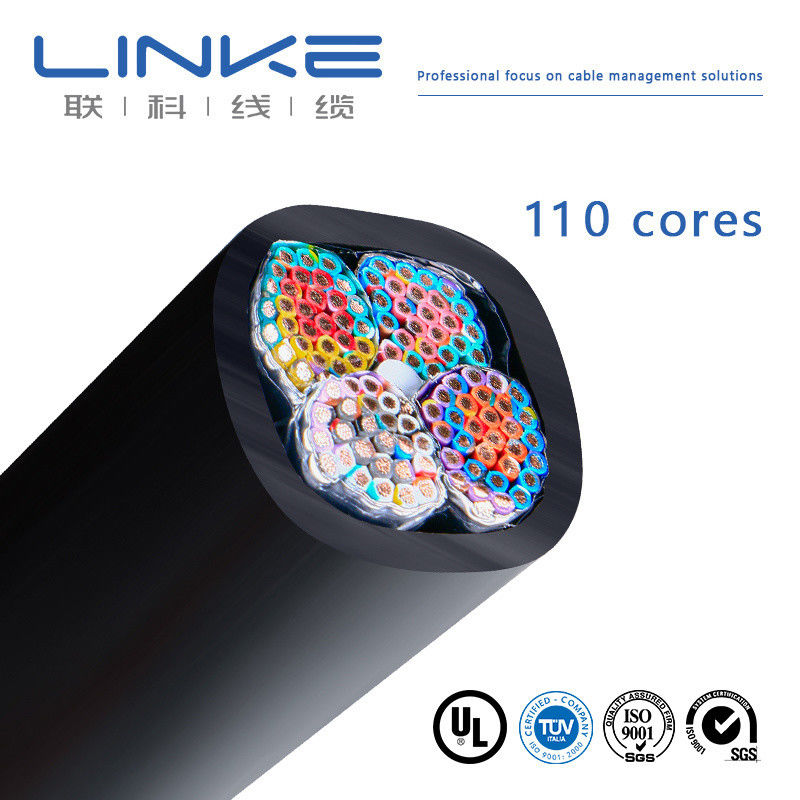

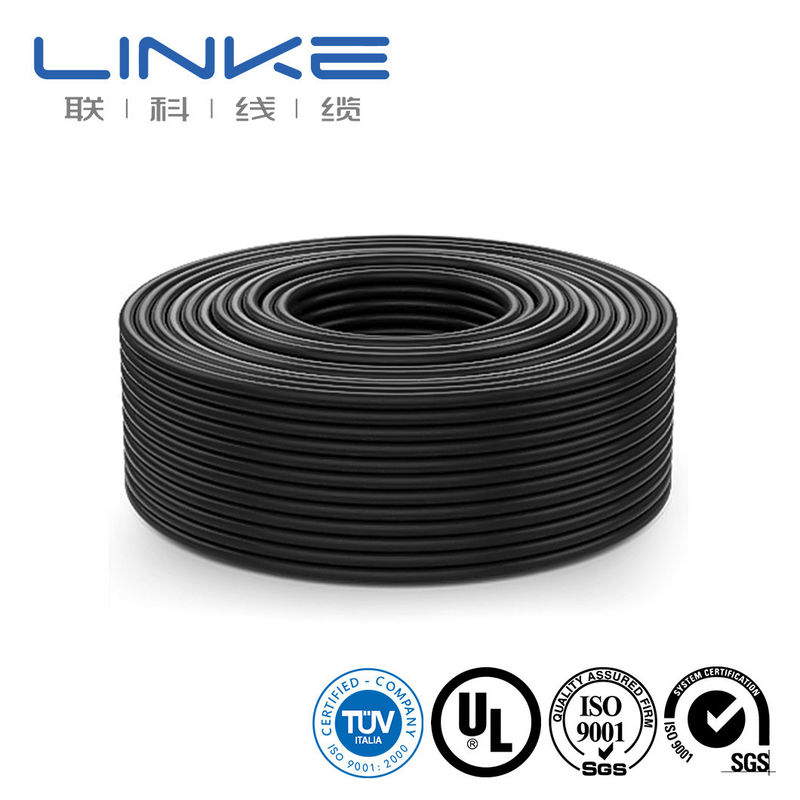

Productafbeeldingen
Certificeringen & Normen
Onze producten voldoen aan de hoogste industrienormen met uitgebreide certificeringen:
Productautorisaties: UL 758, RoHS, REACH, CE
Kwaliteitsmanagementsystemen: ISO 9001-2015 (alle producten), ISO 13485 (Medisch hulpmiddel), IATF 16949 (Automotive)
UL XLPE Isolatienormen: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Siliconen Isolatienormen: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
FEP Isolatienormen: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij beheren uw bestelling van begin tot eind. Welkom om ons te bezoeken - wij verzorgen transport vanuit Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Monsters zijn gratis voor evaluatie. Nieuwe klanten worden geacht te betalen voor koerierskosten.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. Vanwege het gewicht van de kabel raden we echter aan om geschikte hoeveelheden te bestellen om de vrachtkosten te optimaliseren. Zeevervoer is de meest economische optie.
Kan ik korting krijgen?
Kortingen zijn beschikbaar op basis van de hoeveelheid. We kunnen concurrerende prijzen en vrachtregelingen aanbieden. Neem contact met ons op voor specifieke offertes.
Accepteert uw bedrijf OEM-productie?
Ja, we bieden OEM-services, waaronder het afdrukken van uw bedrijfsnaam en aangepaste kwaliteitskaarten om uw merk te promoten.
