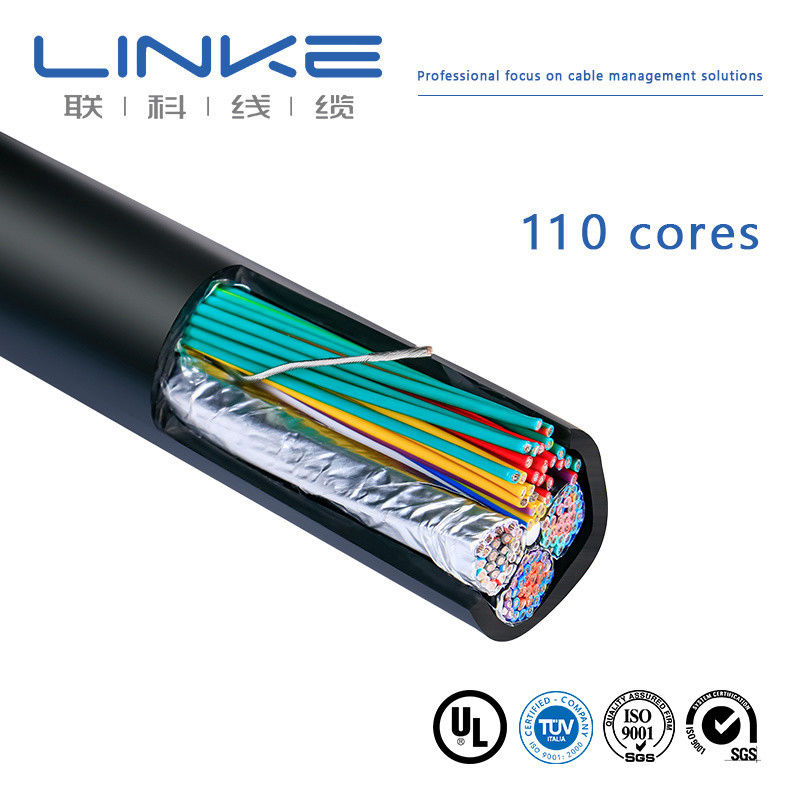

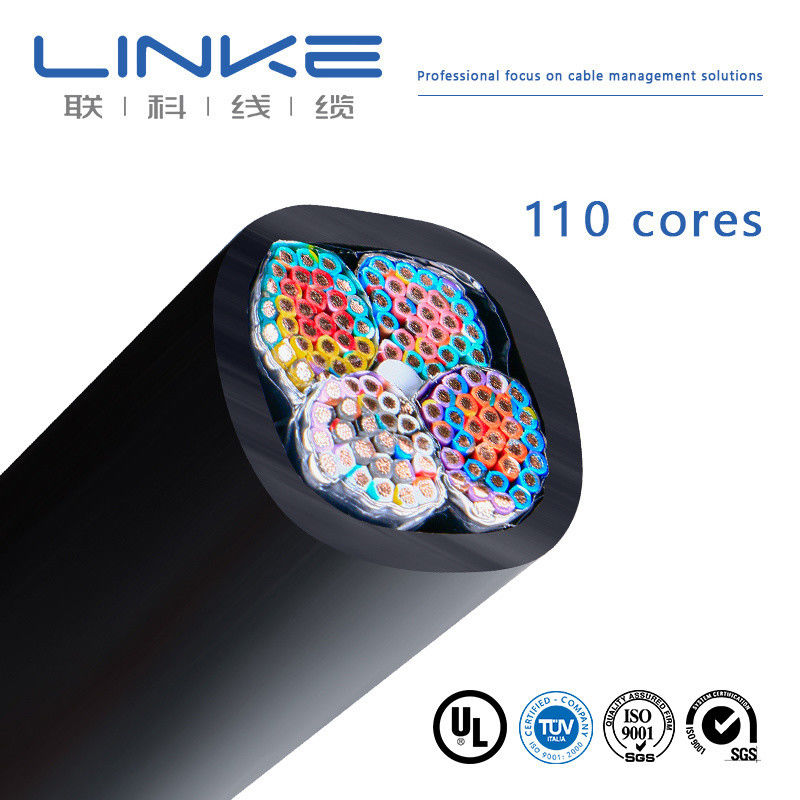

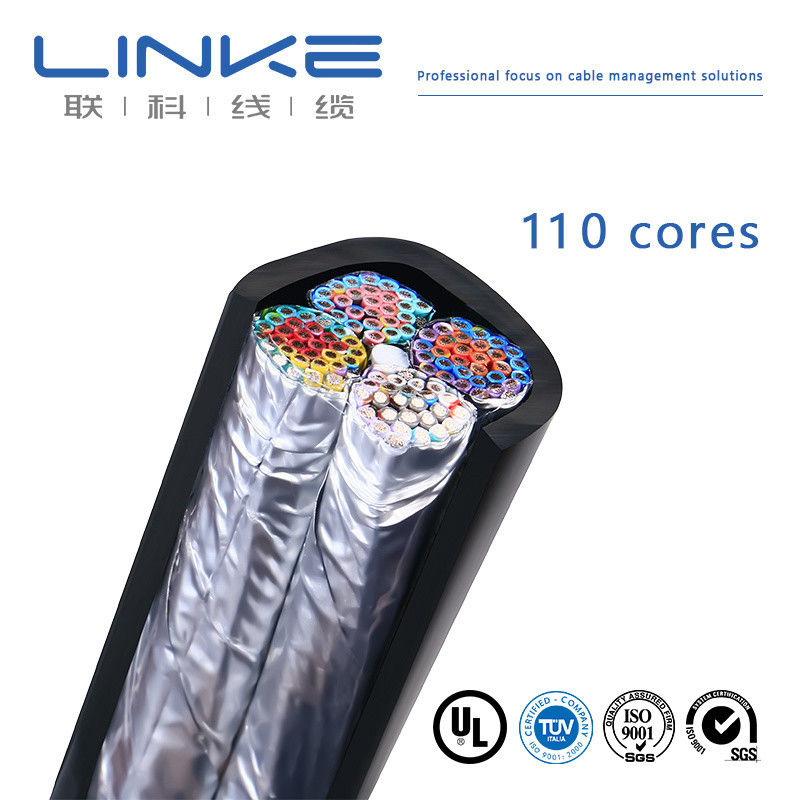

High-performance multi-core-kabel ontworpen voor halfgeleiderbesturingslijnen en automotive interieur toepassingen met 110 kernen.
Toepassingen
Dit product is vooral geschikt voor interne en externe bedrading van elektronische apparatuur.Ideaal voor metingen, inspectie en besturing van bedradingstoepassingen in complete apparatuur, verwarmings-, airconditioningsystemen, koelapparatuur, kantoorautomatiseringsapparatuur en gegevensverwerkingssystemen.
Detail van de kabelconstructie
Kern A
- Leider: geblokkeerde zachte koperdraad 19/0.16 ±0.003 mm x 7C
- Isolatie: PVC-001 (verscheidene kleuren)
- Kabelformatie-1: (kern A)
- Verpakking: schuimvormige PP-band W=6mm, &=0.080mm x 1C (fancy wrap)
Kern B
- Leider: geblokkeerde zachte koperdraad 19/0.20 ±0.003 mm x 11C
- Isolatie: PVC-001 (verscheidene kleuren)
Kern C
- Leider: geblazen zachte koperdraad 19/0.16 ±0.003 mm x 18C
- Isolatie: PVC-001 (verscheidene kleuren)
Kabelformatie-2: (kern A+B+C)
- Vulling: 10000D vlamvertragend PP-touw x 3C
- Verpakking: schuimvormige PP-band W=6mm, &=0.080mm x 1C (fancy wrap)
Kern D
- Leider: geblazen zachte koperdraad 19/0.16 ±0.003 mm x 24C
- Isolatie: PVC-001 (verscheidene kleuren)
Kabelformatie-3: (kern A+B+C+D)
- Vulling: 10000D vlamvertragend PP-touw x 2C
- Verpakking: helder Mylar W=42 mm, &=0,025 mm x 1C
- Grond: geblokkeerde zachte koperdraad 19/0.20 ±0.003 mm x 1C (grond tussen mylar en aluminiumfolie)
- Verpakking: zilveren eenzijdige AL W=45 mm, &=0,035 mm x 1C (AL zijde naar binnen)
Kern E
- Leider: geblazen zachte koperdraad 19/0.20 ±0.003 mm x 2C x 10 sets
- Isolatie: PVC-001 (verscheidene kleuren)
Kern G
- Leider: geblokkeerde zachte koperdraad 19/0.16 ±0.003 mm x 8C x 10 sets
- Isolatie: PVC-001 (verscheidene kleuren)
Kabelvormingsgroepen 1-4: (kern E+G)
- Vulling: 10000D vlamvertragend PP-touw x 2C per groep
Over Linke Kabel Technologie
Linke Cable is een toonaangevende leverancier van kabels in China. Linke Cable richt zich al meer dan 10 jaar op R & D, productie en marketing van draad en kabel.We leveren wereldwijd verschillende kabels en op maat gemaakte kabeloplossingen, gespecialiseerd in EV-oplaadkabel, medische kabel, siliconen kabel, veerkabel, gevlochten kabel, sleepkabel, UL-draad, automobielkabel en meer.We gebruiken een ingenieur-tot-ingenieur aanpak om betere kabels voor klanten te ontwikkelen en de kwaliteit van leven te verbeteren.
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
op maat gemaakte kabels, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en installeren van stroppen (specificeer materiaal,bijv. koper/nikkel) |
Kwaliteitscertificaten
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Eengeleider, thermoplastische isolatie)
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
ISO9001 en ISO13485, TS16949
CNR - Bedradingsmateriaal van apparaten
Extrudeerd PVC geïsoleerd enkelvoudig, 105oC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
Extrudeerde PVC-kabel met niet-integral hoesje, met een nominale temperatuur van 105 °C, 1000 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2
Extrudeerde TPU-kabel met niet-integral jasje, bedoeld bij 80 °C, 300 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2
Vaak gestelde vragen
1Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant. We kunnen uw bestelling van het eerste begin tot het laatste controleren. Welkom bij ons op bezoek. We halen u op in Shenzhen.
2Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u, nieuwe klanten moeten de koerierkosten betalen.
3Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter. Maar de kabel is erg zwaar. Bestel een passende hoeveelheid om de hoge vracht te vermijden. Zeevervoer is de beste optie.
4Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen een korting maken en de vracht betalen. Neem vriendelijk contact met ons op.
5Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken en zelfs de kwaliteitskaart aanpassen om uw bedrijf te promoten.
