Waterdichte Rubberen Omhulde Kabel - Siliconen Rubber Kabel Universele Flexibele Kabel

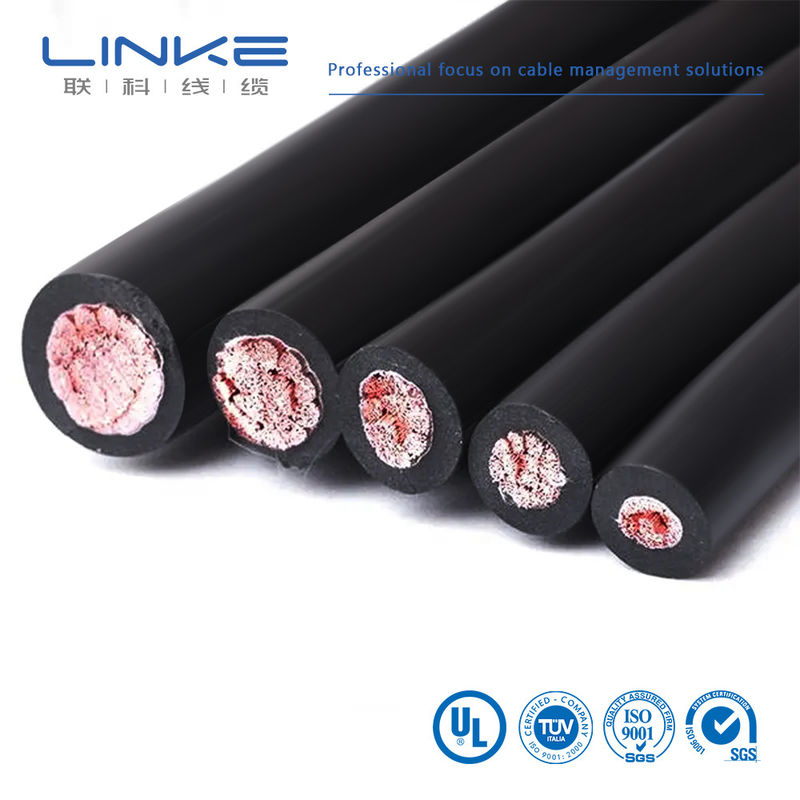

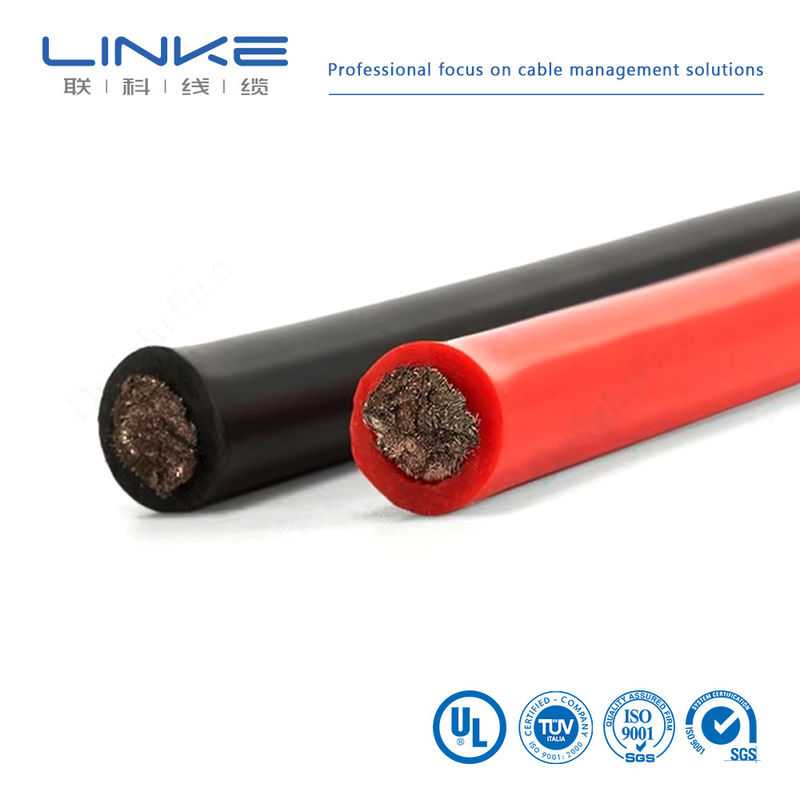

400 Ampère 95mm Super Flexibele Rubber Dubbel Geïsoleerde Lasdraad

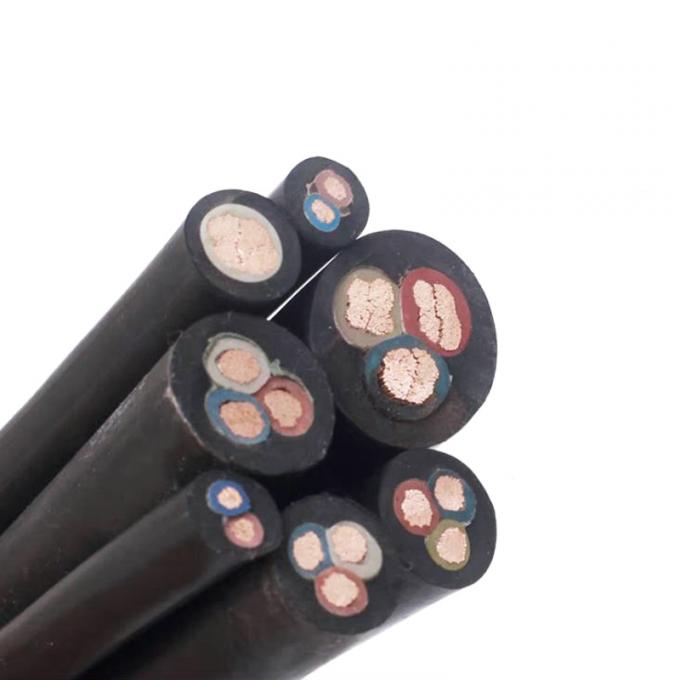

Rubberen omhulde kabel is een flexibele, beweegbare kabel met meerstrengs fijne koperdraadgeleiders met rubberisolatie en rubberen omhulselbescherming. Ons productassortiment omvat algemene rubberen omhulde flexibele kabels, lasapparaatkabels, dompelpomp motorkabels, radioapparaatkabels en fotografische lichtbronkabels.
- Geschikt voor AC-spanning tot 200V en pulserende DC-piekwaarden van 400V voor bedrading aan de secundaire zijde van lasapparaten en klemverbindingen
- Specifiek ontworpen voor bedrading aan de secundaire zijde van lasapparaten en laspistoolverbindingen
- Enkelkernige constructie met meerstrengs flexibele geleiders
- Hittebestendige polyesterfilmisolatie met beschermende rubberen buitenlagen
Specificaties Lasdraad
| Bedrijfstemperatuur Kern |
Niet hoger dan 65°C |
| Typologie |
YH (Samengestelde rubberen omhulling voor lasdraad)
YHF (Neopreen of andere synthetische omhulde lasdraad) |
| Toepassing |
Geschikt voor lasapparaten met een spanning naar aarde niet groter dan 200V DC en pulserende stroomwaarden van 400V |
Technische Parameters Lasdraad
| Nominale Dwarsdoorsnede (mm²) |
Aantal/Strand Diameter (mm) |
Nominale Omhulsel Dikte (mm) |
Totale Diameter (mm) |
Max Geleider Weerstand bij 20°C (Ω/km) |
Referentie Gewicht |
| 10 |
322/0.20 |
1.8 |
7.5-9.7 |
1.91 (YH)
1.95 (YHF) |
146 (Zonder pantser)
153.51 (Met pantser) |
| 16 |
513/0.20 |
2 |
9.2-11.5 |
1.16 (YH)
1.19 (YHF) |
218.9 (Zonder pantser)
230.44 (Met pantser) |
| 25 |
798/0.20 |
2 |
10.5-13 |
0.758 (YH)
0.78 (YHF) |
316.6 (Zonder pantser)
331.15 (Met pantser) |
| 35 |
1121/0.20 |
2.2 |
11.5-14.5 |
0.536 (YH)
0.552 (YHF) |
426 (Zonder pantser)
439.87 (Met pantser) |
| 50 |
1596/0.20 |
2.4 |
13.5-17 |
0.198 (YH)
0.204 (YHF) |
790 (Zonder pantser)
817.52 (Met pantser) |
| 70 |
2214/0.20 |
2.6 |
17-22 |
0.161 (YH)
0.164 (YHF) |
1348.25 (Zonder pantser)
1392.55 (Met pantser) |
| 95 |
2297/0.20 |
2.8 |
19-24 |
0.129 (YH)
0.132 (YHF) |
1678.5 (Zonder pantser) |

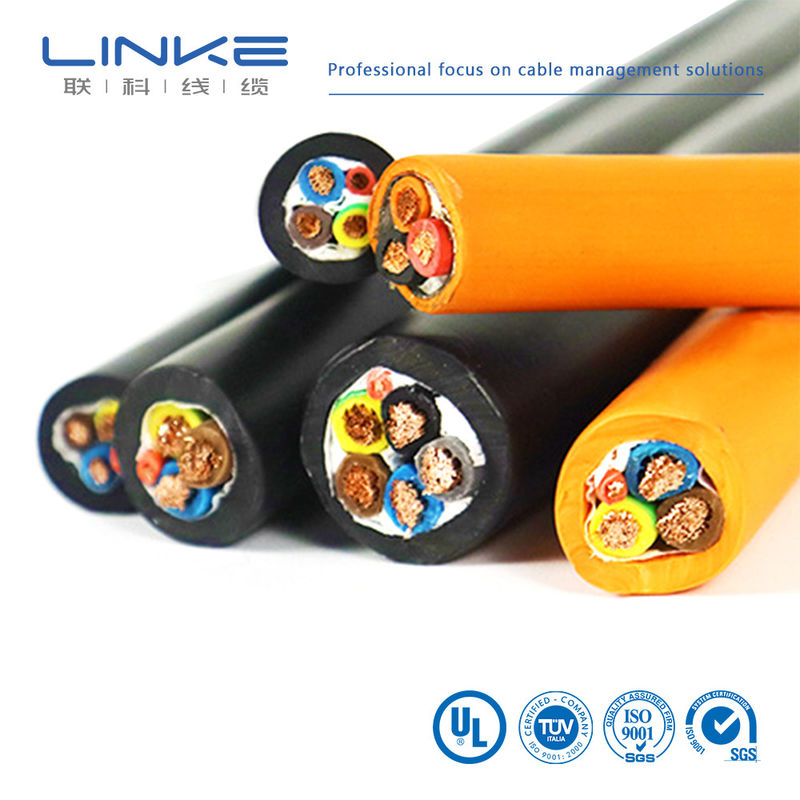

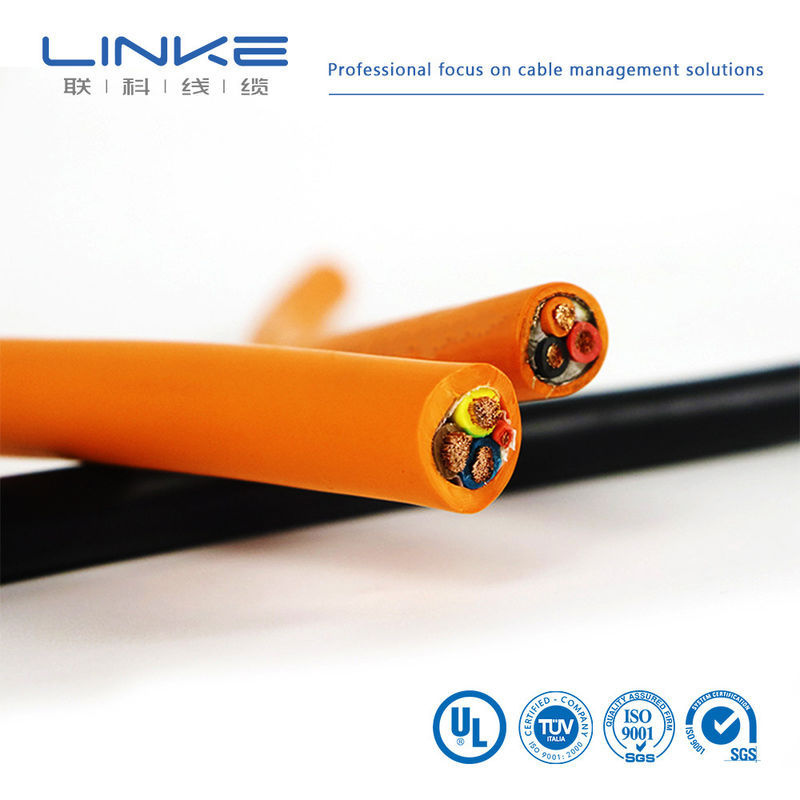

Universele Rubberen Omhulde Flexibele Kabel
| Nominale Spanning (U0/U) |
300/500V; 450/750V |
| Aantal Aders |
1, 2, 3, 4, 5, 3 + 1 |
| Nominale Dwarsdoorsnede (mm²) |
0.3-0.5, 0.75-6, 1.5-6, 1.5-400, 2, 3, 4, 5, 1-95, 1-150, 1-25, 1.5-150 |
| Maximale Geleider Temperatuur |
60°C |
| Omgevingstemperatuur |
YC type: -40°C; YCW type: >-15°C |
| Buigradius Kabel |
Niet minder dan 5 keer de buitendiameter van de kabel |
| Toepassing |
Ontworpen voor aandrijvingen, huishoudelijke apparaten, draagbare elektrische apparatuur en elektrisch gereedschap met een nominale spanning van 450/750V |

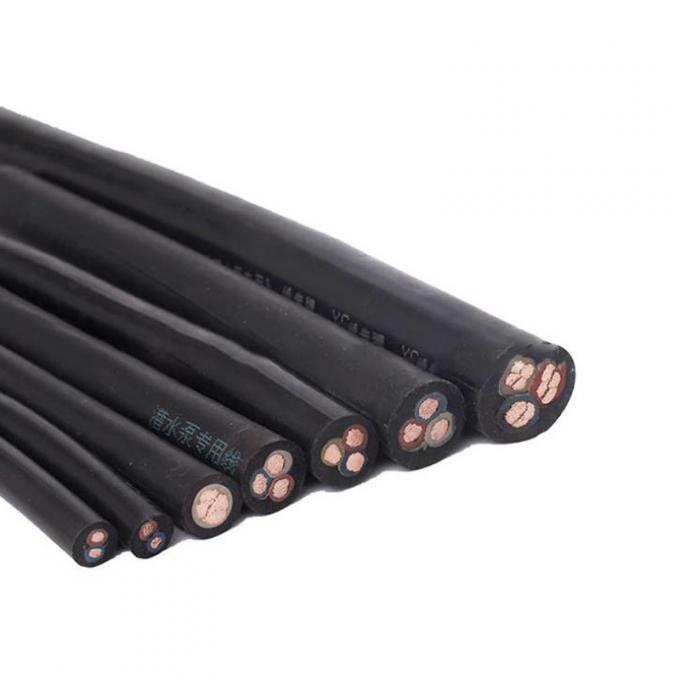

Kenmerken Waterdichte Rubberen Omhulde Kabel
- Uitstekende elektrische isolatieprestaties onder langdurige onderdompeling en hoge waterdruk
- Superieure buigprestaties voor toepassingen met frequente beweging
- Waterdichte rubbercompound met hoge dichtheid voor maximale bescherming
Specificaties Waterdichte Rubberen Omhulde Kabel
| Model |
JHS; JHSB |
| Nominale Spanning |
450/750V; 300/500V |
| Aantal Aders |
1, 3, 4, 3 + 1 |
| Nominale Dwarsdoorsnede (mm²) |
1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70 |
| Langdurige Werktemperatuur |
Niet hoger dan 65°C (Niet hoger dan 85°C voor stroomtoevoer van dompelpompen) |
| Toepassing |
Overdracht van elektrische energie van onderwaterkranen bij AC-spanningen van 500 volt en lager. Geschikt voor dompelpompen, kolenmijnen, onderwaterwerk, onderwater landschapsverlichting en andere verwerkingsapparatuur |

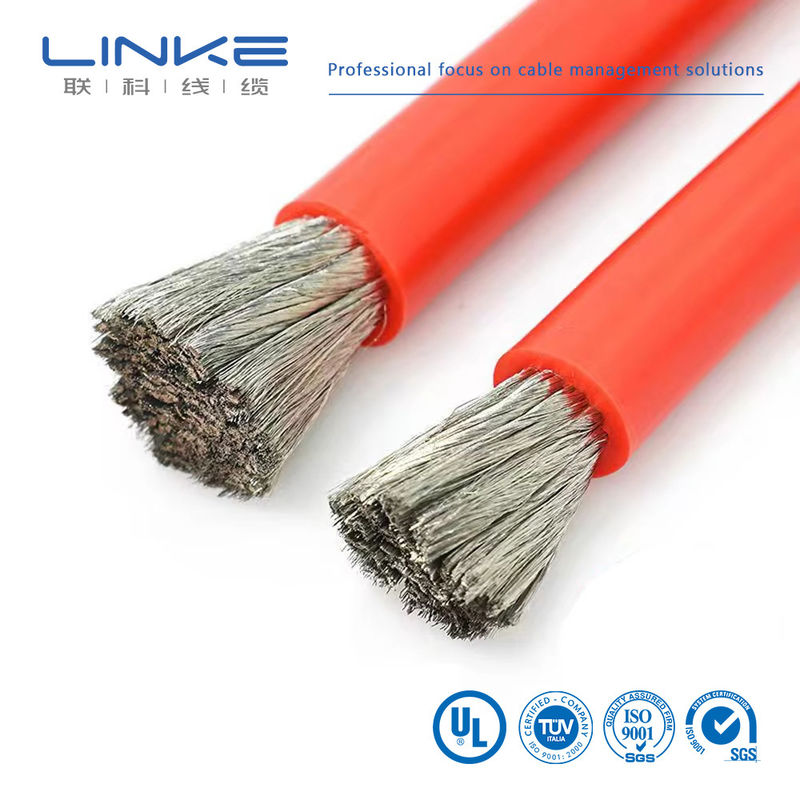

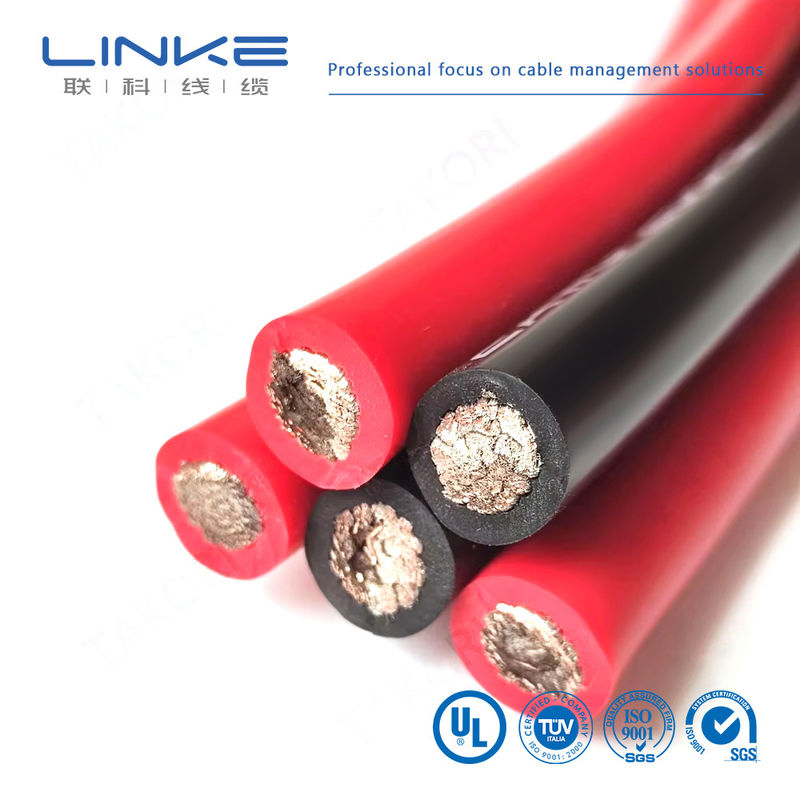

Kenmerken Siliconen Rubber Kabel
- Minimale temperatuur: Niet minder dan -25°C (Niet minder dan -20°C voor siliconen rubber regelkabel)
- Buigradius: Minimaal 10 keer de buitendiameter van de kabel (Niet-gepantserde kabel minimaal 6 keer de buitendiameter)
- Uitstekende thermische stabiliteit en stabiele elektrische prestaties in omgevingen met hoge/lage temperaturen en corrosieve omstandigheden
- Flexibele structuur voor eenvoudige installatie met uitstekende anti-aging prestaties en lange levensduur
Toepassingen Siliconen Rubber Kabel
- AC nominale spanning 0.6/1KV en lager voor mobiele elektrische vaste legging of verbindingskabel transmissielijnen
- Siliconen rubber regelkabels voor AC nominale spanning 450/750V en lager mobiele of vaste legging van elektrische instrumentatie bedrading of signaaloverdracht
- Veel gebruikt in de metallurgie, elektriciteit, petrochemie, elektronica, auto-industrie en andere industrieën
Specificaties Siliconen Rubber Kabel
| Implementatiestandaarden |
Vlamvertragende en brandwerende test GB12666-90 |
| Nominale AC Spanning |
U0/U 0.6/1KV; U0/U 450/750V (Siliconen rubber regelkabels) |
| Maximale Werktemperatuur |
180°C |
| Minimale Omgevingstemperatuur |
Siliconen rubber omhulsel: Vaste legging -60°C, Niet-vaste legging -20°C |
| Kenmerken |
Bestand tegen warmtestraling, kou, hoge temperatuur, spanning, zuur, alkali, corrosieve gassen en waterdicht |
| Merk |
LINKE |
Doorsnede (mm²) |
0.01-500mm² |
| Draaddikte (AWG) |
[bijv. 24AWG, 28AWG] |
Geleider |
Vertind Koper / blank koper, gebaseerd op klantvereisten |
| Isolatiemateriaal |
PVC/TPU/Siliconen rubber/PE/PP/XLPE/Nylon/andere |
Mantelmateriaal |
[PVC/PU/Rubber/Vlechtwerk/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/etc |
Aangepaste Lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Stroom/Audio/Coaxiaal/Elektrisch/Automotive/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/Niet-afgeschermd/Vlechtwerkafscherming] |
| Impedantie |
[bijv. 75Ω (voor coaxkabels)] |
Afdrukken/Logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Stroomsterkte |
[bijv. 5A] |
| Spanningswaarde |
[bijv. 30V AC/DC] |
Connector Materiaal |
[Vergulde/Vernikkelde/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3.5mm Jack, RJ45] |
Mantel |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Min 70°C tot 350°C (-70°C ~ 350°C) |
Pakket |
Rol/doos/plaat/Aangepast |
| Ondersteunende Diensten |
aangepaste kabel, end-to-end oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijv. koper/nikkel verguld) |
Onafhankelijk Laboratorium • Complete Testapparatuur • Volledige Kwaliteitscontrole
We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
| Nr. |
Test Item |
Test Conditie |
Test Vereiste |
Test Data |
Resultaat |
| 1 |
Structuur Inspectie |
1. Voldoen aan de draadmaattabel
2. Minimale dikte ≥ 80% van de gemiddelde dikte |
Voldoen aan de draadmaattabel |
Zie testrecord |
Geslaagd |
| 2 |
Thermische Schok |
Wikkel het monster op een ijzeren staaf van gespecificeerde grootte, plaats het in een verouderingsoven op gespecificeerde temperatuur gedurende 1 uur, koel het monster af tot kamertemperatuur gedurende ten minste 30 minuten, observeer vervolgens het monster |
Geen scheuren op het monster oppervlak |
Geen scheuren |
Geslaagd |
| 3 |
Warmtevervorming |
1. Meet de monsterdikte (markeer meetpositie)
2. Plaats monster en testarmatuur in verouderingsoven voor voorverwarmen op gespecificeerde temperatuur gedurende 1 uur
3. Plaats monster onder de drukkolom van de testarmatuur gedurende 1 uur
4. Meet de monsterdikte opnieuw op dezelfde positie |
1. Monster mag niet barsten door de drukkolom of de geleider blootleggen
2. Diktevermindering ≤ 50% |
Zie testrecord |
Geslaagd |
| 4 |
FT2 |
Pas een standaardvlam op een hoogte van 125 mm één keer toe |
1. Vlam mag niet langs de lengte verspreiden
2. Vlam mag niet naar nabijgelegen brandbare materialen verspreiden |
Zie testrecord |
Geslaagd |
| 5 |
Veroudering |
1. Neem vijf secties van 200 mm lange mantel
2. Plaats specimens in verouderingsoven op 158°C gedurende 168 uur
3. Na het verwijderen van de specimens, plaats op kamertemperatuur 23±5°C gedurende 16 uur, test vervolgens de rek bij breuk en treksterkte |
1. Rek voor veroudering ≥ 300%, rek na veroudering ≥ 80% van die voor veroudering
2. Treksterkte voor veroudering > 1.41kg/mm², treksterkte na veroudering ≥ 80% van die voor veroudering |
Zie testrecord |
Geslaagd |
| 6 |
Koude Buiging |
Bewaar monster in lage-temperatuur doos op gespecificeerde temperatuur gedurende 4 uur, wikkel monster op ijzeren staaf van gespecificeerde grootte met gespecificeerde windingen, voltooi het wikkelen binnen 30 seconden nadat het monster uit de lage-temperatuur doos is gehaald |
Geen scheuren op het monster oppervlak |
Geen scheuren |
Geslaagd |
| 7 |
Geleider Weerstand |
Meet de weerstand van een meter kerngeleider met een DC-weerstandsmeter |
Bij 20°C, weerstand van 8AWG ≤ 2.23Ω/km |
Zie testrecord |
Geslaagd |
Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en
biedt professionele oplossingen voor de kabel- en draadindustrie, met name voor
klanten in verschillende sectoren. Dit omvat:
Humanoïde robotkabel,
AI stroomkabel/datakabel,
Halfgeleiderkabel/industriële automatiseringskabel,
Sensorkabel,
Nieuwe energie kabel,
Medische schoonheidsdraad,
UL draadkabel,
Linke Cable heeft gediversifieerde productontwikkelings- en technische capaciteiten om gediversifieerde
klantbehoeften te ondersteunen. We hebben de volgende productautorisatie verkregen: UL 758, CCC, RoHs, REACH, CE; We
hebben het volgende kwaliteitsmanagementsysteem verkregen: ISO 9001-2015 (Alle producten); ISO 13485
(Medische apparaten en instrumenten), IATF 16949 (Automotive industrie)
Kwaliteitscertificeringen
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaat Bedradingsmateriaal
Geëxtrudeerde PVC Geïsoleerde Enkele, nominaal 105°C, 1000V, Klasse I, Groep A, B, of AB, FT1 en/of FT2
Geëxtrudeerde PVC Niet-integrale Omhulde Kabel, nominaal 105°C, 1000V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
Geëxtrudeerde TPU Niet-integrale Omhulde Kabel, nominaal 80°C, 300V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
