Huis > producten > Draadkabel voor de automobielindustrie >

Hoog- en laagspanningskabels voor elektrische voertuigen Geschermde hoogspanningskabels Onbeschermde hoogspanningskabels Silicone Ru

Corrosiebestendig koperen geleiderkabel

Voertuigdraadkabel Flry-B

Koperen geleider autodraadkabel

Plaats van herkomst:

Guangdong, China

Merknaam:

linkecable

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Model nr.:

FLRY-B

Leidermateriaal:

met een gewicht van niet meer dan 10 kg

Materiaal van de omhulsel:

PVC

Isolatie materiaal:

Xlpvc

Materiaalvorm:

Ronde draad

Toepassingsgebied:

Multimedia, DVD-speler, luidspreker, microfoon

Spanning:

60V DC/25V AC

Levertyd:

7-15 dagen

Type:

Geïsoleerd

Type geleider:

met een breedte van niet meer dan 15 mm

Toepassing:

Lucht, Verwarmend, ondergronds

Aanpassing:

Beschikbaar

Verzendkosten:

over de verzendkosten en de geschatte levertijd.

Teruggave en restitutie:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Kern:

Meerdere

Leidermateriaal:

Koper/Vertind Koper

Buitenmateriaal:

aanpassen:PVC、PE、LSFOH、siliconrubber

Isolerende Materialen:

aanpassen:PVC、PE 、XLPE、EPR、SIR

Specificaties:

0.1-450 mm2

Nominale spanning:

300-600V

Nominale temperatuur:

-60 ± 200°C

Kleur:

Aanpassen

Pakket:

door broodje

Markeren:

Corrosiebestendig koperen geleiderkabel

Voertuigdraadkabel Flry-B

Koperen geleider autodraadkabel

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

negotiable

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Video

Hoog- en laagspanningskabels voor elektrische voertuigen Geschermde hoogspanningskabels Onbeschermde hoogspanningskabels Silicone Ru

Krijg Beste Prijs

Lift Ronde draad PVC Isolatie Jacket Kabel Heist Control Draad Oliebestendige Isolatie Kabel

Krijg Beste Prijs

Video

Flexibel PVC-ronde elektrische liftkabel met brei- en UV-bestendige kraankabel

Krijg Beste Prijs

Lift ronde kabel PVC isolatie jas zachte draad met meerdere kern lage rook nul halogeen kabel

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

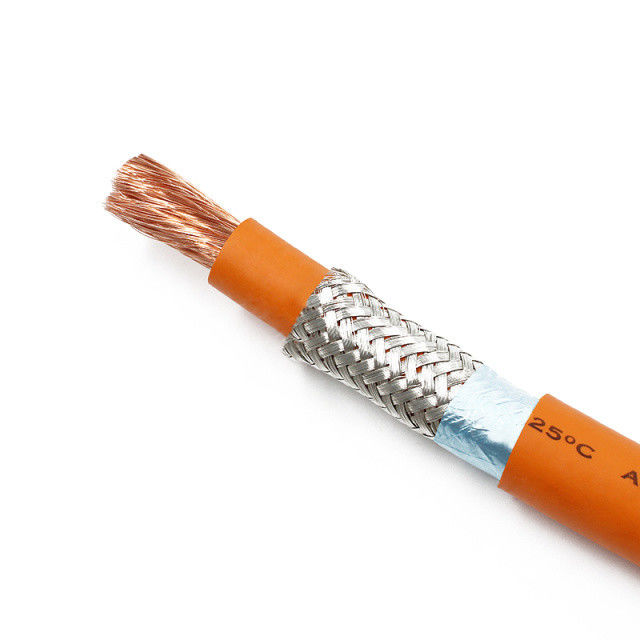

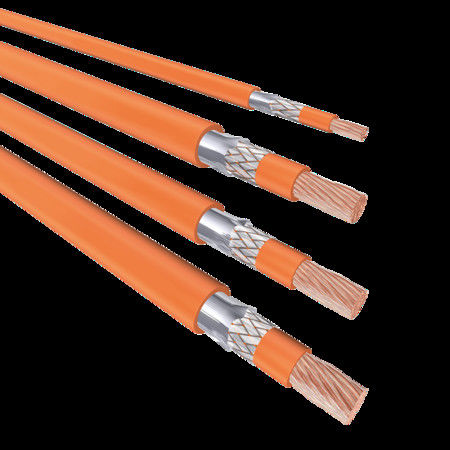

XLPE afgeschermde koperkernkabel met hoge spanning

Productstructuur

Leider: kaal koper/gestoofd koper
Band: polyesterband/aluminiumfolie
Geflecht: geblokkeerd koper
Isolatie/schede: XLPE/XLPO (oranje)

Kenmerken

Nominale temperatuur (°C): -40°C~125°C/150°C
Nominale spanning (V): AC/DC: 600/900v, 1000/1500V
Kortdurende veroudering: 240 uur, overeenkomstig QC/T 1037
Langdurige veroudering: 3000 uur, overeenkomstig QC/T 1037
Standspanning: 2,1 kV/1min. (600/900v), 3,5 kV/1min. (1000/1500v)
Versnelling van het voertuig
Minimale buigradius: 5D (OD ≤ 20 mm), 6D (OD > 20 mm)
Milieueisen: RoHS & REACH

Opmerking: De bovenstaande productspecificaties, afmetingen en structuren kunnen veranderen als gevolg van technologische veranderingen.

Voorts kan een soortgelijke specificatie worden ontworpen en geproduceerd volgens de behoeften van de klant.

Parameters van XLPE afgeschermde koperkernkabel met hoge spanning
Productserie	Kabelspecificaties (mm2)	Maximale geleiderweerstand (m Ω/m bij 20 °C)	Nominale spanning (AC/DC)	Afgesloten stroom Ref (A)	Volledige buitendiameter Ref (mm)	Temperatuur weerstand
EV-afgeschermde kabel	2.5	7.60	600V/900V 1000V11500V	30	6.0	-40°C~125°C/150°C
EV-afgeschermde kabel	4	4.71	600V/900V 1000V1500V	40	6.8	-40°C~125°C/150°C
EV-afgeschermde kabel	6	3.14	600V/900V 1000V/1500V	52	8.0	-40°C~125°C/150°C
EV-afgeschermde kabel	10	1.82	600V/900V 1000V/1500V	75	9.5	-40°C~125°C/150°C
EV-afgeschermde kabel	16	1.16	600V/900V 1000V/1500V	100	11.2	-40°C~125°C/150°C
EV-afgeschermde kabel	25	0.743	600V/900V 1000V/1500V	125	13.5	-40°C~125°C/150°C
EV-afgeschermde kabel	35	0.527	600V/900V 1000V1500V	165	14.5	-40°C~125°C/150°C
EV-afgeschermde kabel	50	0.368	600V/900V 1000V/1500V	215	17.5	-40°C~125°C/150°C
EV-afgeschermde kabel	70	0.259	600V/900V 1000V/1500V	260	19.5	-40°C~125°C/150°C
EV-afgeschermde kabel	95	0.196	600V/900V 1000V11500V	320	21.8	-40°C~125°C/150°C
EV-afgeschermde kabel	120	0.153	600V/900V 1000V/1500V	370	24.5	-40°C~125°C/150°C

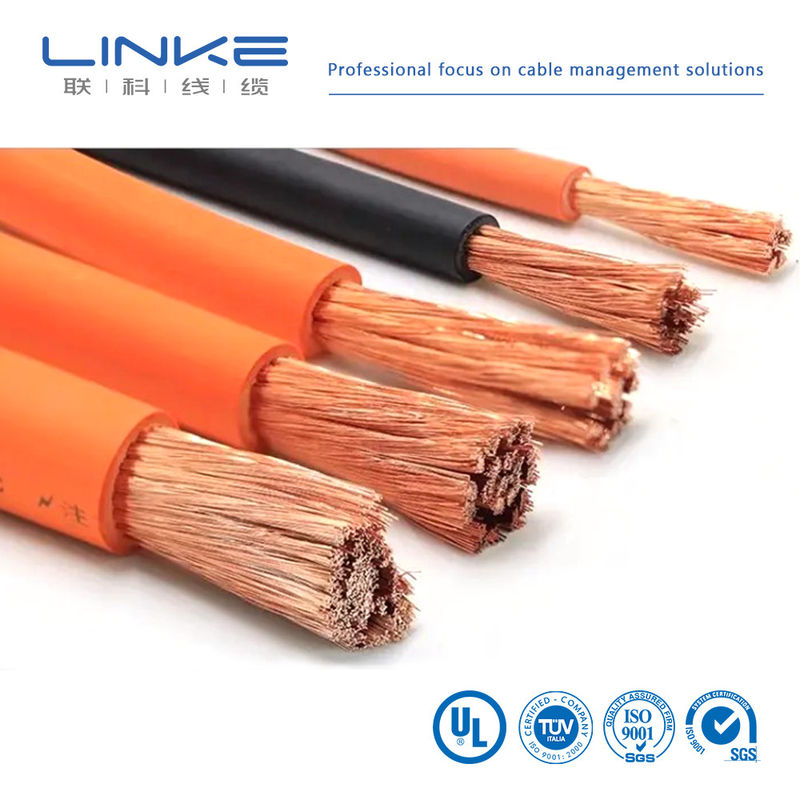

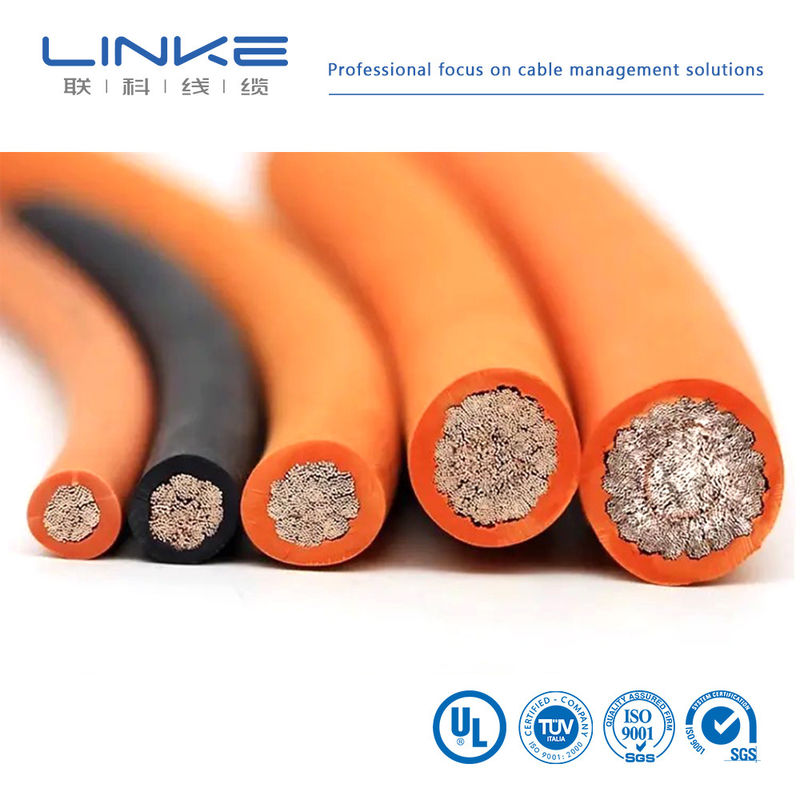

LPE-kabel met koperkern van hoge spanning zonder afscherming

Productstructuur

Leider: kaal koper/gestoofd koper
Isolatie: XLPE of XLPO (oranje)
Nominale temperatuur: -40°C tot 125/150°C;
Nominale spanning: AC/DC: 600/900V, 1000/1500V;
Brandproef: Vlammen gedoofd bij 70S, minstens 50 mm niet verbrand;
Voltage: 1,0 kV/30 min. Verhoog tot 5,0 kV/5 min. (600/900v), 1,0 kV/30 min. Verhoog tot 5,0 kV/5 min.
Voortgaan Verhoog tot 8,0 kV (1000/1500V );
Olieweerstand: IRM902, IRM903, benzine gedurende 20 uur in elk, variatie van OD≤15%, geen scheuren;
versnelling van de spanning van de spanning van de spanning van de spanning;
Minimale buigradius: 5D (OD ≤ 20 mm), 6D (OD > 20 mm);
Milieueisen: RoHS & REACH;

Kabelgebruiksomgeving:

Het magazijn waar de kabels worden opgeslagen mag geen schadelijke gassen bevatten die de isolatie beschadigen.

Bij normaal gebruik is het ten strengste verboden om met zuren, alkalis of andere stoffen in contact te komen.

Vermijd het gebruik in de open lucht of in blootgestelde omgevingen en vermijd het gebruik van

onder temperatuuromstandigheden die niet voldoen aan de eisen van de draad- en kabelnormen.

Opmerking: De bovenstaande productspecificaties, afmetingen en structuren kunnen veranderen als gevolg van technologische veranderingen.

Voorbeelden van dergelijke specificaties kunnen worden ontworpen en geproduceerd volgens de eisen van de klant.

XLPEnietafgeschermde koperen hoogspanningskabelparameters
Productserie	Kabelspecificaties (mm2)	Maximale geleiderweerstand (m Ω/m bij 20 °C)	Nominale spanning (AC/DC)	Afgesloten stroom Ref (A)	Volledige buitendiameter Ref (mm)	Temperatuur weerstand
EV-kabel zonder afscherming	2.5	7.60	600V/900V 1000V11500V	30	3.70	-40°C~125°C/150°C
EV-kabel zonder afscherming	4	4.71	600V/900V 1000V1500V	40	4.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	6	3.14	600V/900V 1000V/1500V	52	5.00	-40°C~125°C/150°C
EV-kabel zonder afscherming	10	1.82	600V/900V 1000V/1500V	75	6.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	16	1.16	600V/900V 1000V/1500V	100	8.30	-40°C~125°C/150°C
EV-kabel zonder afscherming	25	0.743	600V/900V 1000V/1500V	125	10.20	-40°C~125°C/150°C
EV-kabel zonder afscherming	35	0.527	600V/900V 1000V1500V	165	11.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	50	0.368	600V/900V 1000V/1500V	215	13.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	70	0.259	600V/900V 1000V/1500V	260	15.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	95	0.196	600V/900V 1000V11500V	320	17.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	120	0.153	600V/900V 1000V/1500V	370	19.50	-40°C~125°C/150°C

met een breedte van niet meer dan 50 mm

Leider: kaal koper/gestoofd koper
Isolatie: siliconen rubber (oranje)
Nominale temperatuur: -40°C tot 175/200°C;
Nominale spanning: AC/DC: 600/900V, 1000/1500V;
Brandproef: Vlammen gedoofd bij 70S, minstens 50 mm niet verbrand;
Voltage: 1,0 kV/30 min. Verhoog tot 5,0 kV/5 min. (600/900v) 1.OkV/30 min. Verhoog tot 5,0 kV/5 min.
Voortgaan Opwaarden tot 8,0 kV ((1000/1500v)
Olieweerstand: IRM902, IRM903, benzine gedurende 20 uur elk, variatie van OD≤15%, geen scheuren
Versnelling van het voertuig
Minimale buigradius: 5D (OD ≤ 20 mm), 6D (OD > 20 mm)
Milieueisen: RoHS & REACH

Kabelgebruiksomgeving

Het magazijn waar de kabels worden opgeslagen mag geen schadelijke gassen bevatten die de isolatie beschadigen.

Bij normaal gebruik is het ten strengste verboden om met zuren, alkalis of andere stoffen in contact te komen.

Vermijd het gebruik in de open lucht of in blootgestelde omgevingen en vermijd het gebruik van

onder temperatuuromstandigheden die niet voldoen aan de eisen van de draad- en kabelnormen.

Opmerking: De bovenstaande productspecificaties, afmetingen en structuren kunnen veranderen als gevolg van technologische veranderingen.

Voorbeelden van dergelijke specificaties kunnen worden ontworpen en geproduceerd volgens de eisen van de klant.

Parameters van niet-geschermde koperkabel van siliconenrubber
Productserie	Kabelspecificaties (mm2)	Maximale geleiderweerstand (m Ω/m bij 20 °C)	Nominale spanning (AC/DC)	Afgesloten stroom Ref (A)	Volledige buitendiameter Ref (mm)	Temperatuur weerstand
EV-kabel zonder afscherming	2.5	7.60	600V/900V 1000V11500V	30	3.70	-40°C~125°C/150°C
EV-kabel zonder afscherming	4	4.71	600V/900V 1000V1500V	40	4.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	6	3.14	600V/900V 1000V/1500V	52	5.00	-40°C~125°C/150°C
EV-kabel zonder afscherming	10	1.82	600V/900V 1000V/1500V	75	6.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	16	1.16	600V/900V 1000V/1500V	100	8.30	-40°C~125°C/150°C
EV-kabel zonder afscherming	25	0.743	600V/900V 1000V/1500V	125	10.20	-40°C~125°C/150°C
EV-kabel zonder afscherming	35	0.527	600V/900V 1000V1500V	165	11.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	50	0.368	600V/900V 1000V/1500V	215	13.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	70	0.259	600V/900V 1000V/1500V	260	15.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	95	0.196	600V/900V 1000V11500V	320	17.50	-40°C~125°C/150°C
EV-kabel zonder afscherming	120	0.153	600V/900V 1000V/1500V	370	19.50	-40°C~125°C/150°C

Parameters van de met siliconenrubber afgeschermde koperkabel

Productstructuur

Leider: kaal koper/gestoofd koper
Verpakkingsband: aluminiumfolie
Geflecht: geblokkeerd koper
Isolatie/mantel: siliconenrubber (oranje)
Nominale temperatuur: -40°C~175/200°C
Nominale spanning: AC/DC 600/900v, 1000/1500v
Brandproef: Vlammen gedoofd bij 70S, minstens 50 mm niet verbrand;
Voltage: 1,0 kV/30 min. Verhoog tot 5,0 kV/5 min. ((600/900v) 1,0 kV/30 min. Verhoog tot 5,0 kV/5 min.
Voortgaan Opwaartse om 8,0kV (1000/1500V)
Olieweerstand: IRM902, IRM90, benzine gedurende 20 uur in elk, variatie van OD≤15%, geen scheuren
Versnelling van het voertuig
Minimale buigradius: 5D (OD≤20mm), 6D (OD>20mm)
Milieueisen: RoHS & REACH

Parameters van de met siliconenrubber afgeschermde koperkabel
Productserie	Kabelspecificaties (mm2)	Maximale geleiderweerstand (m Ω/m bij 20 °C)	Nominale spanning (AC/DC)	Afgesloten stroom Ref (A)	Volledige buitendiameter Ref (mm)	Temperatuur weerstand
EV-afgeschermde kabel	2.5	7.60	600V/900V 1000V11500V	30	6.0	-40°C~125°C/150°C
EV-afgeschermde kabel	4	4.71	600V/900V 1000V1500V	40	6.8	-40°C~125°C/150°C
EV-afgeschermde kabel	6	3.14	600V/900V 1000V/1500V	52	8.0	-40°C~125°C/150°C
EV-afgeschermde kabel	10	1.82	600V/900V 1000V/1500V	75	9.5	-40°C~125°C/150°C
EV-afgeschermde kabel	16	1.16	600V/900V 1000V/1500V	100	11.2	-40°C~125°C/150°C
EV-afgeschermde kabel	25	0.743	600V/900V 1000V/1500V	125	13.5	-40°C~125°C/150°C
EV-afgeschermde kabel	35	0.527	600V/900V 1000V1500V	165	14.5	-40°C~125°C/150°C
EV-afgeschermde kabel	50	0.368	600V/900V 1000V/1500V	215	17.5	-40°C~125°C/150°C
EV-afgeschermde kabel	70	0.259	600V/900V 1000V/1500V	260	19.5	-40°C~125°C/150°C
EV-afgeschermde kabel	95	0.196	600V/900V 1000V11500V	320	21.8	-40°C~125°C/150°C
EV-afgeschermde kabel	120	0.153	600V/900V 1000V/1500V	370	24.5	-40°C~125°C/150°C
