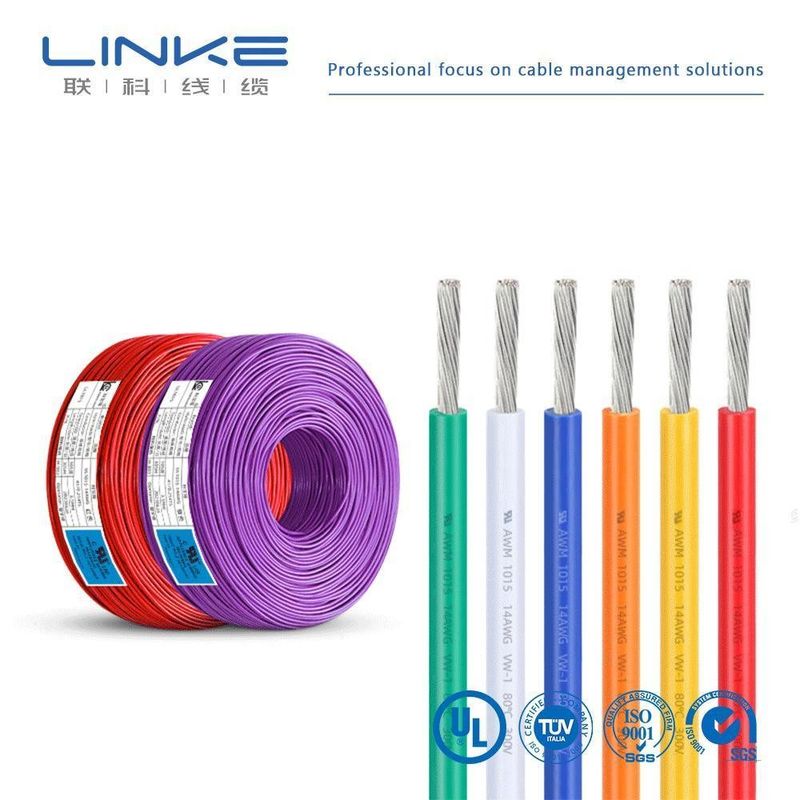

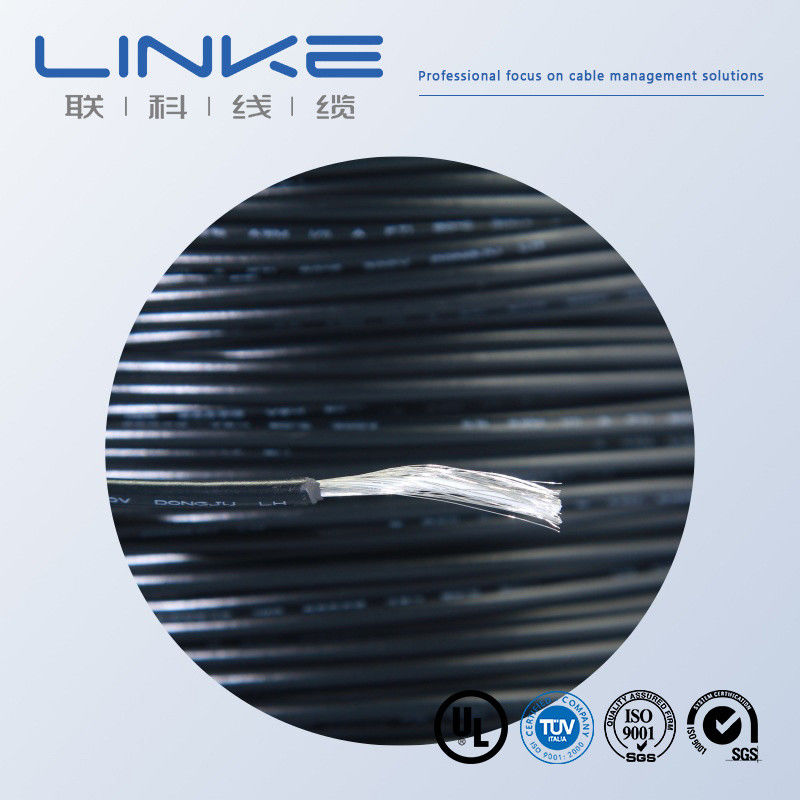

UL1569 PVC-geïsoleerde geblokkeerde koperkernkabel
UL-gecertificeerde PVC-geïsoleerde koperkabel met een enkele kern, ontworpen voor elektronische bedradingstoepassingen, in overeenstemming met de UL758/UL1581-normen.
Klik om onze trending producten te bekijken.
Linke cable technology (DongGuan) Co. Ltd. concentreert zich op onderzoek en ontwikkeling en levert professionele oplossingen voor de kabel- en draadindustrie,vooral voor de verschillende klanten in de industrie.
- Humanoïde robotkabel
- AI-stroomkabel/gegevenskabel
- Kabel voor halfgeleiders/industrieel automatisch kabel
- Sensorkabel
- Nieuwe energiekabel
- Medische schoonheidsdraad
- UL-draadkabel
Linke Cable beschikt over een breed scala aan productontwikkelingsmogelijkheden en technische mogelijkheden om de diverse behoeften van de klant te ondersteunen.REACH,CE; We hebben het volgende kwaliteitsmanagementsysteem verkregen:ISO 9001-2015 ((Alle producten); ISO 13485 ((Medische apparaten en instrumenten),IATF 16949 ((Auto-industrie)
Onafhankelijk laboratorium • Volledige testapparatuur • Volledige kwaliteitscontrole
We testen elk product volgens strenge normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
Wij hebben een onafhankelijk kwaliteitstestlaboratorium met volledige testfaciliteiten en gestandaardiseerde procedures.Onze volledige reeks testnormen voor producten omvat alle belangrijke prestatie- en veiligheidsindicatoren.Door middel van systematische en rigoureuze inspectie controleren wij de kwaliteit van het product, verminderen de risico's en bieden wij u veilige, stabiele en hoogwaardige producten waarop u kunt vertrouwen.
| - Nee, dat is niet waar. |
Testpunt |
Testconditie |
Testvereiste |
Testgegevens |
Resultaten |
| 1 |
Structurele inspectie |
1. Voldoen aan de draad grootte tabel
2Minimumdikte ≥ 80% van de gemiddelde dikte |
Voldoen aan de draadgrootte tabel |
Verwijzingen naar het testverslag |
Pass. |
| 2 |
Thermische schok |
Wikkel het monster op een ijzeren staaf van de voorgeschreven grootte, plaats het gedurende 1 uur in een verouderingsoven bij de voorgeschreven temperatuur, koel het monster gedurende ten minste 30 minuten tot kamertemperatuur en observeer het monster vervolgens |
Geen scheuren op het monsteroppervlak |
Geen scheuren. |
Pass. |
| 3 |
Warmtevervorming |
1. Meet de monsterdikte (merk meetpositie)
2Het monster en het testapparaat worden 1 uur in een verouderingsoven geplaatst om te worden voorverwarmd bij een bepaalde temperatuur.
3. Plaats het monster gedurende 1 uur onder de drukkolom van het testapparaat
4. De monsterdikte opnieuw op dezelfde plaats meten |
1Het monster mag niet worden gebarsten door een drukkolom of door een geleider.
2. diktevermindering ≤ 50% |
Verwijzingen naar het testverslag |
Pass. |
| 4 |
FT2 |
Gebruik een standaardvlam op een hoogte van 125 mm één keer |
1De vlam mag zich niet over zijn lengte verspreiden.
2De vlam mag zich niet verspreiden naar brandbare materialen in de buurt. |
Verwijzingen naar het testverslag |
Pass. |
| 5 |
Veroudering |
1Neem vijf delen van 200 mm lange schede
2De monsters worden 168 uur in een rijpingsoond geplaatst bij 158°C.
3. Na het uitnemen van de monsters, plaatsen bij kamertemperatuur 23±5°C gedurende 16 uur, en testen vervolgens de verlenging bij breuk en de treksterkte |
1Verlenging vóór veroudering ≥ 300%, verlenging na veroudering ≥ 80% van die vóór veroudering
2. treksterkte vóór veroudering > 1,41 kg/mm2, treksterkte na veroudering ≥ 80% van die vóór veroudering |
Verwijzingen naar het testverslag |
Pass. |
| 6 |
Cold Bend |
Bewaar het monster in een laagtemperatuurdoos bij een bepaalde temperatuur gedurende 4 uur, windmonster op een ijzeren staaf van een bepaalde grootte met een bepaalde draai,volledige wikkeling binnen 30 seconden nadat het monster uit de laagtemperatuurdoos is genomen |
Geen scheuren op het monsteroppervlak |
Geen scheuren. |
Pass. |
| 7 |
Leiderweerstand |
Meting van de weerstand van een kerngeleider van één meter met een gelijkstroomweerstandsmeter |
Bij 20°C weerstand van 8AWG ≤ 2,23Ω/km |
Verwijzingen naar het testverslag |
Pass. |
Productspecificaties
UL-stylenummer:1569
Nominale spanning:300 V
Nominale temperatuur:105°C
StandaardUL758/UL1581
Markering:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Linke kabel
Toepassingen
Interne bedrading van apparaten en elektronische apparatuur.
Technische specificaties
| Grootte van de geleider (AWG) |
Gebouw (nr./mm) |
Diameter (mm) |
Nominale dikte (mm) |
Diameter (mm) |
Maximale geleiderweerstand (Ω/KM)
Kauw koper |
Maximale geleiderweerstand (Ω/KM)
Gemaakte koper |
| 32 |
7/0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10 ± 0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60 ± 0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
1.80 ± 0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10 ± 0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
2.80 ± 0.10 |
8.62 |
8.96 |
| 12 |
65/0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105/0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |
Beschikbare kleuren
Zwart, bruin, rood, oranje, geel, groen, blauw, paars, grijs, wit, geel/groen, transparant
Aanpassingsopties
De draadspecificaties kunnen worden aangepast aan uw specifieke vereisten.
Productkenmerken
- Leider:met een breedte van niet meer dan 50 mm
- Isolatieopties:PVC, TPU, XLPE, siliconen
- Kleuren van de jas:Keuze uit zwart, oranje, rood, geel, blauw - enkel & dubbel geïsoleerd
- SQ MM Grootte (Europese stijl):0.1-100SQ
- AWG-groottes (Noord-Amerikaanse stijl):1AWG-30AWG
- Temperatuurbereik:-60°C tot 200°C
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
op maat gemaakte kabels, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en installeren van stroppen (specificeer materiaal,bijv. koper/nikkel) |
Profiel van het bedrijf
Linke Cable Technology Co., Ltd is een toonaangevende kabelleverancier in China met meer dan 10 jaar ervaring in R&D, productie en marketing.We leveren wereldwijd verschillende kabels en op maat gemaakte kabeloplossingen.
Specialiteiten
EV-oplaadkabel, medische kabel, siliconen kabel, veerkabel, gevlochten kabel, sleepkabel, UL-draad, automobielkabel en meer.
Bij Linke Cable gebruiken we een engineer-to-engineer aanpak om betere kabels voor klanten te ontwikkelen en de kwaliteit van leven te verbeteren.
UL-certificaten
Eengeleider, thermoplastische isolatie
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Meerdere geleiders, thermoplastische isolatie
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Eengeleider, thermoset isolatie
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Vaak gestelde vragen
Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant. We kunnen uw bestelling van het eerste begin tot het laatste controleren. Welkom bij ons op bezoek. We halen u op in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u, nieuwe klanten moeten de koerierkosten betalen.
Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter. Maar de kabel is erg zwaar. Bestel een passende hoeveelheid om de hoge vracht te vermijden. Zeevervoer is de beste optie.
Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen een korting maken en de vracht betalen. Neem vriendelijk contact met ons op.
Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken en zelfs de kwaliteitskaart aanpassen om uw bedrijf te promoten.
Voor meer informatie, neem gerust contact met ons op!
