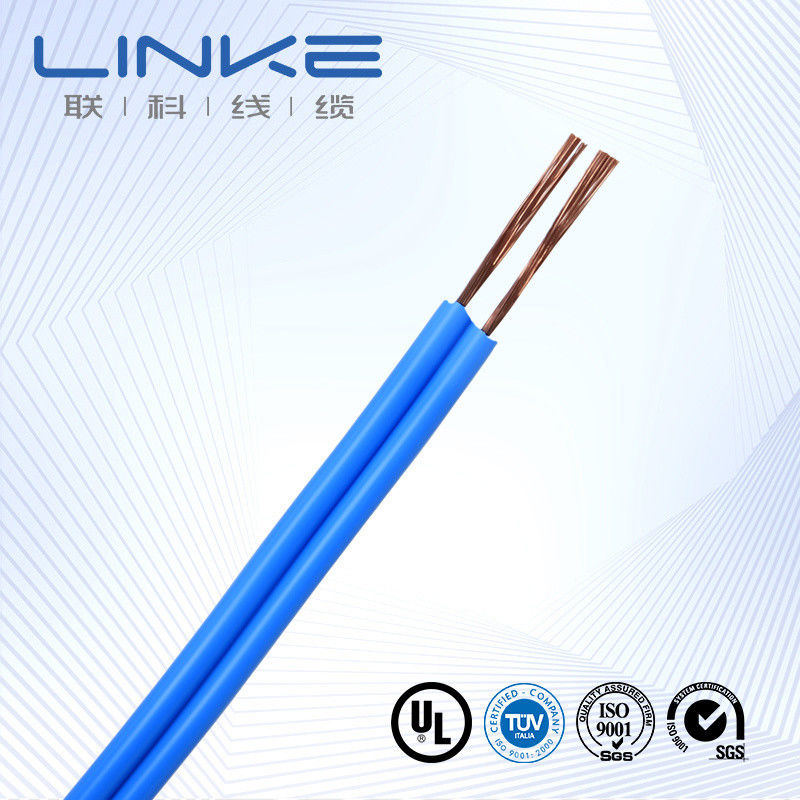

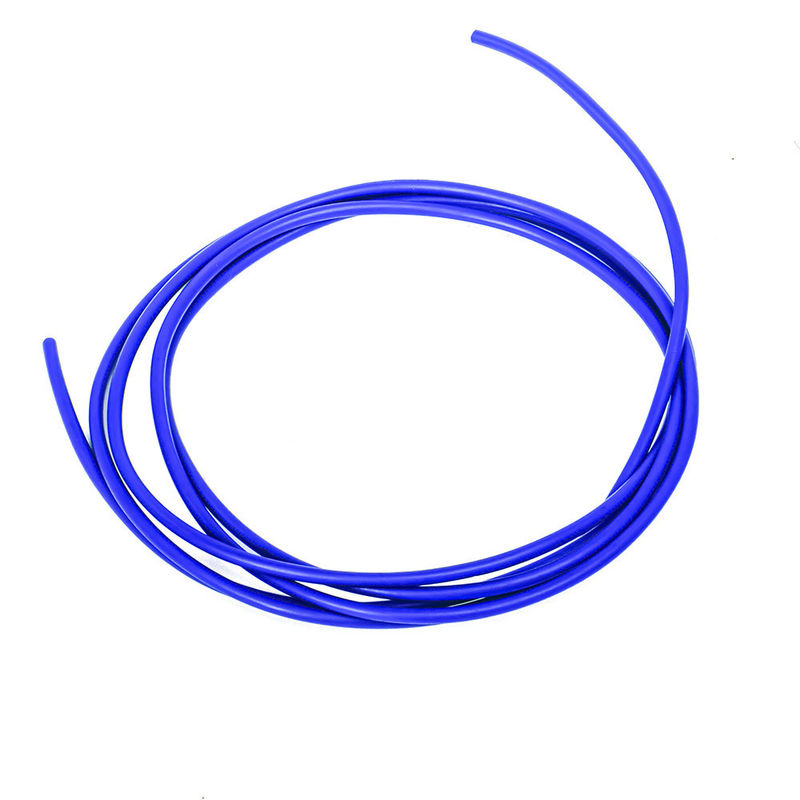

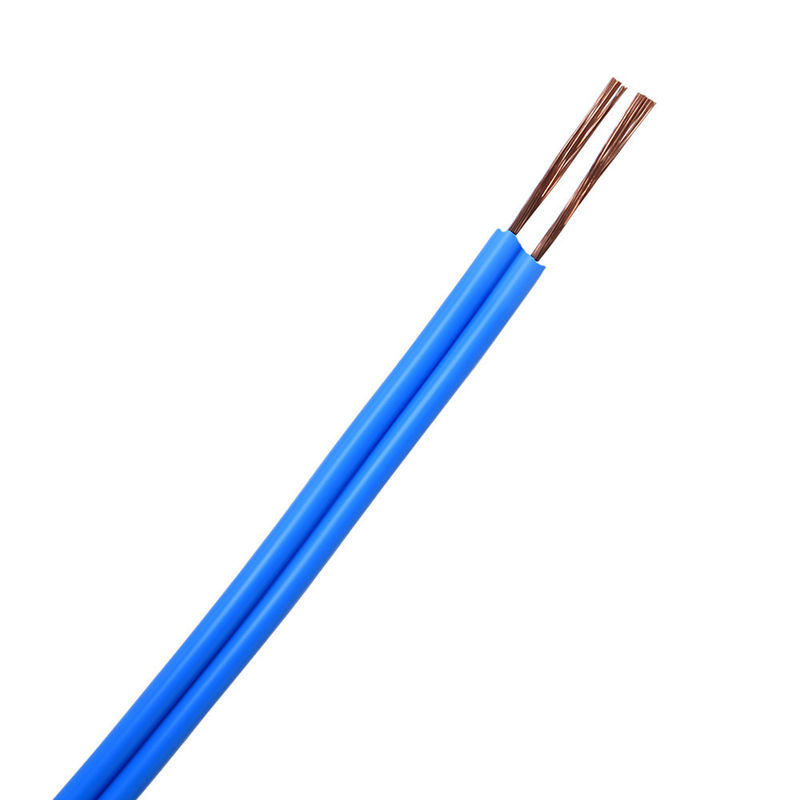

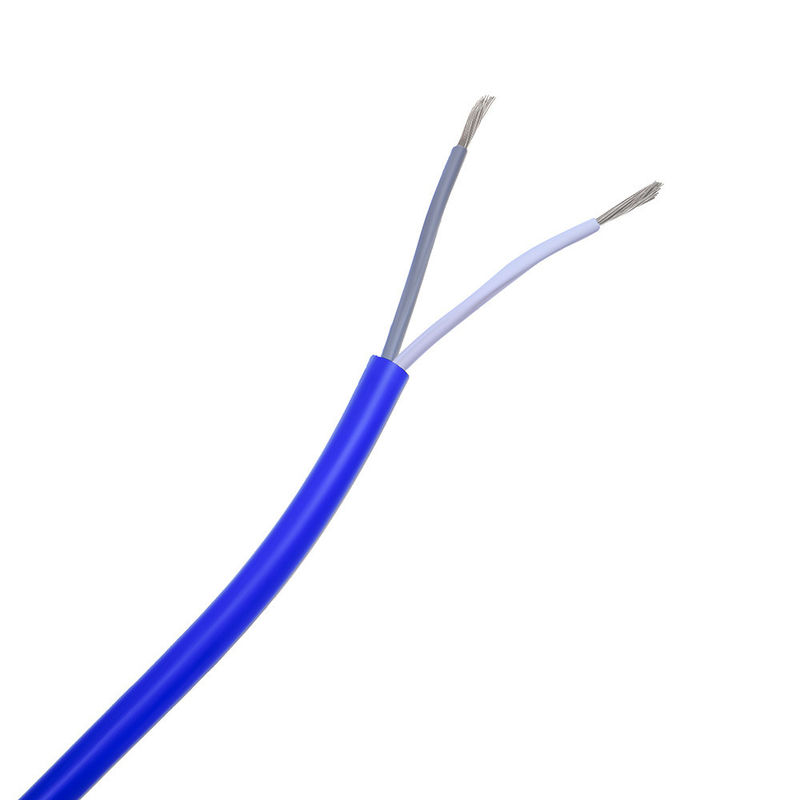

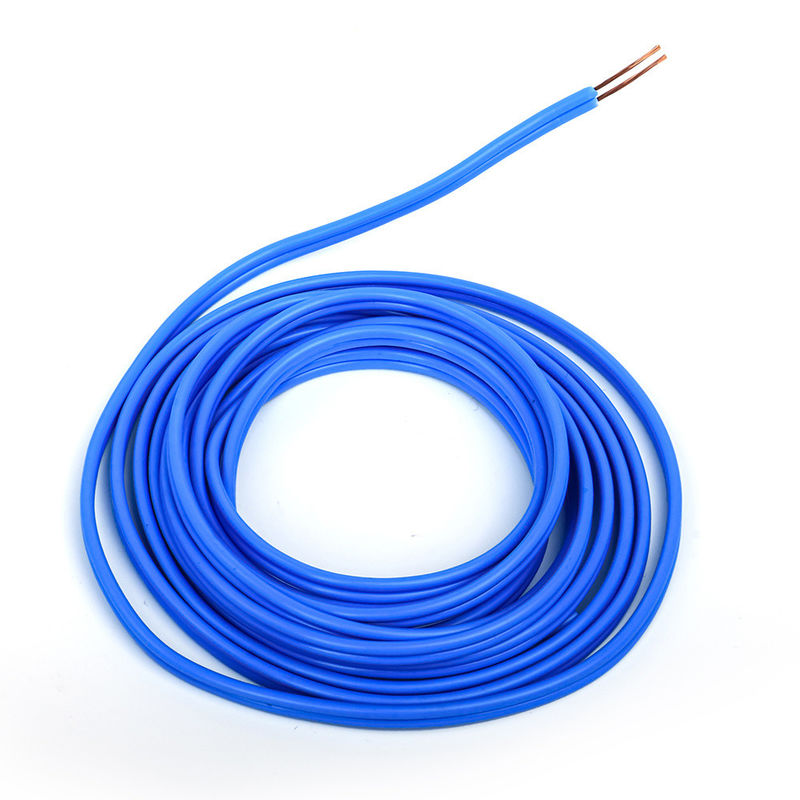

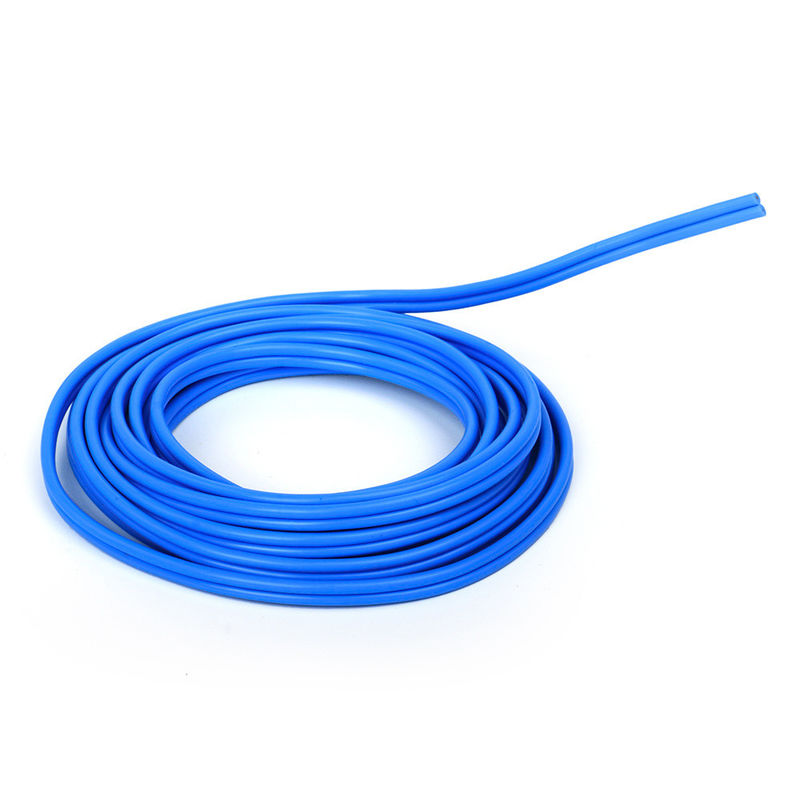

16AWG-30AWG XLPE Jacket Hook Up Draad voor brandblussystemen Koperkernontwerp
Productspecificaties
| AWG |
NO van koord |
Isolatiedikte (mm) |
Buitenste dikte (mm) |
Verpakking (m/m) |
| 30 |
7/0.1 |
0.41 |
1.10 |
610 |
| 28 |
7/0.127 |
0.41 |
1.20 |
610 |
| 26 |
7/0.16 |
0.41 |
1.30 |
610 |
| 24 |
11/0.16 |
0.41 |
1.40 |
610 |
| 22 |
17/0.16 |
0.41 |
1.60 |
610 |
| 20 |
21/0.178 |
0.41 |
1.80 |
610 |
| 18 |
34/0.178 |
0.41 |
2.10 |
610 |
| 16 |
26/0.254 |
0.41 |
2.40 |
610 |
| 28 |
Eén nul.32 |
0.41 |
1.15 |
610 |
| 26 |
Eén nul.404 |
0.41 |
1.25 |
610 |
| 24 |
Eén nul.511 |
0.41 |
1.35 |
610 |
| 22 |
Eén nul.643 |
0.41 |
1.50 |
610 |
| 20 |
Eén nul.813 |
0.41 |
1.65 |
610 |
| 18 |
Een kwart.024 |
0.41 |
1.85 |
610 |
Belangrijkste kenmerken
- Leider: Flexibel, kaal, gegalveerd koperdraad
- Isolatie: PVC
- Verkrijgbaar in zwart, oranje, rood of geel blauw jasje, enkel & dubbel geïsoleerd
- SQ MM-maat (Europese stijl): 10 tot 240 mm2
- AWG-maat (Noord-Amerikaanse stijl): 6 Awg tot 50 Awg
- Breed temperatuurbereik: -60°C tot 200°C
- Verschijnsel van lage viscositeit
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
op maat gemaakte kabels, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en installeren van stroppen (specificeer materiaal,bijv. koper/nikkel) |
Onafhankelijk laboratorium • Volledige testapparatuur • Volledige kwaliteitscontrole
We testen elk product volgens strenge normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
| - Nee, dat is niet waar. |
Testpunt |
Testconditie |
Testvereiste |
Testgegevens |
Resultaten |
| 1 |
Structurele inspectie |
1. Voldoen aan de draadgroottetabel2. |
Voldoen aan de draadgrootte tabel |
Verwijzingen naar het testverslag |
Pass. |
| 2 |
Thermische schok |
Wikkel het monster op een ijzeren staaf van de voorgeschreven grootte, plaats het gedurende 1 uur in een verouderingsoven bij de voorgeschreven temperatuur, koel het monster gedurende ten minste 30 minuten tot kamertemperatuur en observeer het monster vervolgens |
Geen scheuren op het monsteroppervlak |
Geen scheuren. |
Pass. |
| 3 |
Warmtevervorming |
1. meet de monsterdikte (markeer meetpositie) 2. plaats het monster en het testapparaat in de verouderingsoven om het gedurende 1 uur op de voorgespecificeerde temperatuur voor te verwarmen3.Plaats het monster gedurende 1 uur onder de drukkolom van het testapparaat4. De monsterdikte opnieuw op dezelfde plaats meten |
1Het monster mag niet worden gebarsten door drukkolom of blootgeleider2. |
Verwijzingen naar het testverslag |
Pass. |
| 4 |
FT2 |
Gebruik een standaardvlam op een hoogte van 125 mm één keer |
1De vlam mag zich niet over zijn hele lengte verspreiden. |
Verwijzingen naar het testverslag |
Pass. |
| 5 |
Veroudering |
1. Neem vijf delen van een 200 mm lange schede2. Plaats de monsters in een verouderingsoven bij 158°C gedurende 168 uur3.vervolgens de verlenging bij breuk en de treksterkte testen |
1. verlenging vóór veroudering ≥ 300%, verlenging na veroudering ≥ 80% van die vóór veroudering2. treksterkte vóór veroudering > 1,41 kg/mm2, treksterkte na veroudering ≥ 80% van die vóór veroudering |
Verwijzingen naar het testverslag |
Pass. |
| 6 |
Cold Bend |
Bewaar het monster in een laagtemperatuurdoos bij een bepaalde temperatuur gedurende 4 uur, windmonster op een ijzeren staaf van een bepaalde grootte met een bepaalde draai,volledige wikkeling binnen 30 seconden nadat het monster uit de laagtemperatuurdoos is genomen |
Geen scheuren op het monsteroppervlak |
Geen scheuren. |
Pass. |
| 7 |
Leiderweerstand |
Meting van de weerstand van een kerngeleider van één meter met een gelijkstroomweerstandsmeter |
Bij 20°C weerstand van 8AWG ≤ 2,23Ω/km |
Verwijzingen naar het testverslag |
Pass. |
Linke cable technology (DongGuan) Co. Ltd. concentreert zich op O&O en
Het bedrijf biedt professionele oplossingen voor de kabel- en draadindustrie, met name voor de
Het bevat:
Humanoïde robotkabel,
AI-aandrijvingskabel/gegevenskabel,
met een vermogen van meer dan 50 W
sensorkabel,
Nieuwe energiekabel.
Medische schoonheidsdraad,
UL-kabel,
Linke Cable heeft een gevarieerde productontwikkelingscapaciteit en technische mogelijkheden om gevarieerde
Wij hebben de volgende productvergunningen verkregen: UL 758,CCC,RoHs,REACH,CE;
hebben het volgende kwaliteitsmanagementsysteem verkregen:ISO 9001-2015 ((Alle producten); ISO 13485
(medische apparatuur en instrumenten),IATF 16949 ((Autoindustrie)
Profiel van het bedrijf
Linke Cable Technology Co., Ltd. is een toonaangevende kabelleverancier in China.productie en afzet van draad en kabel. Linke leveren verschillende kabels en aangepaste kabel oplossingen voor over de hele wereld. We zijn gespecialiseerd in EV oplaadkabel, medische kabel, siliconen kabel, springkabel, gebreide kabel, towlobe kabel,UL-draad, autokabel enz.
Bij Linke kabel geloven we dat er een betere manier is om betere kabels op de markt te brengen.
Onze certificaten
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Eengeleider, thermoplastische isolatie), UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103,UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001 en ISO13485, TS16949
CNR- Apparatuurbedradingsmateriaal, geïsoleerd enkelvoudig met PVC-extrudering, met een temperatuur van 105oC, 1000V, klasse I, groep A,B of AB, FT1 en/of FT2.Klasse of klasse I/Il, groep A, B of AB, FT1 en/of FT2. TPU-kabel met niet-integral hoesje, geëxtrudeerd, bedoeld bij 80"C, 300V, klasse I, klasse I/Il, groep A, B of AB, FT1 en/of FT2
Vaak gestelde vragen
1Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant. We kunnen uw bestelling van het eerste begin tot het laatste controleren. Welkom bij ons op bezoek. We halen u op in Shenzhen.
2Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u, nieuwe klanten moeten de koerierkosten betalen.
3Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter. Maar de kabel is erg zwaar. Bestel een passende hoeveelheid om de hoge vracht te vermijden. Zeevervoer is de beste optie.
4Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen een korting maken en de vracht betalen. Neem vriendelijk contact met ons op.
5Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken, en zelfs de kwaliteitskaart aanpassen om uw bedrijf te promoten.
