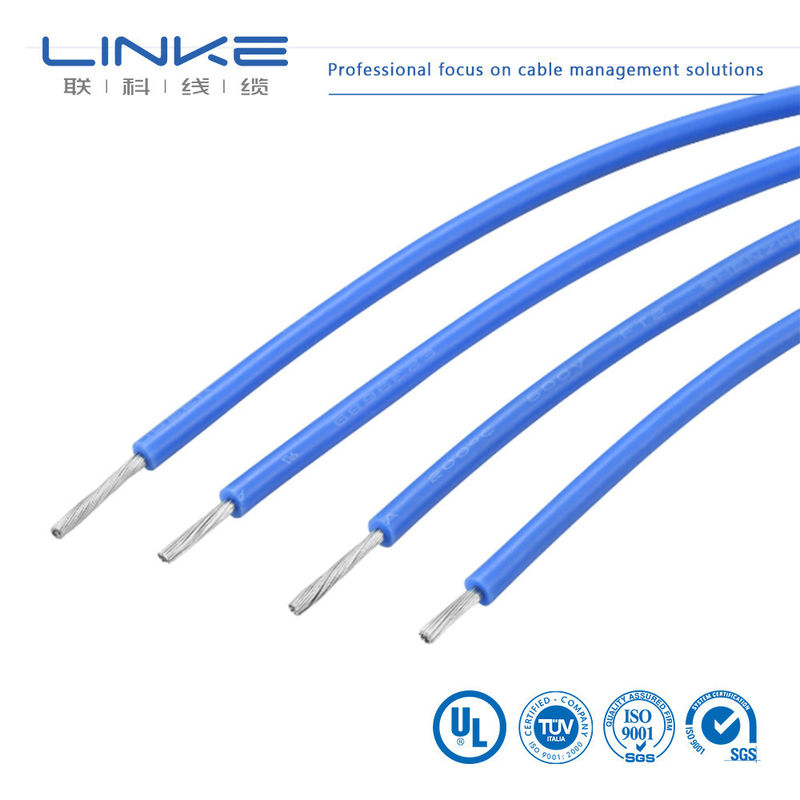

UL 21481 TPE-mantel UL elektrische kabel 300V
Productspecificaties
UL-stijlnummer:21481
Nominale spanning:300V
Geschatte temperatuur:80℃
Standaard:UL758/UL1581
Markering:E364879 AWM 21481 AWG VW-1 80℃ 300V C AWM IA 80℃ 300V FT1 Linke-kabel
Technische specificaties
| Geleidergrootte (AWG) |
Constructie (Aantal/mm) |
Diameter (mm) |
Nominale dikte (mm) |
Diameter (mm) |
Kern |
Schild |
Schildpercentage (%) |
Nominale dikte (mm) |
Diameter (mm) |
Max. Geleiderweerstand (Ω/KM) Blank koper |
Max. Geleiderweerstand (Ω/KM) Vertind koper |
| 26 |
7/0,16 |
0,48 |
0,38 |
1,30±0,10 |
2 |
Optioneel |
0,76 |
4,10±0,15 |
140 |
150 |
Opmerking:Draadspecificaties kunnen worden aangepast

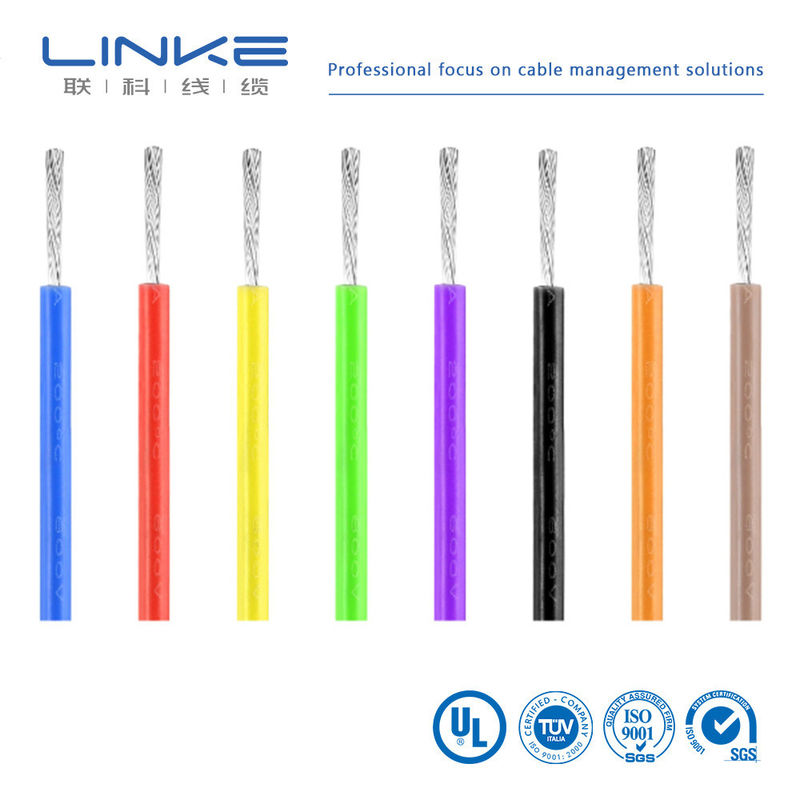

Beschikbare kleuren
Zwart, Bruin, Rood, Oranje, Geel, Groen, Blauw, Paars, Grijs, Wit, Geel/Groen, Transparant
Over Linke Kabel
Linke Cable Technology Co., Ltd is een toonaangevende kabelfabrikant in China met meer dan 10 jaar ervaring in R&D, productie en marketing van hoogwaardige kabels. Wij zijn gespecialiseerd in het leveren van op maat gemaakte kabeloplossingen wereldwijd.
Onze specialisaties
- EV-oplaadkabels
- Medische kabels
- Siliconen kabels
- Lente kabels
- Gevlochten kabels
- Trekhaakkabels
- UL-draden
- Kabels voor auto's
Kwaliteitsborging
- 6 R&D-ingenieurs met meer dan 10 jaar ervaring in kabeltechnologie
- 10 kwaliteitscontrolespecialisten die elke productiestap monitoren
- 50+ ervaren productiemedewerkers
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draadmeter (AWG) |
[bijvoorbeeld 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, gebaseerd op de eisen van de klant |
| Isolatie materiaal |
PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jasmateriaal |
[PVC/PU/Rubber/Vlecht/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/enz |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/onafgeschermd/gevlochten schild] |
| Impedantie |
[bijvoorbeeld 75Ω (voor coaxkabels)] |
Bedrukking/logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5* kabeldiameter] |
Huidige beoordeling |
[bijvoorbeeld 5A] |
| Spanningswaarde |
[bijvoorbeeld 30V AC/DC] |
Connectormateriaal |
[Verguld/vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45] |
Jasje |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/wit/rood/aangepaste Pantone/etc.] |
| temperatuur |
Minus-70℃tot 350℃ (-70℃ ~ 350℃) |
Pakket |
Rol/doos/plaat/aangepast |
| Ondersteunende diensten |
aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig snijden, krimpen en installatie van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld) |
Onafhankelijk laboratorium•Volledige testapparatuur•Volledige kwaliteitscontrole
We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
| Nee. |
Testitem |
Testconditie |
Testvereiste |
Testgegevens |
Resultaat |
| 1 |
Structuurinspectie |
1. Houd u aan de draadmaattabel2. Minimale dikte ≥ 80% van de gemiddelde dikte |
Houd u aan de draadmaattabel |
Raadpleeg het testrecord |
Doorgang |
| 2 |
Thermische schok |
Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af tot kamertemperatuur en observeer het monster vervolgens |
Geen scheuren op het monsteroppervlak |
Geen scheuren |
Doorgang |
| 3 |
Warmte vervorming |
1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie |
1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50% |
Raadpleeg het testrecord |
Doorgang |
| 4 |
FT2 |
Breng eenmalig een standaardvlam aan op een hoogte van 125 mm |
1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen |
Raadpleeg het testrecord |
Doorgang |
| 5 |
Veroudering |
1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte |
1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering |
Raadpleeg het testrecord |
Doorgang |
| 6 |
Koude bocht |
Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen |
Geen scheuren op het monsteroppervlak |
Geen scheuren |
Doorgang |
| 7 |
Geleider weerstand |
Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter |
Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km |
Raadpleeg het testrecord |
Doorgang |
Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en
Bied professionele oplossingen voor de kabel en draad, vooral voor de
verschillende industriële klanten. Het bevat:
Humanoïde robotkabel,
AI stroomkabel/datakabel,
Halfgeleiderkabel/industriële automatische kabel,
Sensorkabel,
Nieuwe energiekabel,
Medische schoonheidsdraad,
UL-draadkabel,
Linke Cable beschikt over gediversifieerde productontwikkelingsmogelijkheden en technische mogelijkheden ter ondersteuning van gediversifieerde
behoeften van de klant. We hebben de volgende productautorisatie verkregen:UL 758,CCC,RoH's,BEREIK,CE; Wij
het volgende kwaliteitsmanagementsysteem hebben verkregen:ISO9001-2015(Alle producten); ISO13485
(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)
Veelgestelde vragen
1. Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van het begin tot het einde controleren. Welkom om ons te bezoeken. We halen je op in Shenzhen.
2. Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat ze de koerierskosten betalen.
3. Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeetransport is de beste optie.
4. Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.
5. Accepteert uw bedrijf OEM-productie?
Ja, wij kunnen uw bedrijfsnaam bedrukken en zelfs de kwaliteitskaart personaliseren om uw bedrijf te promoten.
