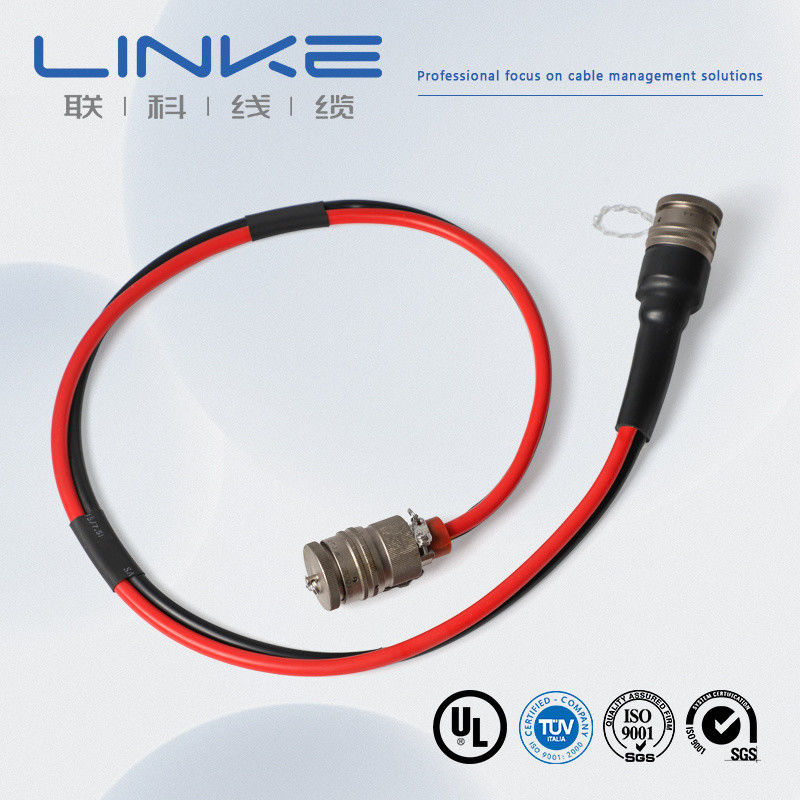

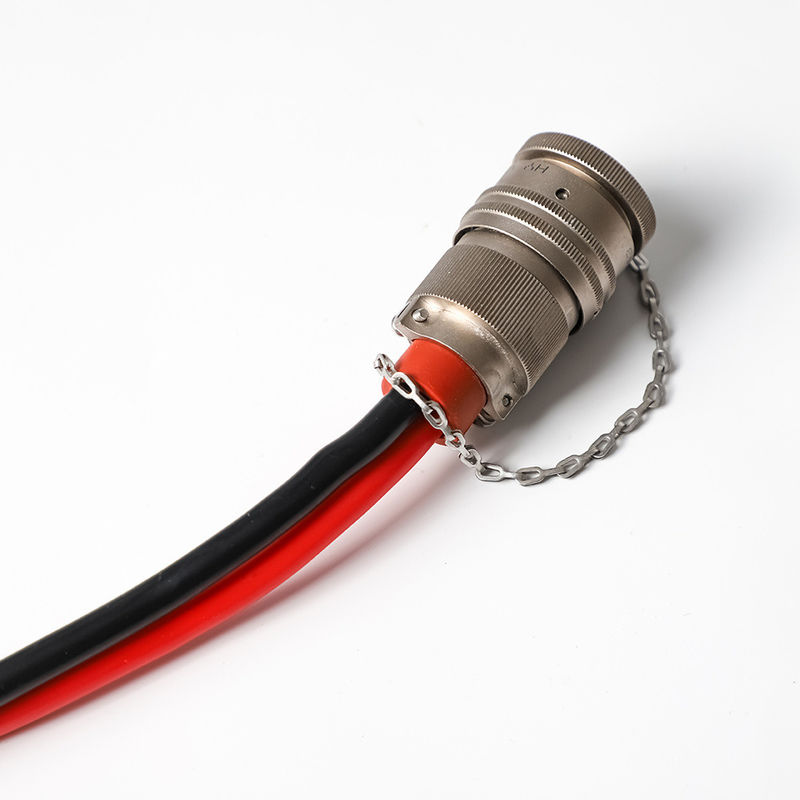

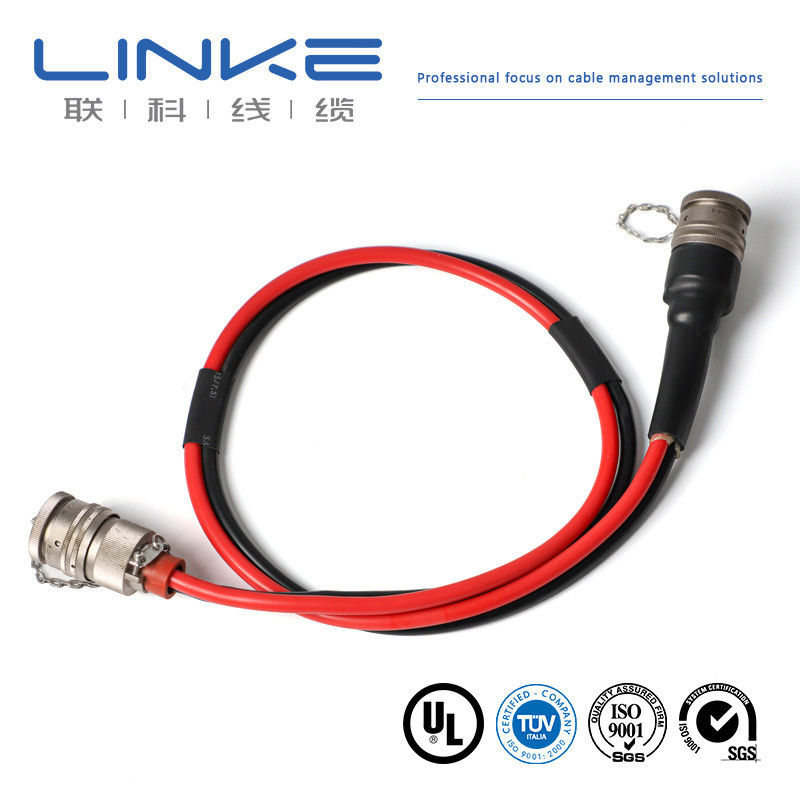

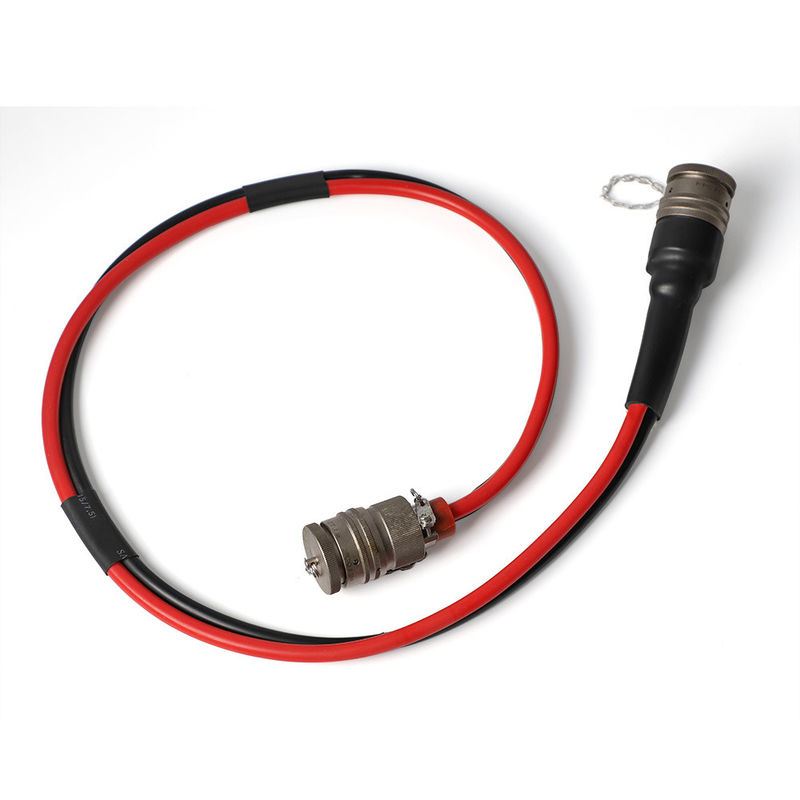

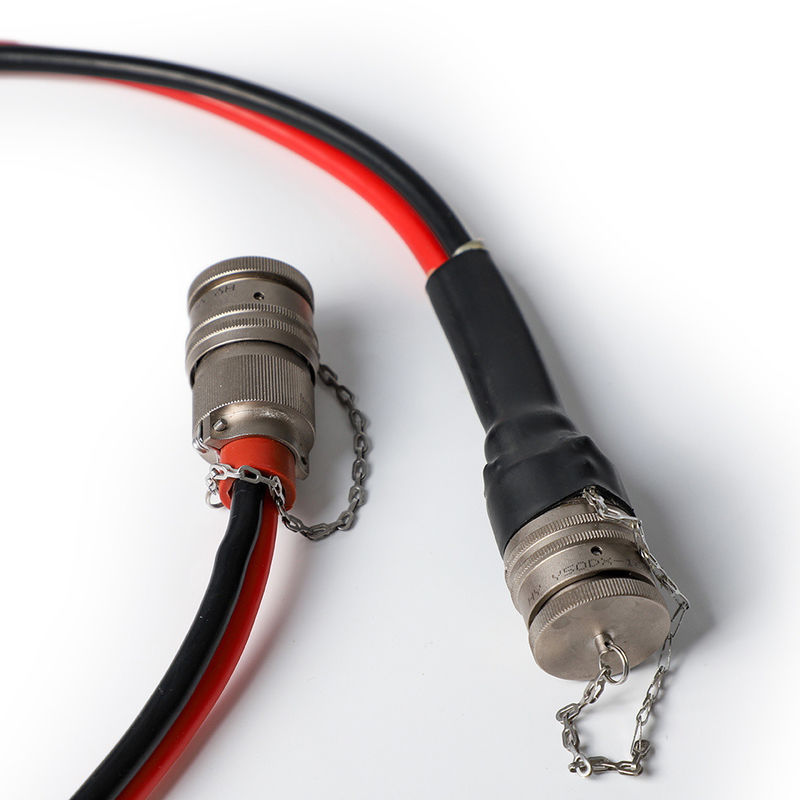

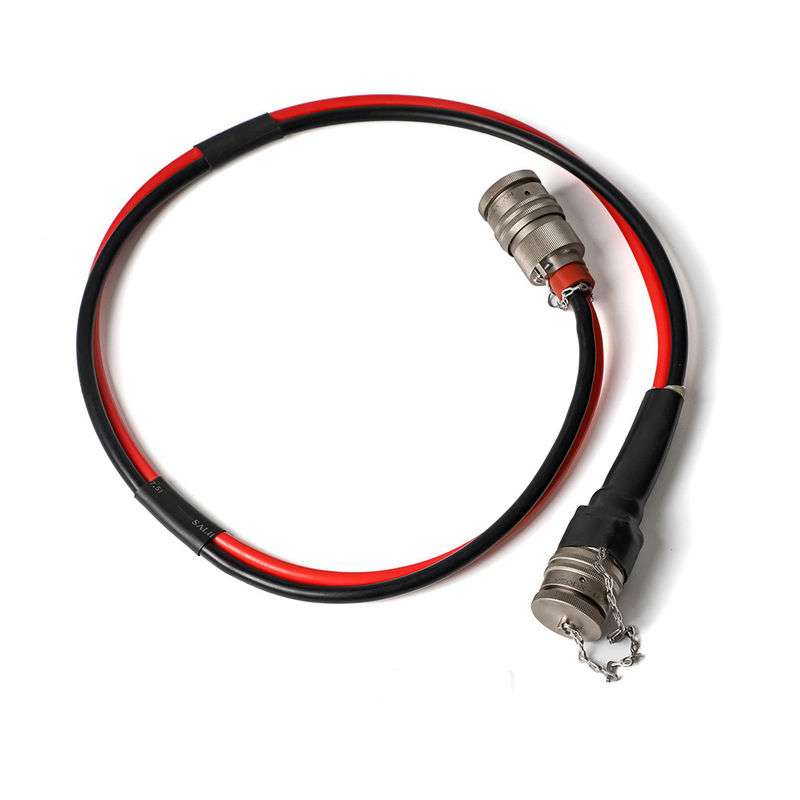

EV Flexibele Kabel met IEC 62196-2 en SAE J1772

1500 V batterij bedrading harnas

Silicone jacket batterij bedrading harnas

UL-certificering voor batterijkabels

Plaats van herkomst:

Guangdong, China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Model-NR.:

LK-EV14

Versterking:

1200A

Kleur:

Aangepast

Aangepast:

Aangepast

Stekkertype:

IEC 62196-2 (type 2), SAE J1772 type 1

Geleider:

Kaal koper

Structuur:

3034/0.20

Jasje:

Siliconen

Gebruik:

Opladen

Transportpakket:

Rollen

Specificatie:

Handelsmerk:

Linke

Oorsprong:

China

Hs-code:

94054090

Levering vermogen:

100000000

Pakketgrootte:

60.00cm * 55.00cm * 50.00cm

Brutogewicht pakket:

118.000kg

After-sales service:

1 jaar

Garantie:

1 jaar

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Monsters:

US$ 1000/PCS 1 PCS (min.Order)

Maatwerk:

Beschikbaar

Verzendkosten:

over verzendkosten en geschatte levertijd.

Eerste betaling Volledige betaling

Munteenheid:

US$

Retourneren en terugbetalingen:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Materiaal geleider:

koper/vertind koper

Dirigenttype:

Gedraaide draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

isolatiematerialen:

aanpassen: PVC, PE, XLPE, EPR, SIR

Specificaties:

0,1-450 mm²

Nominale spanning:

300-600V

nominale temperatuur:

-60 ± 200 ℃

Kleur:

Pas aan

type:

Geïsoleerd

Pakket:

Per rol

Kern:

200.000 sets per jaar

Doorlooptijd:

7-15 dagen

Markeren:

1500 V batterij bedrading harnas

Silicone jacket batterij bedrading harnas

UL-certificering voor batterijkabels

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Video

Slow EV Charging Station 32A Booster Jumper Elektric Power Charging Cable

Krijg Beste Prijs

Video

5m elektrische voertuigopladerkabel 16A 32A TUV Sud gecertificeerde AC-station aansluiting

Krijg Beste Prijs

Video

CCS2 250A EUROPESE STANDARD DC-laadmachine Voertuigconnector,DC-laadkabel,DC-laader

Krijg Beste Prijs

Video

Zwarte UL 62 32A 5p 2c10AWG 1c10AWG 3c*18AWG EV Charging Eve kabel met koperdraden

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Silicone Jacket EV flexibele kabel 1500V batterij kabelboom met UL-certificering

Productspecificaties

NAAM VAN DE KABEL	EV-kabel
KABEL SPEC	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0,75mm2)(P2)+(7C×0,75mm2) RoHS-conform

Gedetailleerde constructie

Item	Geleidermateriaal	Maat	OD (Ref.)
EEN: 2C×80mm2	Ontbloot koper gestrand	2580/0,20 ±0,008 mm	12,40 ± 0,25 mm
B: 1C×25mm2	Ontbloot koper gestrand	798/0,20 ±0,008 mm	7,00 ± 0,20 mm
C: 1C×4mm2	Ontbloot koper gestrand	224/0,15±0,008 mm +10/1#Tinsel+1000D Kevlar	2,70 ± 0,15 mm

Isolatiedetails

Materiaal	Min. gemiddelde dikte	Minimale dikte op elk punt	O.D
Thermoplastisch (EF2585,85±3A)	1,60 mm	1,34 mm	15,60 ± 0,40 mm

Elektrische kenmerken

Eigendom	Waarde
Nominale spanning	Gelijkstroom 1000 V
Nominale temperatuur	Jasje -40~90ºC, Isolatie -40~125ºC
Max. geleiderweerstand (20ºC)	A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km

Merk	LINKE	Dwarsdoorsnede (mm²)	0,01-500 mm²
Draadmeter (AWG)	[bijvoorbeeld 24AWG, 28AWG]	Geleider	Vertind koper / blank koper, gebaseerd op de eisen van de klant
Isolatie materiaal	PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere	Jasmateriaal	[PVC/PU/Rubber/Vlecht/etc.]
Certificeringen	RoHS/REACH/UL/CE/IP68/enz	Aangepaste lengte	[bijv. 1m, 3ft, 5m ±5% tolerantie]
Kabeltype	[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.]	Afscherming	[Afgeschermd/onafgeschermd/gevlochten schild]
Impedantie	[bijvoorbeeld 75Ω (voor coaxkabels)]	Bedrukking/logo	[Tekst/Label/Logo, max. 20 tekens]
Buigradius	[bijv. ≥5× kabeldiameter]	Huidige beoordeling	[bijvoorbeeld 5A]
Spanningswaarde	[bijvoorbeeld 30V AC/DC]	Connectormateriaal	[Verguld/vernikkeld/Messing/etc.]
Connectoren	[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45]	Jasje	XLPE of PE of PVC RUBBER
Levertijd	7-14 dagen na bevestiging van de bestelling	Kleuren	[Zwart/wit/rood/aangepaste Pantone/etc.]
temperatuur	Minus-70℃tot 350℃ (-70℃ ~ 350℃)	Pakket	Rol/doos/plaat/aangepast
Ondersteunende diensten	meerkoloms {3}{l}{aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld)

Onafhankelijk laboratorium•Volledige testapparatuur•Volledige kwaliteitscontrole

We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.

Nee.	Testitem	Testconditie	Testvereiste	Testgegevens	Resultaat
1	Structuurinspectie	1. Houd u aan de draadgroottetabel2. Minimale dikte ≥ 80% van de gemiddelde dikte	Houd u aan de draadgroottetabel	Raadpleeg het testrecord	Doorgang
2	Thermische schok	Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af tot kamertemperatuur en observeer het monster vervolgens	Geen scheuren op het monsteroppervlak	Geen scheuren	Doorgang
3	Warmte vervorming	1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie	1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50%	Raadpleeg het testrecord	Doorgang
4	FT2	Breng eenmalig een standaardvlam aan op een hoogte van 125 mm	1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen	Raadpleeg het testrecord	Doorgang
5	Veroudering	1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte	1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering	Raadpleeg het testrecord	Doorgang
6	Koude bocht	Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen	Geen scheuren op het monsteroppervlak	Geen scheuren	Doorgang
7	Geleider weerstand	Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter	Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km	Raadpleeg het testrecord	Doorgang

Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en

Bied professionele oplossingen voor de kabel en draad, vooral voor de

verschillende industriële klanten. Het bevat:

Humanoïde robotkabel,

AI stroomkabel/datakabel,

Halfgeleiderkabel/industriële automatische kabel,

Sensorkabel,

Nieuwe energiekabel,

Medische schoonheidsdraad,

UL-draadkabel,

Linke Cable beschikt over gediversifieerde productontwikkelingsmogelijkheden en technische mogelijkheden ter ondersteuning van gediversifieerde

behoeften van de klant. We hebben de volgende productautorisatie verkregen:UL 758,CCC,RoH's,BEREIK,CE; Wij

het volgende kwaliteitsmanagementsysteem hebben verkregen:ISO9001-2015(Alle producten); ISO13485

(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)

Fabrikantinformatie

Draad- en kabelfabrikant Linke Cable Technology Co., Ltd is een toonaangevende kabelleverancier in China met meer dan 10 jaar ervaring in R&D, productie en marketing van draad en kabel. Wij zijn gespecialiseerd in:

EV-oplaadkabel
Medische kabel
Siliconen kabel
Auto-kabel
Kabeloplossingen op maat

Onze certificeringen

UL1007
UL1185
UL1672
UL10070
UL10483
UL1015
UL1569
UL10012
UL10269
ISO9001
ISO13485
TS16949

Veelgestelde vragen

1. Bent u een fabrikant of handelsonderneming?

Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van het begin tot het einde controleren. Welkom om ons te bezoeken. We halen je op in Shenzhen.

2. Hoe kan ik een monster krijgen om uw kwaliteit te testen?

De monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat ze de koerierskosten betalen.

3. Wat is uw minimale bestelhoeveelheid?

Normaal gesproken 100 meter. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeetransport is de beste optie.
