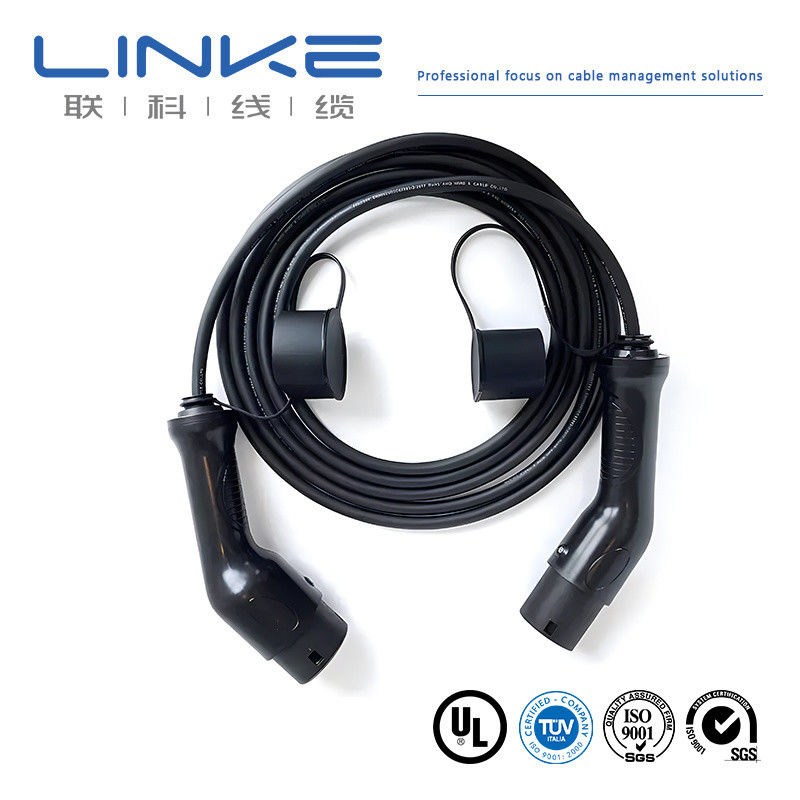

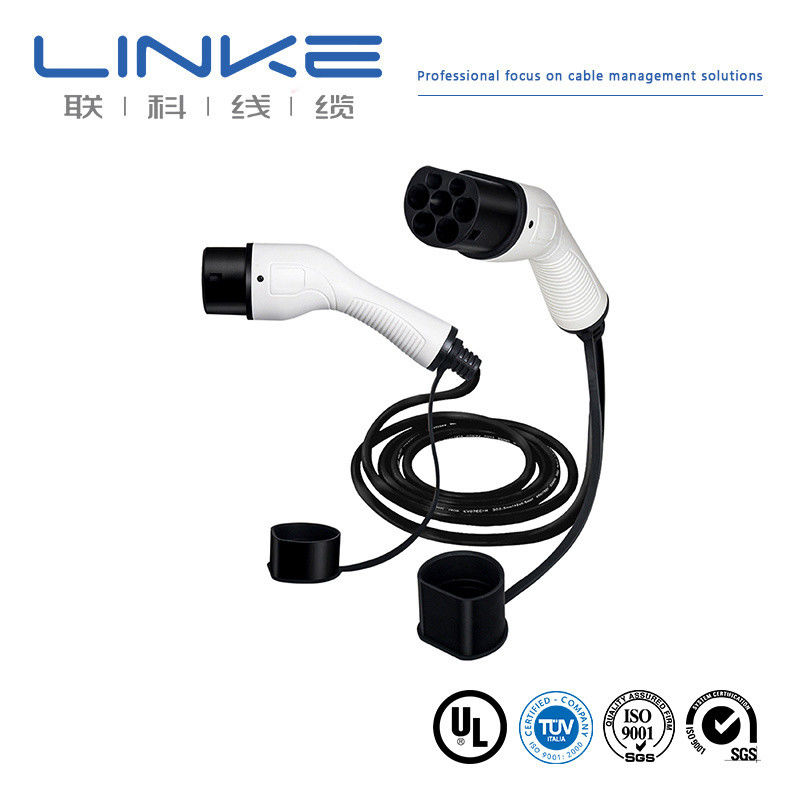

3034/0.20 Structuur 380v UL 62 32A 5p 2c*10AWG 1c*10AWG 3c*18AWG EV Charging Evt Kabel

3034/0.20 Structuur 380v UL 62 32A 5p 2c10AWG 1c10AWG 3c*18AWG EV Charging Evt Kabel

380v UL EV-oplaadkabel

32A EV-oplaadkabel

5p EV-oplaadkabel

Plaats van herkomst:

China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

3034/0.20 Structuur 380v UL 62 32A 5p 2c*10AWG 1c*10AWG 3c*18AWG EV Charging Evt Kabel

Productdetails

Conductor:

met een breedte van niet meer dan 15 mm

Structuur:

3034/0.20

Jacket:

PVC

Gebruik:

Opladen

IP-klasse:

IP66

Kleur:

Zwart

Type geleider:

met een breedte van niet meer dan 15 mm

Buitenmateriaal:

aanpassen:PVC、PE、LSFOH、siliconrubber

Isolerende Materialen:

aanpassen:PVC、PE 、XLPE、EPR、SIR

Kleur:

Aanpassen

Type:

Geïsoleerd

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakket:

door broodje

Kern:

Meerdere

Voortgangstijd:

7-15 dagen

Markeren:

380v UL EV-oplaadkabel

32A EV-oplaadkabel

5p EV-oplaadkabel

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

negotiable

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Video

Automobilische industriële draadkabel Harness OEM ODM Auto Molex Jst Connector Plug EV Charger Cable

Krijg Beste Prijs

CCS2 250A EUROPESE STANDARD DC-laadmachine Voertuigconnector,DC-laadkabel,DC-laader

Krijg Beste Prijs

Video

32A 5p EV Charger Cable Wand gemonteerd Op maat Beschikbaar Snelle oplaadkabel AC oplaadkabel

Krijg Beste Prijs

Video

Driefasige Type1-verlenging EV-oplaadkabel 50A 80A met geblokkeerde koperen aansluitingen

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Goedkwaliteit UL 62 32A 5P 2C*10AWG+1C*10AWG+3C*18AWG EV Charging EVT Cable

Vervaardiging		CABELNAAM	EV-kabel
		Specificatie van de kabel	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2
		RoHS-conform

Posten		Een: 2C × 80 mm2	B.: 1C × 25 mm2	C: 1C×4 mm2	D:(3C×0,75mm2)(P2)	E:(7C × 0,75 mm2)
Conductor	Materiaal	met een breedte van niet meer dan 50 mm
	Grootte	2580/0,20 ±0,008 mm	798/0,20 ±0,008 mm	224/0,15±0,008 mm +10/1# Tinsel+1000D Kevlar	40/0,15±0,008 mm+ 10/0.19mmTinsel+200DKevlar	40/0,15±0,008 mm+ 10/0.19mmTinsel+200D Kevlar
	Overdosis (ref.)	12.40±0.25 mm	7.00±0.20 mm	20,70 ± 0,15 mm	1.40±0.10 mm	1.40±0.10 mm
Isolatie	Materiaal	thermoplastische(EF2585,85±3A)
	Min. gemiddelde dikte	1.60mm	1.20mm	1.00 mm	0.50 mm	0.50 mm
	Min.dikte op elk punt	1.34mm	0.98mm	0.80 mm	0.35mm	0.35mm
	Een overdosis.	150,60 ± 0,40 mm	90,60 ± 0,30 mm	40,70 ± 0,20 mm	20,50 ± 0,10 mm	20,50 ± 0,10 mm
Kabels1	Füllstof	/			van katoen	van katoen
	Materiaal	/			AL-mylarIk heb een probleem.	niet-geweven
BRAID	Materiaal	/			met een breedte van niet meer dan 50 mm	/
	Grootte	/			0.12 mm≥ 60%	/
In-jacket	Materiaal	/			TPE	TPE
	Min. gemiddelde dikte	/			0.60mm	0.60mm
	Min.dikte op elk punt	/			0.42mm	0.42mm
	Een overdosis.	/			7.20±0.25 mm	90,70 ± 0,25 mm
Kabels	Füllstof	Versterkt PP-touw
	Materiaal	niet-geweven ((≥25% overlappend)
	Vergadering	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2
Kleding	Materiaal	TPU
	Min. gemiddelde dikte	2.80 mm
	Min.dikte op elk punt	2.28mm
	Een overdosis.	38.00+0.6/-1.00 mm

Elektrische kenmerken	FYSISCHE eigenschappen
Nominale spanning:DC 1000V	Treksterkte:≥ 20 MPa	Hoogtemperatuurdrukproef:≤ 50%
Nominale temperatuur:-40 °C tot 90 °C	Verlenging:≥ 300%	Warmte-schoktest:Geen scheur.
Isolatie -40~125oC	Gezonde leeftijd:110 ± 1 °C × 168 uur	Test van de verenigbaarheid:GB/T 33594
Max. geleiderweerstand(20oC):	Percentage van de oorspronkelijke treksterkte:≤ ± 30%	Test van de verpletteringsvermogen:GB/T 33594
Een:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km	Percentage van de oorspronkelijke verlenging:≤ ± 30%	Gekrompen rond de test:GB/T 33594
Isolatie Spanning weerstaan ((Core A & B,10m):	Vlamproef:GB/T 18380.12-2008	Min. Buigradius:6*OD
AC 2,5kV/5min,lekkuren≤ 5 mA	Kunstmatige weerproef:GB/T 33594	Slijtvastheid:≥2000 keer
Voltooide kabel Spanning weerstaan ((Core A tot A & B,10m):	Onderzoek op lage temperatuur:-40°C x 16H, geen scheuren.	Resistentie tegen chemische stoffen:GB/T 33594
AC 3,5 kV/15min,lekkuren≤ 5 mA	Chemisch stresszuur:N-oxalzuur alkalische oplossing, N-natriumhydroxide oplossing:GB/T 33594
Min. isolatieweerstand(20oC, kern A tot A&B):500MΩ.km	Voertuig rollen:Verplichtingen en testmethoden moeten in overeenstemming zijn met GB/T 20234.1-2015 7.21

Structuur
Nee, dat is niet zo.	geleider mm2				isolatie			20oCgeleiderweerstand (Ω/KM)
Nee, dat is niet zo.	geleidermm2	Structuur(N/mm)	Dirigent DIAmm)	Conductor	Dikte (mm)	Materiaal	isolatieOD (mm)	20oCgeleiderweerstand (Ω/KM)
EV-YJ	1.5	48/0.20	1.60	koperen	0.6	siliconen	2.90±0.15	≤ 12.7
EV-YJ	2.5	80/0.20	2.06	koperen	0.7	siliconen	3.50±0.15	≤ 7.60
EV-YJ	4	128/0.20	2.62	koperen	0.8	siliconen	4.30±0.15	≤ 4.71
EV-YJ	6	196/0.20	3.50	koperen	0.8	siliconen	5.10 ± 0.20	≤ 3.14
EV-YJ	10	322/0.20	4.50	koperen	1.00	siliconen	6.70±0.20	≤ 1.82
EV-YJ	16	513/0.20	5.70	koperen	1.10	siliconen	8.00±0.30	≤ 1.16
EV-YJ	25	798/0.20	7.10	koperen	1.3	siliconen	9.80 ± 0.30	≤ 0.743
EV-YJ	35	1121/0.20	8.50	koperen	1.3	siliconen	11.40±0.30	≤ 0.527
EV-YJ	50	1596/0.20	10.10	koperen	1.50	siliconen	13.50±0.30	≤ 0.368
EV-YJ	70	2242/0.20	12.10	koperen	1.50	siliconen	15.50±0.40	≤ 0.259
EV-YJ	95	3034/0.20	14.10	koperen	1.50	siliconen	17.50±0.50	≤ 0.196

Leider: Flexibel, kaal, gegalveerd koperdraad
Isolatie: Silicium
Keuze uit zwart, oranje, rood of geel blauw jasje, enkel & dubbel geïsoleerd.
SQ MM-maat (Europese stijl): van 4 tot 240 mm2
AWG-maat (Noord-Amerikaanse stijl): 0AWG-10AWG,
Breed temperatuurbereik: -60°C tot 200°C

2,Verschijnsel van lage viscositeit

Veelgestelde vragen

1. EenJij bent het. een fabrikant of handelsonderneming?
We zijn een professionele fabrikant. We kunnen uw bestelling controleren van het eerste begin tot het laatste.

We halen je in Shenzhen op.

2Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis, nieuwe klanten moeten de koerierkosten betalen.

3Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter, maar de kabel is erg zwaar.
Bestel maar een goede hoeveelheid om de vracht te vermijden.
Zeevervoer is de beste optie.

4Kan ik korting krijgen?
Het hangt af van uw hoeveelheid, we kunnen een korting maken en de vracht betalen.

5Accepteert uw bedrijf OEM-productie?
Ja, kan uw bedrijfsnaam afdrukken, we maken zelfs de kwaliteitskaart om uw bedrijf te promoten.
