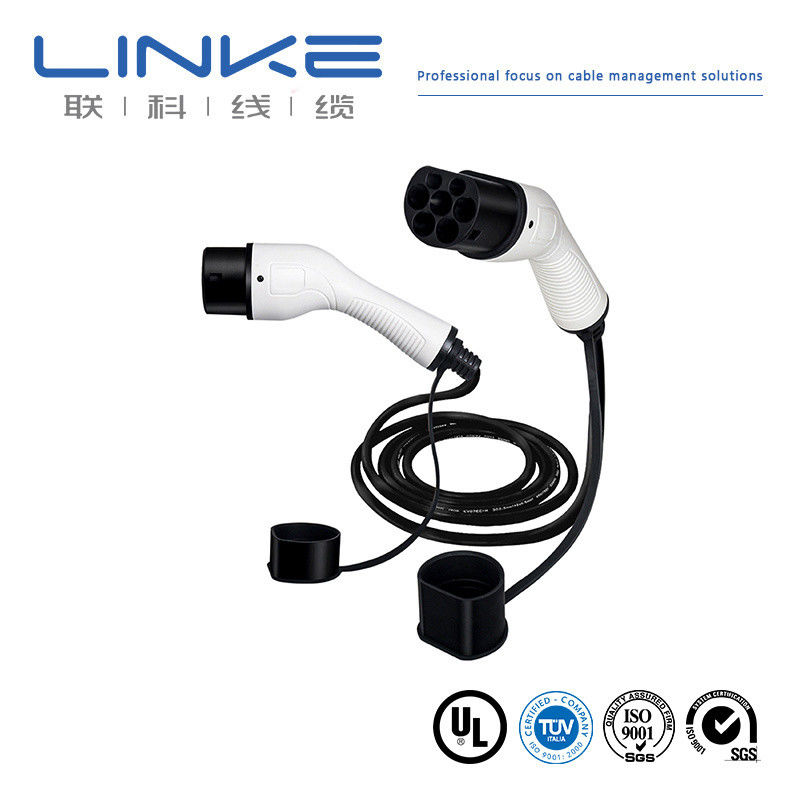

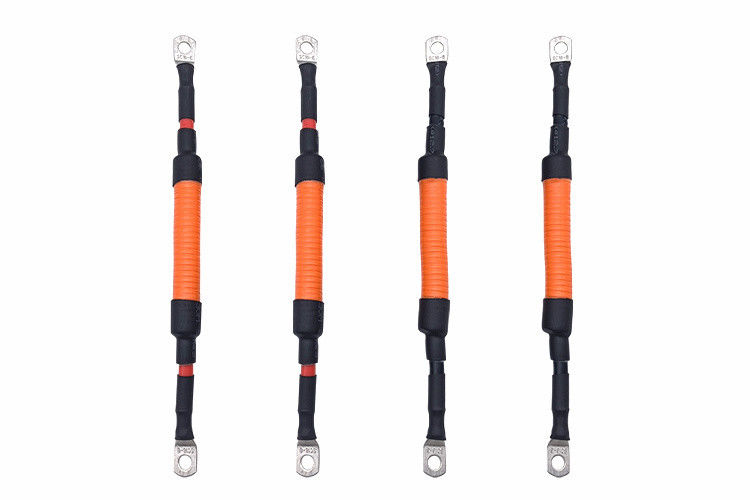

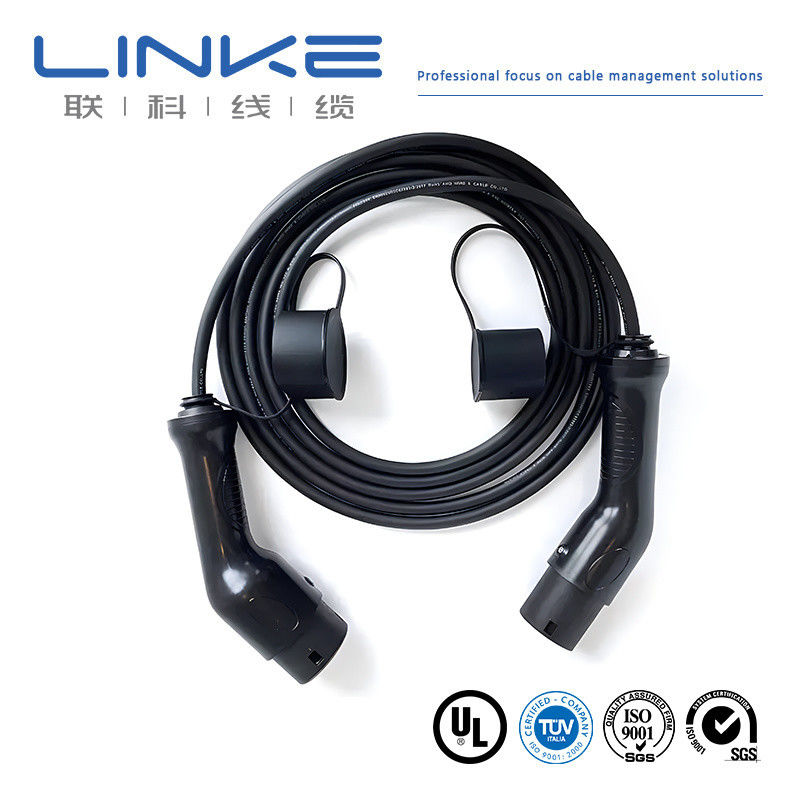

Aangepaste EV Hoogspanningsbatterij Aansluitkabel
Fabrieksop maat gemaakte nieuwe energie elektrische voertuig container stroombatterij aansluitkabel, hoogspanningslaadkabel en EV auto bedradingsharnas ontworpen voor optimale prestaties en veiligheid.
Productspecificaties
| SPECIFICATIE |
KABELNAAM |
EV Kabel |
| KABEL SPEC |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| RoHS-conform |
Gedetailleerde Constructie
| Item |
A: 2C×80mm² |
B: 1C×25mm² |
C: 1C×4mm² |
D: (3C×0.75mm²)(P2) |
E: (7C×0.75mm²) |
| GELEIDER |
|
| Materiaal |
Blank koperstreng |
| Grootte |
2580/0.20 ±0.008mm |
798/0.20 ±0.008mm |
224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| B.D. (Ref.) |
12.40±0.25mm |
7.00±0.20mm |
2.70±0.15mm |
1.40±0.10mm |
1.40±0.10mm |
| ISOLATIE |
|
| Materiaal |
Thermoplastisch(EF2585,85±3A) |
| Min. gemiddelde dikte |
1.60mm |
1.20mm |
1.00mm |
0.50mm |
0.50mm |
| Min. dikte op elk punt |
1.34mm |
0.98mm |
0.80mm |
0.35mm |
0.35mm |
| B.D. |
15.60±0.40mm |
9.60±0.30mm |
4.70±0.20mm |
2.50±0.10mm |
2.50±0.10mm |
Aanvullende Constructiedetails
| KABELS-1 |
Vulling |
/ |
Katoen |
Katoen |
| Materiaal |
/ |
AL-mylar(naar buiten gericht) |
Non-woven |
|
| VLECHTING |
|
| Materiaal |
/ |
Vertind koper |
/ |
|
| Grootte |
/ |
0.12mm,≥60% |
/ |
|
| IN-JACKET |
|
| Materiaal |
/ |
TPE |
TPE |
|
| Min. gemiddelde dikte |
/ |
0.60mm |
0.60mm |
|
| Min. dikte op elk punt |
/ |
0.42mm |
0.42mm |
|
| B.D. |
/ |
7.20±0.25mm |
9.70±0.25mm |
|
| KABELS |
|
| Vulling |
Versterkt PP touw |
| Materiaal |
Non-woven(≥25% overlapping) |
| Assemblage |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) |
| JAS |
|
| Materiaal |
TPU |
| Min. gemiddelde dikte |
2.80mm |
| Min. dikte op elk punt |
2.28mm |
| B.D. |
38.00+0.6/-1.00mm |
Prestatiekenmerken
| ELEKTRISCHE KENMERKEN |
FYSIEKE EIGENSCHAPPEN |
Nominale spanning: DC 1000V
Nominale temperatuur: Jas -40~90ºC
Isolatie -40~125ºC
Max. geleiderweerstand(20ºC):
A:0.242Ω/km B:0.78Ω/km
C:4.95Ω/km D&E:26Ω/km
Isolatie Spanningsweerstand(Kern A &B,10m):
AC 2.5kV/5min, lekstroom ≤5mA
Voltooide kabel Spanningsweerstand(Kern A tot A &B,10m):
AC 3.5kV/15min, lekstroom ≤5mA
Min. Isolatie weerstand(20ºC, Kern A tot A&B):500MΩ.km |
Treksterkte: ≥20MPa
Rek: ≥300%
Verouderde toestand: 110±1ºC×168h
Percentage oorspronkelijke treksterkte: ≤±30%
Percentage oorspronkelijke rek: ≤±30%
Hoge temperatuur druktest: ≤50%
Warmteschoktest: Geen barst
Compatibiliteitstest: GB/T 33594
Vlamtest: GB/T 18380.12-2008
Kunstmatige verweringstest: GB/T 33594
Lage temperatuur impacttest: -40ºC×16H, Geen barst
Chemische stress zuur: N-Oxal-zuur alkalische oplossing, N-natriumhydroxide oplossing:GB/T 33594
Voertuig rollen: Eisen en testmethoden consistent met GB/T 20234.1-2015 7.21 |
Aanvullende Prestatiespecificaties
| Verpletteringsweerstandstest: GB/T 33594 |
Gebogen rond de test: GB/T 33594 |
| Min. Buigradius: 6×OD |
Slijtvastheid: ≥2000 keer |
| Weerstand tegen chemicaliën: GB/T 33594 |
Kabelstructuurspecificaties
| NR. |
Geleider mm² |
Structuur(N/mm) |
Geleider DIA(mm) |
Geleider |
Dikte (mm) |
MATERIAAL |
Isolatie OD (mm) |
20ºC Geleiderweerstand (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
koper |
0.6 |
siliconen |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
koper |
0.7 |
siliconen |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
koper |
0.8 |
siliconen |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
koper |
0.8 |
siliconen |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
koper |
1.00 |
siliconen |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
koper |
1.10 |
siliconen |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
koper |
1.3 |
siliconen |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
koper |
1.3 |
siliconen |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
koper |
1.50 |
siliconen |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
koper |
1.50 |
siliconen |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
koper |
1.50 |
siliconen |
17.50±0.50 |
≤0.196 |
Belangrijkste Kenmerken
- Geleider: Flexibele blanke gegloeide koperdraad
- Isolatie: Siliconen
- Keuze uit zwarte, oranje, rode of gele blauwe jas
- Enkele en dubbele geïsoleerde opties beschikbaar
- SQ MM maten (Europese stijl): 4 mm² tot 240 mm²
- AWG maten (Noord-Amerikaanse stijl): 0AWG-10AWG
- Breed temperatuurbereik: -60°C tot 200°C
- Laag viskeus uiterlijk
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0.01-500mm² |
| Draaddikte (AWG) |
[bijv. 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, op basis van klantvereisten |
| Isolatiemateriaal |
PVC/TPU/Siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jas Materiaal |
[PVC/PU/Rubber/Vlechtwerk/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/etc |
Aangepaste Lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Stroom/Audio/Coaxiaal/Elektrisch/Automotive/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/Niet-afgeschermd/Vlechtwerk Afscherming] |
| Impedantie |
[bijv. 75Ω (voor coaxkabels)] |
Afdrukken/Logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Stroomsterkte |
[bijv. 5A] |
| Spanningswaarde |
[bijv. 30V AC/DC] |

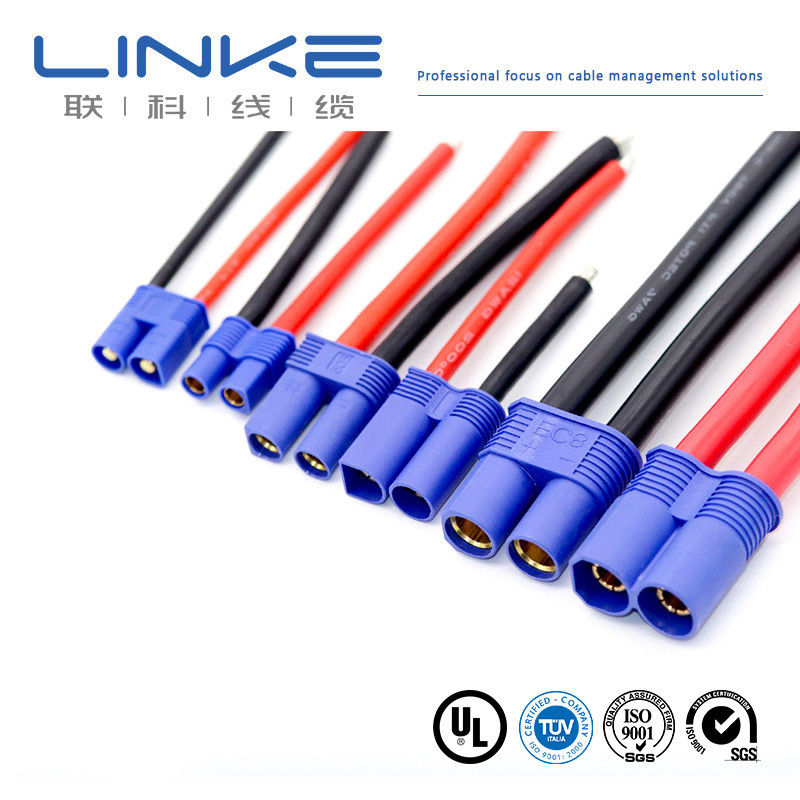

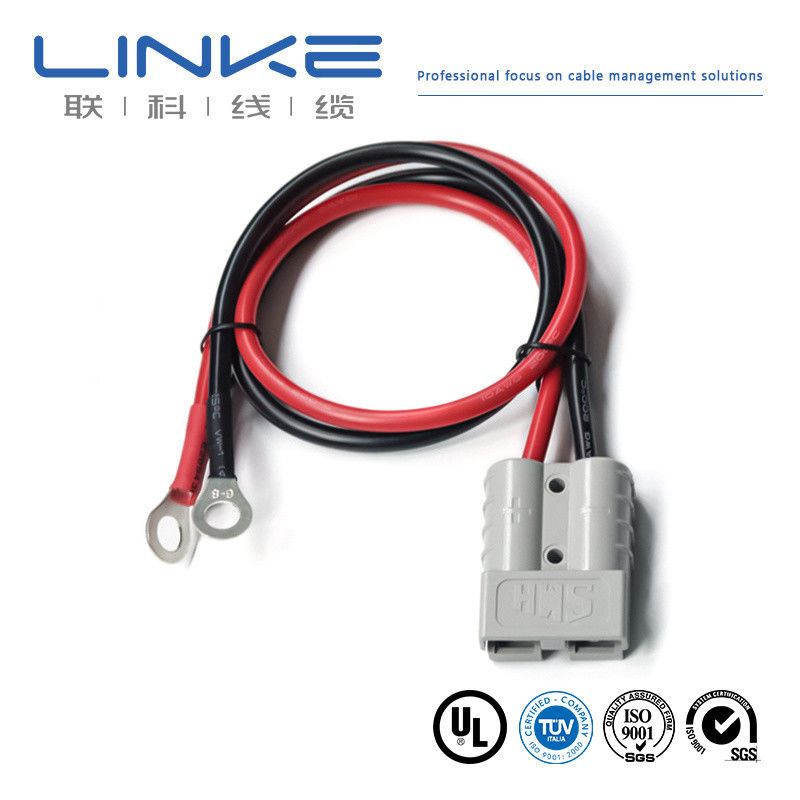

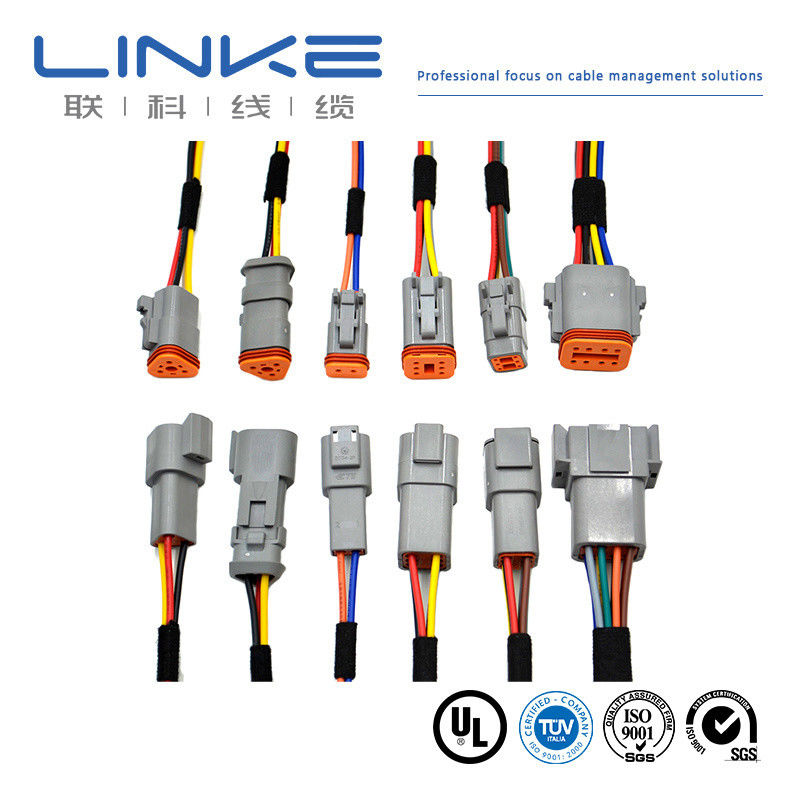

Connector Materiaal |
[Verguld/Vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3.5mm Jack, RJ45] |
Jas |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Min 70°C tot 350°C (-70°C ~ 350°C) |
Pakket |
Rol/doos/plaat/Aangepast |
| Ondersteunende Diensten |
aangepaste kabel, end-to-end oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijv. koper/nikkel verguld) |
Kwaliteitscertificeringen
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaat Bedradingsmateriaal
Geëxtrudeerde PVC Geïsoleerde Enkele, nominaal 105ºC, 1000V, Klasse I, Groep A, B, of AB, FT1 en/of FT2
Geëxtrudeerde PVC Niet-integrale Jas Kabel, nominaal 105°C, 1000V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
Geëxtrudeerde TPU Niet-integrale Jas Kabel, nominaal 80°C, 300V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
Veelgestelde Vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van begin tot eind controleren. Welkom om ons te bezoeken. Wij halen u op in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Nieuwe klanten worden verwacht te betalen voor de koerierskosten.
Wat is uw minimale bestelhoeveelheid?
Normaal 100m. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeevervoer is de beste optie.
Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.
Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken, en we maken zelfs een kwaliteitskaart op maat om uw bedrijf te promoten.
