Type 2 EV-oplaadkabel met kaal koperen geleider en TPE-mantel voor 7kw 11kw 22kw AC EV-opladers

5p EV Charging Eve kabel

32A EV-oplaadkabel

2c*10AWG EV Charging Eve kabel

Plaats van herkomst:

Guangdong, China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Model-NR.:

LK-EV102

Stekkertype:

IEC 62196-2 (type 2), SAE J1772 type 1

Geleider:

Kaal koper

Structuur:

3034/0.20

Jasje:

TPE

gebruik:

Opladen

Type:

Langzame EV-het Laden Post

Pakketgrootte:

50.00cm * 50.00cm * 50.00cm

Spanning:

380V

Monsters:

US$ 1000/PCS 1 PCS (min.Order)

Maatwerk:

Beschikbaar

Verzendkosten:

over verzendkosten en geschatte levertijd.

Retourneren en terugbetalingen:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Materiaal geleider:

koper/vertind koper

Dirigenttype:

Gedraaide draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

isolatiematerialen:

aanpassen: PVC, PE, XLPE, EPR, SIR

Specificaties:

0,1-450 mm²

Nominale spanning:

300-600V

nominale temperatuur:

-60 ± 200 ℃

Kleur:

Pas aan

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakket:

Per rol

Kern:

200.000 sets per jaar

Doorlooptijd:

7-15 dagen

Markeren:

5p EV Charging Eve kabel

32A EV-oplaadkabel

2c*10AWG EV Charging Eve kabel

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Verwante producten

Video

Tinned Koperen Geleider Liftkabel met PVC Isolatie en Aanpasbare Mantel voor Stroom- en Besturingsapplicaties

Krijg Beste Prijs

Video

Ronde draad-liftkabel met geblokkeerde koperen geleider en PVC-isolatie voor verschillende liften

Krijg Beste Prijs

Video

Geïsoleerde Aangepaste Flexibele Busbar Platte Koperen Busbar voor Batterij met 1200A Capaciteit

Krijg Beste Prijs

Video

1200A AMP Geïsoleerde Koperen Stroomrail met Aanpasbare Isolatie en Hoge Geleidbaarheid voor Vacuüm Elektrische Apparaten

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

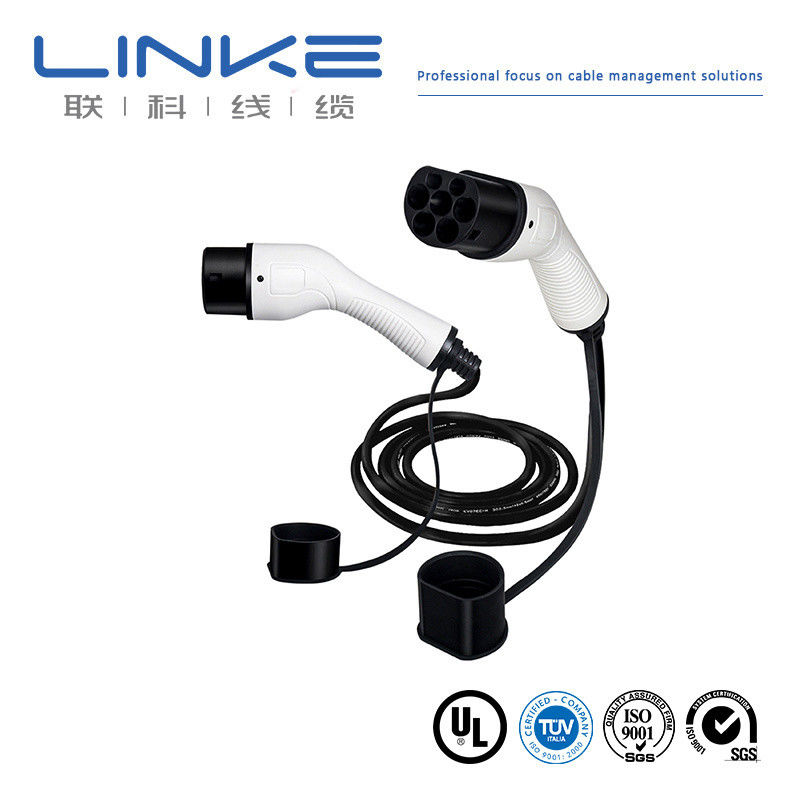

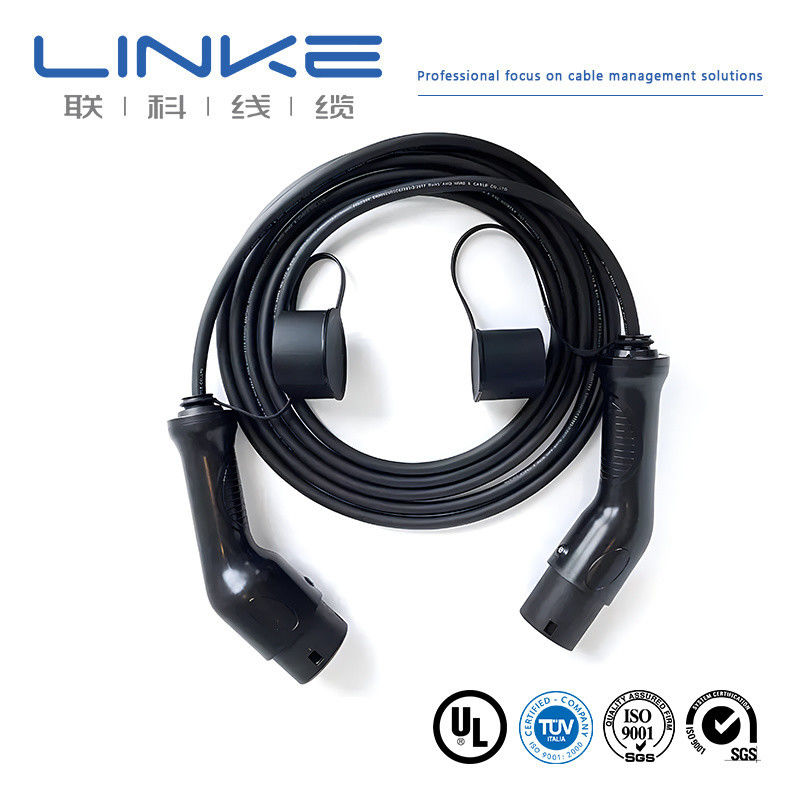

Type 2 naar Type 2 EV Laadkabel

Hoogwaardige AC EV Charger kabel verkrijgbaar in 7kW, 11kW en 22kW configuraties met lengteopties van 5m, 7m en 10m.

Productafbeeldingen

Technische Specificaties

SPECIFICATIE	KABELNAAM	EV Kabel
KABEL SPEC	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2 RoHS-conform

Gedetailleerde Constructie

Item	A: 2C×80mm2	B: 1C×25mm2	C: 1C×4mm2	D: (3C×0.75mm2)(P2)	E: (7C×0.75mm2)
GELEIDER
Materiaal	Ongecoat koperstreng
Grootte	2580/0.20 ±0.008mm	798/0.20 ±0.008mm	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar
B.D.(Ref.)	12.40±0.25mm	7.00±0.20mm	2.70±0.15mm	1.40±0.10mm	1.40±0.10mm

Elektrische Kenmerken

Nominale spanning: DC 1000V
Nominale temperatuur: Mantel -40~90ºC, Isolatie -40~125ºC
Max. geleiderweerstand(20ºC):
A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolatiespanning weerstand: AC 2.5kV/5min
Voltooide kabelspanning weerstand: AC 3.5kV/15min
Min. Isolatietweerstand: 500MΩ.km

Fysische Eigenschappen

Treksterkte: ≥20MPa
Rek: ≥300%
Vlamtest: GB/T 18380.12-2008
Min. Buigradius: 6*OD
Slijtvastheid: ≥2000keer
Laagtemperatuur slagtest: -40ºC×16H, Geen scheur

Kabelstructuur Specificaties

NR.	Geleider mm2	Isolatie	20ºC Geleiderweerstand (Ω/KM)
EV-YJ	1.5	48/0.20	≤12.7
EV-YJ	2.5	80/0.20	≤7.60
EV-YJ	4	128/0.20	≤4.71
EV-YJ	6	196/0.20	≤3.14
EV-YJ	10	322/0.20	≤1.82
EV-YJ	16	513/0.20	≤1.16
EV-YJ	25	798/0.20	≤0.743
EV-YJ	35	1121/0.20	≤0.527
EV-YJ	50	1596/0.20	≤0.368
EV-YJ	70	2242/0.20	≤0.259
EV-YJ	95	3034/0.20	≤0.196

Belangrijkste Kenmerken

Geleider: Flexibele onbehandelde koperdraad
Isolatie: Siliconenmateriaal
Verkrijgbaar in zwarte, oranje, rode, gele of blauwe mantelkleuren
Enkele en dubbele isolatie opties
SQ MM maten (Europese stijl): 4 mm2 tot 240 mm2
AWG maten (Noord-Amerikaanse stijl): 0AWG-10AWG
Breed temperatuurbereik: -60°C tot 200°C
Lage viscositeit uiterlijk voor eenvoudig hanteren

Certificeringen & Normen

UL1007, UL1185, UL1672, UL10070, UL10483
UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725
UL20233, UL20280, UL20963, UL2103, UL2463
UL2517, UL2587, UL2835, UL20276, UL20549
UL21198, 2104, UL2464, UL2576, UL2661
UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaat Bedradingsmateriaal

Veelgestelde Vragen

1. Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van begin tot eind controleren. Welkom om ons te bezoeken. Wij halen u op in Shenzhen.

2. Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Nieuwe klanten worden verwacht de koerierskosten te betalen.

3. Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100m. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeevervoer is de beste optie.

4. Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.

5. Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken en zelfs de kwaliteitskaart aanpassen om uw bedrijf te promoten.
