Premium Hoogspannings 380V EV Kabelboom met Blote Koperen Geleider en Rubberen Mantel voor Elektrische Voertuigen

2c*10AWG EV-laadkabel

3c*18AWG EV-laadkabel

5p EV-oplaadkabel

Plaats van herkomst:

Guangdong, China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Model-NR.:

LK-EV105

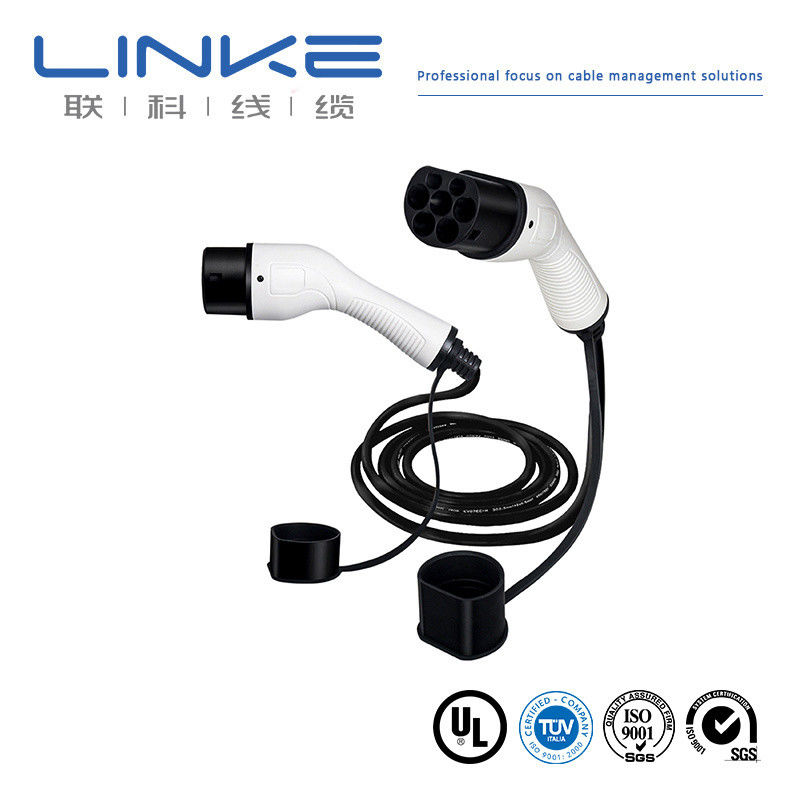

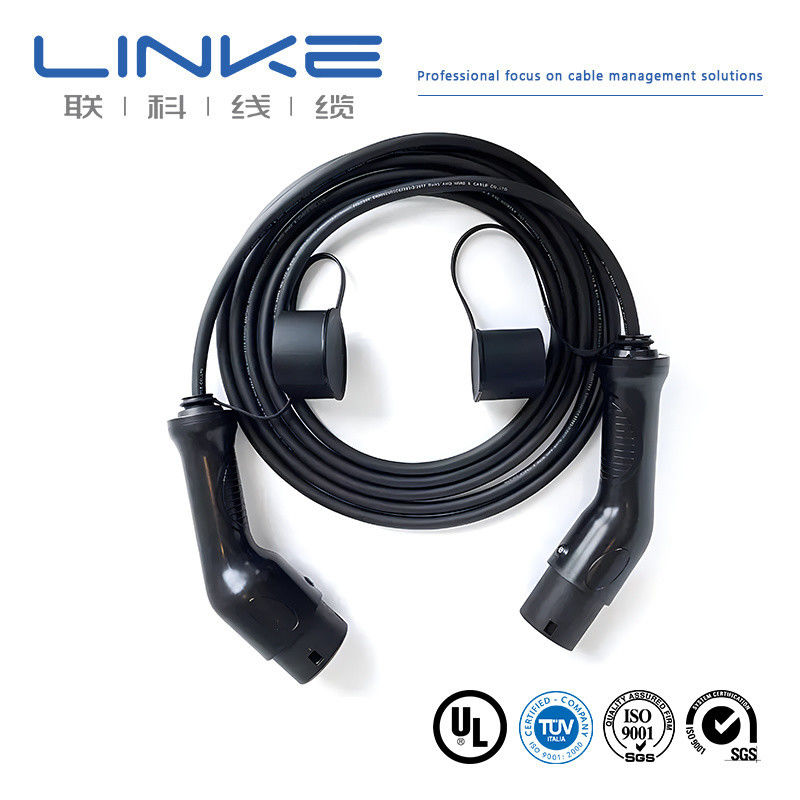

Stekkertype:

IEC 62196-2 (type 2), SAE J1772 type 1

Geleider:

Kaal koper

Structuur:

3034/0.20

Jasje:

Rubber

gebruik:

Opladen

Type:

Langzame EV-het Laden Post

Doorlooptijd:

7-15 dagen

Spanning:

380V

Kleur:

Zwart

Monsters:

US$ 1000/PCS 1 PCS (min.Order)

Maatwerk:

Beschikbaar

Verzendkosten:

over verzendkosten en geschatte levertijd.

Retourneren en terugbetalingen:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Materiaal geleider:

koper/vertind koper

Dirigenttype:

Gedraaide draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

isolatiematerialen:

aanpassen: PVC, PE, XLPE, EPR, SIR

Specificaties:

0,1-450 mm²

Nominale spanning:

300-600V

nominale temperatuur:

-60 ± 200 ℃

Kleur:

Pas aan

Type:

Geïsoleerd

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakket:

Per rol

Markeren:

2c*10AWG EV-laadkabel

3c*18AWG EV-laadkabel

5p EV-oplaadkabel

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Video

Tinned Koperen Geleider Liftkabel met PVC Isolatie en Aanpasbare Mantel voor Stroom- en Besturingsapplicaties

Krijg Beste Prijs

Video

Ronde draad-liftkabel met geblokkeerde koperen geleider en PVC-isolatie voor verschillende liften

Krijg Beste Prijs

Video

Geïsoleerde Aangepaste Flexibele Busbar Platte Koperen Busbar voor Batterij met 1200A Capaciteit

Krijg Beste Prijs

Video

1200A AMP Geïsoleerde Koperen Stroomrail met Aanpasbare Isolatie en Hoge Geleidbaarheid voor Vacuüm Elektrische Apparaten

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Premium hoogspannings EV-kabelboom voor elektrische voertuigen

Productspecificaties

KABELNAAM	EV-kabel
KABELSPECIFICATIE	2C×80mm²+1C×25mm²+1C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²) RoHS-conform

Gedetailleerde constructie

Artikel	Geleidermateriaal	Geleidermaat	B.D.(Ref.)
A: 2C×80mm²	Ongecoat koperen streng	2580/0.20 ±0.008mm	12.40±0.25mm
B: 1C×25mm²	Ongecoat koperen streng	798/0.20 ±0.008mm	7.00±0.20mm
C: 1C×4mm²	Ongecoat koperen streng	224/0.15±0.008mm+10/1#Tinsel+1000D Kevlar	2.70±0.15mm
D: (3C×0.75mm²)(P2)	Ongecoat koperen streng	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10mm
E: (7C×0.75mm²)	Ongecoat koperen streng	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	1.40±0.10mm

Isolatie- en mantel specificaties

Component	Materiaal	Min. gemiddelde dikte	B.D.
Isolatie	Thermoplastisch (EF2585,85±3A)	1.60mm - 0.50mm	15.60±0.40mm - 2.50±0.10mm
In-mantel	TPE	0.60mm	7.20±0.25mm - 9.70±0.25mm
Buitenmantel	TPU	2.80mm	38.00+0.6/-1.00mm

Elektrische en fysieke eigenschappen

Elektrische kenmerken	Fysieke eigenschappen
Nominale spanning: DC 1000V Nominale temperatuur: Mantel -40~90ºC, Isolatie -40~125ºC Max. geleiderweerstand (20ºC): A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km Isolatie spanningsweerstand: AC 2.5kV/5min, lekstroom ≤5mA Voltooide kabel spanningsweerstand: AC 3.5kV/15min, lekstroom ≤5mA Min. isolatieweerstand: 500MΩ.km	Treksterkte: ≥20MPa Rek: ≥300% Vlamtest: GB/T 18380.12-2008 Hoge temperatuur druktest: ≤50% Warmteschoktest: Geen scheur Compatibiliteitstest: GB/T 33594 Knikweerstandstest: GB/T 33594 Min. buigradius: 6OD Slijtvastheid:* ≥2000 keer

EV-kabelstructuurreferentie

Type	Geleider mm²	Structuur	Geleidermateriaal	Isolatiedikte	Isolatiemateriaal	Isolatie B.D.	20ºC geleiderweerstand
EV-YJ	1.5	48/0.20	koper	0.6	siliconen	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	koper	0.7	siliconen	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	koper	0.8	siliconen	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	koper	0.8	siliconen	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	koper	1.00	siliconen	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	koper	1.10	siliconen	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	koper	1.3	siliconen	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	koper	1.3	siliconen	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	koper	1.50	siliconen	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	koper	1.50	siliconen	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	koper	1.50	siliconen	17.50±0.50	≤0.196

Belangrijkste kenmerken

Geleider: Flexibele onbehandelde gegloeide koperdraad
Isolatie: Siliconen
Kleur opties: Zwarte, oranje, rode, gele, blauwe mantel
Isolatietypes: Enkele en dubbele isolatie
SQ MM maten (Europese stijl): 4 vierkante mm tot 240 vierkante mm
AWG maten (Noord-Amerikaanse stijl): 0AWG-10AWG
Breed temperatuurbereik: -60°C tot 200°C

Certificeringen en kwaliteitsnormen

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaat bedradingsmateriaal
Geëxtrudeerde PVC-geïsoleerde enkele, nominaal 105ºC, 1000V
Geëxtrudeerde PVC-kabel met niet-integrale mantel, nominaal 105ºC, 1000V
Geëxtrudeerde TPU-kabel met niet-integrale mantel, nominaal 80ºC, 300V

Veelgestelde vragen

1. Bent u een fabrikant of handelsonderneming?

Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van begin tot eind controleren. Welkom om ons te bezoeken. Wij halen u op in Shenzhen.

2. Hoe kan ik een monster krijgen om uw kwaliteit te testen?

De monsters zijn gratis voor u. Nieuwe klanten worden verwacht de koerierskosten te betalen.

3. Wat is uw minimale bestelhoeveelheid?

Normaal gesproken 100m. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeevervoer is de beste optie.

4. Kan ik korting krijgen?

Het hangt af van uw hoeveelheid. Wij kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.

5. Accepteert uw bedrijf OEM-productie?

Ja, we kunnen uw bedrijfsnaam afdrukken, en we maken zelfs een kwaliteitskaart op maat om uw bedrijf te promoten.

Voor meer informatie, neem gerust contact met ons op!
