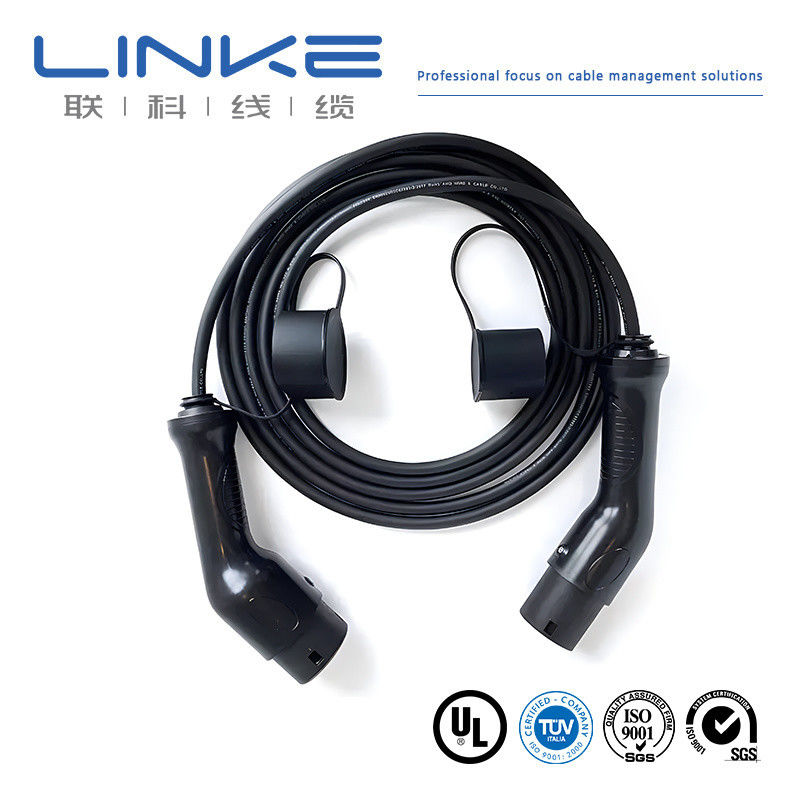

Op maat gemaakte 310S EV-PTC zonne-energie-kabel
Hoogspanningselektrische draad voor het opladen van fotovoltaïsche batterijen en voor toepassingen op het gebied van nieuwe energiebronnen.
Productspecificaties
| Kabelnaam |
EV-kabel |
| Kabelspecificatie |
2C×80mm2+1C×25mm2+2C×4mm2+3C×0.75mm2+7C×0.75mm2 |
| Naleving |
RoHS-conform |
Gegevens van de dirigent
| Artikel 1 |
Materiaal |
Grootte |
Overdosis (ref.) |
| A: 2C × 80 mm2 |
met een breedte van niet meer dan 50 mm |
2580/0,20 ±0,008 mm |
12.40±0.25 mm |
| B: 1C × 25 mm2 |
met een breedte van niet meer dan 50 mm |
798/0,20 ±0,008 mm |
7.00±0.20 mm |
| C: 1C × 4 mm2 |
met een breedte van niet meer dan 50 mm |
224/0,15±0,008mm + 10/1# Tinsel+1000D Kevlar |
20,70 ± 0,15 mm |
| D: (3C × 0,75 mm2) ((P2) |
met een breedte van niet meer dan 50 mm |
40/0.15±0.008mm + 10/0.19mm Tinsel+200D Kevlar |
1.40±0.10 mm |
| E: (7C × 0,75 mm2) |
met een breedte van niet meer dan 50 mm |
40/0.15±0.008mm + 10/0.19mm Tinsel+200D Kevlar |
1.40±0.10 mm |
Isolatiespecificaties
| Artikel 1 |
Materiaal |
Min. Gemiddelde dikte |
Min. Dikte op elk punt |
Een overdosis. |
| A-E |
thermoplastisch (EF2585,85±3A) |
1.60 mm - 0.50 mm |
1.34 mm - 0.35 mm |
15.60±0.40 mm - 2.50±0.10 mm |
Elektrische kenmerken
Nominale spanning:DC 1000V
Nominale temperatuur:Jacket -40~90°C, Isolatie -40~125°C
Maximale geleiderweerstand (20°C):A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolatie Spanning weerstaan:AC 2,5kV/5min, lekstroom ≤5mA
Voltooide kabel Spanning weerstaan:AC 3,5kV/15min, lekstroom ≤5mA
Min. isolatieweerstand (20°C):500MΩ.km
Fysieke eigenschappen
Treksterkte:≥ 20 MPa
Verlenging:≥ 300%
Hoogtemperatuurdrukproef:≤ 50%
Verwarmingsschoktest:Geen scheur.
Vlamproef:GB/T 18380.12-2008
Min. buigradius:6×OD
Abrasiebestendigheid:≥ 2000 keer
Kenmerken van de kabelconstructie
- Leider:met een breedte van niet meer dan 50 mm
- Isolatie:Silicaat
- Kleurenopties:Zwarte, oranje, rode, gele, blauwe jas.
- Eenvoudig en dubbel geïsoleerd beschikbaar
- SQ MM-maat (Europese stijl):4 tot 240 m2
- AWG-maat (Noord-Amerikaanse stijl):0AWG-10AWG
- Breed temperatuurbereik:-60°C tot 200°C
- Verschijnsel van lage viscositeit
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten op maat gemaakte kabels, end-to-end oplossingen, met inbegrip van het nauwkeurig snijden, krimpen en installeren van steken (specificeer materiaal,bijv. koper/nikkel) |
Kwaliteitscertificaten
UL1007 UL1185 UL1672 UL10070 UL10483 UL1015 UL1569 UL10012 UL10269 ISO9001 ISO13485 TS16949 CNR
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Eengeleider, thermoplastische isolatie)
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
ISO9001 en ISO13485, TS16949
CNR - Bedradingsmateriaal van apparaten
Extrudeerd PVC geïsoleerd enkelvoudig, 105oC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
Extrudeerde PVC-kabel met niet-integral hoesje, met een nominale temperatuur van 105 °C, 1000 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2
Extrudeerde TPU-kabel met niet-integral jasje, bedoeld bij 80 °C, 300 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2
