IEC 62196-2 Plug-in EV-laadkabel met CE TUV-certificaat en Bare Copper Conductor voor Slow EV-laadstation

Langzame EV-laadstationkabel

Kabel van het laadstation van de TUV EV

IEC 62196-2 Plug-in EV-oplaadkabel

Plaats van herkomst:

Guangdong, China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Model-NR.:

LK-EV55

Oplaadmethode:

Snelle last

Stekkertype:

IEC 62196-2 (type 2), SAE J1772 type 1

Geleider:

Kaal koper

Structuur:

3034/0.20

Jasje:

Siliconen

gebruik:

Opladen

After-sales service:

1 jaar

Type:

Langzame EV-het Laden Post

Garantie:

1 jaar

Transportpakket:

Rollen

Specificatie:

Handelsmerk:

Linke

Oorsprong:

China

HS-code:

94054090

Levering vermogen:

100000000

Pakketgrootte:

60.00cm * 55.00cm * 50.00cm

Brutogewicht pakket:

30.000kg

Aantal laadinterfaces:

Eén stapel met meerdere ladingen

Locatie:

privé-gebruik

Installatie:

Wandmontage

Maatwerk:

Beschikbaar

Verzendkosten:

over verzendkosten en geschatte levertijd.

Eerste betaling Volledige betaling

Munteenheid:

US$

Retourneren en terugbetalingen:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Materiaal geleider:

koper/vertind koper

Dirigenttype:

Gedraaide draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

isolatiematerialen:

aanpassen: PVC, PE, XLPE, EPR, SIR

Specificaties:

0,1-450 mm²

Nominale spanning:

300-600V

nominale temperatuur:

-60 ± 200 ℃

Kleur:

Pas aan

Type:

Geïsoleerd

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakket:

Per rol

Kern:

200.000 sets per jaar

Doorlooptijd:

7-15 dagen

Markeren:

Langzame EV-laadstationkabel

Kabel van het laadstation van de TUV EV

IEC 62196-2 Plug-in EV-oplaadkabel

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

预付款 +发货付尾款

Levering vermogen

50000M/DAY

Verwante producten

Aanpasbare blanke koperen geleider EV HV-kabel IP66-gecertificeerd hoogspanningslaadkabel voor kabelboom in de auto-industrie

Krijg Beste Prijs

Video

IEC 62196-2 Plug-in EV-laadkabel met CE TUV-certificaat en Bare Copper Conductor voor Slow EV-laadstation

Krijg Beste Prijs

Video

UL TUV-gecertificeerde brandwerende EV HV-kabel met PVC-mantel en XLPE-isolatie

Krijg Beste Prijs

Video

1200A AMP Flexibele Koperen Busbar

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

IEC 62196-2 Plug Slow EV Charging Station Cable

Professionele laadkabel voor elektrische voertuigen met CE TUV-certificaat voor betrouwbare langzame laadtoepassingen

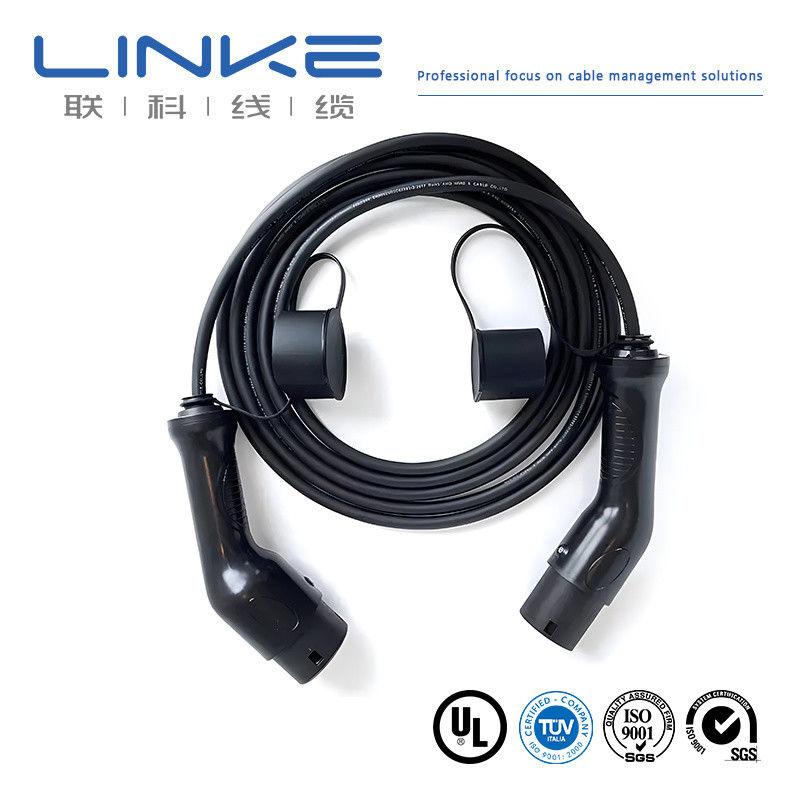

Foto's van producten

Technische specificaties

Kabelbouw

Specificatie	Detail
Kabelnaam	EV-kabel
Kabelspecificatie	2C80mm2+1C25mm2+2C4mm2+(3C0.75mm2)(P2)+(7C*0.75mm2) RoHS-conform

Gegevens van de dirigent

Artikel 1	Materiaal	Grootte	Overdosis (ref.)
A: 2C*80mm2	met een breedte van niet meer dan 50 mm	2580/0,20 ±0,008 mm	12.40±0.25 mm
B: 1C*25 mm2	met een breedte van niet meer dan 50 mm	798/0,20 ±0,008 mm	7.00±0.20 mm
C: 1C*4 mm2	met een breedte van niet meer dan 50 mm	224/0.15±0.008mm +10/1# Tinsel+1000D Kevlar	20,70 ± 0,15 mm
D: (3C*0,75mm2) ((P2)	met een breedte van niet meer dan 50 mm	40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar	1.40±0.10 mm
E: (7C*0,75 mm2)	met een breedte van niet meer dan 50 mm	40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar	1.40±0.10 mm

Isolatie eigenschappen

Component	Materiaal	Min. Gemiddelde dikte	Min. Dikte op elk punt	Een overdosis.
Isolatie	thermoplastisch (EF2585,85±3A)	1.60mm	1.34mm	150,60 ± 0,40 mm
In-jacket	TPE	0.60mm	0.42mm	7.20±0.25 mm / 9.70±0.25 mm

Kabelbouw

Component	Detail
Füllstof	Versterkt PP-touw
Materiaal	niet-geweven (≥ 25% overlappend)
Vergadering	2C80mm2+1C25mm2+2C4mm2+(3C0.75mm2)(P2)+(7C*0.75mm2)

Specificaties van de jas

Parameter	Waarde
Materiaal	TPU
Min. Gemiddelde dikte	2.80mm
Min. Dikte op elk punt	2.28mm
Een overdosis.	38.00+0.6/-1.00 mm

Elektrische kenmerken

Parameter	Waarde
Nominale spanning	DC 1000V
Nominale temperatuur	Jacket: -40 °C tot 90 °C Isolatie: -40°C tot 125°C
Maximale weerstand van de geleider (20oC)	A: 0,242Ω/km B: 0,78Ω/km C: 4,95Ω/km D&E: 26Ω/km
Isolatie Spanning Tegenstand	AC 2,5kV/5min, lekstroom ≤5mA
Voltooide kabelspanningsweerstand	AC 3,5kV/15min, lekstroom ≤5mA
Min. Isolatieweerstand (20oC)	500MΩ.km

Fysieke eigenschappen

Vastgoed	Waarde
Treksterkte	≥ 20 MPa
Verlenging	≥ 300%
Ouderdom	110 ± 1 °C*168 uur
Percentage van de oorspronkelijke treksterkte	≤ ± 30%
Percentage oorspronkelijke verlenging	≤ ± 30%
Vlamproef	GB/T 18380.12-2008
Onderzoek op lage temperatuur	-40°C*16H, geen scheuren
Min. Buigradius	6*OD
Slijtvastheid	≥ 2000 keer

Aanvullende productfoto's

Belangrijkste kenmerken

Leider: Flexibel, kaal gegalveerd koperdraad
Isolatie: siliconen van hoge kwaliteit
Verkrijgbaar in zwarte, oranje, rode, gele of blauwe jaskleuren
Eenvoudig en dubbel geïsoleerd beschikbaar
SQ MM-maat (Europese stijl): 4 tot 240 mm2
AWG-groottes (Noord-Amerikaanse stijl): 0AWG-10AWG
Breed temperatuurbereik: -60°C tot 200°C
Een laag viscositeitsverschijnsel voor een gemakkelijke bediening

Certificeringen en normen

Onze kwaliteitscertificaten

UL-normen: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Aanvullende UL-certificeringen: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661,UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949 kwaliteitsmanagementsystemen
CNR - Certificering van materiaal voor bedrading van apparaten
Extrudeerd PVC geïsoleerd enkelvoudig, 105oC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
Extrudeerde PVC-kabel met niet-integral jasje, met een nominale temperatuur van 105 °C, 1000 V, klasse I, klasse I of klasse I/II, groep A, B of AB, FT1 en/of FT2
Extrudeerde TPU-kabel met niet-integral hoesje, met een nominale temperatuur van 80 °C, 300 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2

Vaak gestelde vragen

Bent u een fabrikant of handelsonderneming?

We zijn een professionele fabrikant. We kunnen uw bestelling van het eerste begin tot het laatste controleren. Welkom bij ons op bezoek. We halen u op in Shenzhen.

Hoe kan ik een monster krijgen om uw kwaliteit te testen?

De monsters zijn gratis voor u, nieuwe klanten moeten de koerierkosten betalen.

Wat is uw minimale orderhoeveelheid?

Normaal gesproken 100 meter. Maar de kabel is erg zwaar. Bestel een passende hoeveelheid om de hoge vracht te vermijden. Zeevervoer is de beste optie.

Kan ik korting krijgen?

Het hangt af van uw hoeveelheid. We kunnen een korting maken en de vracht betalen. Neem vriendelijk contact met ons op.

Accepteert uw bedrijf OEM-productie?

Ja, we kunnen uw bedrijfsnaam afdrukken, en we maken zelfs de kwaliteitskaart op maat om uw bedrijf te promoten.
