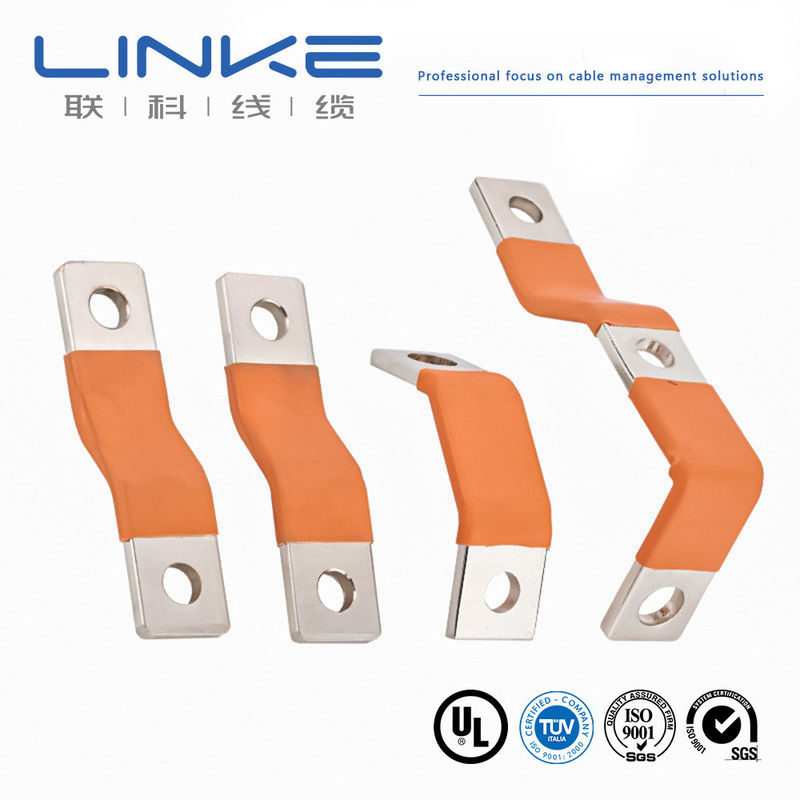

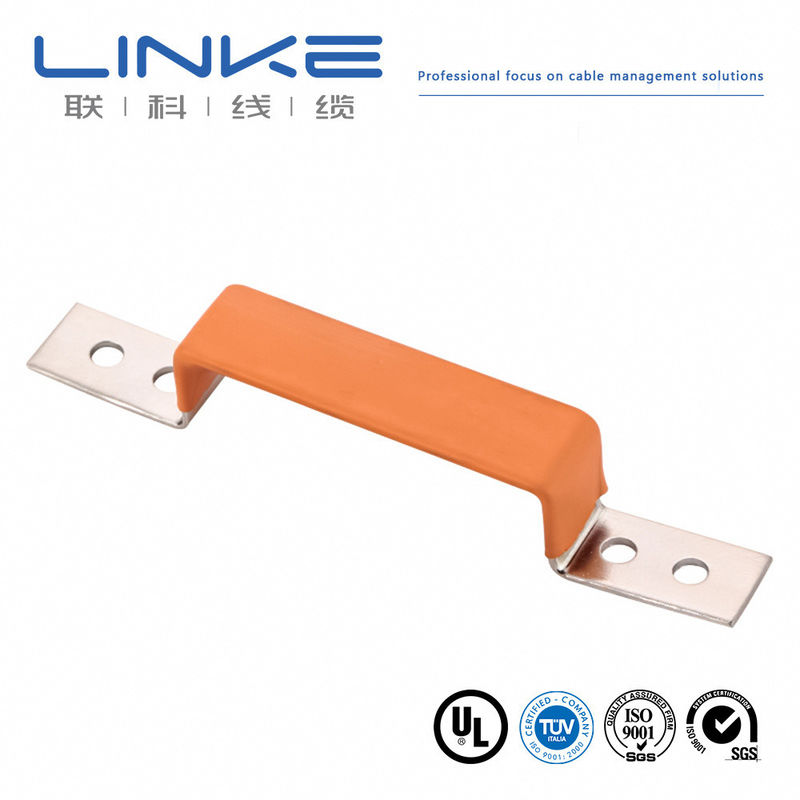

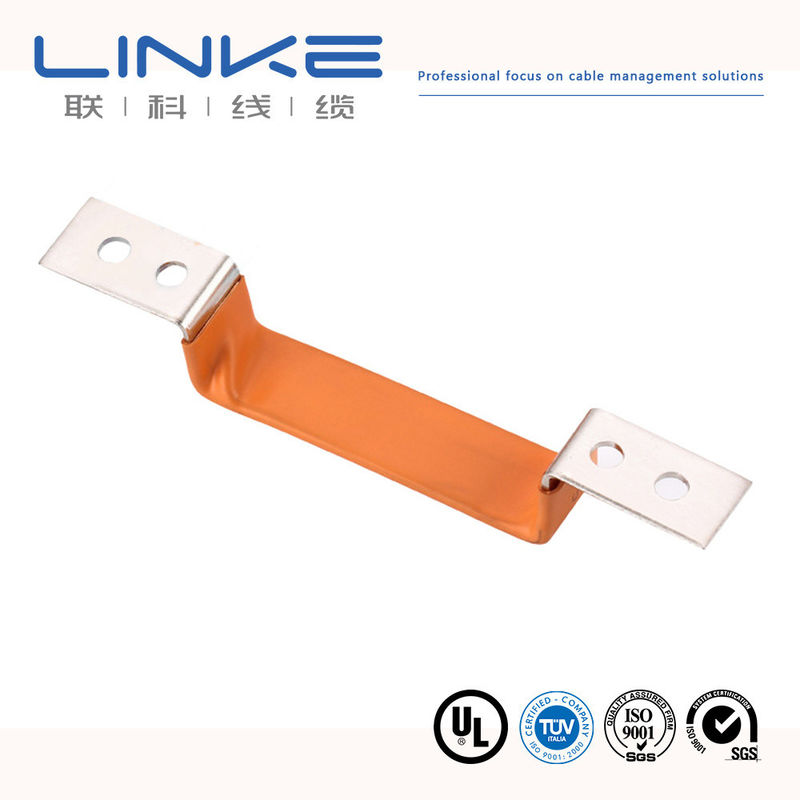

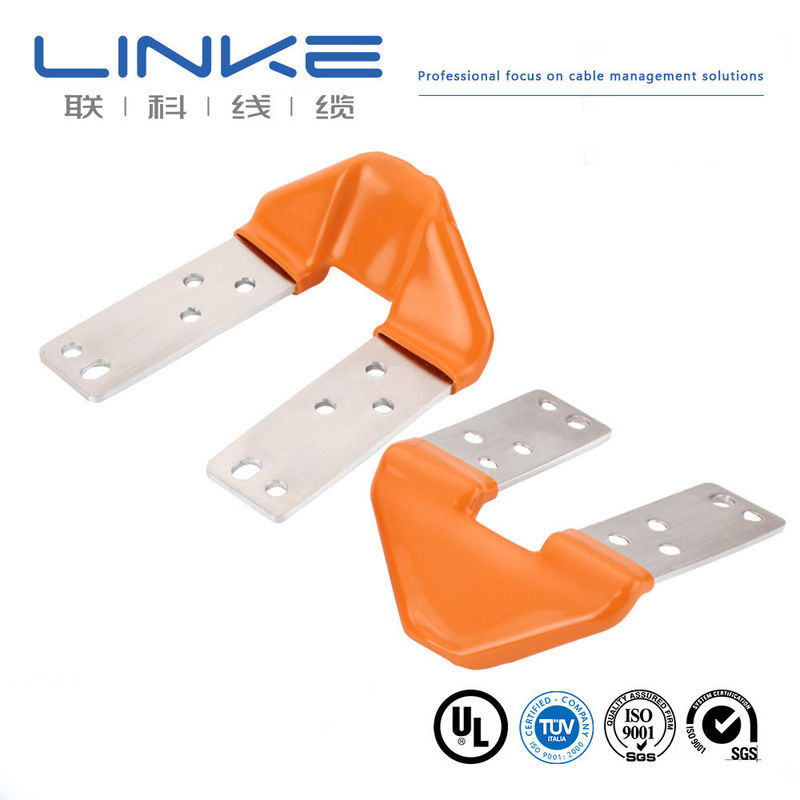

Geïsoleerde aangepaste flexibele busbar - platte koperen busbar voor batterijtoepassingen
Flexible busbars worden vervaardigd door koperen folie delen samen te lassen, met gebruikmaking van 99,9% puur kopergehalte.Terwijl gelamineerde koperen busbars een verhoogd draagoppervlak bieden.
Specificaties voor koperen folie
De dikte varieert van 0,05 mm tot 0,3 mm. De contactoppervlakken kunnen volgens de behoeften van de gebruiker in blik of zilver geverfd worden.Stroomcapaciteit wordt berekend op basis van 1 vierkante breiband met een effectieve belastingstroom van 4AKoperen geleiders met verschillende sectiegebieden hebben verschillende parameters.
Materiële normen
| Standaard |
Specificatie |
| GB |
T2 koper met min. 99,9% |
| DIN |
E-Cu58 (nummer: 2.0065) |
| Vervaardiging |
Cu-ETP (nummer: CW004A) |
| ISO |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| andere |
Op aanvraag beschikbare materialen op maat |
Technische specificaties
- Weerstand: 0,00001Ω
- Leidingkracht: 57%
- Koperen folie enkelvoudige laagdikte: 0,1/0,2/0,3/0,5/1,0 mm (geschikte dikte wordt aanbevolen op basis van de structuur van de busstaaf)
- Isolatiematerieel: PVC-doopcoating met uitstekende prestaties, geschikt voor speciale busbars, bestand tegen breuk bij herhaalde buigingen
- Isolatieprestaties: PE en PVC hebben beide een goede prestatie, waarbij PVC-dipping superieur is aan PE-warmteverkrimpingsbuizen
- Vlamvertrager/brandwerend: UL94-V-0 of op maat
- Oppervlaktebeplating: Nickel, tin of zilver geplatte opties beschikbaar
- Dikte van de bekleding: Normaal 3um tot 12um of op maat
- Zoutsprayproeven: Nikkel houdt 240 uur stand in een neutrale omgeving (zilver en tin hebben een lagere weerstand)
- Buigproef: bestand tegen 10.000 buigingen bij 15 radianen hoek zonder breuk of breuk
- Werktemperatuur: -45°C tot +150°C
- Spanningssterkte van koperen folie: ≥ 500N
Leakage-testprestaties
Testresultaten van PVC-doophulzen:
- 3500VDC voor 30s bij 1,5 mm dikte: lek 0,025 MA
- 5000 VAC voor 30-60 mm bij een dikte van 1,8 mm tot 2,0 mm: lek 0,065 MA
We bieden op maat gemaakte oplossingen op basis van uw specifieke werkspanningsvereisten.
Temperatuurverhogingstesten
De test varieert op basis van de flexibele busbar doorsnede.
Informatie over bestellingen
- Citaattijd: 1-3 werkdagen na ontvangst van uw vraag
- Voorbeeld/proefbestelling Levering: 5-15 werkdagen, afhankelijk van de structuur van de busstaaf en het fabricageproces
Kwaliteits- en milieucertificaties
- Kwaliteitsmanagement: Autoindustrie IATF 16949
- Milieuvriendelijk: ROHS, REACH-conform
Opties voor dirigenten
Leider: Flexibel, kaal, gegalveerd koperdraad
Isolatie: koper
Kleuren: Zwart, Oranje, Rood, Geel, Blauw (eenvoudig en dubbel geïsoleerd)
SQ MM-groottes (Europese stijl): Aanpasbaar
AWG-maat (Noord-Amerikaanse stijl): Aanpasbaar
Temperatuurbereik: Aanpasbaar
Silicone geïsoleerde optie
Leider: Flexibel, kaal, gegalveerd koperdraad
Isolatie: siliconen
Kleuren: Zwart, Oranje, Rood, Geel, Blauw (eenvoudig en dubbel geïsoleerd)
SQ MM-maat: 4 tot 240 mm2
AWG-groottes: 0AWG-10AWG
Temperatuurbereik: -60°C tot 200°C

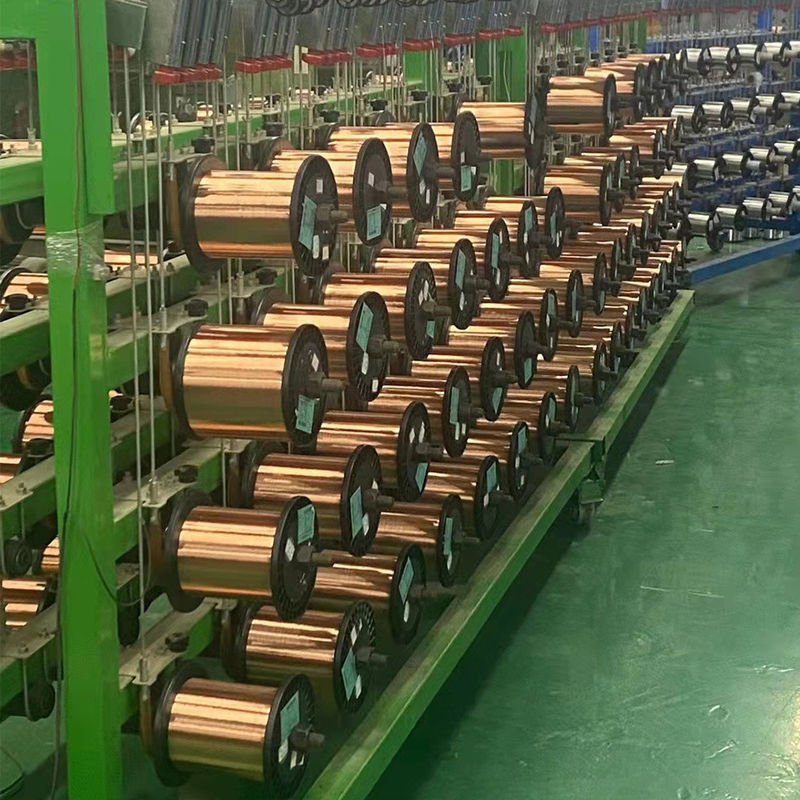

Producentprofiel
Linke Cable Technology Co., Ltd is een toonaangevende Chinese kabelfabrikant met meer dan 10 jaar ervaring in onderzoek en ontwikkeling, productie en marketing van draad- en kabelproducten.We zijn gespecialiseerd in het leveren van op maat gemaakte kabeloplossingen wereldwijd., inclusief EV-oplaadkabels, medische kabels, siliconenkabels, veerkabels, gevlochten kabels, sleepkabelkabels, UL-draden en automobielkabels.
Onze ingenieursgerichte aanpak zorgt ervoor dat we superieure kabels ontwikkelen die de kwaliteit en prestaties voor onze klanten verbeteren.
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥5* kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
op maat gemaakte kabels, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en installeren van stroppen (specificeer materiaal,bijv. koper/nikkel) |
Certificeringen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Eengeleider, thermoplastische isolatie)
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
ISO9001 en ISO13485, TS16949
CNR- Bedradingsmateriaal van apparaten
Vaak gestelde vragen
Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant die uw bestelling van begin tot eind controleert.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Voor nieuwe klanten worden de koerierkosten betaald.
Wat is uw minimale orderhoeveelheid?
Gewoonlijk 100 meter. Maar vanwege het gewicht van de kabel raden we aan om de juiste hoeveelheden te bestellen om hoge vrachtkosten te voorkomen.
Kan ik korting krijgen?
Kortingen zijn afhankelijk van de hoeveelheid bestelling. Wij kunnen kortingen aanbieden en de vrachtkosten dekken voor grotere bestellingen. Neem contact met ons op voor meer informatie.
Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken en zelfs kwaliteitskaarten aanpassen om uw merk te promoten.
