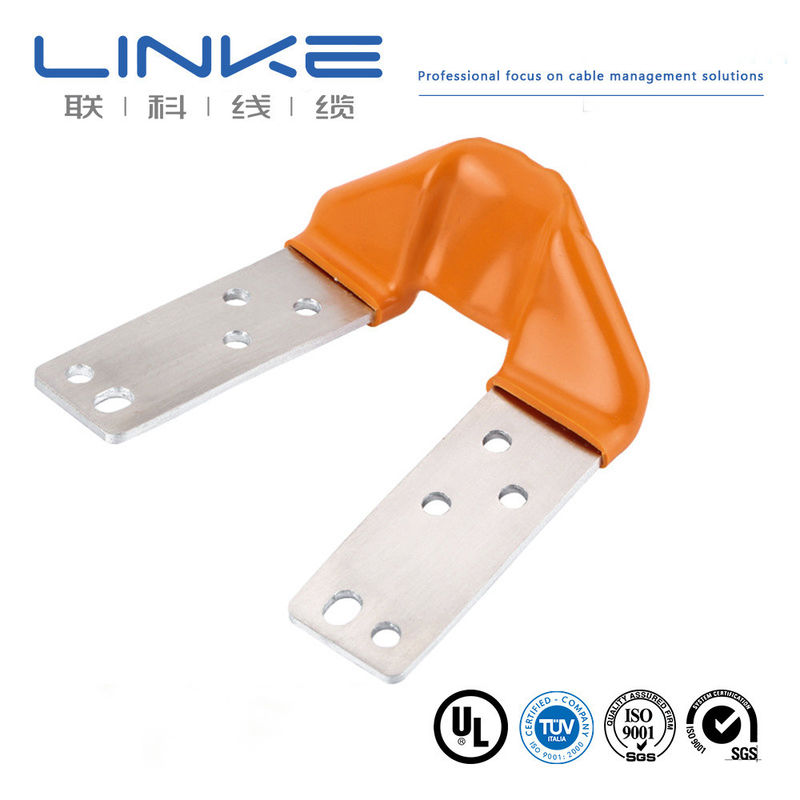

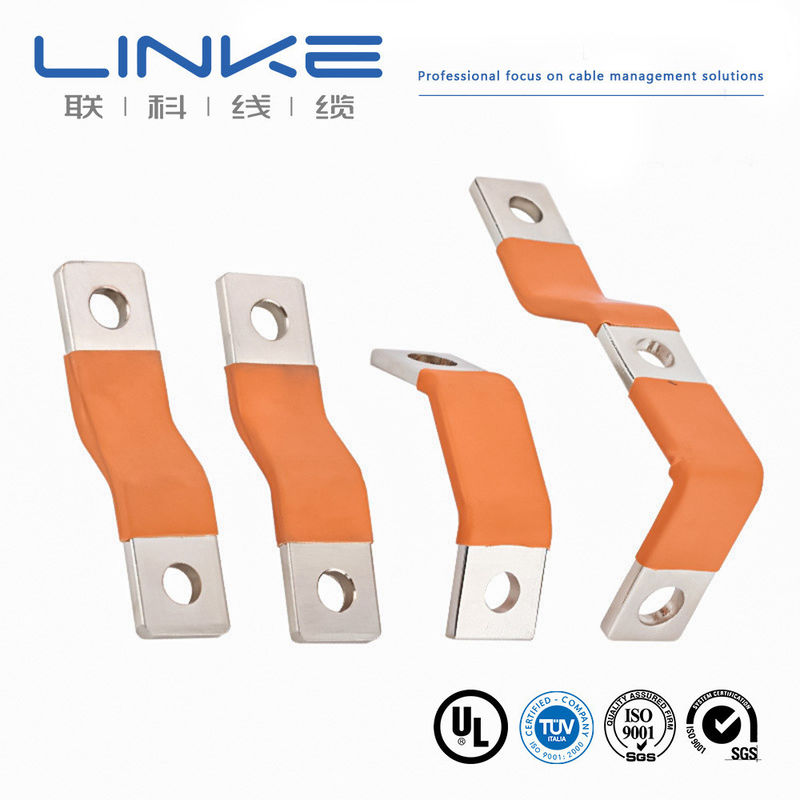

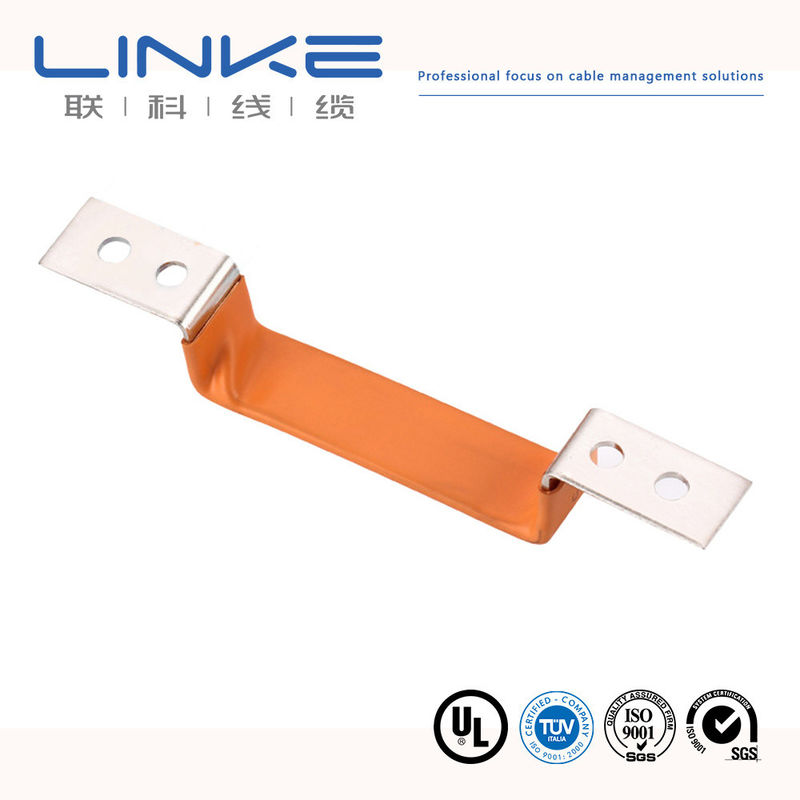

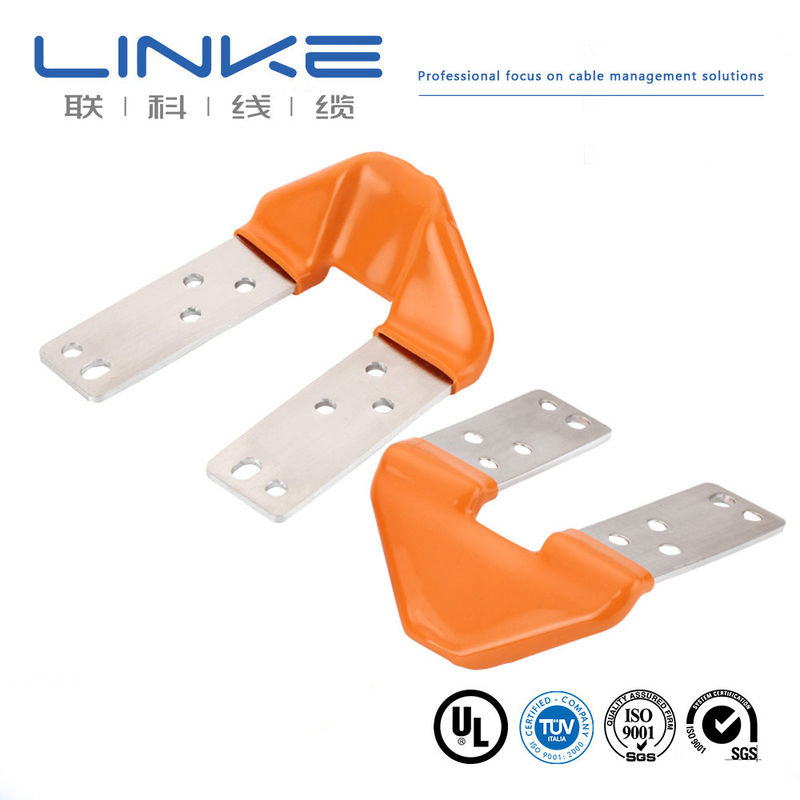

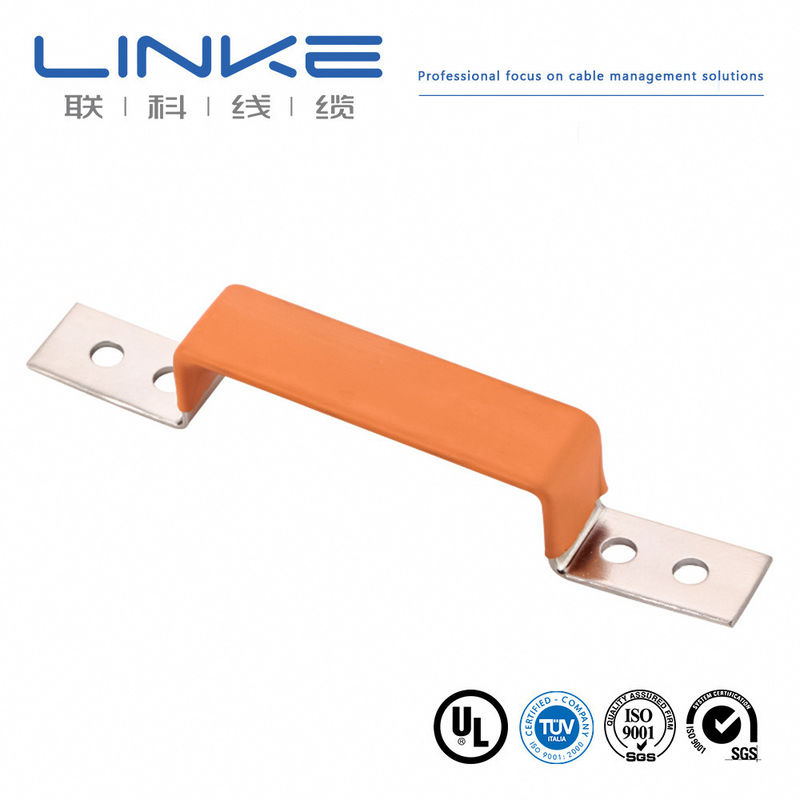

Geïsoleerde Flexibele Busbar op Maat - Platte Koperen Busbar voor Batterijtoepassingen
Flexibele busbars worden vervaardigd door koperfolie-delen aan elkaar te solderen, met gebruikmaking van 99,9% puur kopergehalte. Deze constructie biedt uitstekende geleidbaarheid met minimale onzuiverheden, terwijl gelamineerde koperen busbars een groter oppervlak voor stroomgeleiding bieden.
Specificaties Koperfolie
Diktebereik: 0,05 mm tot 0,3 mm. Contactoppervlakken kunnen worden vertind of verzilverd volgens de eisen van de gebruiker. De stroomcapaciteit wordt berekend op basis van 1 vierkante breiring met een effectieve belastingsstroom van 4A. Kopergeleiders met verschillende doorsneden hebben variërende parameters. Grotere oppervlakken kunnen meerlaags zijn of als sets worden geconfigureerd.
Materiaalnormen
| Standaard | Specificatie |
|---|
| GB | T2 Koper met Min. 99,9% |
| DIN | E-Cu58 (Nummer: 2.0065) |
| EN | Cu-ETP (Nummer: CW004A) |
| ISO | Cu-ETP |
| UNS | C11000 |
| JIS | C1100 |
| BS | C101 |
| Overig | Op maat gemaakte materialen beschikbaar op aanvraag |
Technische Specificaties
- Weerstand: 0,00001Ω
- Geleidbaarheid: 57%
- Dikte enkele laag koperfolie: 0,1/0,2/0,3/0,5/1,0 mm (geschikte dikte geadviseerd op basis van de busbarstructuur)
- Isolatiemateriaal: PVC-dompelcoating met uitstekende prestaties, geschikt voor speciaal gevormde busbars, bestand tegen breuk tijdens herhaaldelijk buigen
- Isolatieprestaties: PE en PVC presteren beide goed, met PVC-dompeling superieur aan PE krimpkousen
- Vlamvertragend/Brandwerendheid: UL94-V-0 of aangepast aan uw vereisten
- Oppervlaktebeplating: Nikkel, tin of zilver beklede opties beschikbaar
- Dikte beplating: Normaal 3 µm tot 12 µm of op maat
- Zoutneveltest: Nikkel is bestand tegen 240 uur in een neutrale omgeving (zilver en tin hebben een lagere weerstand)
- Buigtest: Bestand tegen 10.000 buigingen onder een hoek van 15 radialen zonder breuk of scheurvorming
- Bedrijfstemperatuur: -45°C tot +150°C
- Treksterkte koperfolie: ≥500N
Lektest Prestaties
Testresultaten PVC-dompelhulzen:
- 3500VDC gedurende 30s bij 1,5 mm dikte: Lekstroom 0,025 mA
- 5000 VAC gedurende 30s tot 60s bij 1,8 mm tot 2,0 mm dikte: Lekstroom 0,065 mA
Wij bieden op maat gemaakte oplossingen op basis van uw specifieke werkspanningsvereisten.
Temperatuurstijgingstest
Tests variëren op basis van de dwarsdoorsnede van de flexibele busbar. Wij leveren volledige temperatuurstijgingstestrapporten voor levering op aanvraag.
Bestelinformatie
- Offertetijd: 1-3 werkdagen na ontvangst van uw aanvraag
- Levering monster/proefbestelling: 5-15 werkdagen afhankelijk van de busbarstructuur en het productieproces
Kwaliteits- en Milieucertificeringen
- Kwaliteitsmanagement: Auto-industrie IATF 16949
- Milieuvriendelijk: ROHS, REACH-conform
Geleideropties
Geleider: Flexibele blanke gegloeide koperdraad
Isolatie: Koper
Mantelkleuren: Zwart, Oranje, Rood, Geel, Blauw (enkel & dubbel geïsoleerd)
SQ MM-maten (Europese stijl): Aanpasbaar
AWG-maten (Noord-Amerikaanse stijl): Aanpasbaar
Temperatuurbereik: Aanpasbaar
Siliconen Geïsoleerde Optie
Geleider: Flexibele blanke gegloeide koperdraad
Isolatie: Siliconen
Mantelkleuren: Zwart, Oranje, Rood, Geel, Blauw (enkel & dubbel geïsoleerd)
SQ MM-maten: 4 mm² tot 240 mm²
AWG-maten: 0AWG-10AWG
Temperatuurbereik: -60°C tot 200°C
Fabrikantprofiel
Linke Cable Technology Co., Ltd is een toonaangevende Chinese kabelfabrikant met meer dan 10 jaar ervaring in R&D, productie en marketing van draad- en kabelproducten. Wij zijn gespecialiseerd in het leveren van op maat gemaakte kabeloplossingen wereldwijd, waaronder EV-laadkabels, medische kabels, siliconenkabels, spiraalkabels, gevlochten kabels, sleepkabelkabels, UL-draden en automotive kabels.
Onze engineeringgerichte aanpak zorgt ervoor dat we superieure kabels ontwikkelen die de kwaliteit en prestaties voor onze klanten verbeteren.
Certificeringen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR-Appliance Wiring Material
Veelgestelde Vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant die uw bestelling van begin tot eind beheert. Wij verwelkomen bezoeken en bieden ophaalservice in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Monsters zijn gratis voor klanten. Nieuwe klanten worden geacht te betalen voor koerierskosten.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100m. Vanwege het kabelgewicht raden we echter aan om geschikte hoeveelheden te bestellen om hoge vrachtkosten te vermijden. Zeevervoer is de meest economische optie.
Kan ik korting krijgen?
Kortingen zijn afhankelijk van de bestelhoeveelheid. We kunnen kortingen aanbieden en vrachtkosten dekken voor grotere bestellingen. Neem contact met ons op voor meer informatie.
Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken en zelfs kwaliteitskaarten aanpassen om uw merk te promoten.
