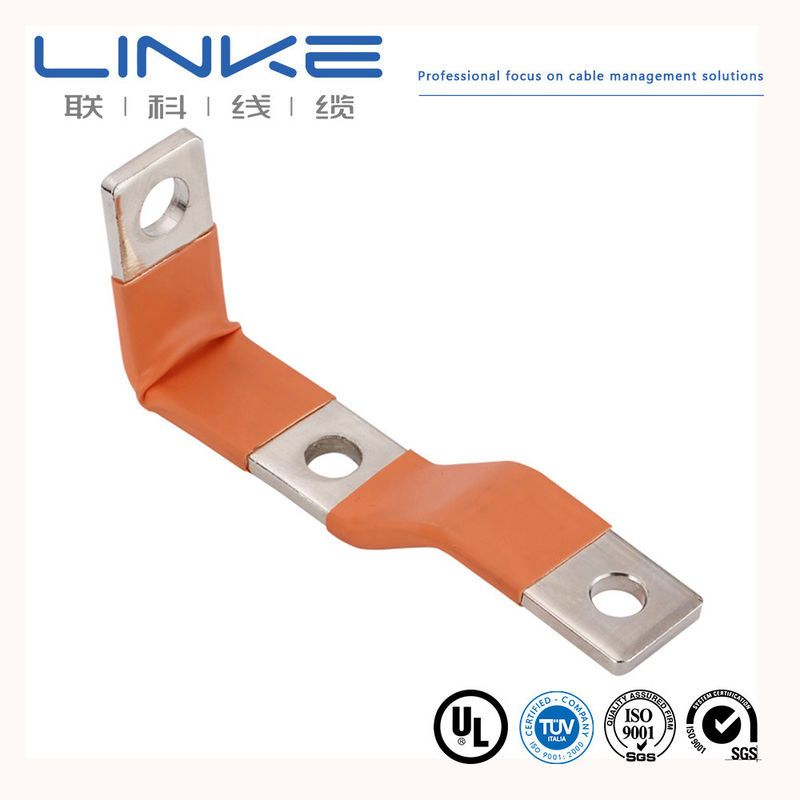

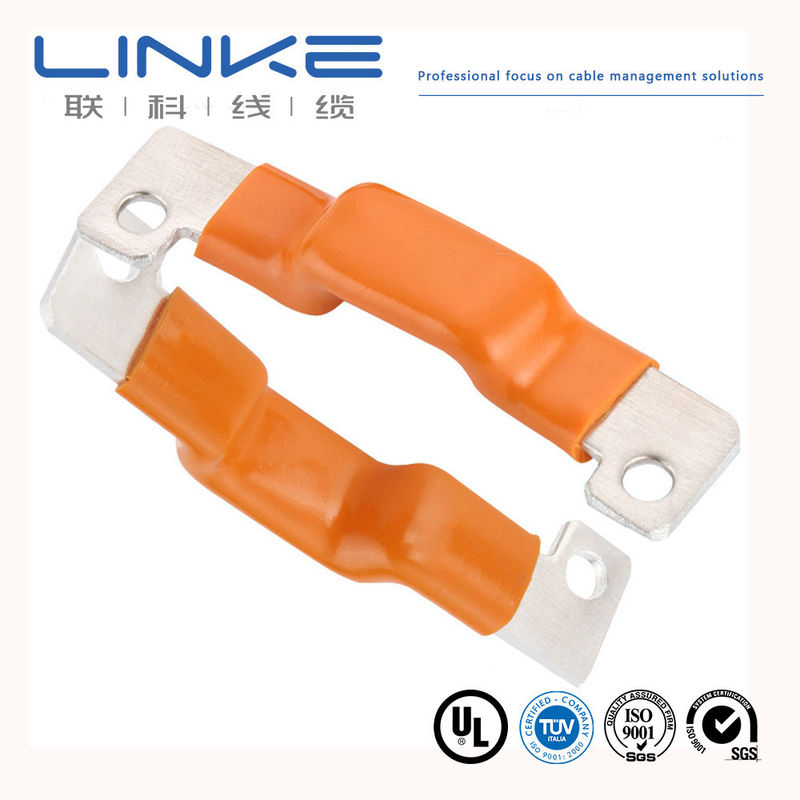

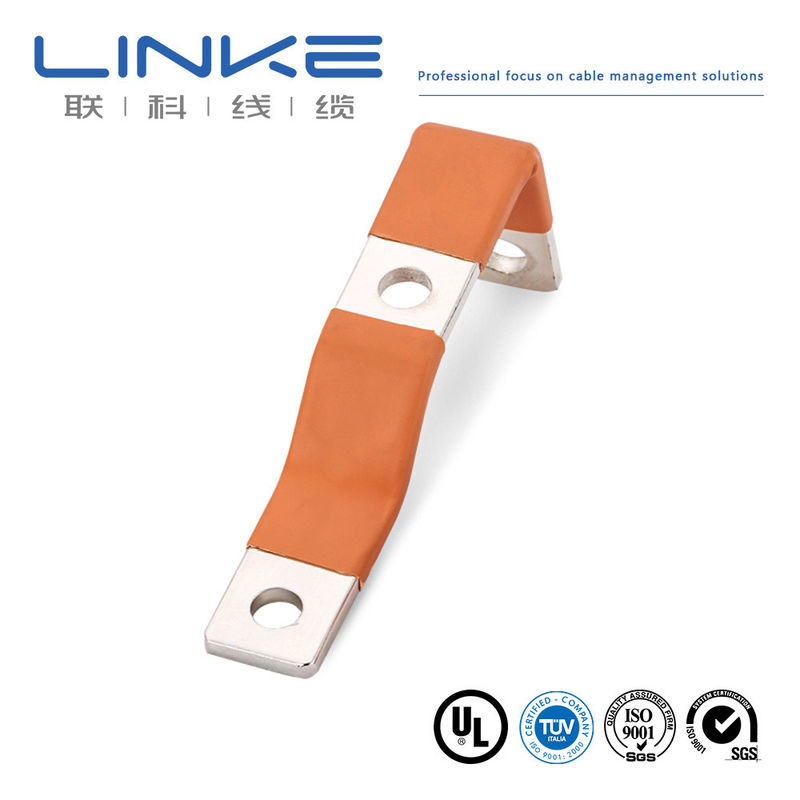

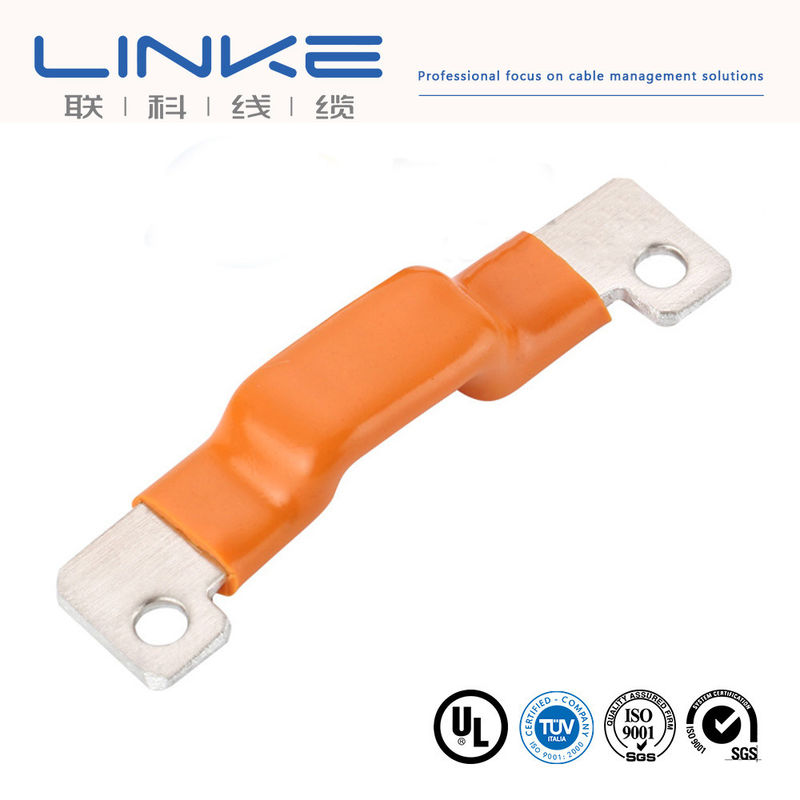

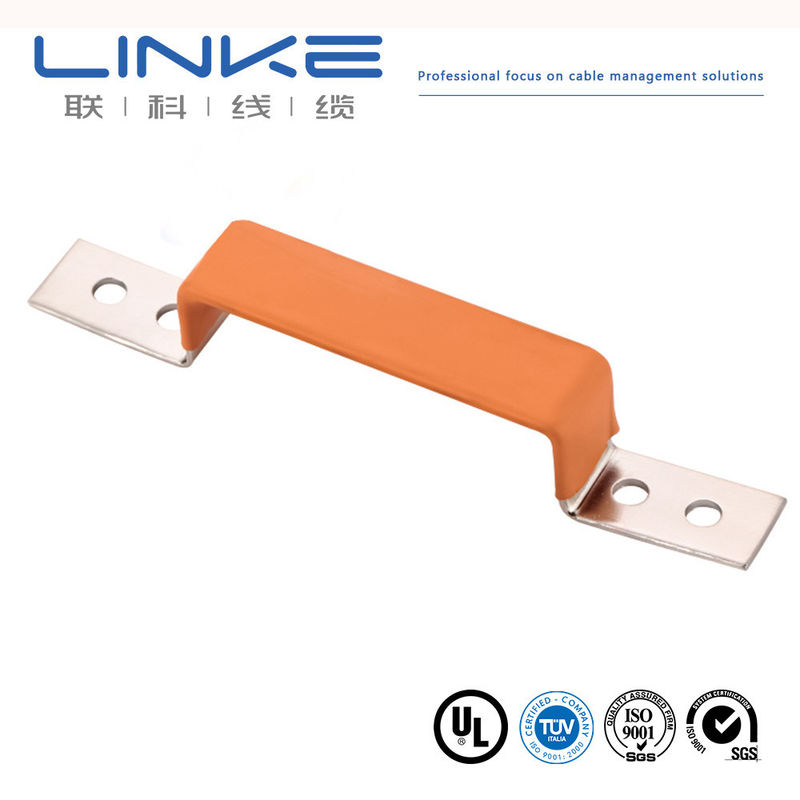

Geïsoleerde Koperen Stroomrail voor Vacuüm Elektrische Apparaten
Flexibele stroomrails worden vervaardigd door koperfolie-onderdelen aan elkaar te solderen, met een kopergehalte van 99,9% voor uitstekende geleidbaarheid met minimale onzuiverheden. Gelaagde koperen stroomrails bieden een vergroot oppervlak voor stroomgeleiding.
De dikte van de koperfolie varieert van 0,05 mm tot 0,3 mm. Contactoppervlakken kunnen worden vertind of verzilverd volgens de eisen van de gebruiker. De stroomcapaciteit wordt berekend op basis van 1 vierkante breiring met een effectieve belastingsstroom van 4A. Koperen geleiders met verschillende doorsneden hebben verschillende parameters. Grotere oppervlakken kunnen meerlaags zijn of als sets worden geconfigureerd.
Productspecificaties
| Materiaalnorm |
GB: T2 Koper met Min. 99,9%
DIN: E-Cu58 (Nummer: 2.0065)
EN: Cu-ETP (Nummer: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Andere materialen beschikbaar op aanvraag |
| Weerstand |
0,00001Ω |
| Geleidbaarheid |
57% |
| Dikte enkele laag koperfolie |
0,1/0,2/0,3/0,5/1,0 mm (afhankelijk van de structuur van de stroomrail)
Wij bieden geschikte dikte-aanbevelingen |
| Isolatiemateriaal |
PVC-dompelcoating biedt uitstekende prestaties. Speciaal gevormde stroomrails kunnen direct worden gecoat, waarbij de integriteit behouden blijft door meerdere buigingen zonder te breken. |
| Isolatieprestaties |
PE en PVC bieden goede prestaties, waarbij PVC-dompelen beter presteert dan PE-krimpkousen |
| Vlamvertragend/Brandwerendheid |
UL94-V-0 of aangepast aan uw eisen |
| Lektest |
PVC-dompelhulzen:
- 3500VDC gedurende 30s bij 1,5 mm dikte: Lekstroom 0,025 MA
- 5000VAC gedurende 30-60s bij 1,8-2,0 mm dikte: Lekstroom 0,065 MA
Wij adviseren optimale oplossingen op basis van uw werkspanning |
| Oppervlaktebeplating |
Nikkel-, tin- of zilverbeplating beschikbaar
Dikte van de beplating: standaard 3 µm tot 12 µm
Aangepaste dikte beschikbaar op aanvraag |
| Zoutsproeitest |
Neutrale omgeving: Nikkel is bestand tegen 240 uur, zilver presteert lager, tin het laagst |
| Buigtest |
10.000 buigingen onder een hoek van 15 radialen zonder breuk of scheurvorming |
| Temperatuurstijgingstest |
Afhankelijk van de dwarsdoorsnede van de flexibele stroomrail
Rapportages van temperatuurstijgingstests zijn op aanvraag beschikbaar vóór levering |
| Bedrijfstemperatuur |
-45°C tot +150°C |
| Treksterkte koperfolie |
≥500N |
| Offertetijd |
Offerte verstrekt binnen 1-3 werkdagen na ontvangst van uw aanvraag |
| Levertijd monster/proefbestelling |
5-15 werkdagen afhankelijk van de structuur van de stroomrail en het productieproces |
| Kwaliteitsmanagementsysteem |
Voldoet aan de IATF 16949 norm voor de auto-industrie |
| Milieuvriendelijk certificaat |
ROHS, REACH-conform |
Productvarianten
Optie voor koperisolatie
- Geleider: Flexibele blanke gegloeide koperdraad
- Isolatie: Koper
- Mantelkleuren: Zwart, Oranje, Rood, Geel, Blauw (enkel & dubbel geïsoleerd)
- SQ MM-maten (Europese stijl): Aanpasbaar
- AWG-maten (Noord-Amerikaanse stijl): Aanpasbaar
- Breed temperatuurbereik: Aanpasbaar
Optie voor siliconenisolatie
- Geleider: Flexibele blanke gegloeide koperdraad
- Isolatie: Siliconen
- Mantelkleuren: Zwart, Oranje, Rood, Geel, Blauw (enkel & dubbel geïsoleerd)
- SQ MM-maten: 4 mm² tot 240 mm²
- AWG-maten: 0AWG-10AWG
- Temperatuurbereik: -60°C tot 200°C
Bedrijfsprofiel
Linke Cable Technology Co., Ltd is een toonaangevende fabrikant van draden en kabels in China. Al meer dan 10 jaar zijn we gespecialiseerd in R&D, productie en marketing van hoogwaardige kabels en op maat gemaakte kabeloplossingen wereldwijd. Onze expertise omvat EV-laadkabels, medische kabels, siliconenkabels, spiraalkabels, gevlochten kabels, sleepkabel, UL-draden, automotive kabels en meer.
Bij Linke Cable hanteren we een engineer-to-engineer benadering om superieure kabels voor onze klanten te ontwikkelen, de productkwaliteit te verbeteren en levens te verbeteren door middel van innovatieve oplossingen.
Onze certificeringen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaatbedradingsmateriaal, geëxtrudeerde PVC-geïsoleerde enkele draad, nominaal 105ºC, 1000V, Klasse I, Groep A, B of AB, FT1 en/of FT2.
Geëxtrudeerde PVC niet-integrale mantel kabel, nominaal 105ºC, 1000V, Klasse I, Klasse of Klasse I/II, Groep A, B of AB, FT1 en/of FT2.
Geëxtrudeerde TPU niet-integrale mantel kabel, nominaal 80ºC, 300V, Klasse I, Klasse of Klasse I/II, Groep A, B of AB, FT1 en/of FT2
