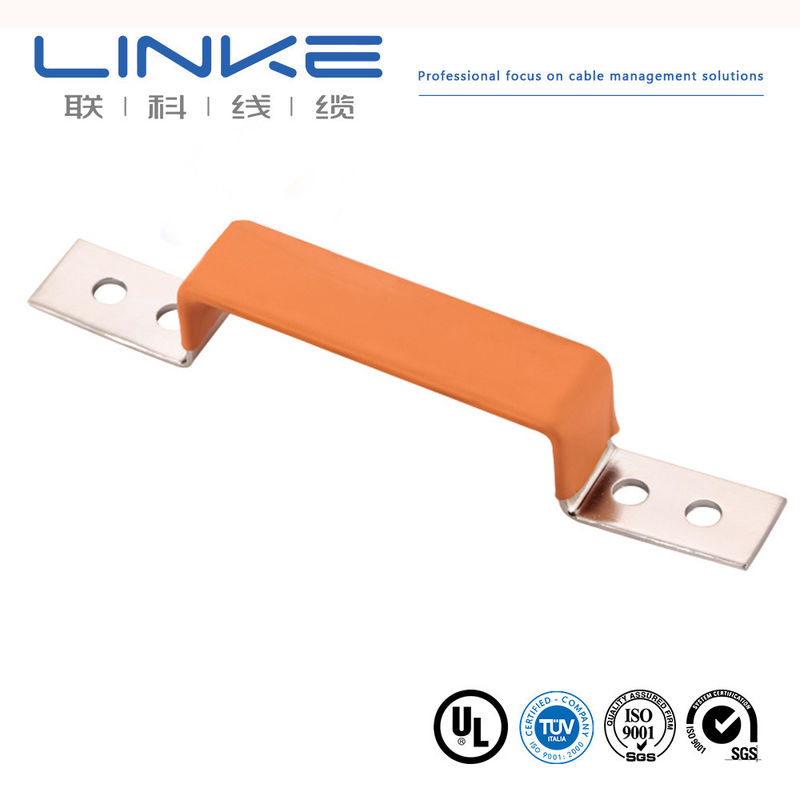

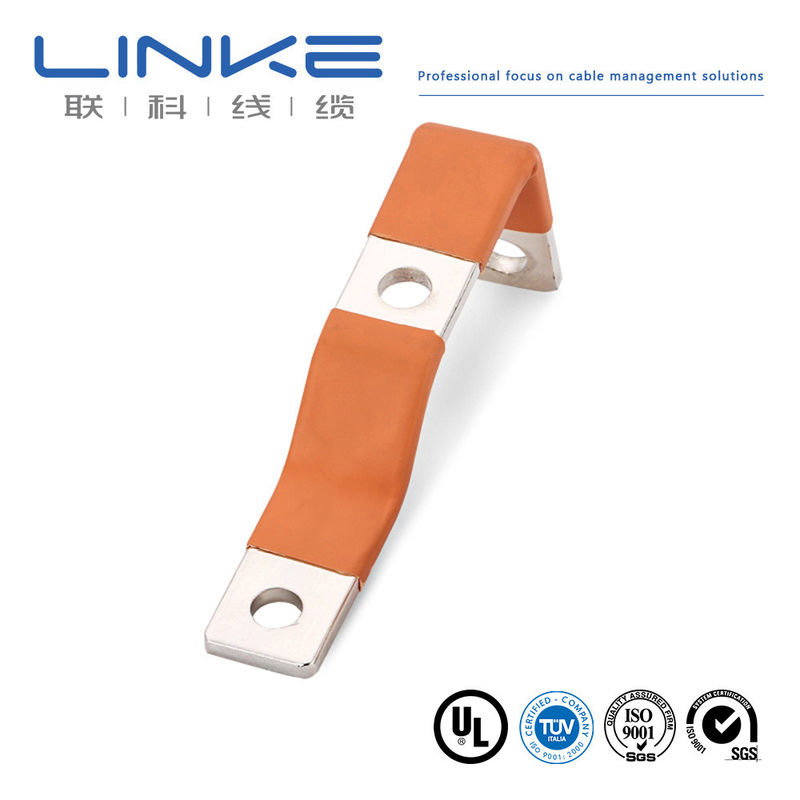

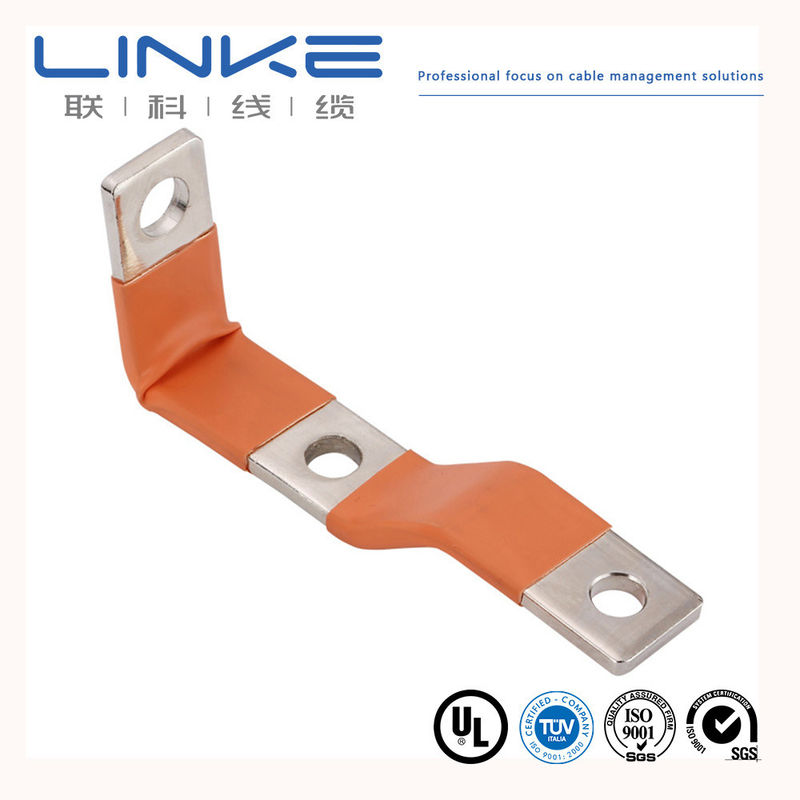

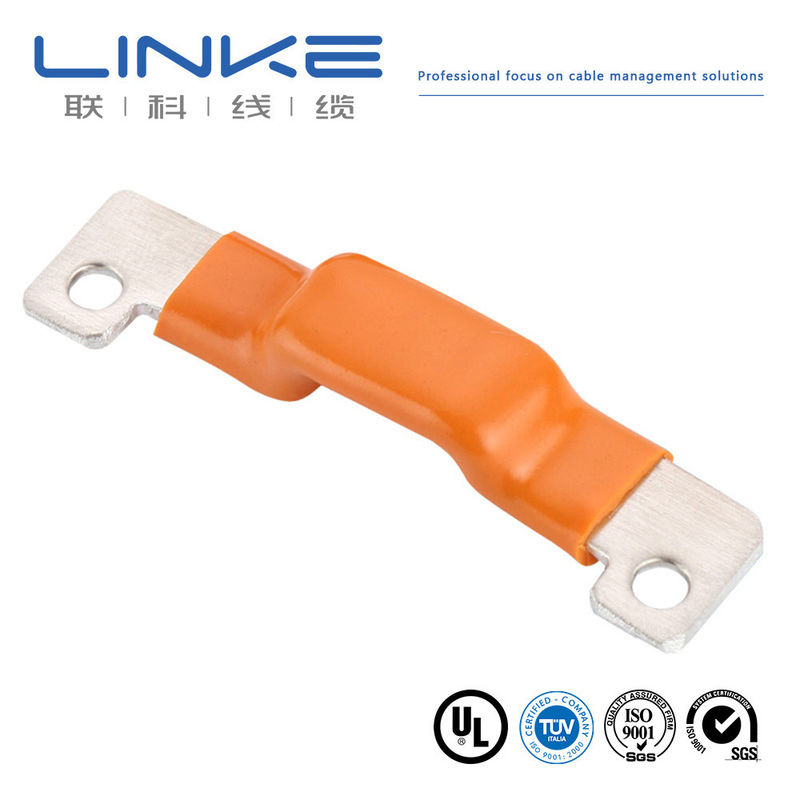

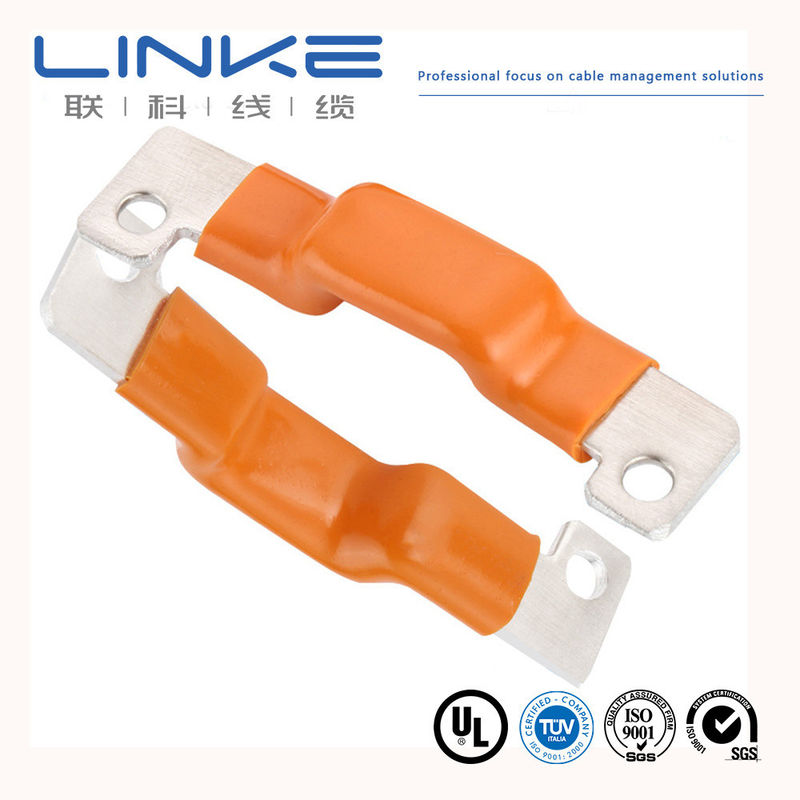

Geïsoleerde Koperen Stroomrail voor Vacuüm Elektrische Apparaten
Flexibele stroomrails worden vervaardigd door koperfolie-onderdelen aan elkaar te solderen, met een kopergehalte van 99,9% voor uitstekende geleidbaarheid met minimale onzuiverheden. Gelaagde koperen stroomrails bieden een vergroot oppervlak voor stroomgeleiding.
De dikte van de koperfolie varieert van 0,05 mm tot 0,3 mm. Contactoppervlakken kunnen worden vertind of verzilverd volgens de eisen van de gebruiker. De stroomcapaciteit wordt berekend op basis van 1 vierkante breiring met een effectieve belastingsstroom van 4A. Koperen geleiders met verschillende doorsneden hebben verschillende parameters. Grotere oppervlakken kunnen meerlaags zijn of als sets worden geconfigureerd.
Productspecificaties
| Materiaalnorm |
GB: T2 Koper met Min. 99,9%
DIN: E-Cu58 (Nummer: 2.0065)
EN: Cu-ETP (Nummer: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Andere materialen beschikbaar op aanvraag |
| Weerstand |
0,00001Ω |
| Geleidbaarheid |
57% |
| Dikte enkele laag koperfolie |
0,1/0,2/0,3/0,5/1,0 mm (afhankelijk van de structuur van de stroomrail)
Wij bieden aanbevelingen voor geschikte diktes |
| Isolatiemateriaal |
PVC-dompelcoating biedt uitstekende prestaties. Speciaal gevormde stroomrails kunnen direct worden gecoat, waarbij de integriteit behouden blijft door meerdere buigingen zonder te breken. |
| Isolatieprestaties |
PE en PVC bieden goede prestaties, waarbij PVC-dompelen beter presteert dan PE-krimpkousen |
| Vlamvertragend/Brandwerendheid |
UL94-V-0 of aangepast aan uw vereisten |
| Lektest |
PVC-dompelhulzen:
- 3500VDC gedurende 30s bij 1,5 mm dikte: Lek 0,025 MA
- 5000VAC gedurende 30-60s bij 1,8-2,0 mm dikte: Lek 0,065 MA
Wij adviseren optimale oplossingen op basis van uw werkspanning |
| Oppervlaktebeplating |
Nikkel-, tin- of zilverbeplating beschikbaar
Beplatingdikte: standaard 3 µm tot 12 µm
Aangepaste dikte beschikbaar op aanvraag |
| Zoutsproeitest |
Neutrale omgeving: Nikkel is bestand tegen 240 uur, zilver presteert lager, tin het laagst |
| Buigtest |
10000 buigingen onder een hoek van 15 radialen zonder breuk of scheur |
| Temperatuurstijgingstest |
Afhankelijk van de dwarsdoorsnede van de flexibele stroomrail
Rapporten van temperatuurstijgingstests zijn op aanvraag beschikbaar vóór levering |
| Bedrijfstemperatuur |
-45°C tot +150°C |
| Treksterkte koperfolie |
≥500N |
| Offertetijd |
Offerte verstrekt binnen 1-3 werkdagen na ontvangst van uw aanvraag |
| Levertijd monster/proefbestelling |
5-15 werkdagen afhankelijk van de structuur van de stroomrail en het productieproces |
| Kwaliteitsmanagementsysteem |
Voldoet aan IATF 16949 voor de auto-industrie |
| Milieuvriendelijk certificaat |
Voldoet aan ROHS, REACH |
Productvarianten
Optie voor koperisolatie
- Geleider: Flexibele blanke gegloeide koperdraad
- Isolatie: Koper
- Mantelkleuren: Zwart, Oranje, Rood, Geel, Blauw (enkel & dubbel geïsoleerd)
- SQ MM-maten (Europese stijl): Aanpasbaar
- AWG-maten (Noord-Amerikaanse stijl): Aanpasbaar
- Breed temperatuurbereik: Aanpasbaar
Optie voor siliconenisolatie
- Geleider: Flexibele blanke gegloeide koperdraad
- Isolatie: Siliconen
- Mantelkleuren: Zwart, Oranje, Rood, Geel, Blauw (enkel & dubbel geïsoleerd)
- SQ MM-maten: 4 mm² tot 240 mm²
- AWG-maten: 0AWG-10AWG
- Temperatuurbereik: -60°C tot 200°C
Bedrijfsprofiel
Linke Cable Technology Co., Ltd is een toonaangevende fabrikant van draden en kabels in China. Al meer dan 10 jaar zijn we gespecialiseerd in R&D, productie en marketing van hoogwaardige kabels en op maat gemaakte kabeloplossingen wereldwijd. Onze expertise omvat EV-laadkabels, medische kabels, siliconenkabels, spiraalkabels, gevlochten kabels, sleepkabelkabels, UL-draden, automotive kabels en meer.
Bij Linke Cable hanteren we een engineer-to-engineer benadering om superieure kabels voor onze klanten te ontwikkelen, de productkwaliteit te verbeteren en levens te verbeteren door middel van innovatieve oplossingen.
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draaddikte (AWG) |
[bijv. 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, op basis van de eisen van de klant |
| Isolatiemateriaal |
PVC/TPU/Siliconenrubber/PE/PP/XLPE/Nylon/andere |
Mantelmateriaal |
[PVC/PU/Rubber/Vlechtwerk/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/etc. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Stroom/Audio/Coaxiaal/Elektrisch/Automotive/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/Niet-afgeschermd/Vlechtwerkafscherming] |
| Impedantie |
[bijv. 75Ω (voor coaxkabels)] |
Afdrukken/Logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Stroomsterkte |
[bijv. 5A] |
| Spanningsbereik |
[bijv. 30V AC/DC] |
Connector Materiaal |
[Vergulde/Vernikkelde/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm Jack, RJ45] |
Mantel |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Min 70°C tot 350°C (-70°C ~ 350°C) |
Pakket |
Rol/doos/plaat/Aangepast |
| Ondersteunende diensten |
aangepaste kabel, end-to-end oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijv. koper/nikkel verguld) |
Onze Certificeringen
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaatbedradingsmateriaal, geëxtrudeerde PVC-isolatie enkel, nominaal 105°C, 1000V, Klasse I, Groep A, B, of AB, FT1 en/of FT2.
Geëxtrudeerde PVC-kabel met niet-integrale mantel, nominaal 105°C, 1000V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2.
Geëxtrudeerde TPU-kabel met niet-integrale mantel, nominaal 80°C, 300V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
Veelgestelde Vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant, die uw bestelling van begin tot eind beheert. Wij verwelkomen bezoeken en bieden ophaalservice in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Monsters zijn gratis voor evaluatie. Nieuwe klanten zijn verantwoordelijk voor koerierskosten.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100m. Vanwege het gewicht van de kabel raden we aan om geschikte hoeveelheden te bestellen om de vrachtkosten te optimaliseren. Zeevervoer is vaak de meest economische optie.
Kan ik korting krijgen?
Kortingen zijn afhankelijk van de bestelhoeveelheid. We kunnen kortingen aanbieden en vrachtkosten dekken voor substantiële bestellingen. Neem contact met ons op voor meer informatie.
Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken en kwaliteitskaarten aanpassen om uw merk te promoten.
