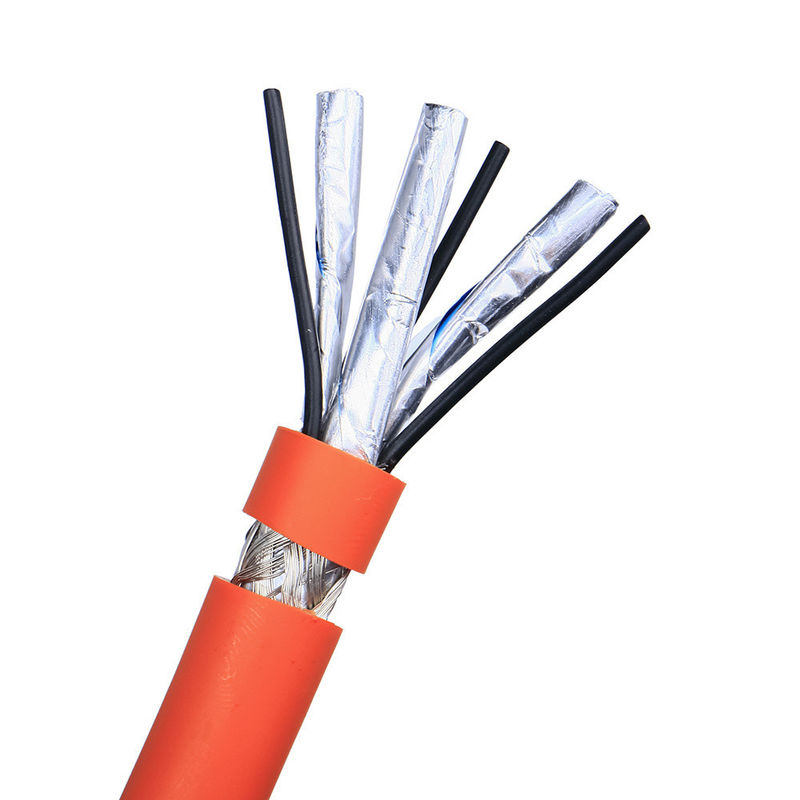

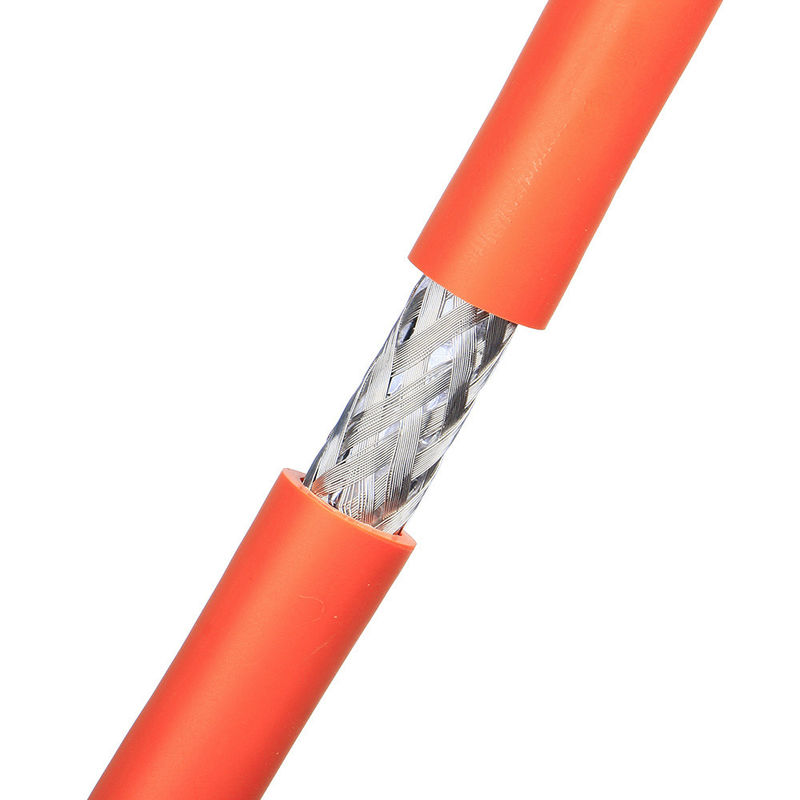

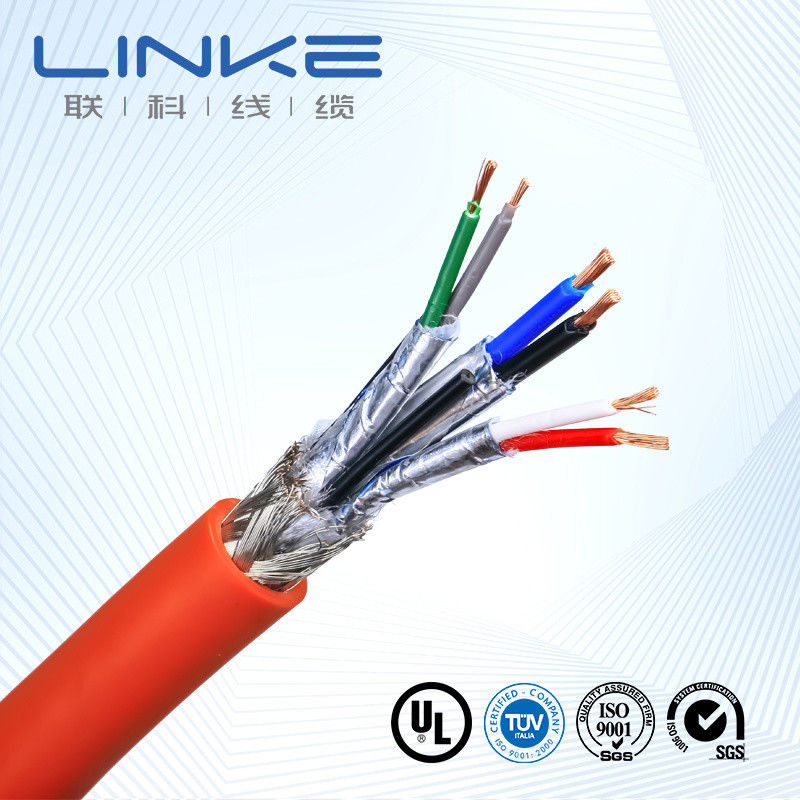

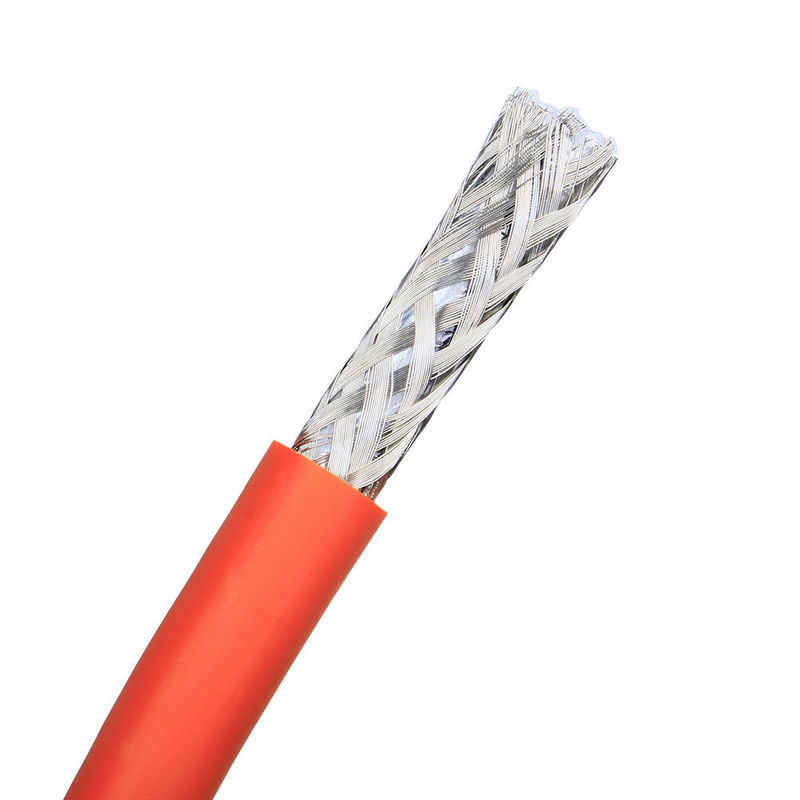

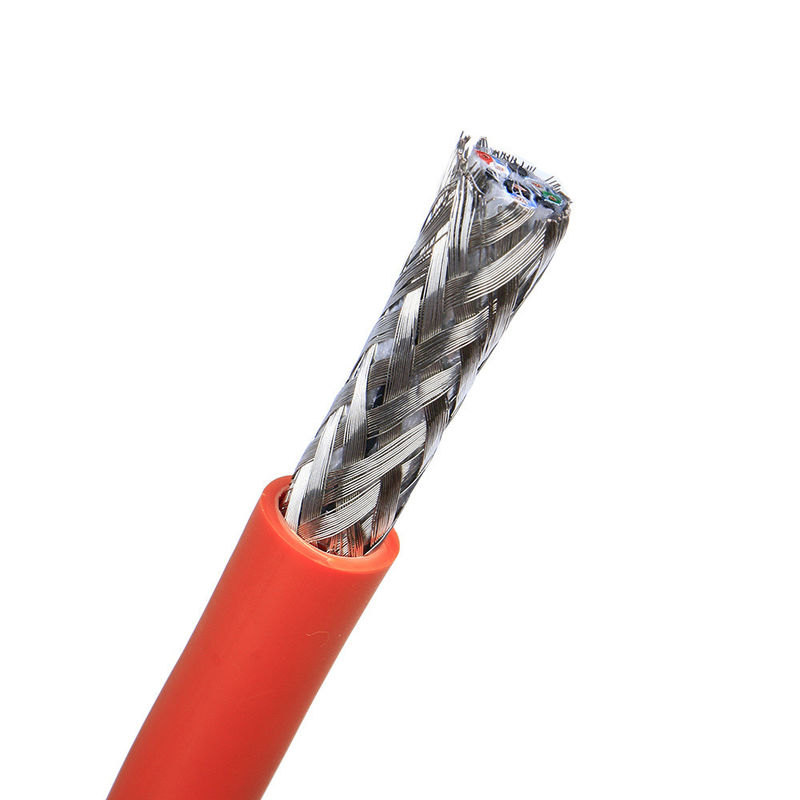

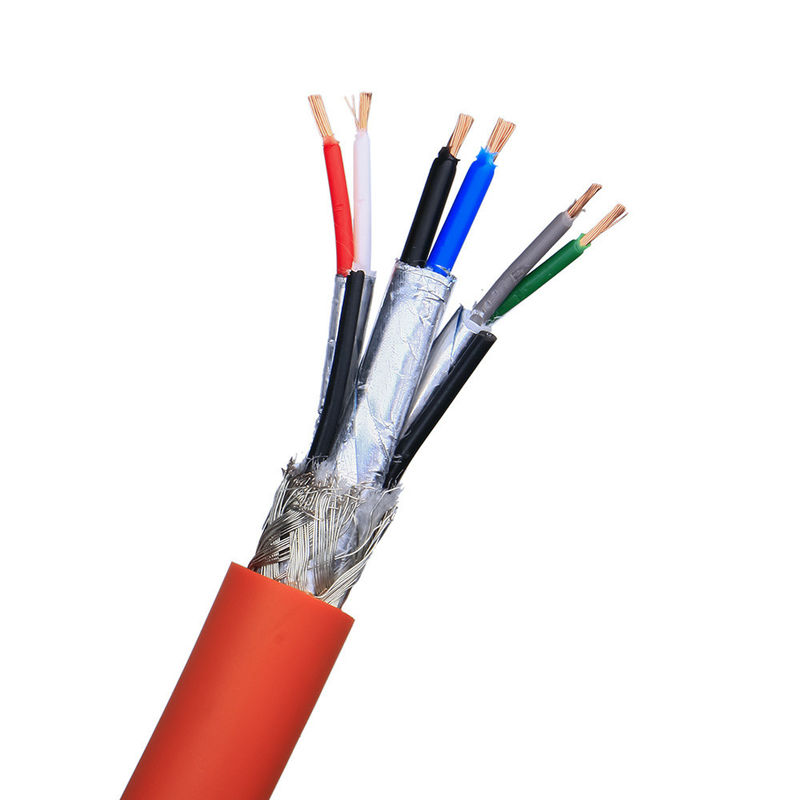

Vlambestendige EV HV-kabel met aanpasbare PVC XLPE- of siliconenrubberisolatie voor een breed temperatuurbereik
Hoogwaardige vlambestendige koperen kabel met isolatieopties van PVC, XLPE of siliconenrubber voor veeleisende industriële toepassingen.
Technische specificaties
| Geleider |
Flexibele kale gegloeide koperdraad |
| Isolatie |
PVC, TPU, XLPE, siliconen |
| Kleuropties |
Zwart, oranje, rood, geel, blauw jack - enkel en dubbel geïsoleerd |
| SQ MM-maten (Europees) |
0,1-100SQ |
| AWG-maten (Noord-Amerikaans) |
0AWG-10AWG |
| Temperatuurbereik |
-60°C tot 200°C |
Kwaliteitscertificeringen
ISO9001 en ISO13485, TS16949
CNR - Materiaal bedrading apparaat
Geëxtrudeerd PVC geïsoleerd enkelvoudig, nominaal 105ºC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
Geëxtrudeerde niet-integrale PVC-kabel met mantel, nominaal 105ºC, 1000V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2
Geëxtrudeerde TPU-niet-integrale kabel met mantel, geclassificeerd voor 80ºC, 300V, Klasse I, Klasse of Klasse I/II, Groep A, B of AB, FT1 en/of FT2
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draadmeter (AWG) |
[bijvoorbeeld 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, gebaseerd op de eisen van de klant |
| Isolatiemateriaal |
PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jasmateriaal |
[PVC/PU/Rubber/Vlecht/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/enz |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/onafgeschermd/gevlochten schild] |
| Impedantie |
[bijvoorbeeld 75Ω (voor coaxkabels)] |
Bedrukking/logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Huidige beoordeling |
[bijvoorbeeld 5A] |
| Spanningswaarde |
[bijvoorbeeld 30V AC/DC] |
Connectormateriaal |
[Verguld/vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45] |
Jasje |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/wit/rood/aangepaste Pantone/etc.] |
| temperatuur |
Minus-70℃tot 350℃ (-70℃ ~ 350℃) |
Pakket |
Rol/doos/plaat/aangepast |
| Ondersteunende diensten |
\multicolumn {3}{l}{aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig knippen, krimpen en installeren van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld) |
|
|
Onafhankelijk laboratorium•Volledige testapparatuur•Volledige kwaliteitscontrole
We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
|
Nee.
|
Testitem
|
Testconditie
|
Testvereiste
|
Testgegevens
|
Resultaat
|
|
1
|
Structuurinspectie
|
1. Houd u aan de draadmaattabel2. Minimale dikte ≥ 80% van de gemiddelde dikte
|
Houd u aan de draadmaattabel
|
Raadpleeg het testrecord
|
Doorgang
|
|
2
|
Thermische schok
|
Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af tot kamertemperatuur en observeer het monster vervolgens
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren
|
Doorgang
|
|
3
|
Warmte vervorming
|
1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie
|
1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50%
|
Raadpleeg het testrecord
|
Doorgang
|
|
4
|
FT2
|
Breng eenmalig een standaardvlam aan op een hoogte van 125 mm
|
1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen
|
Raadpleeg het testrecord
|
Doorgang
|
|
5
|
Veroudering
|
1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte
|
1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering
|
Raadpleeg het testrecord
|
Doorgang
|
|
6
|
Koude bocht
|
Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren
|
Doorgang
|
|
7
|
Geleider weerstand
|
Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter
|
Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km
|
Raadpleeg het testrecord
|
Doorgang
|
Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en
Bied professionele oplossingen voor de kabel en draad, vooral voor de
verschillende industriële klanten. Het bevat:
Humanoïde robotkabel,
AI stroomkabel/datakabel,
Halfgeleiderkabel/industriële automatische kabel,
Sensorkabel,
Nieuwe energiekabel,
Medische schoonheidsdraad,
UL-draadkabel,
Linke Cable beschikt over gediversifieerde productontwikkelingsmogelijkheden en technische mogelijkheden ter ondersteuning van gediversifieerde
behoeften van de klant. We hebben de volgende productautorisatie verkregen:UL 758,CCC,RoH's,BEREIK,CE; Wij
het volgende kwaliteitsmanagementsysteem hebben verkregen:ISO9001-2015(Alle producten); ISO13485
(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij controleren uw bestelling van begin tot eind. Welkom bij ons - wij zorgen voor vervoer vanuit Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat zij de koerierskosten betalen.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. Kabel is echter erg zwaar. Om hoge vrachtkosten te voorkomen, raden wij u aan een geschikte hoeveelheid te bestellen. Zeetransport is de beste optie.
Kan ik korting krijgen?
Kortingen zijn afhankelijk van uw hoeveelheid. Wij kunnen kortingen aanbieden en de vrachtkosten dekken. Neem contact met ons op voor meer informatie.
Accepteert uw bedrijf OEM-productie?
Ja, wij kunnen uw bedrijfsnaam bedrukken en zelfs kwaliteitskaarten personaliseren om uw bedrijf te promoten.
