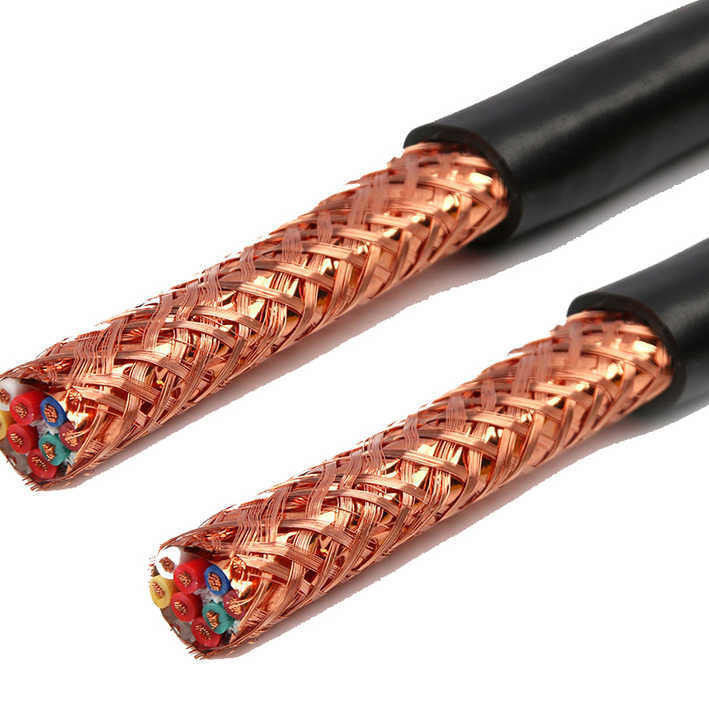

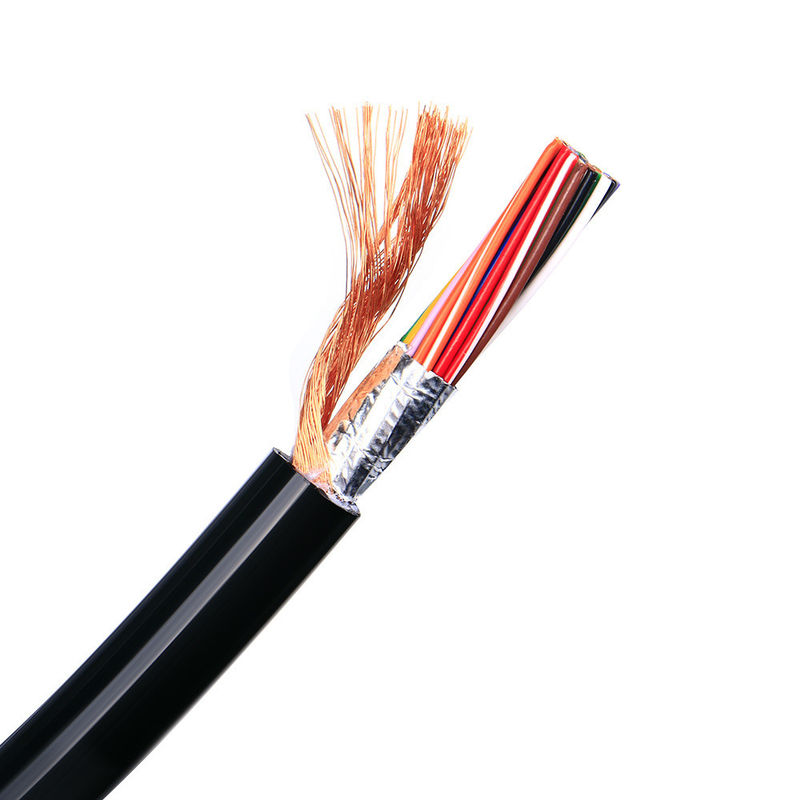

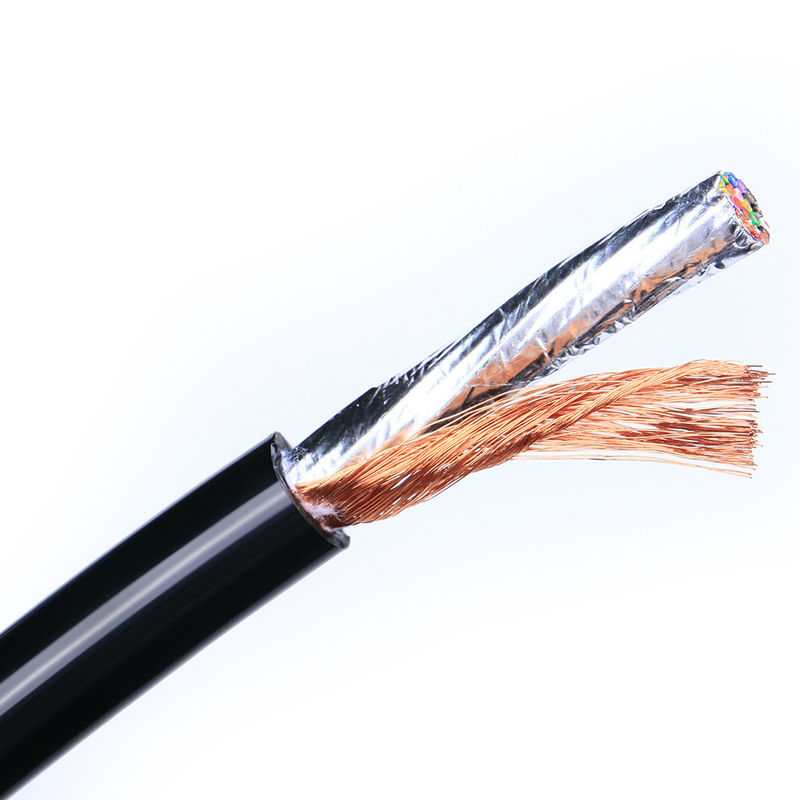

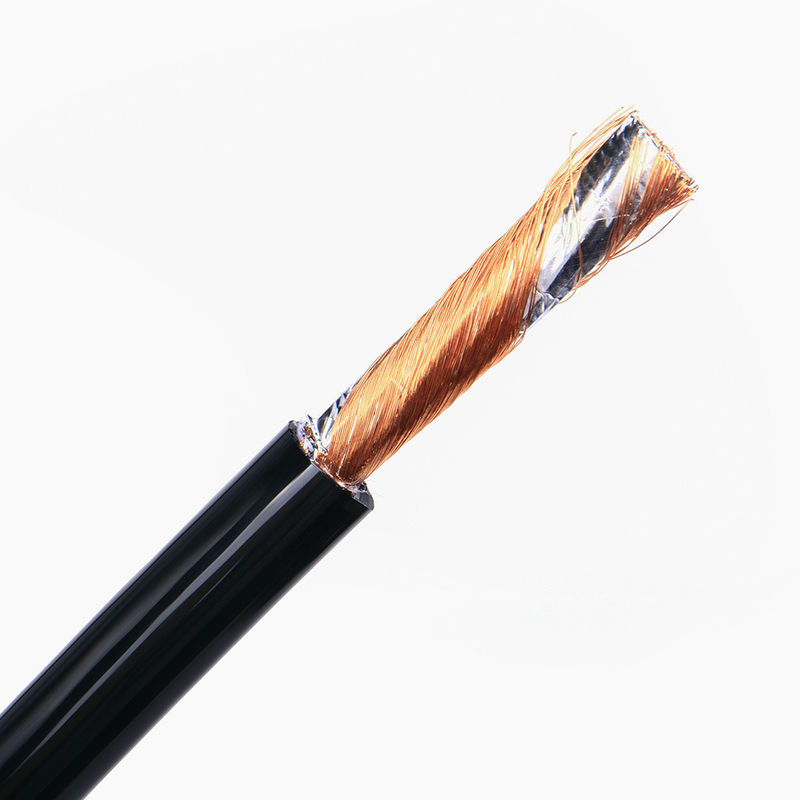

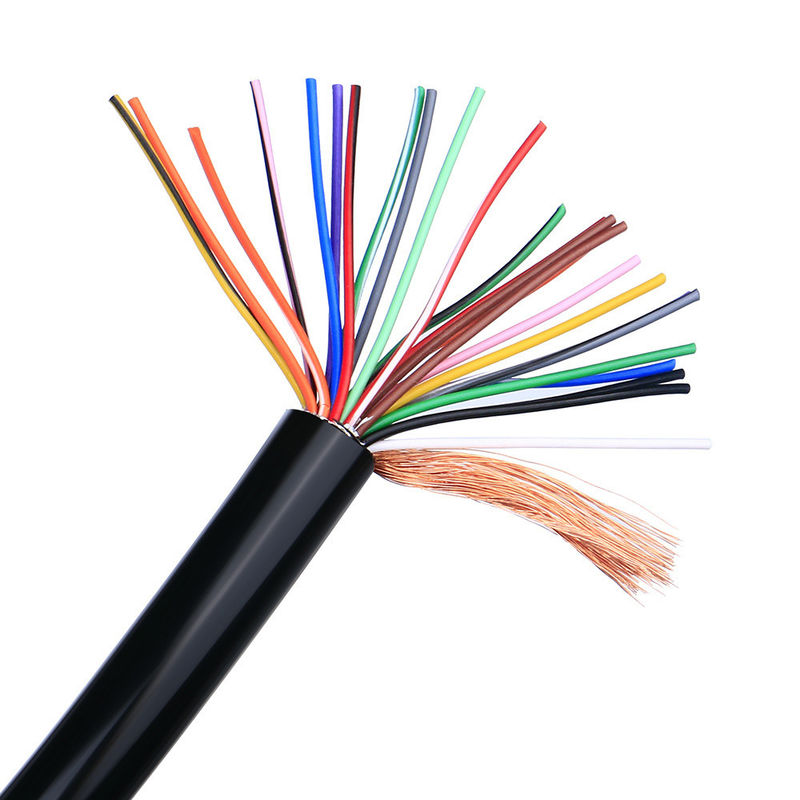

Hoge EMC-prestaties koper gevlochten afgeschermde PVC-zachte kabel met blik kopergeleider voor 600V-toepassingen

Nee.

Testitem

Testconditie

Testvereiste

Testgegevens

Resultaat

1

Structuurinspectie

1. Houd u aan de draadmaattabel2. Minimale dikte ≥ 80% van de gemiddelde dikte

Houd u aan de draadmaattabel

Raadpleeg het testrecord

Doorgang

2

Thermische schok

Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af ​​tot kamertemperatuur en observeer het monster vervolgens

Geen scheuren op het monsteroppervlak

Geen scheuren

Doorgang

3

Warmte vervorming

1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie

1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50%

Raadpleeg het testrecord

Doorgang

4

FT2

Breng eenmalig een standaardvlam aan op een hoogte van 125 mm

1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen

Raadpleeg het testrecord

Doorgang

5

Veroudering

1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte

1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering

Raadpleeg het testrecord

Doorgang

6

Koude bocht

Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen

Geen scheuren op het monsteroppervlak

Geen scheuren

Doorgang

7

Geleider weerstand

Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter

Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km

Raadpleeg het testrecord

Doorgang
