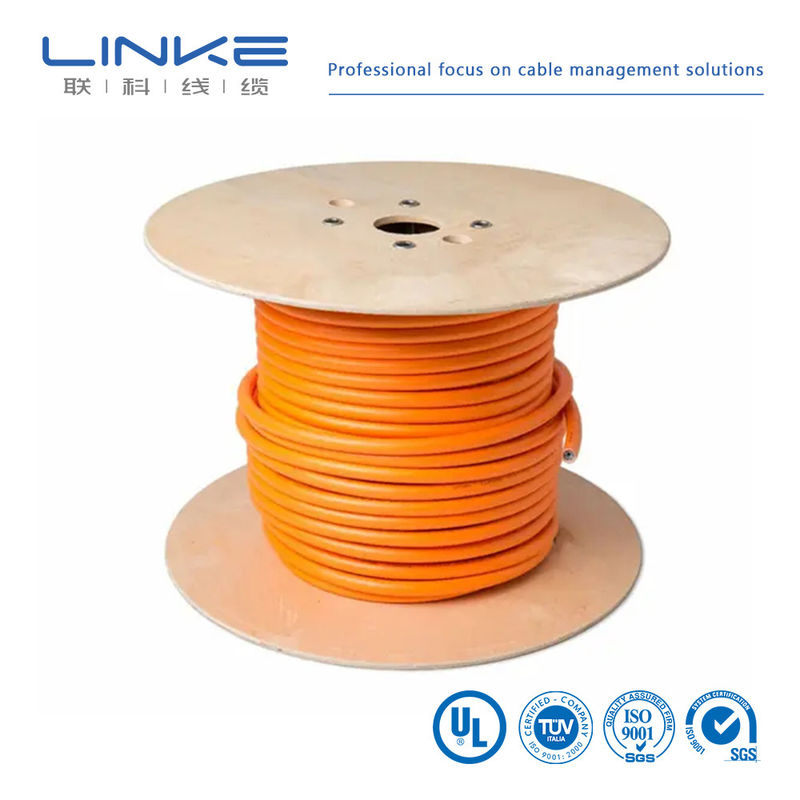

DW26 voedingskabel Flexibele siliconendraad EV afgeschermde siliconendraad
Productoverzicht
EV-laadstationkabel ontworpen voor hoogspanningstoepassingen in elektrische voertuigen, inclusief batterijvermogen, controlleraansluitingen, motoraansluitingen, laadstations en ingebouwde laders.

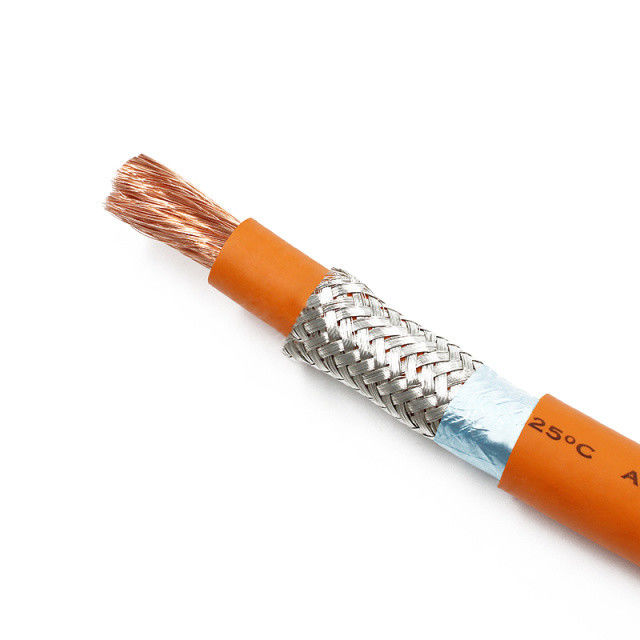

Specificaties afgeschermde EV-kabel
- Bedrijfstemperatuur: -40°C tot +125°C/150°C
- Nominale spanning: 1500 V
- Halogeenvrije constructie
- Isolatie: vernet polyolefine
- Buitenmantel: verknoopt polyolefine/TPU-elastomeer
- Uitstekende weerstand tegen krassen en hydrolyse
Tabel met technische specificaties
| Draadmodel (mm²) |
Dirigentstructuur |
Isolatie Buitendiameter |
Afscherming |
Wikkel rond |
Buitendiameter schede |
Maximale geleiderweerstand |
| 0,50 |
16/0,20 |
2,90 |
geweven afscherming |
Al-mylar |
5,50 |
37.10 |
| 0,75 |
24/0,20 |
3.10 |
geweven afscherming |
Al-mylar |
5,70 |
24.20 |
| 1.00 |
32/0,20 |
3,70 |
geweven afscherming |
Al-mylar |
6.30 uur |
18.50 uur |
| 1,50 |
49/0,20 |
4.00 uur |
geweven afscherming |
Al-mylar |
6.60 |
12.70 |
| 2.00 |
64/0,20 |
4.10 |
geweven afscherming |
Al-mylar |
6,80 |
9.42 |
| 2,50 |
79/0,20 |
4.30 |
geweven afscherming |
Al-mylar |
7.00 uur |
7.60 |
| 3.00 uur |
7/14/0,20 |
4,90 |
geweven afscherming |
Al-mylar |
7.50 |
6.15 |
| 4.00 uur |
7/18/0,20 |
5.20 |
geweven afscherming |
Al-mylar |
7,80 |
4.71 |
| 5.00 uur |
7/23/0,20 |
5.40 |
geweven afscherming |
Al-mylar |
8.00 uur |
3,70 |
| 6.00 uur |
7/27/0,20 |
5.60 |
geweven afscherming |
Al-mylar |
8.30 uur |
3.14 |
| 8.00 uur |
7/37/0,20 |
6.50 |
geweven afscherming |
Al-mylar |
9.30 uur |
2.52 |
| 10.00 uur |
7/46/0,20 |
7.00 uur |
geweven afscherming |
Al-mylar |
9.80 |
1,82 |
| 16.00 uur |
7/73/0,20 |
8.20 |
geweven afscherming |
Al-mylar |
11.00 uur |
1.16 |
| 20.00 uur |
19/34/0,20 |
9.00 uur |
geweven afscherming |
Al-mylar |
11.80 |
1.00 |
| 25.00 uur |
19/42/0,20 |
9.80 |
geweven afscherming |
Al-mylar |
12.60 |
0,74 |
| 30.00 uur |
19/51/0,20 |
10.50 uur |
geweven afscherming |
Al-mylar |
13.60 |
0,68 |
| 35.00 uur |
19/59/0,20 |
11.50 uur |
geweven afscherming |
Al-mylar |
14.50 uur |
0,53 |
| 50,00 |
19/37/0,30 |
13.50 uur |
geweven afscherming |
Al-mylar |
17.00 uur |
0,37 |
| 70.00 uur |
19/53/0,30 |
15.50 uur |
geweven afscherming |
Al-mylar |
18.50 uur |
0,26 |
| 95.00 uur |
19/70/0,30 |
18.00 uur |
geweven afscherming |
Al-mylar |
22.00 uur |
0,20 |
Niet-afgeschermde EV-kabel

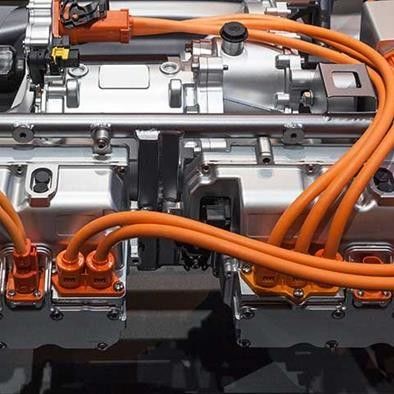

EV-hoogspanningskabels worden gebruikt om de oplaadpoort aan te sluiten op de accu, in het accupakket, en van de accu naar de motor en andere componenten als krachtoverbrengingsdragers.
- Bedrijfstemperatuur: -40°C tot +125°C/150°C
- Nominale spanning: 1500 V
- Halogeenvrije of gehalogeneerde opties beschikbaar
Fabrikantprofiel
Linke Cable Technology Co., Ltd is een toonaangevende kabelleverancier in China met meer dan 10 jaar ervaring in R&D, productie en marketing van draad- en kabelproducten. We bieden wereldwijd verschillende kabels en op maat gemaakte kabeloplossingen, gespecialiseerd in EV-laadkabels, medische kabels, siliconenkabels, veerkabels, gevlochten kabels, sleepkabels, UL-draden, autokabels en meer.
Bij Linke Cable geloven we in een engineer-to-engine-aanpak om superieure kabels voor klanten te ontwikkelen en de levenskwaliteit te verbeteren door middel van innovatieve kabeloplossingen.
Onze certificeringen
Kwaliteitscertificeringen
Onze producten voldoen aan de volgende internationale normen:
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (enkele geleider, thermoplastische isolatie)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
- UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- ISO9001 en ISO13485, TS16949
- CNR - Materiaal bedrading apparaat
- Geëxtrudeerd PVC geïsoleerd enkelvoudig, nominaal 105ºC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
- Geëxtrudeerde PVC niet-integrale kabel met mantel, geclassificeerd voor 105°C, 1000V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2
- Geëxtrudeerde TPU niet-integrale kabel met mantel, geclassificeerd voor 80°C, 300V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2
Algemene productparameters
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draadmeter (AWG) |
[bijvoorbeeld 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, gebaseerd op de eisen van de klant |
| Isolatie materiaal |
PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jasmateriaal |
[PVC/PU/Rubber/Vlecht/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/enz |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/onafgeschermd/gevlochten schild] |
| Impedantie |
[bijvoorbeeld 75Ω (voor coaxkabels)] |
Bedrukking/logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Huidige beoordeling |
[bijvoorbeeld 5A] |
| Spanningswaarde |
[bijvoorbeeld 30V AC/DC] |
Connectormateriaal |
[Verguld/vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45] |
Jasje |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/wit/rood/aangepaste Pantone/etc.] |
| temperatuur |
Minus-70℃tot 350℃ (-70℃ ~ 350℃) |
Pakket |
Rol/doos/plaat/aangepast |
| Ondersteunende diensten |
aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig snijden, krimpen en installatie van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld) |
|
|
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van het begin tot het einde controleren. Welkom om ons te bezoeken. We halen je op in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat ze de koerierskosten betalen.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeetransport is de beste optie.
Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.
Accepteert uw bedrijf OEM-productie?
Ja, wij kunnen uw bedrijfsnaam bedrukken en zelfs de kwaliteitskaart personaliseren om uw bedrijf te promoten.
