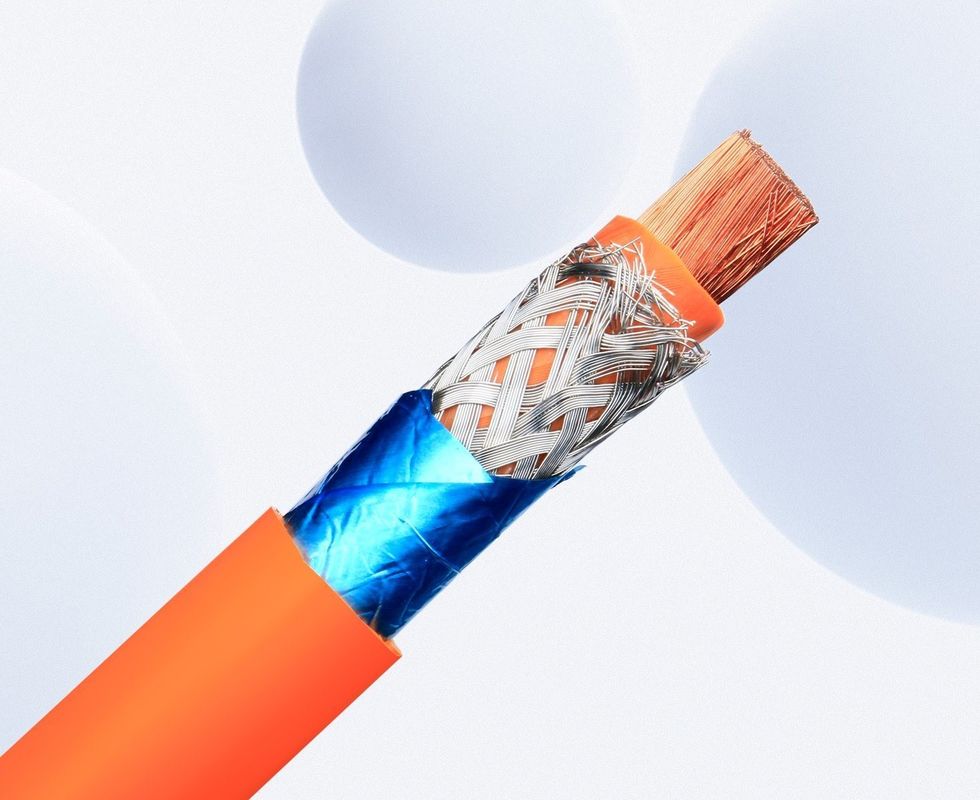

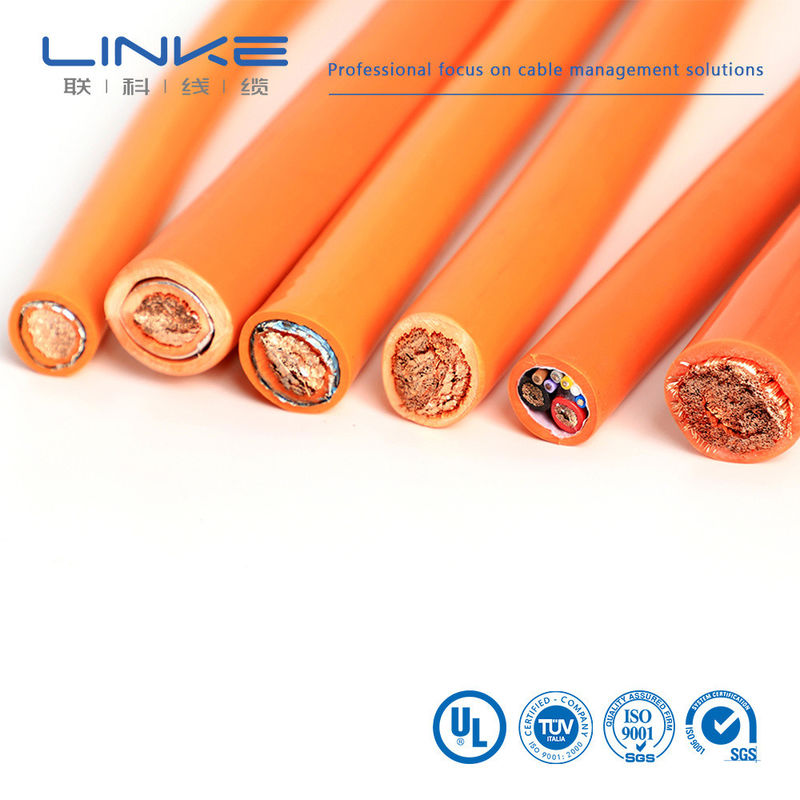

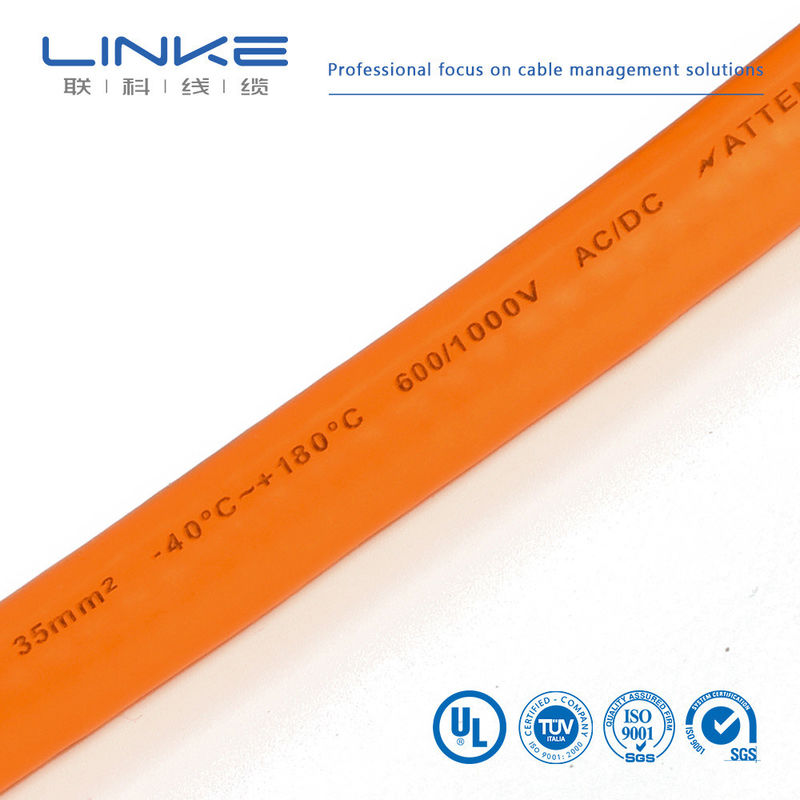

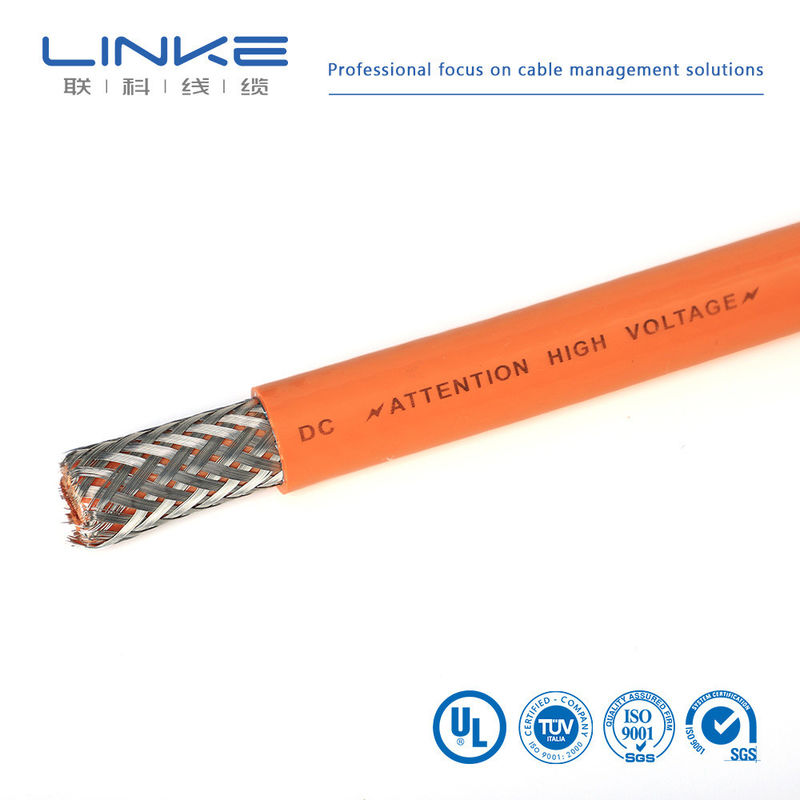

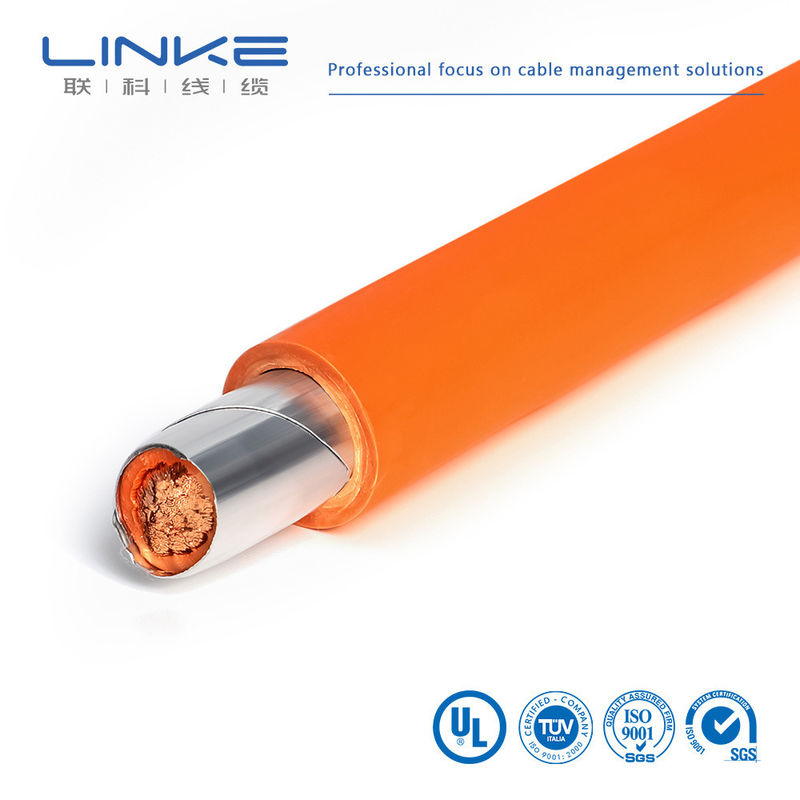

Vlamvertrager 450/750V AC en DC Multi Core HV EV Power Electrical Charging Wire Kabel
Een hoogwaardige laadkabel voor elektrische voertuigen die is ontworpen voor veeleisende toepassingen in de automobiel- en energieindustrie.
| Productnaam |
Nieuwe energie Elektrisch voertuig Draad Hoogspanningsbatterij Zonne-EV-kabel |
| Productassortiment |
Zonne-energie, nieuwe energie, energieopslag, batterijen, auto's en meer |
| Beproeving |
Leidingstest, grootte van het uiterlijk, gatpositie |
| Kabelmateriaal |
Uitsluitend koperen met UL, CE, VDE, SAA, CB-certificering |
| Kleur en lengte van de kabel |
Op maat gemaakt volgens de eisen van de klant |
| Isolatie |
PVC, PE, XLPE, TPE, PTFE en meer |
| Type aansluiting en terminal |
andere onderdelen voor motorvoertuigen, met een breedte van niet meer dan 50 mm |
| MOQ |
1000 stuks |
| Monstersbeleid |
Voor massaproductie bevestigde monsters |
| Certificaten |
ISO9001-2015, IATF16949-2016, CE, RoHS, SGS, TUV |
| Leveringstermijn |
Kleine bestellingen (minder dan 500): 5-7 dagen; Grote bestellingen (meer dan 1000): 7-15 dagen |
| Dienstverlening |
OEM en ODM aanpassing beschikbaar |
| Referentiespanning |
PVC 300/600V, Silicone draad 300/500V, TPE 600V, XLPE 400V, Nationale standaarddraad 300V |
| Temperatuurbereik |
PVC: -25~80°C, Silicone: -60~200°C, TPE: -65~250°C, XLPE: -25~125°C, Nationale standaard: -30~90°C, EV-draad: 125°C |
| Betalingsmethoden |
TT, PayPal, overschrijving |
Belangrijkste kenmerken
- Werktemperatuurbereik: -40°C tot +125°C, -40°C tot +150°C, -40°C tot +180°C, -40°C tot +200°C
- Nomenclatuurspanning 600 V wisselstroom, geschikt voor 1500 V gelijkstroom hoogspanningsomstandigheden
- Halogeenvrije constructie, volgens de richting van milieuvriendelijke productontwikkeling
- Kabelmateriaal voldoet aan GBT2408 HB, V0 verbrandingsgraad
- Minimale buigradius van ten minste vijf maal de kabeldiameter (5xOD) voor gemakkelijke installatie
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
Multicolumn {3}{l}{kabel op maat, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en monteren van stroppen (specificeer materiaal,bv. koper/nikkel) |
|
|
Onafhankelijk laboratorium•Volledige testapparatuur•Volledige kwaliteitscontrole
We testen elk product volgens strenge normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
|
- Nee, dat is niet waar.
|
Testpunt
|
Testconditie
|
Testvereiste
|
Testgegevens
|
Resultaten
|
|
1
|
Structurele inspectie
|
1. Voldoen aan de draadgroottetabel2.
|
Voldoen aan de draadgrootte tabel
|
Verwijzingen naar het testverslag
|
Pass.
|
|
2
|
Thermische schok
|
Wikkel het monster op een ijzeren staaf van de voorgeschreven grootte, plaats het gedurende 1 uur in een verouderingsoven bij de voorgeschreven temperatuur, koel het monster gedurende ten minste 30 minuten tot kamertemperatuur en observeer het monster vervolgens
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren.
|
Pass.
|
|
3
|
Warmtevervorming
|
1. meet de monsterdikte (markeer meetpositie) 2. plaats het monster en het testapparaat in de verouderingsoven om het gedurende 1 uur op de voorgespecificeerde temperatuur voor te verwarmen3.Plaats het monster gedurende 1 uur onder de drukkolom van het testapparaat4. De monsterdikte opnieuw op dezelfde plaats meten
|
1Het monster mag niet worden gebarsten door drukkolom of blootgeleider2.
|
Verwijzingen naar het testverslag
|
Pass.
|
|
4
|
FT2
|
Gebruik een standaardvlam op een hoogte van 125 mm één keer
|
1De vlam mag zich niet over zijn hele lengte verspreiden.
|
Verwijzingen naar het testverslag
|
Pass.
|
|
5
|
Veroudering
|
1. Neem vijf delen van een 200 mm lange schede2. Plaats de monsters in een verouderingsoven bij 158°C gedurende 168 uur3.vervolgens de verlenging bij breuk en de treksterkte testen
|
1. verlenging vóór veroudering ≥ 300%, verlenging na veroudering ≥ 80% van die vóór veroudering2. treksterkte vóór veroudering > 1,41 kg/mm2, treksterkte na veroudering ≥ 80% van die vóór veroudering
|
Verwijzingen naar het testverslag
|
Pass.
|
|
6
|
Cold Bend
|
Bewaar het monster in een laagtemperatuurdoos bij een bepaalde temperatuur gedurende 4 uur, windmonster op een ijzeren staaf van een bepaalde grootte met een bepaalde draai,volledige wikkeling binnen 30 seconden nadat het monster uit de laagtemperatuurdoos is genomen
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren.
|
Pass.
|
|
7
|
Leiderweerstand
|
Meting van de weerstand van een kerngeleider van één meter met een gelijkstroomweerstandsmeter
|
Bij 20°C weerstand van 8AWG ≤ 2,23Ω/km
|
Verwijzingen naar het testverslag
|
Pass.
|
Linke cable technology (DongGuan) Co. Ltd. concentreert zich op O&O en
Het bedrijf biedt professionele oplossingen voor de kabel- en draadindustrie, met name voor de
Het bevat:
Humanoïde robotkabel,
AI-aandrijvingskabel/gegevenskabel,
met een vermogen van meer dan 50 W
sensorkabel,
Nieuwe energiekabel.
Medische schoonheidsdraad,
UL-kabel,
Linke Cable heeft een gevarieerde productontwikkelingscapaciteit en technische mogelijkheden om gevarieerde
Wij hebben de volgende productvergunning verkregen: UL 758,CCC,RoH's,REACH,CE; Wij
het volgende kwaliteitsmanagementsysteem hebben verkregen::ISO 9001-2015(Alle producten); ISO 13485
(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)
Toepassingen van EV-laadkabels
EV-oplaadkabels zijn hoogspanningskabels die worden gebruikt om oplaadpoorten te verbinden met batterijen, interne batterijcomponenten, motoren en energieopslagapparatuur.Deze kabels dienen als dragers van de stroomoverdracht in veeleisende automobielomgevingen met specifieke prestatievereisten, waaronder kleine bedradingsruimtesOnze kabels voldoen aan lage rook, hoge spanning, extreme temperatuur variaties, slechte warmteafvoer, blootstelling aan zoutnevel, elektromagnetische velden en chemische weerstand.milieu- en veiligheidsnormen voor halogeenvrije vlamvertragers.
Oplaadkabels verbinden EV-oplaadtoestellen met de oplaadinfrastructuur, waardoor stroom wordt overgedragen aan elektrische voertuigen en tegelijkertijd signaallijnen, besturingslijnen,en stroomondersteunende lijnen om een nauwkeurige controle en veilige werking gedurende het hele laadproces te garanderenDe toepassingen omvatten laadstations, parkeerplaatsen, hotels, wooncommunities, garages en draagbare laadkabels voor voertuigopslag.
Productie-expertise
Ons engineeringteam bestaat uit 6 professionals met meer dan 10 jaar ervaring in draad- en kabeltechnologie, die nauwkeurige en effectieve oplossingen bieden.De kwaliteitscontrole afdeling heeft 10 specialisten die toezicht houden op elke stap van het inkomende materiaal tot de verzending.Onze productiepersoneel bestaat uit meer dan 50 ervaren professionals die zich toeleggen op uitmuntendheid in de productie.
Certificeringen
Vergunningen voor producten
Certificering van kwaliteitsmanagementsystemen
- ISO 9001-2015 (alle producten)
- ISO 13485 (industrie van medische hulpmiddelen)
- IATF 16949 (Autoindustrie)
UL XLPE-isolatie-normen
- De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
Isolatie-normen voor siliconen
- De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde maatregelen zijn in overeenstemming met de in de bijlage bij Verordening (EG) nr. 396/2005 vermelde voorschriften.
FEP-isolatie-normen
- De in de bijlage bij Verordening (EG) nr. 396/2005 vermelde voorschriften zijn van toepassing op de verpakking en de verpakking van het voertuig.
UL-gecertificeerde modellen
Vaak gestelde vragen
Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant, we controleren uw bestelling van begin tot eind.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Voor de beoordeling van de monsters is het gratis, nieuwe klanten moeten de koerierkosten betalen.
Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter. Vanwege het gewicht van de kabel raden we aan om de juiste hoeveelheden te bestellen om de vrachtkosten te optimaliseren. Zeevervoer is de meest economische optie.
Kan ik korting krijgen?
Er zijn kortingen beschikbaar, afhankelijk van de bestelhoeveelheid.
Accepteert uw bedrijf OEM-productie?
Ja, we bieden OEM-diensten aan, inclusief het op maat afdrukken van uw bedrijfsnaam en kwaliteitskaarten om uw merk te promoten.
