Hoogwaardige koperen geleider PVC industriële kabel ontworpen voor robotica en high-flex datacommunicatietoepassingen, met aanpasbare communicatiedraadoplossingen.
Prestatiespecificaties
- Overtreft ANSI/TIA-568.2-D Categorie 6A en ISO/IEC 11801 Klasse EA normen
- Voldoet aan de YD/T 1019 standaard
- Bandbreedte: ≥500 MHz
- Ondersteunt 10G Base-T met achterwaartse compatibiliteit voor CAT6 en CAT5e systemen
Technische parameters & kenmerken
- Draaddikte: 23AWG
- Geleidermateriaal: 99,99% zuurstofvrij koper
- Isolatiemateriaal: Polyethyleen met hoge dichtheid (HDPE)
- Buitenmantelmateriaal: PVC (Low smoke halogen-free LSZH optioneel)
- Aanpasbare opties: CM/CMR/CMP beschikbaar
- Buitendiameter kabel: 7,8±0,5 mm
- Kernstructuur: Kruiskeurmerk kern
- Mantelkleur: Aanpasbaar
- Brutogewicht: 17,9 kg
- Maximale trekkracht: 110 N
- Installatietemperatuur: 0°C tot +50°C
- Bedrijfstemperatuur: -20°C tot +60°C

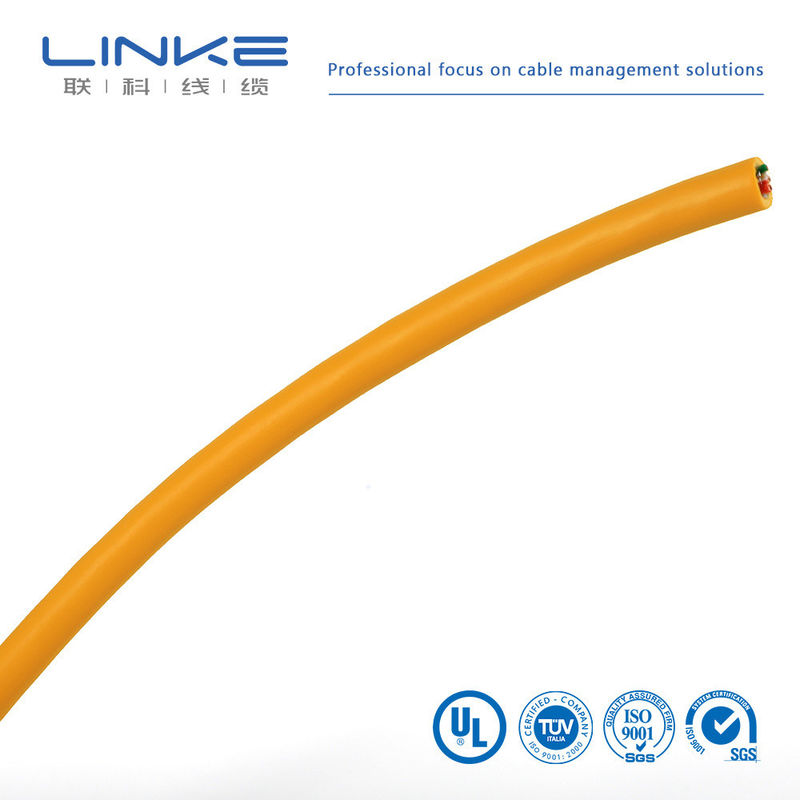

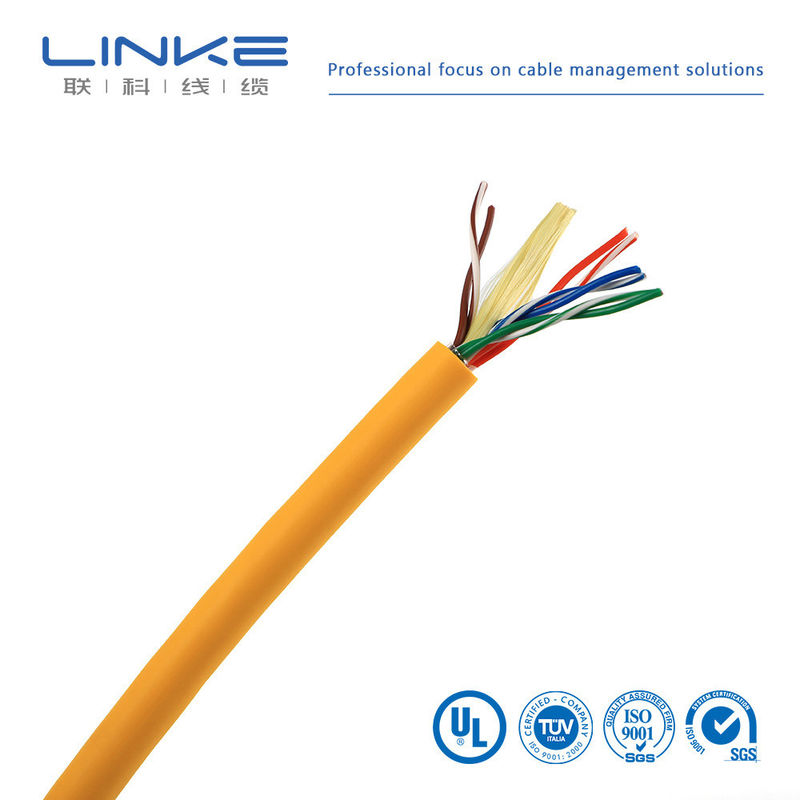

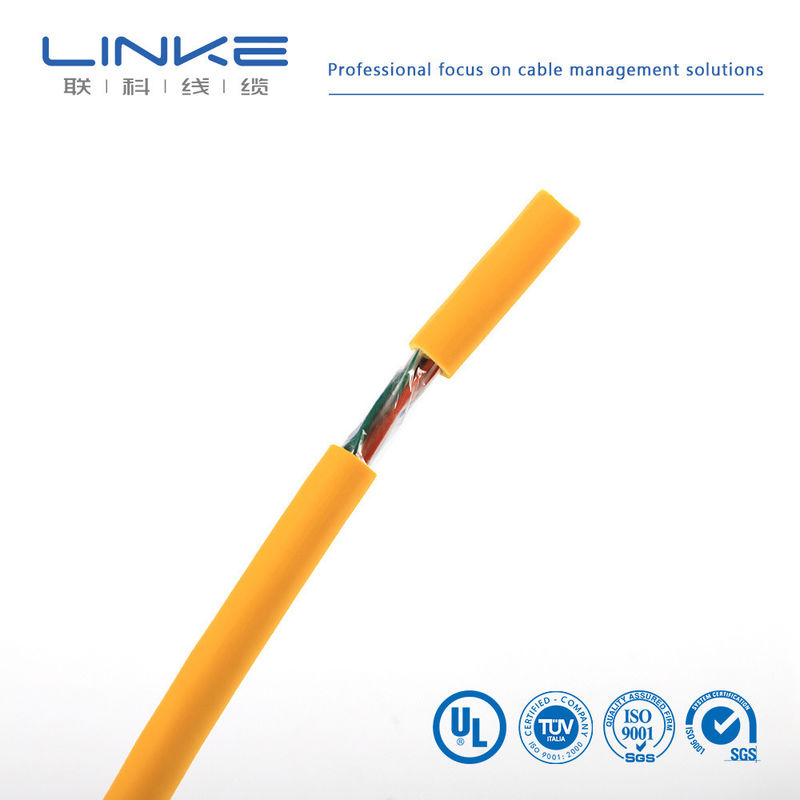

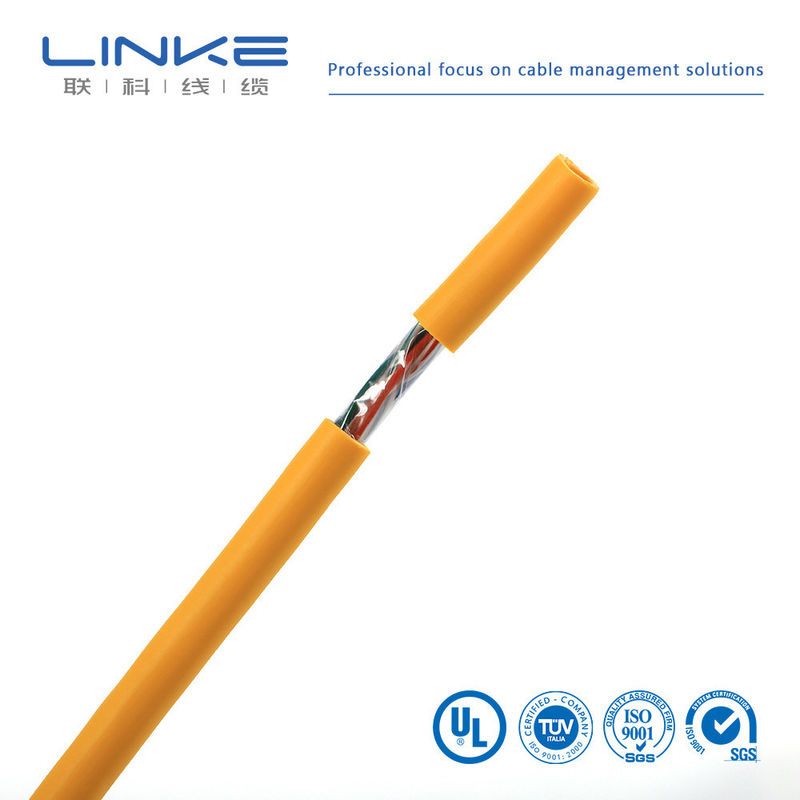

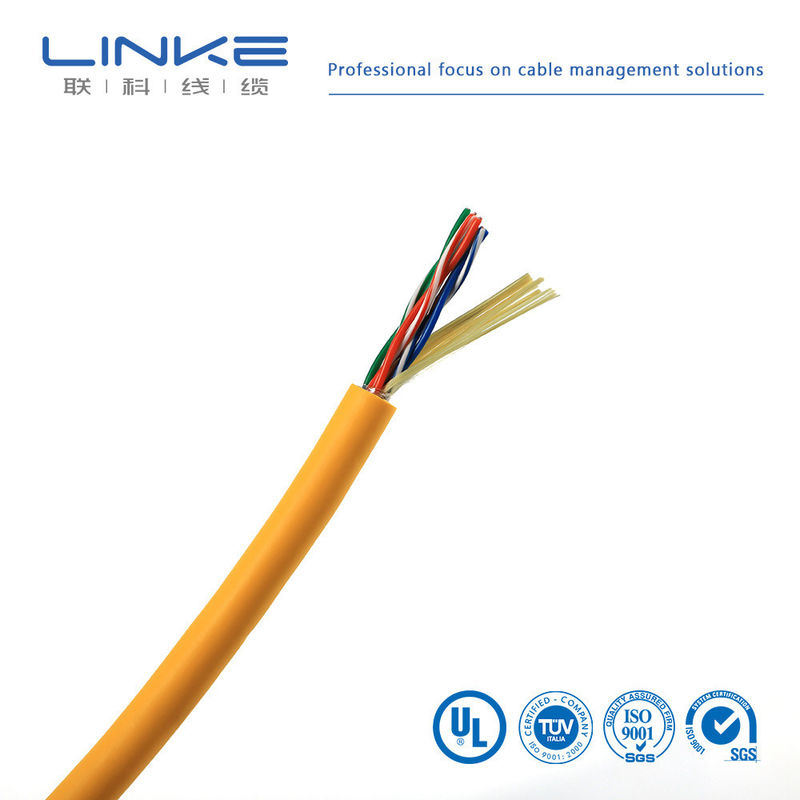

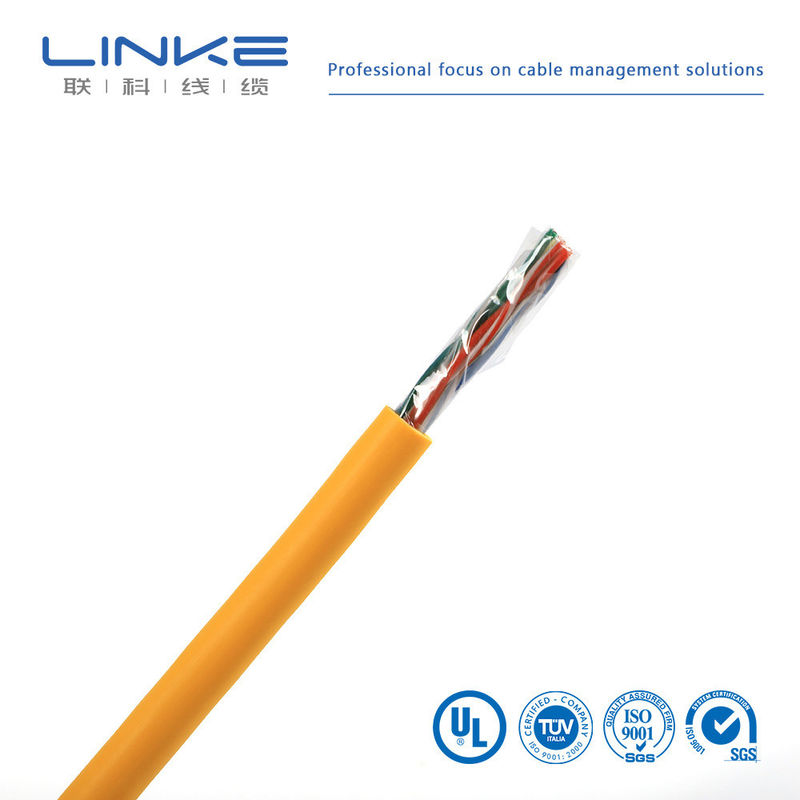

Productafbeeldingen
Netwerk UTP Patchkabels
Onze UTP patchkabels zijn voorzien van hoogwaardige modulaire connectoren met een snagless ontwerp om de vergrendelingsclips van de RJ45 connector te beschermen tijdens installatie.
CAT5e UTP Netwerk Patchkabels
| Kabeltype |
Cat5e Snagless |
| Afschermingstype |
Ongeschermd (U/UTP) |
| Kabelmantel |
PVC CM (Rond) |
| Lengte |
3ft (0,9m) Inclusief connectoren |
| Ondersteuning voor datasnelheid |
10/100/1000Base-T |
| Standaard bandbreedte |
100 MHz |
| Geleidertype |
Gestrand puur blank koper |
| Connectoren |
RJ45 (Male) |
| Dikte (AWG) |
24 (7/0,20 mm) |
| Buitendiameter kabel |
5,5± 0,4 mm |
| PoE-compatibiliteit |
PoE/PoE+ |
| Draadschema |
T568B, Recht |
| Bedrijfstemperatuur |
-20°C tot +75°C (-4°F tot 167°F) |
| Installatietemperatuur |
-10°C tot +50°C (14°F tot 122°F) |
CAT6 UTP Netwerk Patchkabels
| Kabeltype |
Cat6 Snagless |
| Afschermingstype |
Ongeschermd (U/UTP) |
| Kabelmantel |
PVC CM (Rond) |
| Lengte |
3ft (0,9m) Inclusief connectoren |
| Ondersteuning voor datasnelheid |
1000Base-T en maximaal 10GBase-T |
| Standaard bandbreedte |
250 MHz |
| Geleidertype |
Gestrand puur blank koper |
| Connectoren |
RJ45 (Male) |
| Dikte (AWG) |
24 (7/0,20 mm) |
| Buitendiameter kabel |
6,1 ± 0,4 mm |
| PoE-compatibiliteit |
PoE/PoE+ |
| Draadschema |
T568B, Recht |
| Bedrijfstemperatuur |
-20°C tot +75°C (-4°F tot 167°F) |
| Installatietemperatuur |
-10°C tot +50°C (14°F tot 122°F) |
Mechanische parameters
| Parameter |
PVC |
LSZH Rookarm Halogeenvrij |
| Treksterkte voor veroudering |
≥13,5 MPa |
≥10,0 MPa |
| Rek voor veroudering |
≥150% |
≥125% |
| Verouderingstijd |
100°C * 24 uur * 7 dagen |
| Treksterkte na veroudering |
≥12,5 MPa |
≥8 MPa |
| Rek na veroudering |
≥125% |
≥100% |
| Koude buiging (-20±2°C * 4 uur) |
8 keer de buitendiameter van de kabel zonder scheuren |
Elektrische parameters
| Transmissievertraging verschil |
≤25 ns / 100 m |
| Transmissiesnelheid |
74% |
| Ongebalanceerde capaciteit naar aarde |
Maximaal 330 pf / 100 m |
| DC-weerstand |
Maximaal 9,5 Ω / 100 m |
| DC-weerstand ongebalanceerd |
Maximaal 2% |
Fabrikantprofiel
Linke Cable Technology Co., Ltd is een toonaangevende kabelfabrikant in China met meer dan 10 jaar ervaring in R&D, productie en marketing van draad- en kabeloplossingen.
Wij zijn gespecialiseerd in het leveren van aangepaste kabeloplossingen, waaronder EV-laadkabels, medische kabels, siliconenkabels, spiraalkabels, gevlochten kabels, sleepkabels, UL-draden, autokabels en meer voor wereldwijde markten.
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draaddikte (AWG) |
[bijv. 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, op basis van klantvereisten |
| Isolatiemateriaal |
PVC/TPU/Siliconenrubber/PE/PP/XLPE/Nylon/andere |
Mantelmateriaal |
[PVC/PU/Rubber/Vlechtwerk/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/etc. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Stroom/Audio/Coaxiaal/Elektrisch/Automotive/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/Ongeschermd/Vlechtwerkafscherming] |
| Impedantie |
[bijv. 75 Ω (voor coaxkabels)] |
Printen/Logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Stroomsterkte |
[bijv. 5A] |
| Spanningswaarde |
[bijv. 30V AC/DC] |
Connector materiaal |
[Verguld/Vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm Jack, RJ45] |
Mantel |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Min 70°C tot 350°C (-70°C ~ 350°C) |
Pakket |
Rol/doos/plaat/Aangepast |
| Ondersteunende diensten |
multicolumn {3}{l}{aangepaste kabel, end-to-end oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijv. koper/nikkel verguld) |
|
|
|
Nr.
|
Testitem
|
Testconditie
|
Testvereiste
|
Testgegevens
|
Resultaat
|
|
1
|
Structuurinspectie
|
1. Voldoen aan de draadmaattabel 2. Minimale dikte ≥ 80% van de gemiddelde dikte
|
Voldoen aan de draadmaattabel
|
Zie testrecord
|
Geslaagd
|
|
2
|
Thermische schok
|
Wikkel het monster op een ijzeren staaf van gespecificeerde grootte, plaats het gedurende 1 uur in een verouderingsoven op de gespecificeerde temperatuur, koel het monster tot kamertemperatuur gedurende ten minste 30 minuten, observeer vervolgens het monster
|
Geen scheuren op het oppervlak van het monster
|
Geen scheuren
|
Geslaagd
|
|
3
|
Warmtevervorming
|
1. Meet de dikte van het monster (markeer meetpositie) 2. Plaats het monster en de testfixture gedurende 1 uur in een verouderingsoven voor voorverwarming op de gespecificeerde temperatuur 3. Plaats het monster gedurende 1 uur onder de drukkolom van de testfixture 4. Meet de dikte van het monster opnieuw op dezelfde positie
|
1. Monster mag niet barsten door de drukkolom of de geleider blootleggen 2. Diktevermindering ≤ 50%
|
Zie testrecord
|
Geslaagd
|
|
4
|
FT2
|
Pas een standaardvlam toe op een hoogte van 125 mm eenmaal
|
1. Vlam mag zich niet langs de lengte verspreiden 2. Vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen
|
Zie testrecord
|
Geslaagd
|
|
5
|
Veroudering
|
1. Neem vijf secties van 200 mm lange mantel 2. Plaats specimens in een verouderingsoven op 158°C gedurende 168 uur 3. Na het verwijderen van de specimens, plaats op kamertemperatuur 23±5°C gedurende 16 uur, test vervolgens de rek bij breuk en treksterkte
|
1. Rek voor veroudering ≥ 300%, rek na veroudering ≥ 80% van die voor veroudering 2. Treksterkte voor veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van die voor veroudering
|
Zie testrecord
|
Geslaagd
|
|
6
|
Koude buiging
|
Bewaar het monster gedurende 4 uur in een lage-temperatuurdoos op de gespecificeerde temperatuur, wikkel het monster gedurende 30 seconden op een ijzeren staaf van gespecificeerde grootte met gespecificeerde windingen, nadat het monster uit de lage-temperatuurdoos is gehaald
|
Geen scheuren op het oppervlak van het monster
|
Geen scheuren
|
Geslaagd
|
|
7
|
Geleiderweerstand
|
Meet de weerstand van een meter geleider met een DC-weerstandsmeter
|
Bij 20°C, weerstand van 8AWG ≤ 2,23 Ω/km
|
Zie testrecord
|
Geslaagd
|
Certificeringen & Normen
Onze producten voldoen aan strenge kwaliteitsnormen en hebben talrijke certificeringen:
UL-certificeringen
Enkele geleider, thermoplastische isolatie: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Meerdere geleiders, thermoplastische isolatie
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Aanvullende certificeringen: ISO9001, ISO13485, TS16949, CNR Appliance Wiring Material
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant die alle aspecten van de productie van begin tot eind beheert. Wij verwelkomen bezoeken aan onze faciliteit in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Monsters zijn gratis voor evaluatie. Nieuwe klanten worden geacht te betalen voor koerierskosten.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100m. Vanwege het gewicht van de kabel raden we aan om geschikte hoeveelheden te bestellen om de vrachtkosten te optimaliseren. Zeevervoer wordt aanbevolen voor grotere bestellingen.
Kan ik korting krijgen?
Kortingen zijn beschikbaar op basis van de bestelhoeveelheid. Neem contact met ons op voor prijsdetails.
Accepteert uw bedrijf OEM-productie?
Ja, wij bieden OEM-services, inclusief aangepast printen van bedrijfsnamen en kwaliteitskaarten.
