Hoogwaardige koperen geleider PVC industriële kabel ontworpen voor robotische en high-flex data transmissie toepassingen, met aanpasbare communicatie draad oplossingen.
Prestatiespecificaties
- Overschrijdt ANSI/TIA-568.2-D categorie 6A en ISO/IEC 11801 klasse EA-normen
- Voldoet aan de norm YD/T 1019
- Bandbreedte: ≥ 500 MHz
- Ondersteunt 10G Base-T met backwards compatibility voor CAT6 en CAT5e-systemen
Technische parameters en kenmerken
- Draadbreedte: 23AWG
- Leidermateriaal: 99,99% zuurstofvrij koper
- Isolatie materiaal: polyethyleen met hoge dichtheid (HDPE)
- Materiaal van de buitenste omhulsel: PVC (LSZH zonder lage rookgehalte, optioneel)
- Aanpasbare opties: CM/CMR/CMP beschikbaar
- Buitenste diameter van de kabel: 7,8 ± 0,5 mm
- Kernstructuur: dwars keelkern
- Kleur van de jas: Aanpasbaar
- Bruto gewicht: 17,9 kg
- Maximale trekkracht: 110N
- Installatietemperatuur: 0°C tot +50°C
- Werktemperatuur: -20°C tot +60°C

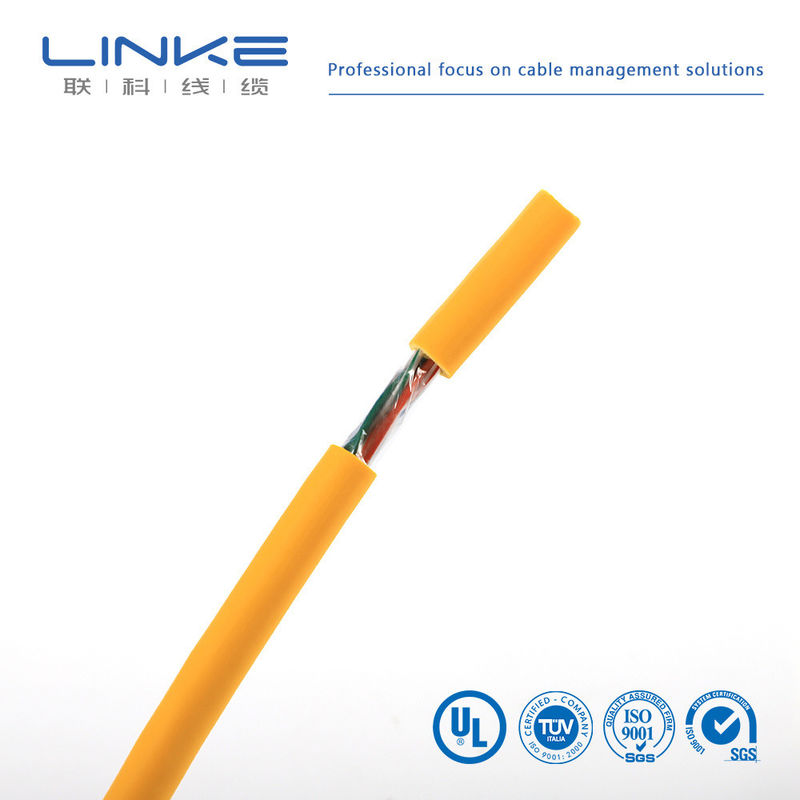

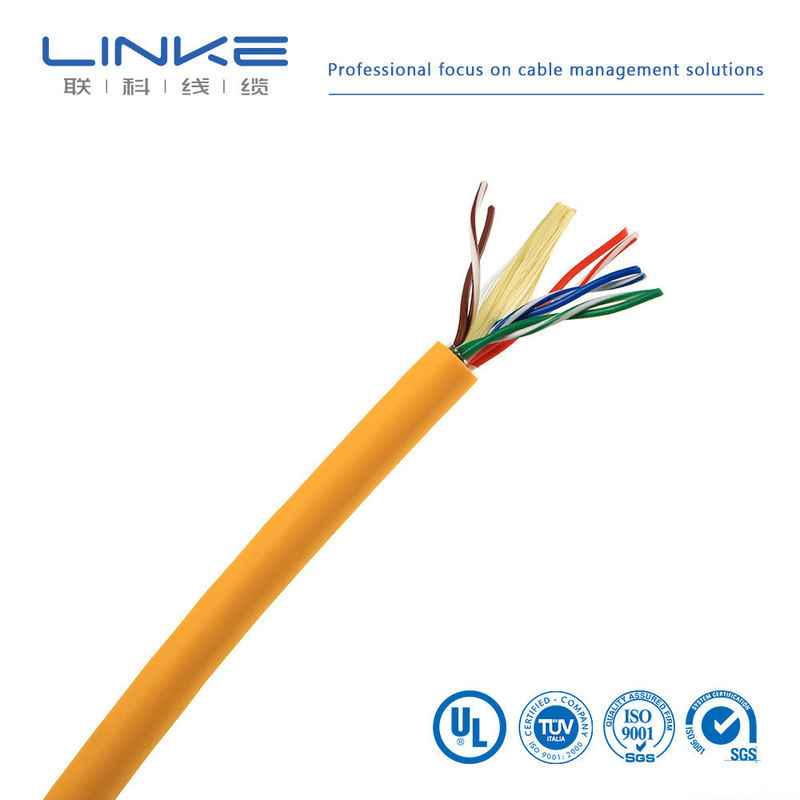

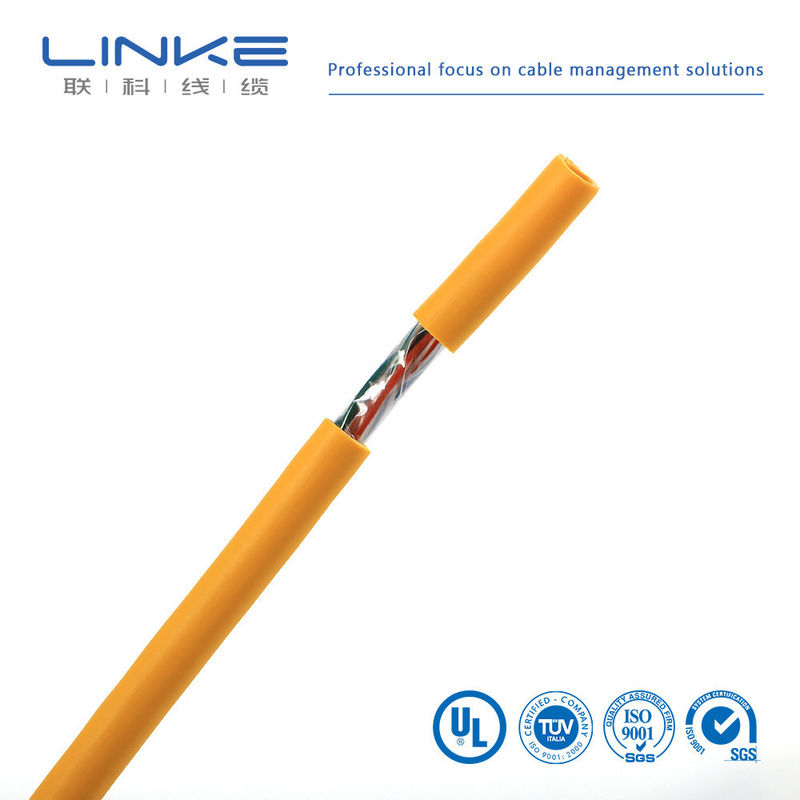

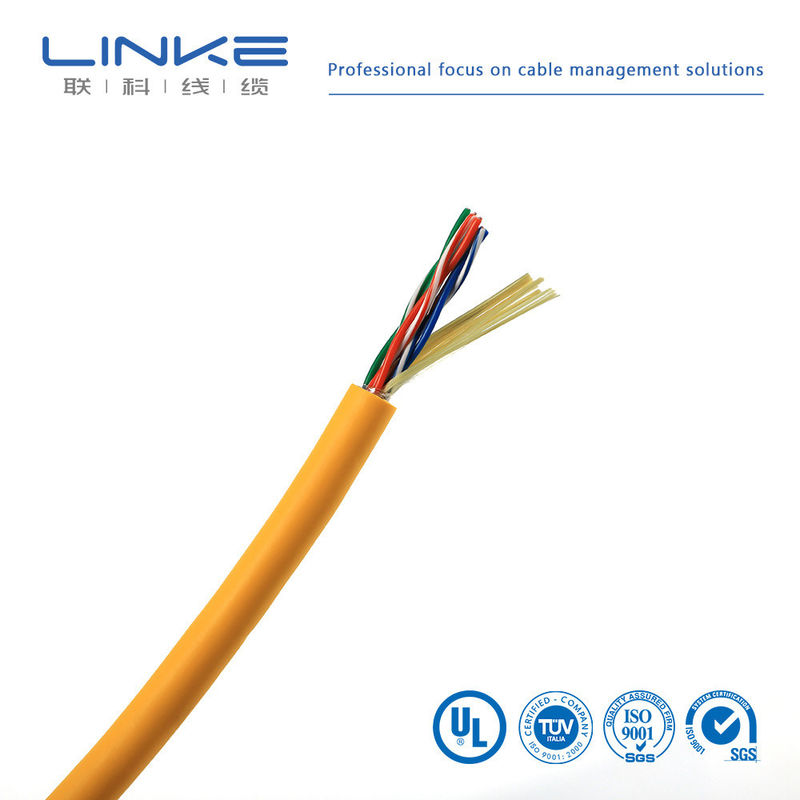

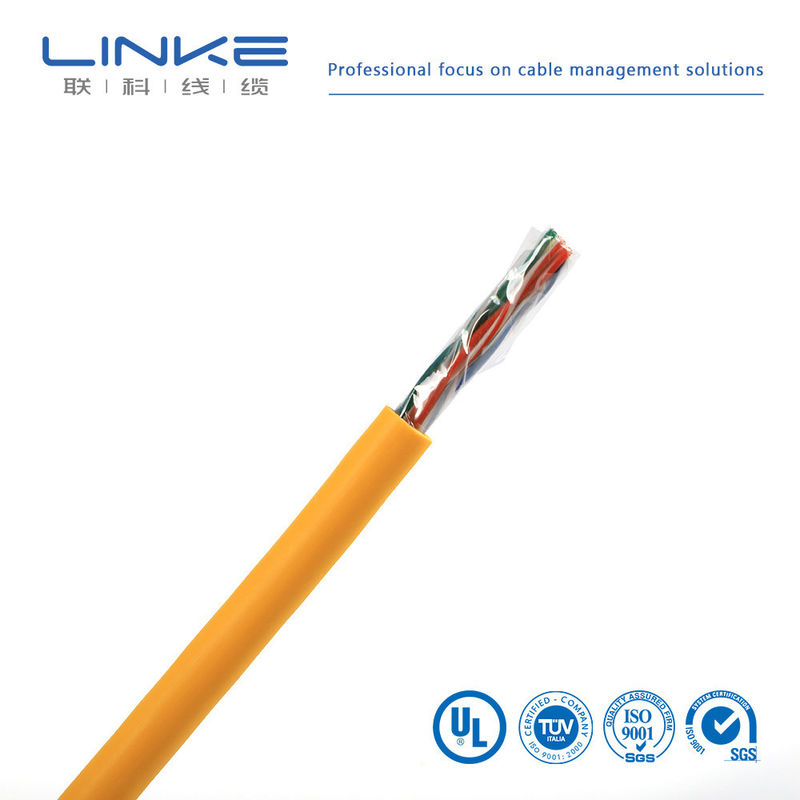

Foto's van producten
Netwerk-UTP-patchcords
Onze UTP-patchcords zijn voorzien van hoogwaardige modulaire stekkers met een strak ontworpen ontwerp om de RJ45-connector sluitclips tijdens de installatie te beschermen.
CAT5e UTP-netwerkpatchcords
| Type kabel |
Cat5e Snagless |
| Beschermingstype |
Onbeschermd (U/UTP) |
| Kabeljas |
PVC CM (rond) |
| Lange |
3ft (0,9m) Inclusief stekkers |
| Ondersteuning van de gegevenssnelheid |
10/100/1000Base-T |
| Standaard bandbreedte |
100 MHz |
| Type geleider |
Gekleurde, pure, kaal koper |
| Verbindingen |
RJ45 (mannelijk) |
| Gevel (AWG) |
24 (7/0,20 mm) |
| Kabelbuiswijdte |
5.5 ± 0,4 mm |
| PoE-compatibiliteit |
PoE/PoE+ |
| Draadschema |
T568B, rechte |
| Werktemperatuur |
-20°C tot +75°C (-4°F tot 167°F) |
| Installatietemperatuur |
-10°C tot +50°C (14°F tot 122°F) |
CAT6 UTP-netwerkpatchcords
| Type kabel |
Cat6 Snagless |
| Beschermingstype |
Onbeschermd (U/UTP) |
| Kabeljas |
PVC CM (rond) |
| Lange |
3ft (0,9m) Inclusief stekkers |
| Ondersteuning van de gegevenssnelheid |
1000Base-T en maximaal tot 10GBase-T |
| Standaard bandbreedte |
250 MHz |
| Type geleider |
Gekleurde, pure, kaal koper |
| Verbindingen |
RJ45 (mannelijk) |
| Gevel (AWG) |
24 (7/0,20 mm) |
| Kabelbuiswijdte |
6.1 ± 0,4 mm |
| PoE-compatibiliteit |
PoE/PoE+ |
| Draadschema |
T568B, rechte |
| Werktemperatuur |
-20°C tot +75°C (-4°F tot 167°F) |
| Installatietemperatuur |
-10°C tot +50°C (14°F tot 122°F) |
Mechanische parameters
| Parameter |
PVC |
LSZH Halogeenvrij met lage rook |
| Treksterkte voor veroudering |
≥ 13,5Mpa |
≥ 10,0 Mpa |
| Verlenging van het lichaam voor veroudering |
≥ 150% |
≥ 125% |
| Verouderingstijd |
100°C * 24 uur * 7 dagen |
| Treksterkte na veroudering |
≥ 12,5 Mpa |
≥ 8Mpa |
| Verlenging na veroudering |
≥ 125% |
≥ 100% |
| Koud buigen (-20 ± 2 °C * 4 uur) |
8 maal de buitendiameter van de kabel zonder scheuren |
Elektrische parameters
| Verschil in de overdrachtsvertraging |
≤ 25 ns / 100 m |
| Transmissie snelheid |
74% |
| Onbalanscapaciteit aan de grond |
Maximaal 330 ft / 100 m |
| Gelijkstroomweerstand |
Maximaal 9,5Ω/100 m |
| DC-weerstandsverlies |
Maximaal 2% |
Producentprofiel
Linke Cable Technology Co., Ltd is een toonaangevende kabelfabrikant in China met meer dan 10 jaar ervaring in R&D, productie en marketing van draad- en kabeloplossingen.
We zijn gespecialiseerd in het leveren van op maat gemaakte kabeloplossingen, waaronder EV-oplaadkabel, medische kabel, siliconen kabel, veerkabel, gevlochten kabel, sleepkabel, UL-draad, automobielkabel,en meer voor de wereldmarkten.
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
Multicolumn {3}{l}{kabel op maat, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en monteren van stroppen (specificeer materiaal,bv. koper/nikkel) |
|
|
|
- Nee, dat is niet waar.
|
Testpunt
|
Testconditie
|
Testvereiste
|
Testgegevens
|
Resultaten
|
|
1
|
Structurele inspectie
|
1. Voldoen aan de draadgroottetabel2.
|
Voldoen aan de draadgrootte tabel
|
Verwijzingen naar het testverslag
|
Pass.
|
|
2
|
Thermische schok
|
Wikkel het monster op een ijzeren staaf van de voorgeschreven grootte, plaats het gedurende 1 uur in een verouderingsoven bij de voorgeschreven temperatuur, koel het monster gedurende ten minste 30 minuten tot kamertemperatuur en observeer het monster vervolgens
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren.
|
Pass.
|
|
3
|
Warmtevervorming
|
1. meet de monsterdikte (markeer meetpositie) 2. plaats het monster en het testapparaat in de verouderingsoven om het gedurende 1 uur op de voorgespecificeerde temperatuur voor te verwarmen3.Plaats het monster gedurende 1 uur onder de drukkolom van het testapparaat4. De monsterdikte opnieuw op dezelfde plaats meten
|
1Het monster mag niet worden gebarsten door drukkolom of blootgeleider2.
|
Verwijzingen naar het testverslag
|
Pass.
|
|
4
|
FT2
|
Gebruik een standaardvlam op een hoogte van 125 mm één keer
|
1De vlam mag zich niet over zijn hele lengte verspreiden.
|
Verwijzingen naar het testverslag
|
Pass.
|
|
5
|
Veroudering
|
1. Neem vijf delen van een 200 mm lange schede2. Plaats de monsters in een verouderingsoven bij 158°C gedurende 168 uur3.vervolgens de verlenging bij breuk en de treksterkte testen
|
1. verlenging vóór veroudering ≥ 300%, verlenging na veroudering ≥ 80% van die vóór veroudering2. treksterkte vóór veroudering > 1,41 kg/mm2, treksterkte na veroudering ≥ 80% van die vóór veroudering
|
Verwijzingen naar het testverslag
|
Pass.
|
|
6
|
Cold Bend
|
Bewaar het monster in een laagtemperatuurdoos bij een bepaalde temperatuur gedurende 4 uur, windmonster op een ijzeren staaf van een bepaalde grootte met een bepaalde draai,volledige wikkeling binnen 30 seconden nadat het monster uit de laagtemperatuurdoos is genomen
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren.
|
Pass.
|
|
7
|
Leiderweerstand
|
Meting van de weerstand van een kerngeleider van één meter met een gelijkstroomweerstandsmeter
|
Bij 20°C weerstand van 8AWG ≤ 2,23Ω/km
|
Verwijzingen naar het testverslag
|
Pass.
|
Certificeringen en normen
Onze producten voldoen aan strenge kwaliteitsnormen en zijn in het bezit van talrijke certificaten:
UL-certificaten
Eéngeleider, thermoplastische isolatie: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Meerdere geleiders, thermoplastische isolatie
De in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde vergunningen zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde vergunningen.
Aanvullende certificeringen: ISO9001, ISO13485, TS16949, CNR Apparaten bedradingsmateriaal
Vaak gestelde vragen
Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant die alle aspecten van de productie van begin tot eind controleert.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Voor de beoordeling van de monsters is het gratis, nieuwe klanten moeten de koerierkosten betalen.
Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter. Vanwege het gewicht van de kabel raden wij aan om de juiste hoeveelheden te bestellen om de vrachtkosten te optimaliseren. Voor grotere bestellingen wordt zeetransport aanbevolen.
Kan ik korting krijgen?
Er zijn kortingen beschikbaar op basis van de bestelhoeveelheid. Neem contact met ons op voor prijzen.
Accepteert uw bedrijf OEM-productie?
Ja, we bieden OEM-diensten aan, inclusief het op maat afdrukken van bedrijfsnamen en kwaliteitskaarten.
