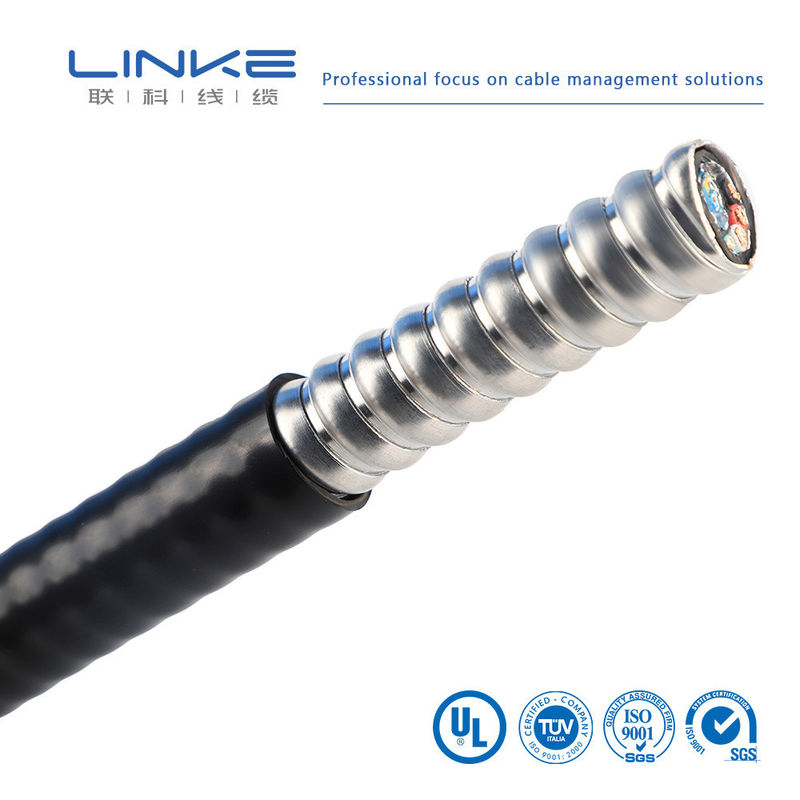

Ondergrondse elektrische PVC-geïsoleerde bekleding met koperen geleider

PVC-geïsoleerde gepantserde kabel

Ondergrondse PVC-pantserkabel

Ondergrondse PVC-geïsoleerde gepantserde kabel

Plaats van herkomst:

Guangdong, China

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Model-NR.:

Gepantserde kabel

Maatwerk:

Beschikbaar | Aangepast verzoek

Materiaal geleider:

koper/vertind koper

Dirigenttype:

Gedraaide draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

isolatiematerialen:

aanpassen: PVC, PE, XLPE, EPR, SIR

Kleur:

Pas aan

type:

Geïsoleerd

Pakket:

Per rol

Doorlooptijd:

7-15 dagen

Markeren:

PVC-geïsoleerde gepantserde kabel

Ondergrondse PVC-pantserkabel

Ondergrondse PVC-geïsoleerde gepantserde kabel

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Video

26 AWG Ultraflexibel siliconen rubberkabel met blik koperdraad voor industriële besturing

Krijg Beste Prijs

Video

300 V gerangschikt spiraalkabel voor industriële besturing

Krijg Beste Prijs

Video

Waterdichte strenge geleider coaxial draad data kabel met aanpasbare buitenkant voor industriële besturing

Krijg Beste Prijs

Video

Ronde PVC-isolatie Industriële Controlekabel met Vertind Koperen Kern voor Middenspanningsapplicaties

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Ondergrondse elektrische PVC-geïsoleerde gepantserde voedingskabel voor middenspanning met koperen geleider

Gepantserde kabels begrijpen

Gepantserde kabels, gewoonlijk staaldraadgepantserde (SWA) kabels, netstroomkabels of meeraderige gepantserde kabels met boekjes genoemd, bieden robuuste bescherming voor elektrische installaties.

Gepantserde kabelspecificaties

Geleider:Gewoon gestrand koper of aluminium
Isolatie:Cross-linked polyethyleen (XLPE) biedt hoge temperatuurbestendigheid en uitstekende diëlektrische sterkte
Beddengoed:Beschermende barrièrelaag tussen isolatie en pantsering
Pantser:Stalen of aluminium pantsering voor mechanische bescherming
Schede:Buitenste beschermlaag met UV-stabiele, met zwarte koolstof geladen opties
Spanning:Classificaties van 600/1000V, 6,35/11kV en 19/33kV

Certificeringen en normen

Wij bieden uitgebreide door BASEC goedgekeurde gepantserde kabels vervaardigd in overeenstemming met Britse, Europese en internationale normen, waaronder BS5467, BS6622, BS6724, BS7835, BS EN 50267, IEC 60502 en BS EN 60332-1-2.

Speciale kenmerken

Vlamvertragend

Hoge prestaties

Meerstrengige constructie

Perfect gevlochten

Hoge duurzaamheid

Energiezuinig

Gepantserde koperen voedingskabel

1kV-10kV XLPE gepantserde stroomkabels voldoen aan de IEC 60502-norm, met opties voor OEM-vereisten en andere internationale normen, waaronder BS, DIN en ASTM.

Technische specificaties:

Spanningsklasse tot 35 kV Doorsnedeoppervlak tot 400 m² (koperen of aluminium geleider) Bedrijfstemperatuur geleider: 90 ° C Kortsluittemperatuur: ≤ 250 ° C Legomstandigheden: ondergrondse installatie met capaciteit om externe mechanische krachten en gematigde trekkrachten te weerstaan Normen: IEC 60502-1

Installatierichtlijnen

Geschikt voor installatie in kanalen, bakken of directe ingravingstoepassingen. Volg de lokale elektriciteitsvoorschriften voor een juiste installatie en veiligheid.

Kabeltypen en toepassingen

Type	Naam	Gebruik
VV/VLV	PVC-geïsoleerde PVC-ommantelde voedingskabel	Binnen-, tunnel- en buistoepassingen zonder externe mechanische krachten
VY/VLY	PVC-geïsoleerde PE-ommantelde voedingskabel	Binnenshuis, tunnel, buis en ernstig vervuilde plaatsen zonder externe mechanische krachten
VV22/VLV22	PVC geïsoleerde stalen riem gepantserde PVC omhulde voedingskabel	Binnen-, tunnel-, buis- en mijnbouwputten zonder externe mechanische krachten
VV23/VLV23	PVC-geïsoleerde stroomkabel met stalen riem en gepantserde PE-mantel	Binnenshuis, tunnel, buis, mijnbouwputten en ernstig vervuilde plaatsen
VV32/VLV32	PVC geïsoleerde fijne staaldraad gepantserde PVC omhulde voedingskabel	Binnen-, ondergrondse en mijnbouwputten met capaciteit om externe mechanische krachten te weerstaan

XLPE isolatie PVC omhulde AIA gepantserde kabel TECK90

Multi-geleider, 14AWG -1000 Kcmil koper, FT4 vlamvertragingsgraad, XLPE-isolatie, aluminium interlocked pantser, geschikt voor directe ingravingstoepassingen bij temperaturen van -40°C tot 90°C.

Teck 90 is ontworpen voor stroom-, besturings- en verlichtingscircuits in industriële fabrieken, chemische faciliteiten, pulp- en papierfabrieken, staalfabrieken, mijnen, energieopwekkingsinstallaties, voedselverwerkingsfabrieken en commerciële centra.

Toepassingen en gebruik

Verborgen bedrading op droge of natte locaties Blootgestelde bedrading op droge of natte locaties Toepassingen die blootgesteld zijn aan het weer Geventileerde, niet-geventileerde en laddervormige kabelgoten Directe ingraving in de grond (met de vereiste bescherming) Service-ingang boven of onder de grond

Constructiedetails

Geleider:Klasse B Gestrand koper
Isolatie:Vernet polyethyleen (XLPE) type RW90
Verbindingsdraad:Blank of gestrand koper
Binnenjas:Polyvinylchloride (PVC), zwart
Pantser:Aluminium vergrendeld pantser
Buitenjas:Polyvinylchloride (PVC), zwart
Spanning:1000V
Temperatuur:Gespecificeerd -40°C tot 90°C
Standaard:CUL1569, CSA-standaard C22.2 nr. 131, nr. 38 en nr. 2256, RoHS-conform

Functie	Specificatie
Pantser	Vergrendelde aluminium strip
Binnenste geleider	Massief/gestrand koper
Geleiderisolatie	THHN/THWN OF XHHW-2
Montage bekleding	Polypropyleen tape
Temperatuurclassificatie	≤90°C (droog); ≤75°C (nat)
Aarding	Geïsoleerde groene aardgeleider
Spanningswaarde	600V

Merk	LINKE	Dwarsdoorsnede (mm²)	0,01-500 mm²
Draadmeter (AWG)	[bijvoorbeeld 24AWG, 28AWG]	Geleider	Vertind koper / blank koper, gebaseerd op de eisen van de klant
Isolatie materiaal	PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere	Jasmateriaal	[PVC/PU/Rubber/Vlecht/etc.]
Certificeringen	RoHS/REACH/UL/CE/IP68/enz	Aangepaste lengte	[bijv. 1m, 3ft, 5m ±5% tolerantie]
Kabeltype	[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.]	Afscherming	[Afgeschermd/onafgeschermd/gevlochten schild]
Impedantie	[bijvoorbeeld 75Ω (voor coaxkabels)]	Bedrukking/logo	[Tekst/Label/Logo, max. 20 tekens]
Buigradius	[bijv. ≥5× kabeldiameter]	Huidige beoordeling	[bijvoorbeeld 5A]
Spanningswaarde	[bijvoorbeeld 30V AC/DC]	Connectormateriaal	[Verguld/vernikkeld/Messing/etc.]
Connectoren	[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45]	Jasje	XLPE of PE of PVC RUBBER
Levertijd	7-14 dagen na bevestiging van de bestelling	Kleuren	[Zwart/wit/rood/aangepaste Pantone/etc.]
temperatuur	Minus-70℃tot 350℃ (-70℃ ~ 350℃)	Pakket	Rol/doos/plaat/aangepast
Ondersteunende diensten	meerkoloms {3}{l}{aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld)

Onafhankelijk laboratorium•Volledige testapparatuur•Volledige kwaliteitscontrole

We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.

Nee.	Testitem	Testconditie	Testvereiste	Testgegevens	Resultaat
1	Structuurinspectie	1. Houd u aan de draadgroottetabel2. Minimale dikte ≥ 80% van de gemiddelde dikte	Houd u aan de draadgroottetabel	Raadpleeg het testrecord	Doorgang
2	Thermische schok	Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af tot kamertemperatuur en observeer het monster vervolgens	Geen scheuren op het monsteroppervlak	Geen scheuren	Doorgang
3	Warmte vervorming	1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie	1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50%	Raadpleeg het testrecord	Doorgang
4	FT2	Breng eenmalig een standaardvlam aan op een hoogte van 125 mm	1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen	Raadpleeg het testrecord	Doorgang
5	Veroudering	1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte	1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering	Raadpleeg het testrecord	Doorgang
6	Koude bocht	Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen	Geen scheuren op het monsteroppervlak	Geen scheuren	Doorgang
7	Geleider weerstand	Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter	Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km	Raadpleeg het testrecord	Doorgang

Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en

Bied professionele oplossingen voor de kabel en draad, vooral voor de

verschillende industriële klanten. Het bevat:

Humanoïde robotkabel,

AI stroomkabel/datakabel,

Halfgeleiderkabel/industriële automatische kabel,

Sensorkabel,

Nieuwe energiekabel,

Medische schoonheidsdraad,

UL-draadkabel,

Linke Cable beschikt over gediversifieerde productontwikkelingsmogelijkheden en technische mogelijkheden ter ondersteuning van gediversifieerde

behoeften van de klant. We hebben de volgende productautorisatie verkregen:UL 758,CCC,RoH's,BEREIK,CE; Wij

het volgende kwaliteitsmanagementsysteem hebben verkregen:ISO9001-2015(Alle producten); ISO13485

(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)

Bedrijfsprofiel

Linke Cable Technology Co., Ltd is een toonaangevende kabelfabrikant en -leverancier in China met meer dan 10 jaar ervaring in R&D, productie en marketing van draad- en kabeloplossingen.

Wij zijn gespecialiseerd in EV-laadkabels, medische kabels, siliconenkabels, veerkabels, gevlochten kabels, sleepkabels, UL-draden, autokabels en op maat gemaakte kabeloplossingen voor mondiale markten.

UL-certificering

Naleving van UL-normen

Enkelgeleider, thermoplastische isolatie	Meeraderige, thermoplastische isolatie	Enkelgeleider, thermohardende isolatie
1007, 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269	2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664	3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 3331, 3512, 3644, 3817, 3135, 3271, 3385, 3529, 3674, 3886
