Plaats van herkomst:
Guangdong, China
Merknaam:
Linke
Certificering:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

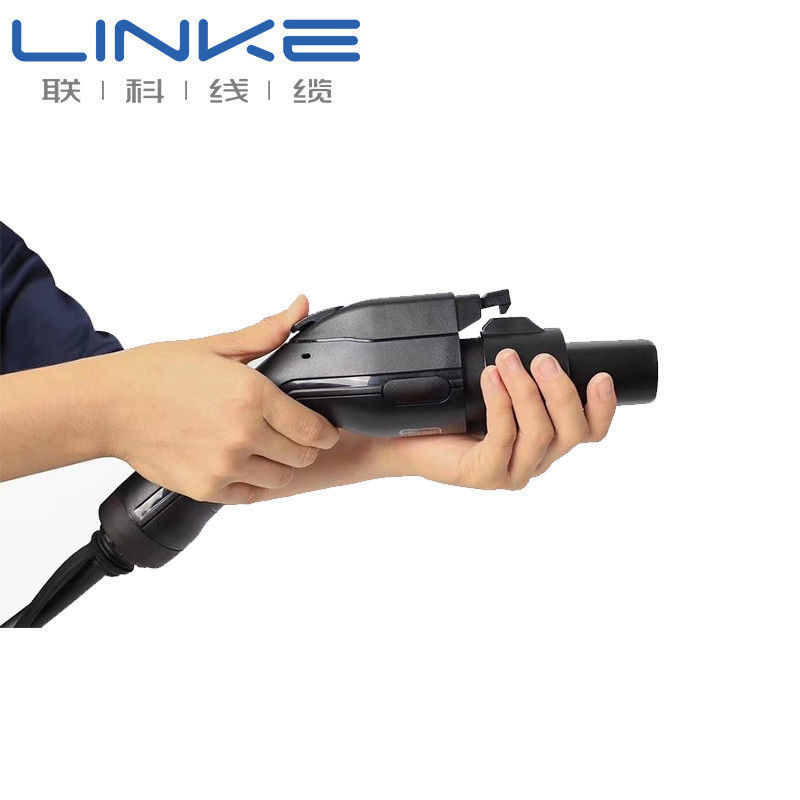

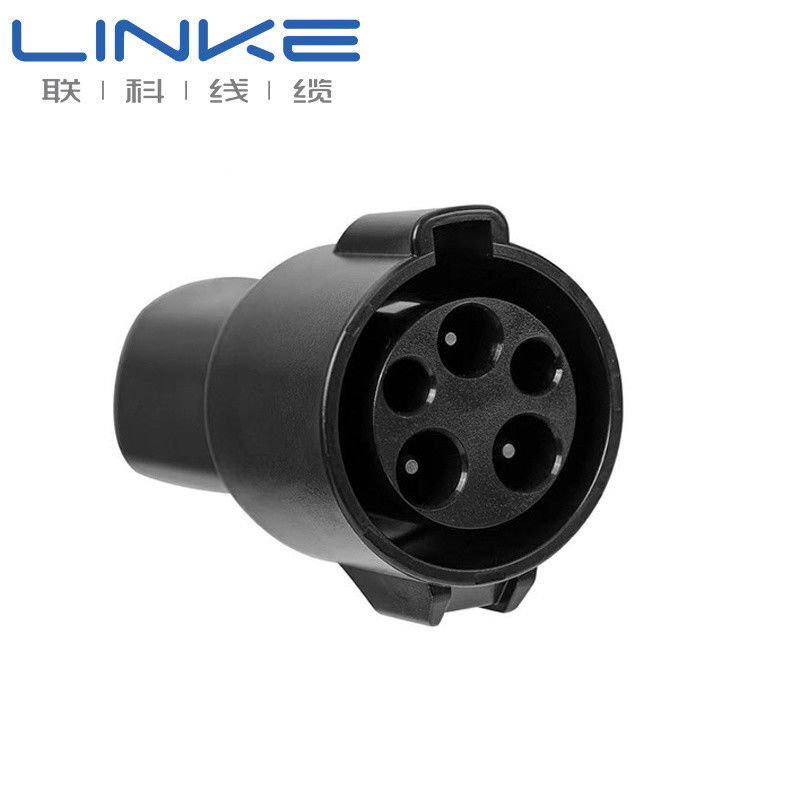

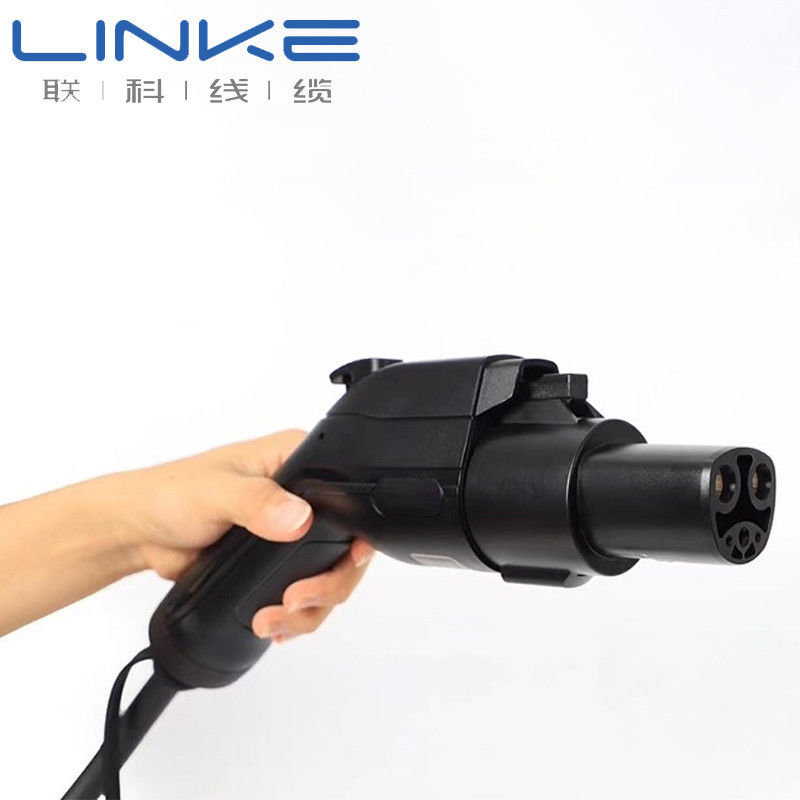

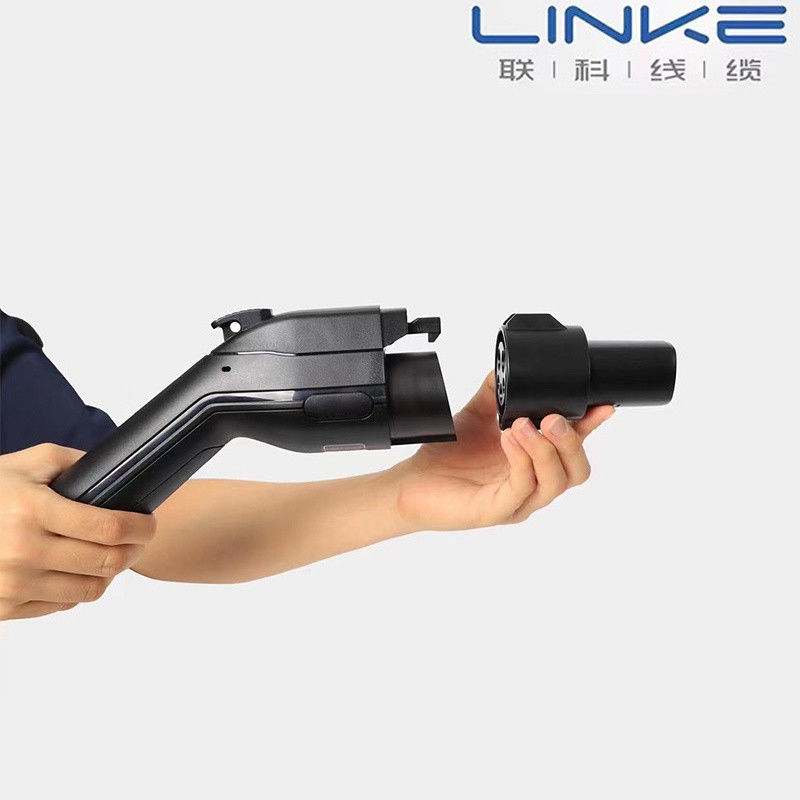

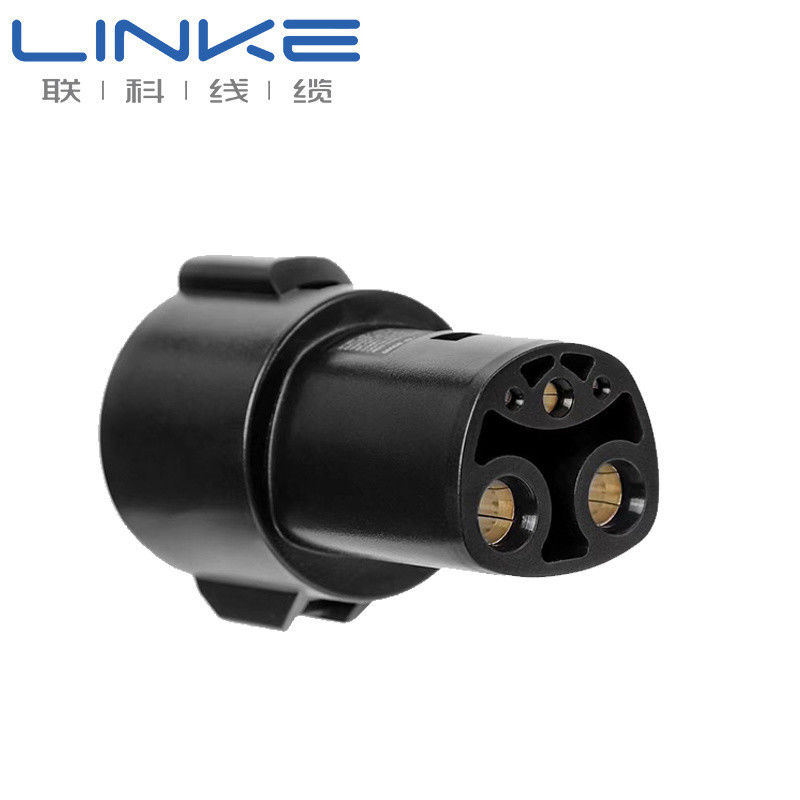

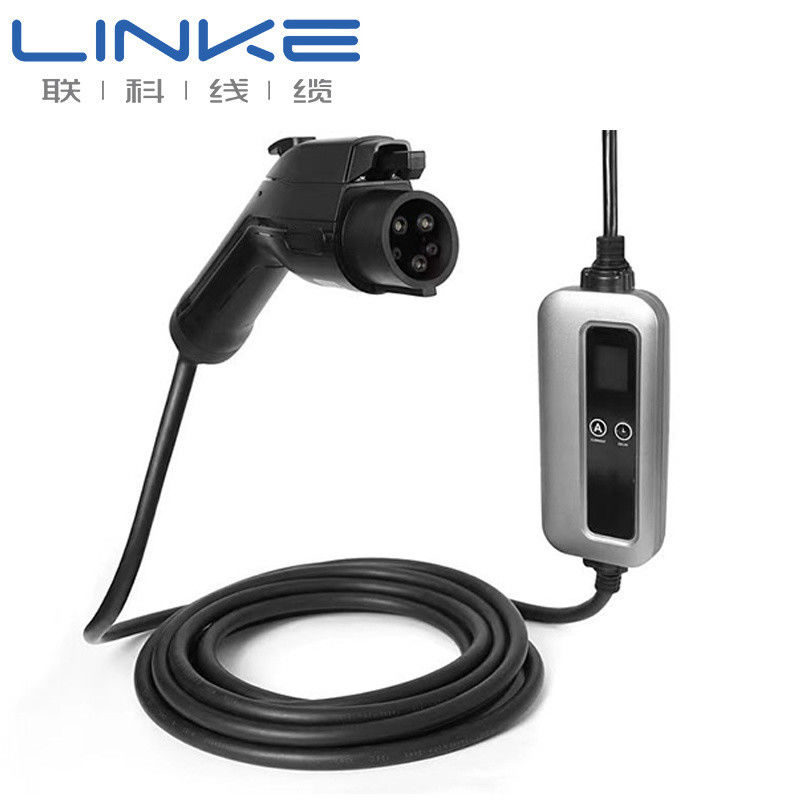

Langzaam EV Laadstation 32A Booster Jumper Elektrische Stroom Laadkabel
| SPECIFICATIE | KABELNAAM | EV Kabel | |||||
| KABEL SPEC | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| RoHS Conform | |||||||
| Artikel | A : 2C×80mm2 | B : 1C×25mm2 | C : 1C×4mm2 | D:(3C×0.75mm2)(P2) | E:(7C×0.75mm2) | ||
| GELEIDER | Materiaal | Ongecoat koperen strengen | |||||
| Grootte | 2580/0.20 ±0.008mm | 798/0.20 ±0.008mm | 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
||
| B.D.(Ref.) | 12.40±0.25mm | 7.00±0.20mm | 2.70±0.15mm | 1.40±0.10mm | 1.40±0.10mm | ||
| ISOLATIE | Materiaal | Thermoplastisch(EF2585,85±3A) | |||||
| Min. gemiddelde dikte | 1.60mm | 1.20mm | 1.00mm | 0.50mm | 0.50mm | ||
| Min. dikte op elk punt | 1.34mm | 0.98mm | 0.80mm | 0.35mm | 0.35mm | ||
| B.D. | 15.60±0.40mm | 9.60±0.30mm | 4.70±0.20mm | 2.50±0.10mm | 2.50±0.10mm | ||
| KABLERING-1 | Vulmiddel | / | Katoen | Katoen | |||
| Materiaal | / | AL-mylar(naar buiten gericht) | Non-woven | ||||
| VLECHTING | Materiaal | / | Vertind koper | / | |||
| Grootte | / | 0.12mm,≥60% | / | ||||
| Binnenmantel | Materiaal | / | TPE | TPE | |||
| Min. gemiddelde dikte | / | 0.60mm | 0.60mm | ||||
| Min. dikte op elk punt | / | 0.42mm | 0.42mm | ||||
| B.D. | / | 7.20±0.25mm | 9.70±0.25mm | ||||
| KABLERING | Vulmiddel | Versterkt PP touw | |||||
| Materiaal | Non-woven(≥25% overlapping) | ||||||
| Assemblage | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| MANTEL | Materiaal | TPU | |||||
| Min. gemiddelde dikte | 2.80mm | ||||||
| Min. dikte op elk punt | 2.28mm | ||||||
| B.D. | 38.00+0.6/-1.00mm | ||||||
| ELEKTRISCHE KENMERKEN | FYSIEKE EIGENSCHAPPEN | ||||||
| Nominale spanningStructuurDC 1000V | TreksterkteStructuur≥20MPa | Hoge temperatuur druktestStructuur≤50% | |||||
| Nominale temperatuurStructuurMantel -40~90ºC | RekStructuur≥300% | WarmteschoktestStructuurGeen scheur | |||||
| Isolatie -40~125geleider | Verouderde toestandStructuur110±1ºC×168h | CompatibiliteitstestStructuurGB/T 33594 | |||||
| Max. geleiderweerstand(20ºC): | Percentage van oorspronkelijke treksterkteStructuur≤±30% | KnikweerstandstestStructuurGB/T 33594 | |||||
| Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van begin tot eind controleren. :0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | Percentage van oorspronkelijke rekStructuur≤±30% | Gebogen rond de testStructuurGB/T 33594 | |||||
| Isolatie Spanningsweerstand (Kern A&B, 10m)Structuur | VlamtestStructuurGB/T 18380.12-2008 | Min. buigradiusStructuur6*OD | |||||
| AC 2.5kV/5min, lekstroom : | Kunstmatige verweringstestStructuurGB/T 33594 | SlijtvastheidStructuur≥2000 keer | |||||
| Voltooide kabel Spanningsweerstand (Kern A tot A&B, 10m)Structuur | Laagtemperatuur slagtest :-40ºC×16H, Geen scheur | Weerstand tegen chemicaliënStructuurGB/T 33594 | |||||
| Chemische stress zuur: | N-Oxal-zuur alkalische oplossing, N-natriumhydroxide oplossing:GB/T 33594Min. isolatieweerstand(20ºC, Kern A tot A&B): | ||||||
| 500MΩ.kmVoertuigrollen: | Vereisten en testmethoden moeten consistent zijn met GB/T 20234.1-2015 7.21StructuurNR. | ||||||
| Geleiderdiameter( | |||||||||||
| isolatie | 20 | ºC | geleiderweerstand (Ω/KM)geleider mm2 | ||||||||
| Structuur(N/mm) | Geleiderdiameter(mm | )Geleider Dikte (mm) | MATERIAAL | isolatie | BD (mm) | EV-YJ1.5 | |||||
| 3034/0.20 | 1.60 | koper | 0.6 | siliconen | 2.90±0.15 | ≤0.196 | EV-YJ | 2.5 | |||
| 3034/0.20 | 2.06 | koper | 0.7 | siliconen | 3.50±0.15 | ≤0.196 | EV-YJ | 4 | |||
| 3034/0.20 | 2.62 | koper | 0.8 | siliconen | 5.10±0.20 | ≤0.196 | EV-YJ | 6 | |||
| 3034/0.20 | 3.50 | koper | 0.8 | siliconen | 5.10±0.20 | ≤0.196 | EV-YJ | 10 | |||
| 3034/0.20 | 4.50 | koper | 1.00 | siliconen | 6.70±0.20 | ≤0.196 | EV-YJ | 16 | |||
| 3034/0.20 | 5.70 | koper | 1.10 | siliconen | 8.00±0.30 | ≤0.196 | EV-YJ | 25 | |||
| 3034/0.20 | 7.10 | koper | 1.3 | siliconen | 11.40±0.30 | ≤0.196 | EV-YJ | 35 | |||
| 3034/0.20 | 8.50 | koper | 1.3 | siliconen | 11.40±0.30 | ≤0.196 | EV-YJ | 50 | |||
| 3034/0.20 | 10.10 | koper | 1.50 | siliconen | 17.50±0.50 | ≤0.196 | EV-YJ | 70 | |||
| 3034/0.20 | 12.10 | koper | 1.50 | siliconen | 17.50±0.50 | ≤0.196 | EV-YJ | 95 | |||
| 3034/0.20 | 14.10 | koper | 1.50 | siliconen | 17.50±0.50 | ≤0.196 | Geleider : Flexibele onbehandelde koperdraad | Isolatie:Siliconen | |||
| Dwarsdoorsnede (mm²) | 0.01-500mm² | Draaddikte (AWG) | [bijv. 24AWG, 28AWG] |
| Geleider | Vertind koper / onbehandeld koper, op basis van de eisen van de klant | Isolatiemateriaal | PVC/TPU/Siliconenrubber/PE/PP/XLPE/Nylon/andere |
| Mantelmateriaal | [PVC/PU/Rubber/Vlechtwerk/etc.] | Certificeringen | RoHS/REACH/UL/CE/IP68/etc |
| Aangepaste lengte | [bijv. 1m, 3ft, 5m ±5% tolerantie] | Kabeltype | [Medisch/Stroom/Audio/Coaxiaal/Elektrisch/Automotive/Energieopslag//etc.] |
| Afscherming | [Afgeschermd/Niet-afgeschermd/Vlechtwerkafscherming] | Impedantie | [bijv. 75Ω (voor coaxkabels)] |
| Afdrukken/Logo | [Tekst/Label/Logo, max. 20 tekens] | Buigradius | [bijv. ≥5× kabeldiameter] |
| Stroomsterkte | [bijv. 5A] | Spanningswaarde | [bijv. 30V AC/DC] |
| Connector Materiaal | [Verguld/Vernikkeld/Messing/etc.] | Connectoren | [bijv. USB Type-C, 3.5mm Jack, RJ45] |
| Mantel | XLPE of PE of PVC RUBBER | Levertijd | 7-14 dagen na bevestiging van de bestelling |
| Kleuren | [Zwart/Wit/Rood/Aangepaste Pantone/etc.] | temperatuur | Min 70°C tot 350°C (-70°C ~ 350°C) |
| Pakket | Rol/doos/plaat/Aangepast | Ondersteunende diensten | aangepaste kabel, end-to-end oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijv. koper/nikkel bekleed) |
| Bedrijfsprofiel: | Draad- en kabelfabrikant Linke Cable Technology Co., Ltd is een toonaangevende kabelleverancier in China. In de afgelopen meer dan 10 jaar, | ||
kabeloplossingen voor over de hele wereld. Wij zijn gespecialiseerd in EV-laadkabels, medische kabels, siliconenkabels, spiraalkabels,
gevlochten kabels, sleepkabel, UL-draad, automotive kabels, etc.
Bij Linke cable geloven we dat er een betere manier is om betere kabels op de markt te brengen. We gebruiken een engineer-to-engineer aanpak
om betere kabels voor klanten te ontwikkelen en de kwaliteit van iemands leven te verbeteren.
Onze certificering:
We hebben UL behaald
1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269(Enkele geleider, thermoplastische isolatie)
UL2095,UL2129,UL2468,UL2586,UL2725,UL20233,UL20280,UL20963,UL2103,UL2463,UL2517,UL2587,UL2835,UL20276,UL20549,UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 en ISO13485,TS16949
CNR- Apparaat Bedradingsmateriaal,
Geëxtrudeerde PVC Geïsoleerde Enkele, nominaal 105ºC, 1000V, Klasse I, Groep A, B, of AB, FT1 en/of FT2.
Geëxtrudeerde PVC Niet-integrale Mantel Kabel, nominaal 105"C, 1000V, Klasse I, Klasse of Klasse I/Il, Groep A, B, of AB, FT1 en/of FT2.
Geëxtrudeerde TPU Niet-integrale Mantel Kabel, nominaal 80"C, 300V, Klasse I, Klasse of Klasse I/Il, Groep A, B, of AB, FT1 en/of FT2
FAQ
1.
een fabrikant of handelsonderneming? Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van begin tot eind controleren. Welkom om ons te bezoeken. We halen u op in Shenzhen. 2. Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Nieuwe klanten wordt verwacht dat ze betalen voor de koerierskosten.
3. Wat is uw minimale bestelhoeveelheid?
Normaal 100m. De kabel is echter erg zwaar.
U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden.
Zeevervoer is de beste optie.
4. Kan ik een korting krijgen?
Het hangt af van uw hoeveelheid, wij kunnen een korting geven en de vracht betalen. Neem alstublieft contact met ons op.
5. Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken, we kunnen zelfs de kwaliteitskaart aanpassen om uw bedrijf te promoten
