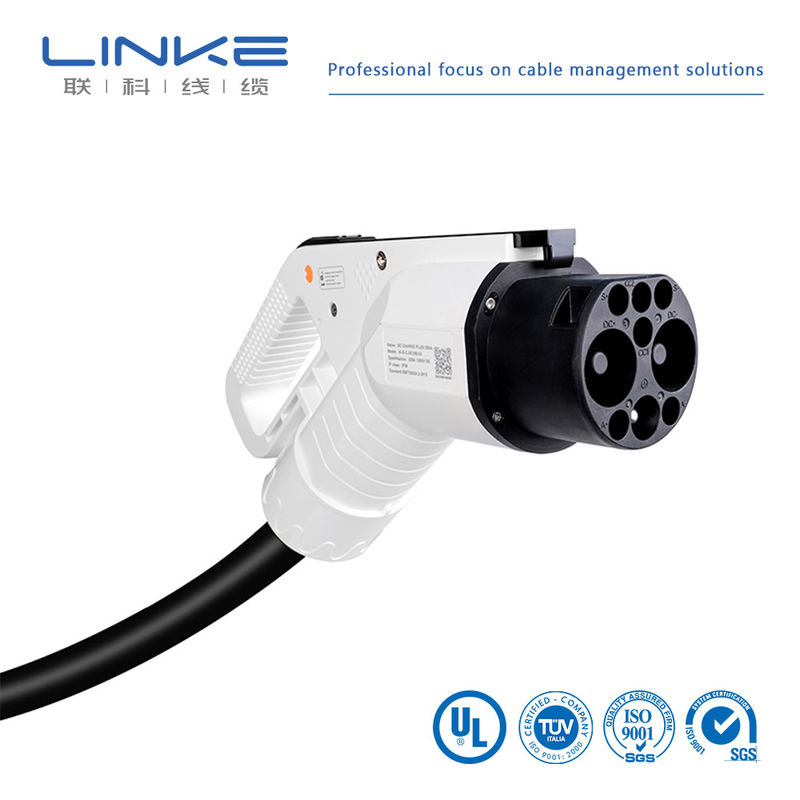

V0-klasse thermoplastische Shell EV-auto-oplaadkabel met koperen terminal

Thermoplastische Shell-auto-oplaadkabel

Kabel voor het opladen van auto's met koperen legering

Thermoplastische Shell-laadkabel voor elektrische auto's

Plaats van herkomst:

DONG GUN China

Merknaam:

LINKE CABLE

Certificering:

3C，UL，TPU，TPV, UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

V0-klasse thermoplastische Shell EV-auto-oplaadkabel met koperen terminal

Productdetails

Model nr.:

SAC-VC-E16/SAC-VC-E32

Leidermateriaal:

koperen

Materiaal van de omhulsel:

TPE (Thermoplastisch elastomeer)

Isolatie materiaal:

siliconen

Materiaalvorm:

Ronde draad

Brandnaam:

Links

Naam:

Nieuw energieoplaadgeweer

Jacket:

TPE

Transportpakket:

Rollen

Specificatie:

50*50*40

Handelsmerk:

Links

Oorsprong:

China

HS-code:

94054090

Levering vermogen:

100000000

Verpakkingsgrootte:

50.00cm * 50.00cm * 45.00cm

Bruto gewicht van het pakket:

30.000kg

Type:

Geïsoleerd

Type geleider:

Stranded

Toepassing:

Verwarming, ondergronds

Monsters:

US$ 1000/PCS 1 PCS ((Min.Order)

Aanpassing:

Beschikbaar

Verzendkosten:

over de verzendkosten en de geschatte levertijd.

Monetaire waarde:

US$

Teruggave en restitutie:

U kunt tot 30 dagen na ontvangst van de producten een terugbetaling aanvragen.

Leidermateriaal:

koperen;binnengemaakt koperen

Type geleider:

met een breedte van niet meer dan 15 mm

Buitenmateriaal:

aanpassen: ((PVC) 、(PE) 、(LSFOH) 、(silicon rubber)

Isolerende Materialen:

(PVC);(PE);(XLPE);(EPR);(SIR) maatwerk

Specificaties:

0.1-450 mm2

Nominale spanning:

300-600V

Nominale temperatuur:

-60 ± 200 °C

Kleur:

Aanpassen

Certificering:

UL;ISO9001;ISO13485;IATF16949;TPU

Pakket:

door broodje

Kern:

Meerdere

Leidermateriaal:

Koper/Vertind Koper

Leidermateriaal:

Koper/Vertind Koper

Buitenmateriaal:

aanpassen:PVC、PE、LSFOH、siliconrubber

Isolerende Materialen:

aanpassen:PVC、PE 、XLPE、EPR、SIR

Nominale temperatuur:

-60 ± 200°C

Voortgangstijd:

7-15 dagen

Markeren:

Thermoplastische Shell-auto-oplaadkabel

Kabel voor het opladen van auto's met koperen legering

Thermoplastische Shell-laadkabel voor elektrische auto's

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

negotiable

Verpakking Details

Veilige verpakking

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Video

Automobilische industriële draadkabel Harness OEM ODM Auto Molex Jst Connector Plug EV Charger Cable

Krijg Beste Prijs

CCS2 250A EUROPESE STANDARD DC-laadmachine Voertuigconnector,DC-laadkabel,DC-laader

Krijg Beste Prijs

Video

32A 5p EV Charger Cable Wand gemonteerd Op maat Beschikbaar Snelle oplaadkabel AC oplaadkabel

Krijg Beste Prijs

Video

Driefasige Type1-verlenging EV-oplaadkabel 50A 80A met geblokkeerde koperen aansluitingen

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Overzicht

Onze wisselstroomoplaadkabel voldoet aan de normen IEC 62196-1:2022 en IEC 62196-2:2022, met goede

Het product heeft een uitstekende beschermingsgraad, de

de beschermingsgraad van de voertuigconnector IP67 bereikt en de beschermingsgraad gekoppeld aan

het voertuig stopcontact is IP54, koperen legering terminal, zilver bekleed op het oppervlak, V0-klasse

thermoplastisch shell materiaal, draadlengte en nominale stroom kunnen worden aangepast volgens

de vereisten van de klant.

Parameters

Nominale spanning: 220V AC (eenfasig)/380V AC (driefasig)

Nominale stroom: 16A, 32A

Omgevingstemperatuur: -35°C 55°C

Omgevingsvochtigheid: 5% ∼95%

. IP-graden:IP67 ((voertuigconnector);IP54 ((combinatie van de stopcontact of connector)

. Kabelbuismateriaal: TPE

Kabelstructuur:

n eenfasige 16A: 3 × 2,5 mm2 + 1 × 0,75 mm2 OD = 11 mm

n enkelfasig 32A:: 3 × 6 mm2 + 1 × 0,75 mm2 OD = 13,5 mm

n driefasige 16A: 5 × 2,5 mm2 + 1 × 0,75 mm2 OD = 13,5 mm

n driefasige 32A:: 5 × 6 mm2 + 1 × 0,75 mm2 OD = 16,5 mm

Inbreng/uittrekkracht: 10N-100N

. Voertuigvervoer over: 10000N

Materiaal van de verbinding: PC, PA

. Vlammetelling: UL94 V-0

- verbindingsterminal: messing, zilverplaatst

Isolatieweerstand: ≥ 100 MΩ

Dielectrische sterkte: 2000 VAC 1 min.

Invoegings-/uittrekkingscycli: > 10000 keer

Verbindingsdiagram

V0-klasse thermoplastische Shell EV-auto-oplaadkabel met koperen terminal 0

De waarde van de elektrische parameter en de functie van de contactfunctie

Contact nummer/identificatiop	Nominale spanning en stroom	Definitie van functie
1-(L1)	250 V 10 A/16 A/32 A	Stroomtoevoer van wisselstroom (eenfasige)
1-(L1)	440 V 16 A/32 A/63 A	wisselstroomvoorziening (driefasig)
2-(L2)	440 V 16 A/32 A/63 A	wisselstroomvoorziening (driefasig)
3-(L3)	440 V 16 A/32 A/63 A	wisselstroomvoorziening (driefasig)
4-(N)	250 V 10 A/16 A/32 A	Neutraal (eenfasig)
4-(N)	440 V 16 A/32 A/63 A	Neutraal (eenfasig)
5- ((PE)		PE
6- ((PP)	0V~30V2A	nabijheidskontak
7- ((CP)	0V~30V2 A	besturingspiloot

V0-klasse thermoplastische Shell EV-auto-oplaadkabel met koperen terminal 1
