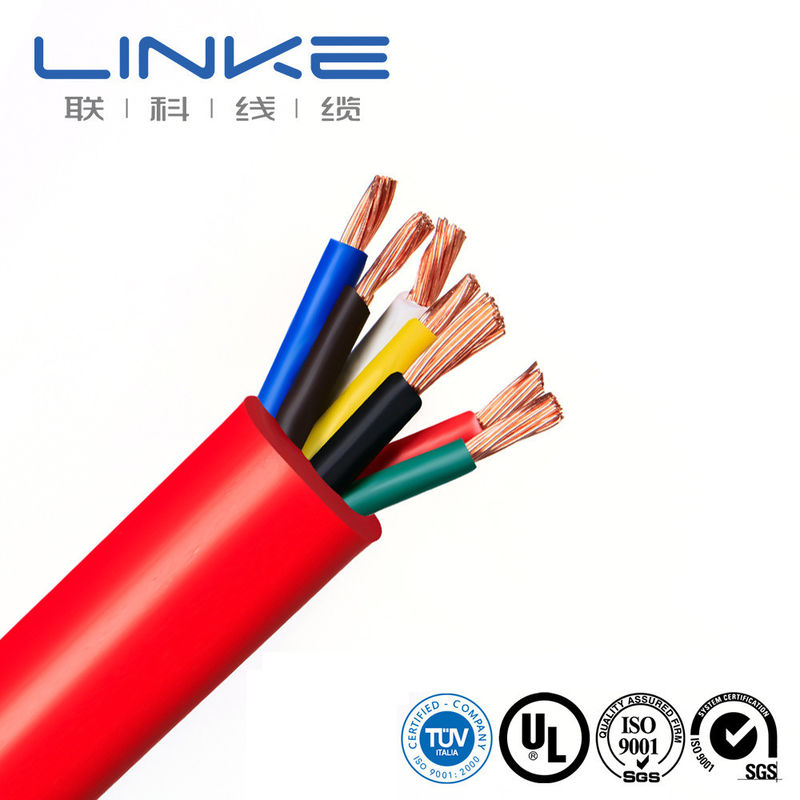

Hoge stroom-rating flexibele bouw EV-oplaadkabel met aanpasbare materialen voor elektrische voertuigen

50A-verlengkabel voor het opladen van elektrische voertuigen

I1772 Connector EV-oplaadkabel

TPU-laadkabel voor elektrische voertuigen

Plaats van herkomst:

Chinees

Merknaam:

Linke

Certificering:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Neem contact met ons op

Vraag een offerte

Productdetails

Kern:

Meerdere

Geleidermateriaal:

koper/vertind koper

Dirigenttype:

Getwiste draad

Exterieur materiaal:

aanpassen: PVC, PE, LSFOH, siliconenrubber

Isolerend materiaal:

aanpassen:PVC、PE 、XLPE、EPR、SIR

Specificaties:

0.1-450mm²

Nominale spanning:

300-600V

Nominale temperatuur:

-60 ± 200°C

Kleur:

Pas aan

Type:

Geïsoleerd

Maatwerk:

Beschikbaar

Markeren:

50A-verlengkabel voor het opladen van elektrische voertuigen

I1772 Connector EV-oplaadkabel

TPU-laadkabel voor elektrische voertuigen

Betaling & het Verschepen Termijnen

Min. bestelaantal

1000 meter

Prijs

Bespreekbaar

Verpakking Details

Volgens vereiste

Levertijd

7-15 dagen

Betalingscondities

Voorschot van 30% en verzending na ontvangst van 70% eindbetaling

Levering vermogen

50000M/DAY

Verwante producten

Elektrische draad HV DC AC Elektrische elektrische voertuig EV-oplaadkabel ((32A 16A))

Krijg Beste Prijs

Video

UL-gecertificeerde EV-oplaadkabel met vertinde koperen geleider en een nominale spanning van 300V voor elektrische voertuigen

Krijg Beste Prijs

Video

Automobilische industriële draadkabel Harness OEM ODM Auto Molex Jst Connector Plug EV Charger Cable

Krijg Beste Prijs

Video

1000V op maat gemaakte koperen geleider EV-oplaadkabel met energievloeistofgekoelde TPU-slijm

Krijg Beste Prijs

Neem contact met ons op

86-0769-81776230

86-18665106395

sales@linkecable.com

Contact opnemen

Productomschrijving

Elektrische laadkabel type 2/GB-T EV-laadkabel

High-performance DC-sneloplaadkabel met flexibele constructie en hoge nominale stroom voor elektrische voertuigen.

Kabelspecificaties

DC-oplaadkabel: 350A∙ 1/0AWG x 4C + 18AWG (CP: afscherming) 1C + 14AWG × 1C + 18AWG x 2P + 18AWG x 1C∙ OD=35mm TPE-schede

Productoverzicht

Deze DC 350 Ampere snelle laadkabel voor elektrische voertuigen is ontworpen voor hoogwaardige oplaadtoepassingen.

4 stroomkabels voor maximale stroomtoevoer
1 groene grondkabel voor veiligheid
1 gele coaxiale draad voor signaalintegratie
1 blauwe bedieningskabel voor het beheer van het opladen
2 paren signaaldraden voor communicatie

Deze kabel is ontworpen met superieure isolatie eigenschappen en voldoet aan de strenge normen voor vlamvertraging, oliebestendigheid, verouderingsbestendigheid en flexibiliteit.het levert een grote uitgangsstroom, hoge vermogen en snelle oplaadsnelheden.

Technische specificaties

Elektrische kenmerken

Parameter	Specificatie
Nominale spanning	DC 1000V
Nominale temperatuur	Jacket: -40 °C tot 90 °C Isolatie: -40°C tot 125°C
Maximale weerstand van de geleider (20°C)	A: 0,242Ω/km B: 0,78Ω/km C: 4,95Ω/km D&E: 26Ω/km
Isolatie-spanningsweerstand (kern A & B, 10m)	AC 2,5kV/5min, lekstroom ≤5mA
Voltooide kabelspanningsweerstand (kern A tot A en B, 10 m)	AC 3,5kV/15min, lekstroom ≤5mA
Minimale isolatieweerstand (20°C, kern A tot A&B)	500MΩ.km

Fysieke eigenschappen

Vastgoed	Specificatie
Treksterkte	≥ 20 MPa
Verlenging	≥ 300%
Ouderdom	110 ± 1 °C × 168 uur
Percentage van de oorspronkelijke treksterkte	≤ ± 30%
Percentage oorspronkelijke verlenging	≤ ± 30%
Vlamproef	GB/T 18380.12-2008
Hoogtemperatuurdrukonderzoek	≤ 50%
Warmte-schoktest	Geen scheur.
Compatibiliteitstest	GB/T 33594
Test van de knalweerstand	GB/T 33594
Gekrompen rond de test	GB/T 33594
Minimale buigradius	6×OD
Slijtvastheid	≥ 2000 keer
Kunstmatige weerproef	GB/T 33594
Onderzoek op lage temperatuur	-40°C x 16H, geen scheuren.
Weerstand tegen chemicaliën	GB/T 33594
Chemische stresszuur	N-oxalzuur alkalische oplossing, N-natriumhydroxide oplossing: GB/T 33594
Voertuig in beweging	Verplichtingen en testmethoden overeenkomstig GB/T 20234.1-2015 7.21

Kabelstructuur

Type	Leider (mm2)	Structuur (N/mm)	Leider DIA (mm)	Materiaal	Dikte (mm)	Isolatiemateriaal	Isolatie OD (mm)	20°C geleiderweerstand (Ω/KM)
EV-YJ	1.5	48/0.20	1.60	met een gewicht van niet meer dan 10 kg	0.6	Silicaat	2.90±0.15	≤ 12.7
EV-YJ	2.5	80/0.20	2.06	met een gewicht van niet meer dan 10 kg	0.7	Silicaat	3.50±0.15	≤ 7.60
EV-YJ	4	128/0.20	2.62	met een gewicht van niet meer dan 10 kg	0.8	Silicaat	4.30±0.15	≤ 4.71
EV-YJ	6	196/0.20	3.50	met een gewicht van niet meer dan 10 kg	0.8	Silicaat	5.10 ± 0.20	≤ 3.14
EV-YJ	10	322/0.20	4.50	met een gewicht van niet meer dan 10 kg	1.00	Silicaat	6.70±0.20	≤ 1.82
EV-YJ	16	513/0.20	5.70	met een gewicht van niet meer dan 10 kg	1.10	Silicaat	8.00±0.30	≤ 1.16
EV-YJ	25	798/0.20	7.10	met een gewicht van niet meer dan 10 kg	1.3	Silicaat	9.80 ± 0.30	≤ 0.743
EV-YJ	35	1121/0.20	8.50	met een gewicht van niet meer dan 10 kg	1.3	Silicaat	11.40±0.30	≤ 0.527
EV-YJ	50	1596/0.20	10.10	met een gewicht van niet meer dan 10 kg	1.50	Silicaat	13.50±0.30	≤ 0.368
EV-YJ	70	2242/0.20	12.10	met een gewicht van niet meer dan 10 kg	1.50	Silicaat	15.50±0.40	≤ 0.259
EV-YJ	95	3034/0.20	14.10	met een gewicht van niet meer dan 10 kg	1.50	Silicaat	17.50±0.50	≤ 0.196

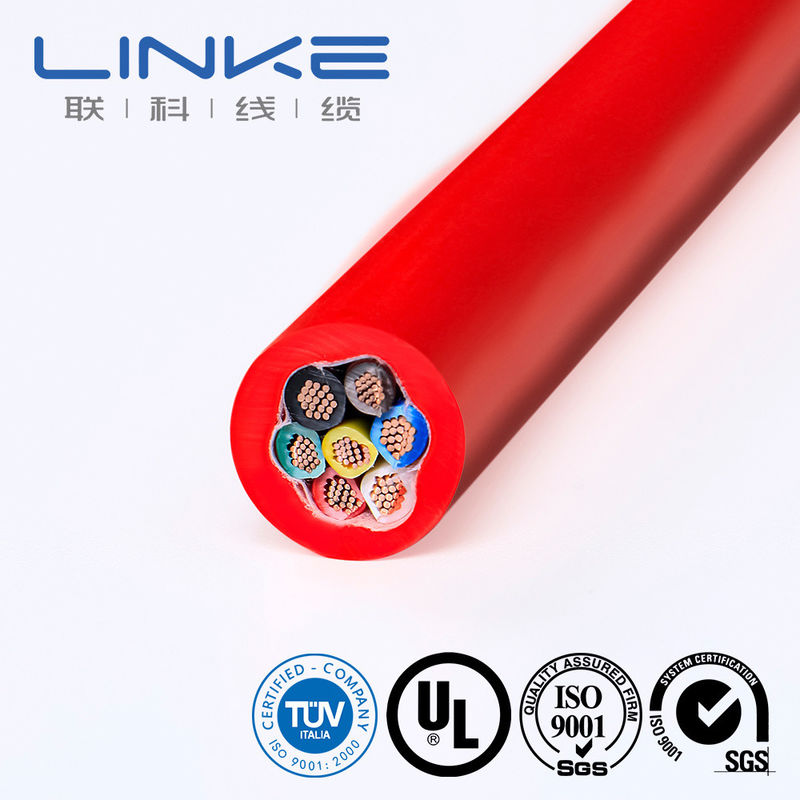

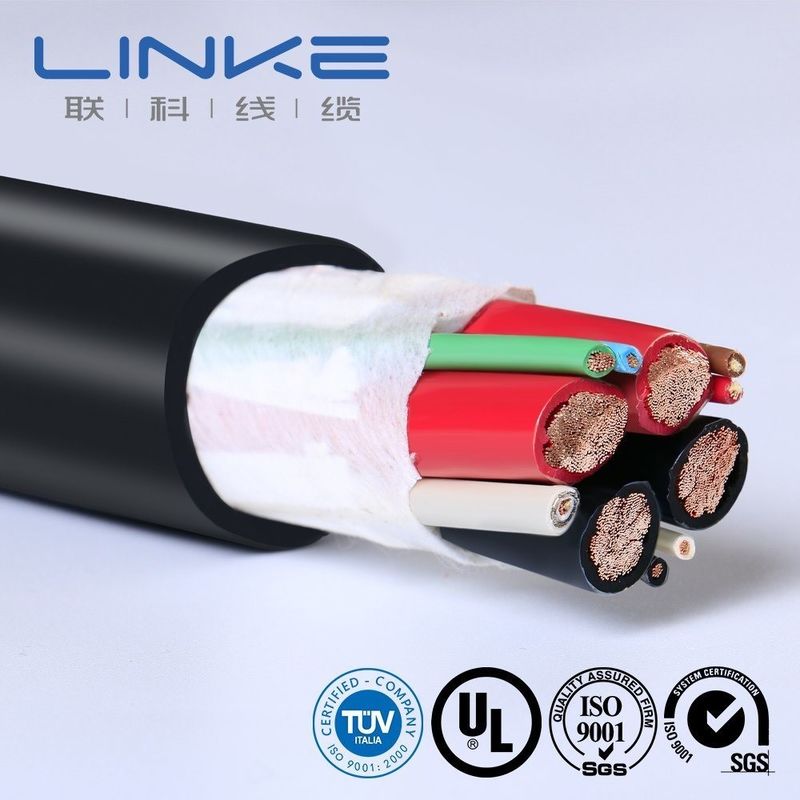

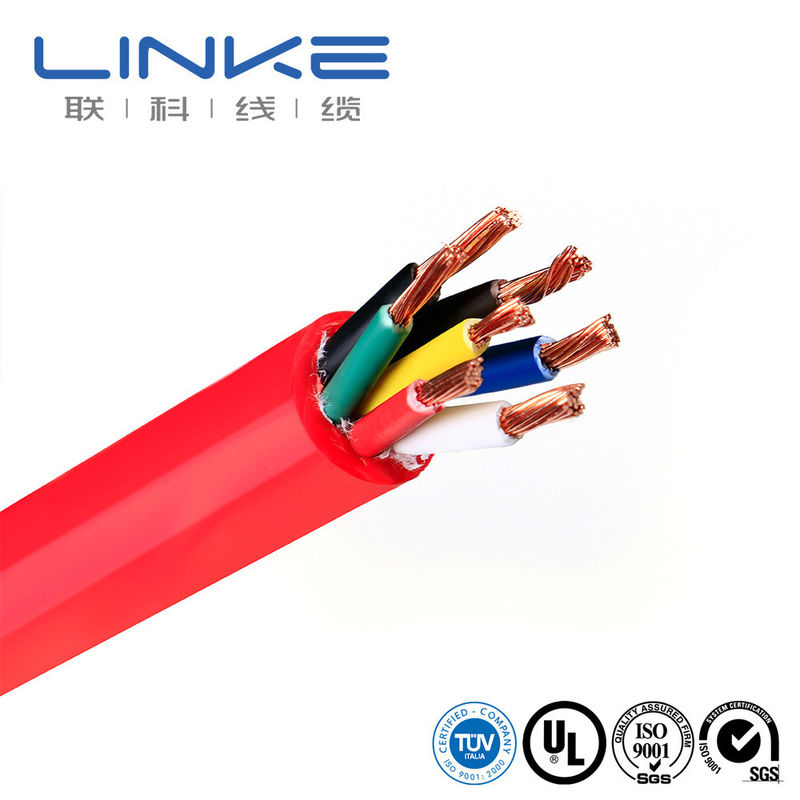

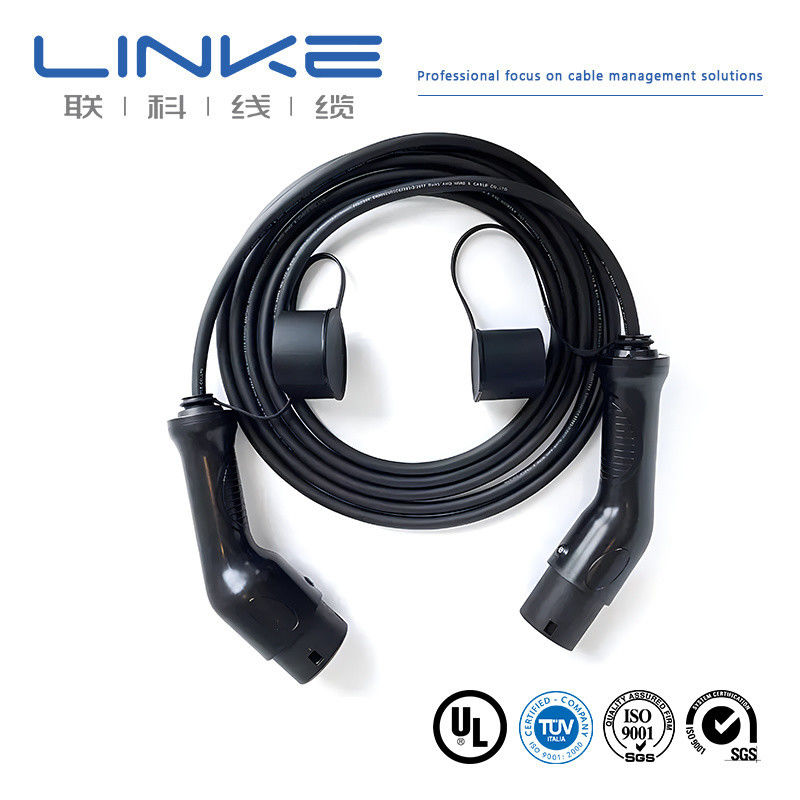

Foto's van producten

Producentprofiel

Linke Cable Technology Co., Ltd is een toonaangevende fabrikant van kabels in China met meer dan 10 jaar ervaring in de industrie.en de afzet van hoogwaardige kabels, leveren wij uitgebreide kabeloplossingen voor wereldmarkten.

Specialiteiten

Elektrische laadkabels
Medische kabels
met een breedte van niet meer dan 15 mm
Vlamkabel
met een breedte van niet meer dan 15 mm
Kabels voor toelopen
UL-draden
Kabels voor de automobielindustrie

Bij Linke Cable gebruiken we een ingenieur-tot-ingenieur aanpak om superieure kabeloplossingen te ontwikkelen die de productprestaties verbeteren en de kwaliteit van leven verbeteren.

Deelname aan de tentoonstelling

Kwaliteitscertificaten

Vaak gestelde vragen

1Bent u een fabrikant of handelsonderneming?

We zijn een professionele fabrikant. We kunnen uw bestelling van het eerste begin tot het laatste controleren. Welkom bij ons op bezoek. We halen u op in Shenzhen.

2Hoe kan ik een monster krijgen om uw kwaliteit te testen?

De monsters zijn gratis, nieuwe klanten moeten de koerierkosten betalen.

3Wat is uw minimale orderhoeveelheid?

Normaal gesproken 100 meter. Maar de kabel is erg zwaar. Bestel een passende hoeveelheid om de hoge vracht te vermijden. Zeevervoer is de beste optie.

4Kan ik korting krijgen?

Het hangt af van uw hoeveelheid. We kunnen een korting maken en de vracht betalen. Neem vriendelijk contact met ons op.

5Accepteert uw bedrijf OEM-productie?

Ja, we kunnen uw bedrijfsnaam afdrukken, en we kunnen zelfs de kwaliteitskaart aanpassen om uw bedrijf te promoten.
