(EVSE) (DC-laadkabel, met voertuiglaadstekker en vrij kabeluiteinde, snel gewend
laad het elektrische voertuig (EV) op via de CCS 2-voertuigaansluiting, die wordt gebruikt om het te installeren
bij een laadstation voor elektrische voertuigen (EVSE)
Productspecificaties
(CCS-2 voertuigconnector)2
1. (Stekkertype en beschrijving)
Basis Producttype Nominale spanning/stroom Kabelspecificatie. Buitendiameter (mm)
E121-40531X 80A 1000V 2×16+16+6×0,75 ∅18,5±0,5
E121-40631X 125A 1000V 2×35+16+6×0,75 ∅24,0±0,6
E121-41331X 150A 1000V 2×50+25+6×0,75 ∅28,0±0,8
E121-40731X 200A 1000V 2×70+35+6×0,75 ∅33,0±0,8
E121-40831X 250A 1000V 2×70(73)+35+6×0,75 ∅33,5±0,8
2. Productenbeschrijving):
> iec62196 - 3 - 2016 (standaard: IEC62196-3-2016);
> De algehele waterdichte prestaties van de connector zijn hoger
dan IP67);
(Het uiterlijk van het product
ontwerproman, het product voldoet aan de mens-machinetechniek, comfortabele grip,
handig tijdens het gebruik;)
> (De contactweerstand en temperatuurstijging van pinnen en adereindhulzen voldoen nog steeds aan de
vereiste van IEC62196-2016 na 10.000 cycli;)
> (Het ontwerp van de interne structuur
van het product is beknopt maar niet eenvoudig, wat overeenkomt met de werkelijke productiebehoeften);

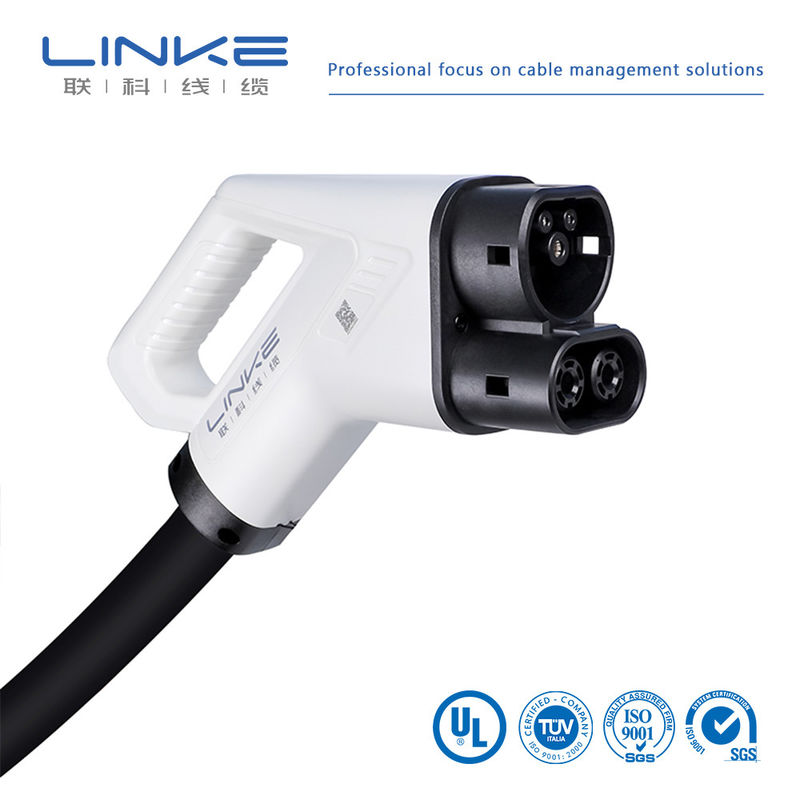

CCS-2 Voertuigconnector
(Behuizingsmateriaal gebruikte de nieuwe hoogwaardige technische kunststoffen, in ruwe vorm
omgevingen kunnen nog steeds de stabiliteit en functionaliteit van het product behouden).
3.(Technische specificaties)
(Elektrische eigenschappen)
> (Nominale spanning) 1000 V DC
> (Nominale stroom) 80A/125A/150A/200A
> (bestand tegen spanning) 3500V AC,@<5mA,&1min
> (Isolatieweerstand) 1000MΩ bij 500V DC
> (Contactweerstand) ≤3mΩ
>
(Werkfrequentie) 50 Hz
(Mechanische eigenschappen)
> (Inbrengkracht) <100N
> (Mechanische levensduur) >10.000 次
(Bedrijfsomgeving)
> (Bedrijfstemperatuurbereik) -30℃~+50℃
> (Omgevingstemperatuurbereik) -30℃~+105℃
> (Vervuilingsklasse) 2
(IP-tarief)
> (Beschermingsgraad) (IP54 gekoppeld)
(IP55 niet gekoppeld)
CCS-2 Voertuigconnector
(Maat)
(Veiligheidsinformatie):
(Zorg ervoor dat de CCS-2-stekker goed in het laadstation zit
om botsingen, overrijdingen of elke situatie die de veiligheid in gevaar zou kunnen brengen, te voorkomen
bruikbaarheid van het systeem.
C=1500±3%Ω 0,5w
6. (Implementatienormen)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
De connector is niet geschikt voor het maken en
het verbreken van een elektrisch circuit onder belasting. Het moet uitgerust zijn
met vergrendeling (vasthoudinrichting) na voltooiing van de montage.)
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draadmeter (AWG) |
[bijvoorbeeld 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, gebaseerd op de eisen van de klant |
| Isolatie materiaal |
PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jasmateriaal |
[PVC/PU/Rubber/Vlecht/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/enz |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/onafgeschermd/gevlochten schild] |
| Impedantie |
[bijvoorbeeld 75Ω (voor coaxkabels)] |
Bedrukking/logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Huidige beoordeling |
[bijvoorbeeld 5A] |
| Spanningswaarde |
[bijvoorbeeld 30V AC/DC] |
Connectormateriaal |
[Verguld/vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45] |
Jasje |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/wit/rood/aangepaste Pantone/etc.] |
| temperatuur |
Minus-70℃tot 350℃ (-70℃ ~ 350℃) |
Pakket |
Rol/doos/plaat/aangepast |
| Ondersteunende diensten |
aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig snijden, krimpen en installatie van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld) |
Kwaliteitscertificeringen
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Materiaal bedrading apparaat
Geëxtrudeerd PVC geïsoleerd enkelvoudig, nominaal 105ºC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
Geëxtrudeerde PVC niet-integrale kabel met mantel, geclassificeerd voor 105°C, 1000V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2
Geëxtrudeerde TPU niet-integrale kabel met mantel, geclassificeerd voor 80°C, 300V, klasse I, klasse of klasse I/II, groep A, B of AB, FT1 en/of FT2
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van het begin tot het einde controleren. Welkom om ons te bezoeken. We halen je op in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat ze de koerierskosten betalen.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeetransport is de beste optie.
Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem dan zo vriendelijk contact met ons op.
Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam bedrukken en we personaliseren zelfs de kwaliteitskaart om uw bedrijf te promoten.
