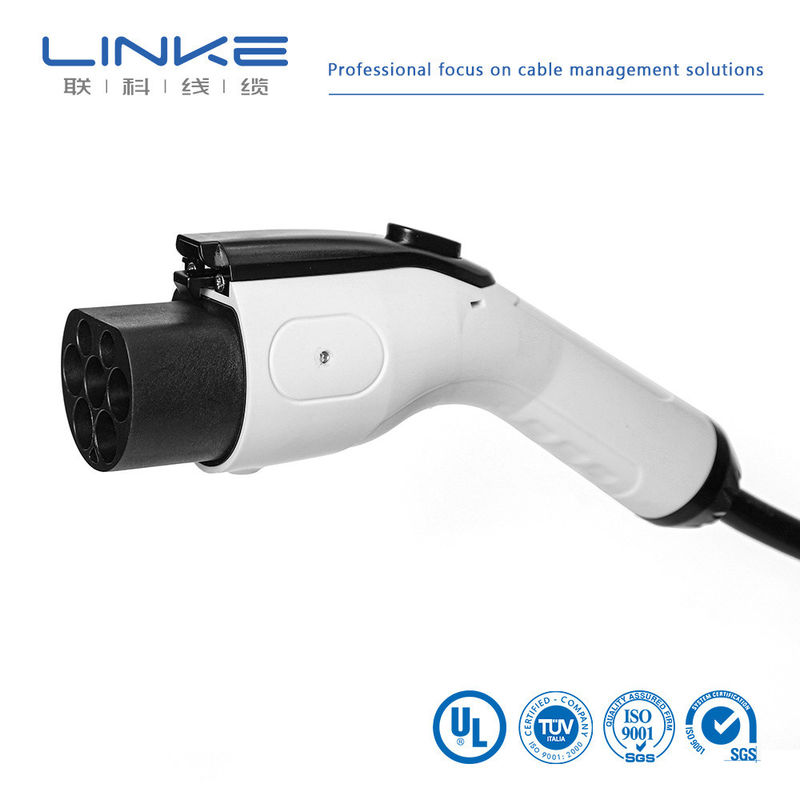

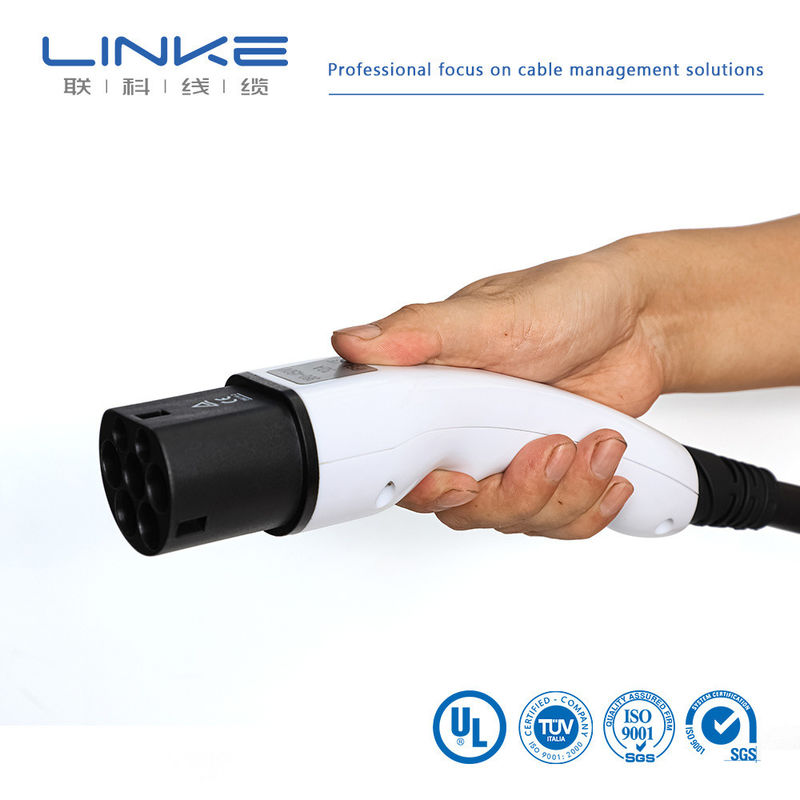

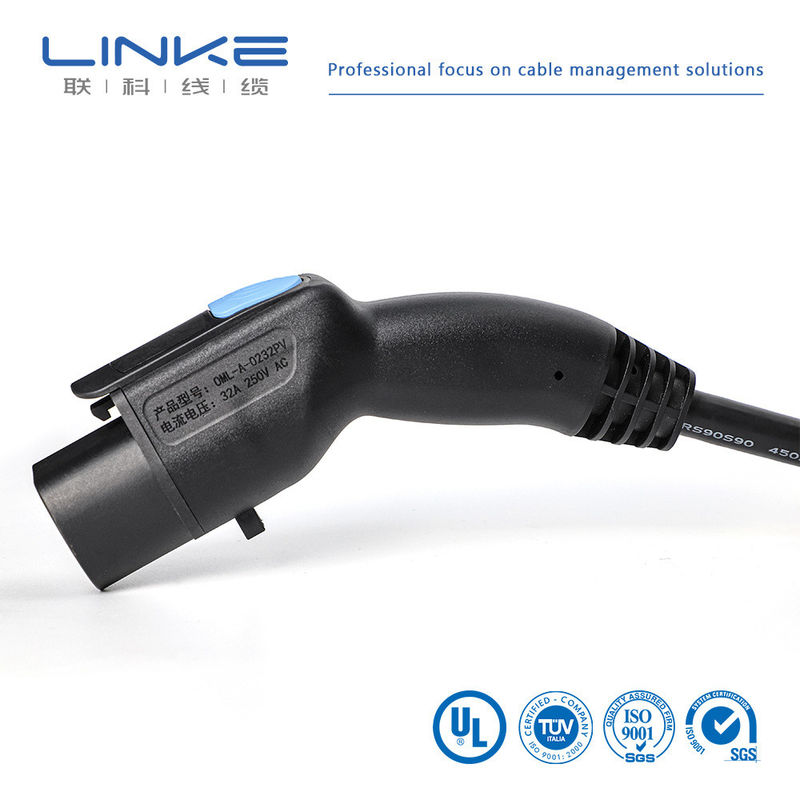

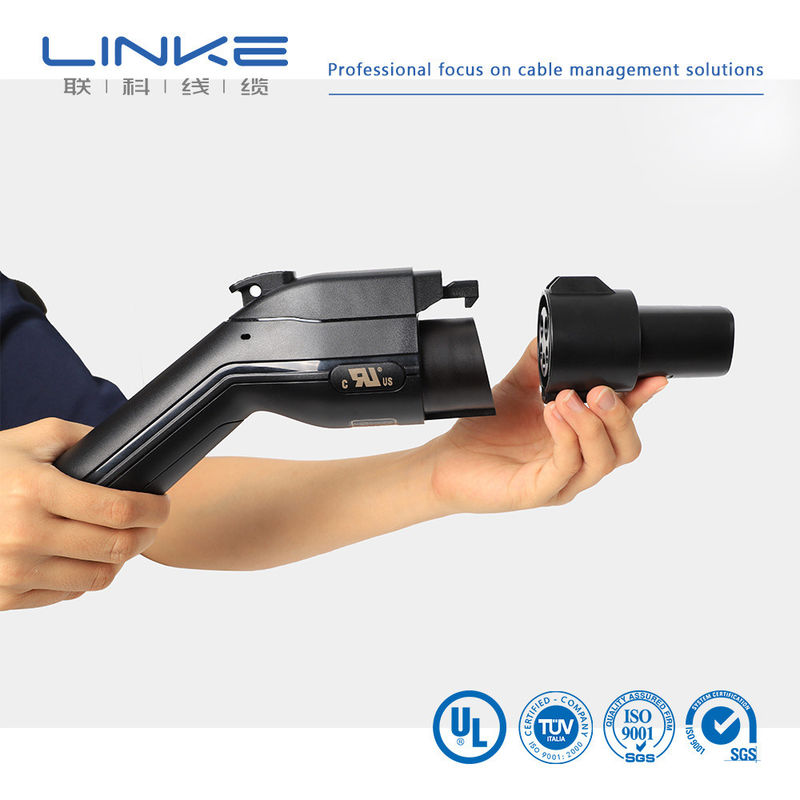

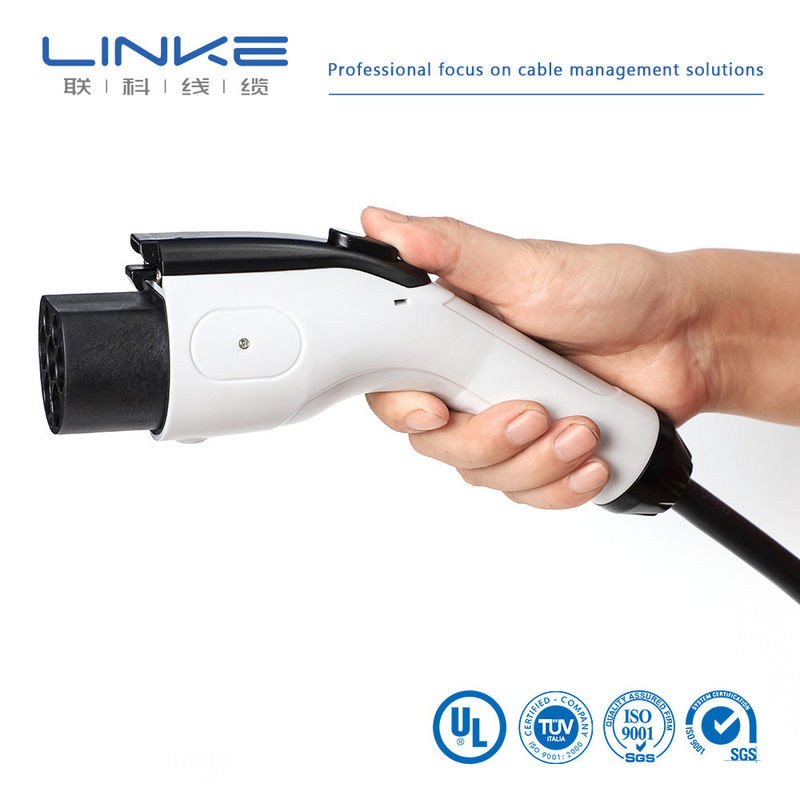

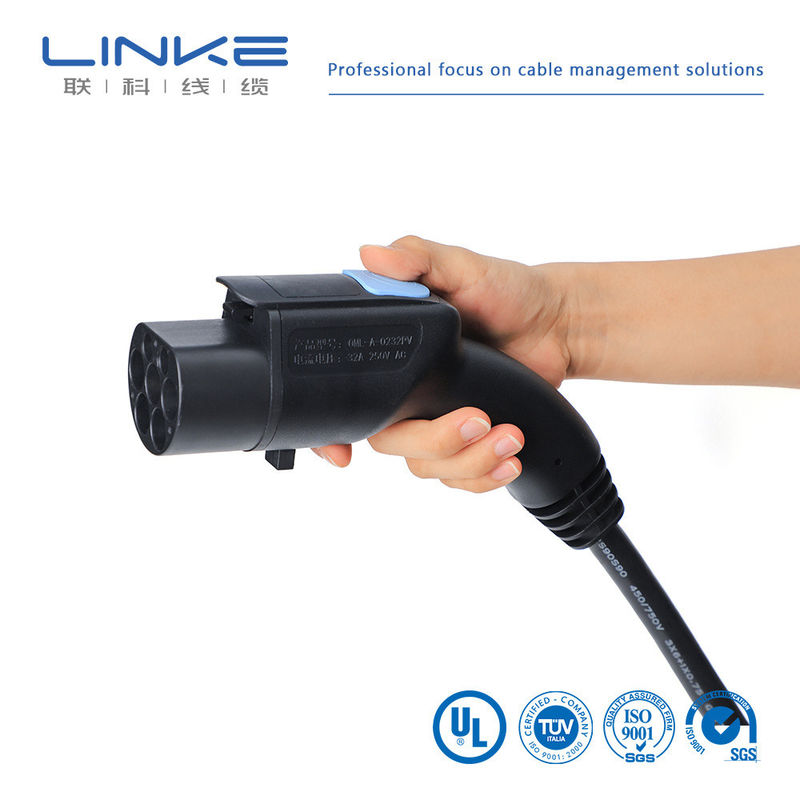

Laadkabel voor elektrische voertuigen AC 32A 7kw 16A 3.5kw
Productoverzicht
Onze AC-laadkabel voldoet aan de IEC 62196-1:2022 en IEC 62196-2:2022 normen, met een uitstekend ergonomisch ontwerp en een professionele uitstraling. Het product biedt superieure bescherming met een IP67-classificatie voor de voertuigconnector en een IP54-classificatie wanneer gekoppeld met de voertuigstekker. Gemaakt met koperlegering terminals met verzilvering, V0-klasse thermoplastisch omhulselmateriaal, met aanpasbare draadlengte en nominale stroomopties.
Technische specificaties
Nominale spanning:
220V AC (enkel fase) / 380V AC (drie fasen)
Nominale stroom:
16A, 32A
Omgevingstemperatuur:
-35°C tot 55°C
Omgevingsvochtigheid:
5% tot 95%
IP-beschermingsgraad:
IP67 (Voertuigconnector); IP54 (combinatie met stopcontact of connector)
Materiaal buitenmantel kabel:
TPE
Details kabelstructuur
Enkel fase 16A:
3*2.5mm² + 1*0.75mm² OD=11mm
Enkel fase 32A:
3*6mm² + 1*0.75mm² OD=13.5mm
Drie fasen 16A:
5*2.5mm² + 1*0.75mm² OD=13.5mm
Drie fasen 32A:
5*6mm² + 1*0.75mm² OD=16.5mm
Insteek-/uittrekkracht:
10N-100N
Voertuigrijoverbelastingsclassificatie:
10000N
Connector materiaal:
PC, PA
Vlamvertragendheid:
UL94 V-0
Aansluitklem:
Messing, verzilverd
Isolatieweerstand:
≥100MΩ
Diëlektrische sterkte:
2000VAC 1min
Insteek-/uittrekcycli:
>10000
Technische gegevens kabel
| Type |
EV-KABEL |
Klant handtekening |
| Kabelkwaliteit |
-40°C~+125°C 1500V |
|
| Standaard |
GB/T 25087/ISO 14572 |
|
| Kabelcode |
Kabelmaat (mm²) |
Geleider |
Vertind koper vlechtwerk |
Materiaal kabelmantel |
Koperstructuur (mm) |
Enkele koper OD (m) |
Koper vlechtwerk |
Materiaal |
Kabel OD (mm) |
Standaard dikte (mm) |
Kleur |
20°C geleiderweerstand (mΩ/m) |
| TEVB050-XX-027 |
0.5mm² |
Koper |
16/(0.20±0.008) |
0.10TD |
≥85% |
XLPE |
4.20±0.15 |
0.70 |
Zwart/Maatwerk |
≤37.1 |
|
|
| TEVB075-XX-041 |
0.75mm² |
24/(0.20±0.008) |
0.10TD |
4.50±0.15 |
0.70 |
≤24.7 |
|
|
|
|
|
|
| TEVB100-XX-006 |
1mm² |
32/(0.20±0.008) |
0.10TD |
4.80±0.15 |
0.80 |
≤18.5 |
|
|
|
|
|
|
| TEVB150-XX-036 |
1.5mm² |
49/(0.20±0.008) |
0.127TD |
5.20±0.15 |
0.80 |
≤12.7 |
|
|
|
|
|
|
| TEVB250-XX-295 |
2.5mm² |
49/(0.25±0.008) |
0.10TD |
5.60±0.20 |
0.70 |
≤7.60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4mm² |
133/(0.20±0.008) |
0.15TD |
7.30±0.20 |
0.90 |
≤4.71 |
|
|
|
|
|
|
| TEVB600-XX-093 |
6mm² |
190/(0.20±0.008) |
0.127TD |
7.70±0.20 |
0.90 |
≤3.14 |
|
|
|
|
|
|
| TEVB800-XX-002 |
8mm² |
259/(0.20±0.008) |
0.15TD |
8.50±0.20 |
1.00 |
≤2.38 |
|
|
|
|
|
|
| TEVBA10-XX-051 |
10mm² |
323/(0.20±0.008) |
0.15TD |
9.60±0.30 |
1.00 |
≤1.82 |
|
|
|
|
|
|
| TEVBA16-XX-044 |
16mm² |
513/(0.20±0.008) |
0.15TD |
10.90±0.30 |
1.00 |
≤1.16 |
|
|
|
|
|
|
| TEVBA25-XX-042 |
25mm² |
798/(0.20±0.008) |
0.15TD |
13.50±0.30 |
1.20 |
≤0.743 |
|
|
|
|
|
|
| TEVBA35-XX-043 |
35mm² |
1121/(0.20±0.008) |
0.15TD |
14.50±0.30 |
1.20 |
≤0.527 |
|
|
|
|
|
|
| TEVBA50-XX-050 |
50mm² |
1596/(0.20±0.008) |
0.15TD |
17.00±0.40 |
1.30 |
≤0.368 |
|
|
|
|
|
|
| TEVBA70-XX-054 |
70mm² |
2257/(0.20±0.008) |
0.20TD |
21.00±0.50 |
1.30 |
≤0.259 |
|
|
|
|
|
|
| TEVBA95-XX-014 |
95mm² |
1887/(0.254±0.008) |
0.20TD |
22.0±0.40 |
1.60 |
≤0.196 |
|
|
|
|
|
|
| TEVBA120-XX-016 |
120mm² |
2368/(0.254±0.008) |
0.20TD |
27.00±1.0 |
1.60 |
≤0.153 |
|
|
|
|
|
|
Print: EV-kabel "mm² -40°C~+125°C 1500V DC N ATTENTION HIGH VOLTAGE LINKE CABLE->XLPE<
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0.01-500mm² |
| Draaddikte (AWG) |
[bijv. 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, op basis van klantvereisten |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/andere |
Mantel materiaal |
[PVC/PU/Rubber/Vlechtwerk/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/etc |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Stroom/Audio/Coaxiaal/Elektrisch/Automotive/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/Niet afgeschermd/Vlechtwerk afscherming] |
| Impedantie |
[bijv. 75Ω (voor coaxkabels)] |
Printen/Logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5* kabeldiameter] |
Stroomsterkte |
[bijv. 5A] |
| Spanningswaarde |
[bijv. 30V AC/DC] |
Connector materiaal |
[Verguld/Vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3.5mm Jack, RJ45] |
Mantel |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Min 70°C tot 350°C (-70°C ~ 350°C) |
Pakket |
Rol/doos/plaat/Maatwerk |
| Ondersteunende diensten |
aangepaste kabel, complete oplossingen, inclusief nauwkeurig snijden, krimpen en installeren van kabelschoenen (specificeer materiaal, bijv. koper/nikkel verguld) |
Kwaliteitscertificeringen
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Enkele geleider, thermoplastische isolatie)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 en ISO13485, TS16949
CNR - Apparaat bedradingsmateriaal
Geëxtrudeerde PVC-geïsoleerde enkelvoudige kabel, 105°C, 1000V, Klasse I, Groep A, B, of AB, FT1 en/of FT2
Geëxtrudeerde PVC-kabel met niet-integrale mantel, 105°C, 1000V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
Geëxtrudeerde TPU-kabel met niet-integrale mantel, 80°C, 300V, Klasse I, Klasse of Klasse I/II, Groep A, B, of AB, FT1 en/of FT2
Veelgestelde vragen
- Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling van begin tot eind controleren. Welkom om ons te bezoeken. Wij halen u op in Shenzhen.
- Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Nieuwe klanten worden verwacht de koerierskosten te betalen.
- Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100m. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeevervoer is de beste optie.
- Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. Wij kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.
- Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken, en we maken zelfs de kwaliteitskaart op maat om uw bedrijf te promoten.
