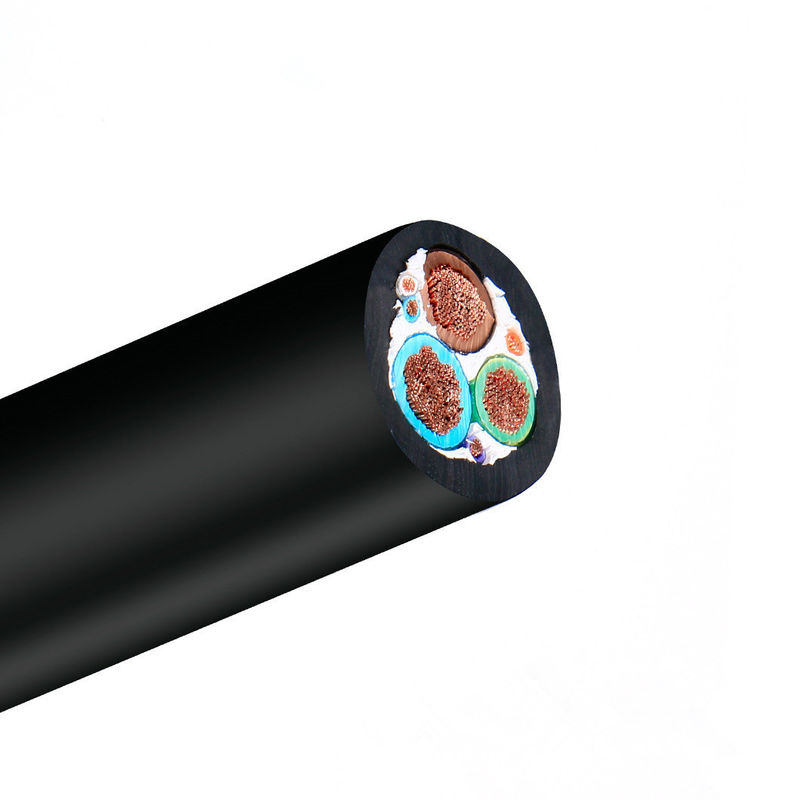

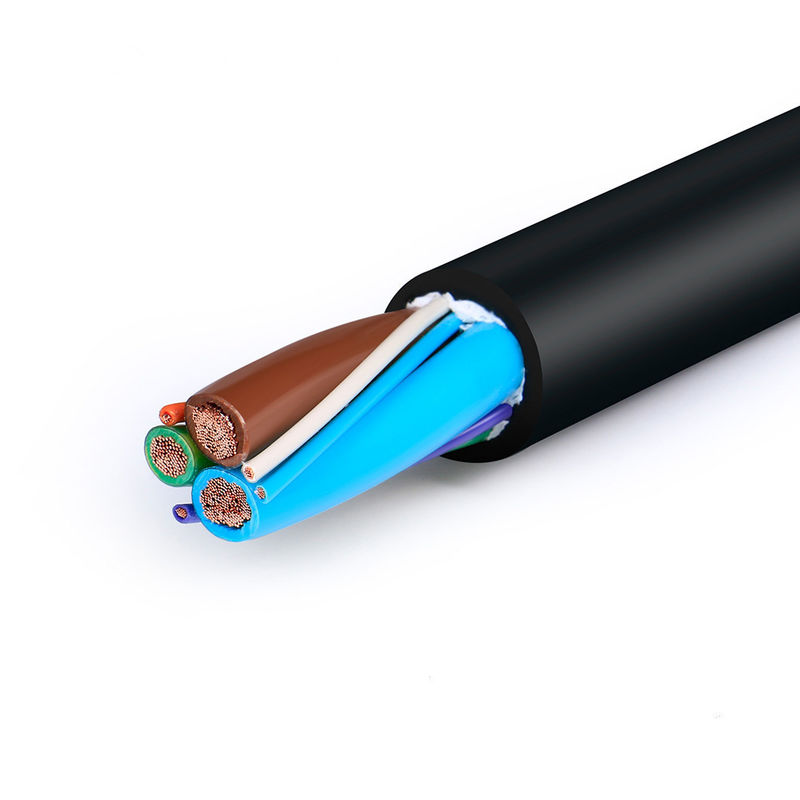

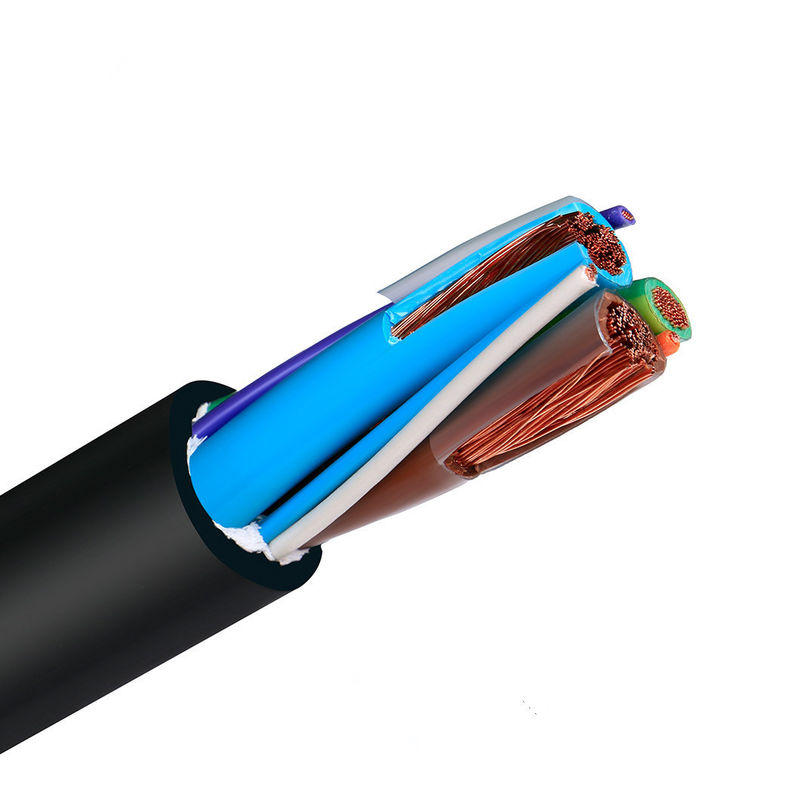

UL 40A 50A 3x8AWG+1x18AWG EV-oplaadkabel
Elektrische specificaties
- Nominale stroom: 16A
- Werkspanning: 250V AC
- Isolatieweerstand: >1000MΩ
- Thermische temperatuurstijging: <50K
- Bestand tegen spanning: 2000V
- Werktemperatuur: -30℃ tot +50℃
- Voldoet aan de IEC 62196-2-normen voor oplaadkabels voor elektrische voertuigen
Productoverzicht
UL standaard eenfasige 32A oplaadkabel voor elektrische voertuigen 3 * 10AWG + 1 * 18AWG
EV-laadkabel is een flexibele kabel die elektrische voertuigen verbindt met laadstations of stopcontacten. Met hoogwaardige zuurstofvrije koperen geleiders voor uitstekende geleiding, TPE-isolatiemateriaal dat zowel zacht als duurzaam is, en een hoogwaardige TPE-mantel met weerbestendigheid, hoge/lage temperatuurtolerantie en wrijvingsweerstand. De kabel biedt superieure flexibiliteit, elasticiteit, een hoog buigvermogen en behoudt zijn prestaties bij lage temperaturen zonder uit te harden.
Technische specificaties
| Onderdeel |
Specificaties |
| Geleider |
Materiaal: Blank koper
Nominale temperatuur: -40℃ tot 105℃
Nominale spanning: 300 V; 600V of 1000V |
| Isolatie |
Materiaal: TPE of PVC
Kleur: Zwart, Wit, Groen/Geel
Vlamtest: VW-1 testmethode volgens UL 2556
Minimale buigradius: ≥5*OD
Diëlektrische spanning: 1,5 kVac/1min volgens UL 2556
Koud buigen: -40℃/4h geen barst volgens UL 2556
Thermische schok: 150℃/1h geen barst volgens UL 2556 |
| Vulling |
Materiaal: PP-draad
Oliebestendigheid: IRM902, 60℃/168h trekrek ≥70% onverouderde waarde |
| Plakband |
Materiaal: niet-geweven stof
Druksterkte: S≤12AWG 4,45kN, 12AWG<S≤2AWG 11,1kN, 2AWG<S 15,6kN |
| Schede |
Materiaal: TPE of PVC
Kleur: zwart of oranje
Weerbestendigheid: 720 uur xenonbooglamptest, geen scheuren
Milieunaleving: RoHS 2.0 en REACH |
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draadmeter (AWG) |
[bijvoorbeeld 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, gebaseerd op de eisen van de klant |
| Isolatiemateriaal |
PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jasmateriaal |
[PVC/PU/Rubber/Vlecht/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/enz |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/onafgeschermd/gevlochten schild] |
| Impedantie |
[bijvoorbeeld 75Ω (voor coaxkabels)] |
Bedrukking/logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Huidige beoordeling |
[bijvoorbeeld 5A] |
| Spanningswaarde |
[bijvoorbeeld 30V AC/DC] |
Connectormateriaal |
[Verguld/vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45] |
Jasje |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/wit/rood/aangepaste Pantone/etc.] |
| temperatuur |
Minus-70℃tot 350℃ (-70℃ ~ 350℃) |
Pakket |
Rol/doos/plaat/aangepast |
| Ondersteunende diensten |
meerkoloms {3}{l}{aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig knippen, krimpen en installeren van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld) |
|
|
Onafhankelijk laboratorium•Volledige testapparatuur•Volledige kwaliteitscontrole
We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
|
Nee.
|
Testitem
|
Testconditie
|
Testvereiste
|
Testgegevens
|
Resultaat
|
|
1
|
Structuurinspectie
|
1. Houd u aan de draadgroottetabel2. Minimale dikte ≥ 80% van de gemiddelde dikte
|
Houd u aan de draadgroottetabel
|
Raadpleeg het testrecord
|
Doorgang
|
|
2
|
Thermische schok
|
Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af tot kamertemperatuur en observeer het monster vervolgens
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren
|
Doorgang
|
|
3
|
Warmte vervorming
|
1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie
|
1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50%
|
Raadpleeg het testrecord
|
Doorgang
|
|
4
|
FT2
|
Breng eenmalig een standaardvlam aan op een hoogte van 125 mm
|
1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen
|
Raadpleeg het testrecord
|
Doorgang
|
|
5
|
Veroudering
|
1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte
|
1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering
|
Raadpleeg het testrecord
|
Doorgang
|
|
6
|
Koude bocht
|
Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen
|
Geen scheuren op het monsteroppervlak
|
Geen scheuren
|
Doorgang
|
|
7
|
Geleider weerstand
|
Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter
|
Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km
|
Raadpleeg het testrecord
|
Doorgang
|
Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en
Bied professionele oplossingen voor de kabel en draad, vooral voor de
verschillende industriële klanten. Het bevat:
Humanoïde robotkabel,
AI stroomkabel/datakabel,
Halfgeleiderkabel/industriële automatische kabel,
Sensorkabel,
Nieuwe energiekabel,
Medische schoonheidsdraad,
UL-draadkabel,
Linke Cable beschikt over gediversifieerde productontwikkelingsmogelijkheden en technische mogelijkheden ter ondersteuning van gediversifieerde
behoeften van de klant. We hebben de volgende productautorisatie verkregen:UL 758,CCC,RoH's,BEREIK,CE; Wij
het volgende kwaliteitsmanagementsysteem hebben verkregen:ISO9001-2015(Alle producten); ISO13485
(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)
Bedrijfsmogelijkheden
We beschikken over een sterk R&D-team met 6 technische professionals, die elk meer dan 10 jaar ervaring op het gebied van draad- en kabeltechnologie bezitten. Onze engineeringafdeling biedt professionele kabeloplossingen om nauwkeurige en effectieve klantenondersteuning te garanderen. De afdeling kwaliteitscontrole bestaat uit 10 specialisten die streng toezicht houden op elke stap, van binnenkomende materialen tot verzending, waardoor 100% productkwaliteit wordt gegarandeerd. Ons productieteam bestaat uit ruim 50 ervaren productieprofessionals.
Veelgestelde vragen
Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij beheren uw bestelling van begin tot eind. Welkom bij ons - wij bieden ophaalservice in Shenzhen.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
Monsters worden gratis verstrekt. Nieuwe klanten zijn verantwoordelijk voor de koerierskosten.
Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. Vanwege het gewicht van de kabel raden wij u echter aan de juiste hoeveelheden te bestellen om de vrachtkosten te minimaliseren. Zeetransport is de meest economische optie.
Kan ik korting krijgen?
Kortingen zijn beschikbaar op basis van de bestelhoeveelheid. Mogelijk vergoeden wij ook de vrachtkosten. Neem contact met ons op voor meer informatie.
Accepteert uw bedrijf OEM-productie?
Ja, wij bieden OEM-diensten aan, waaronder het bedrukken van uw bedrijfsnaam en aangepaste kwaliteitskaarten om uw merk te promoten.
