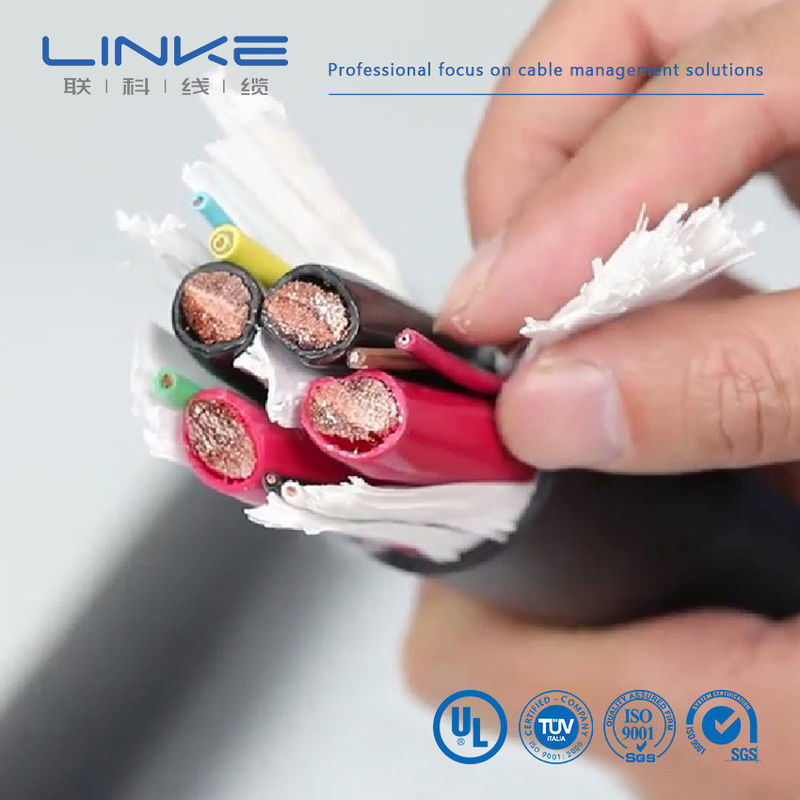

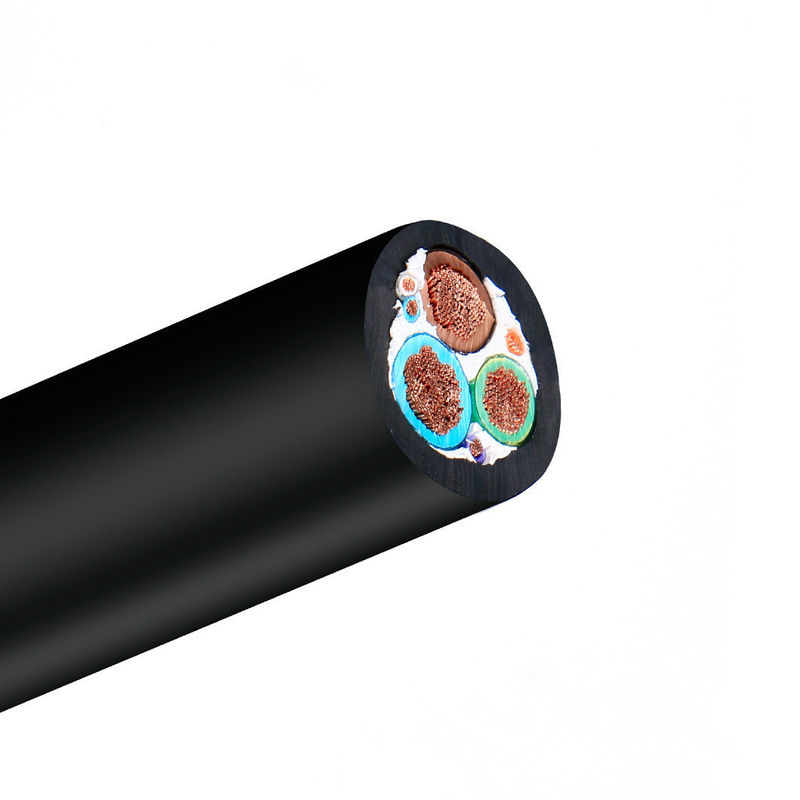

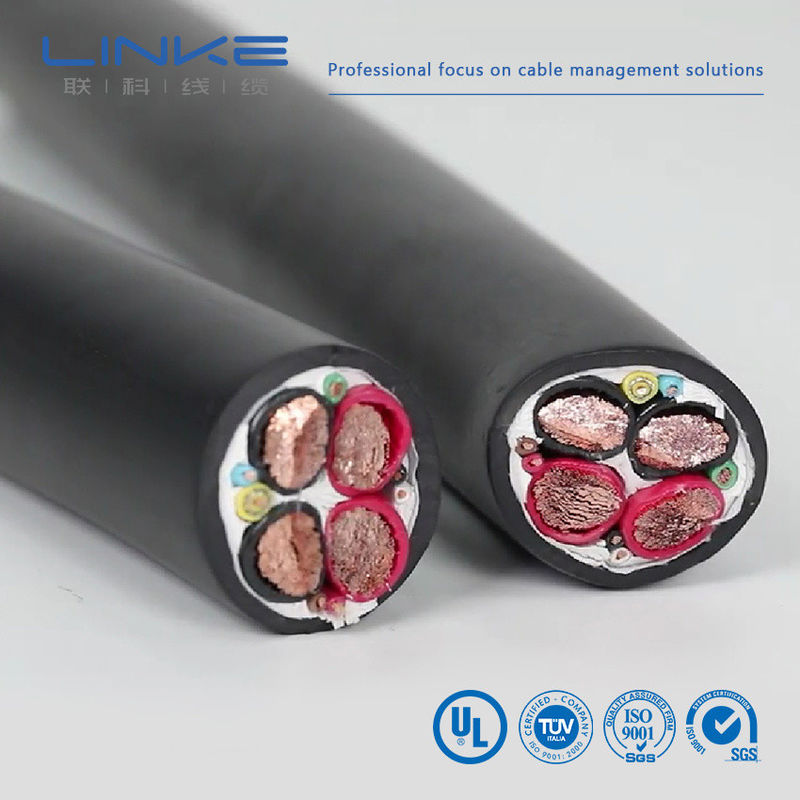

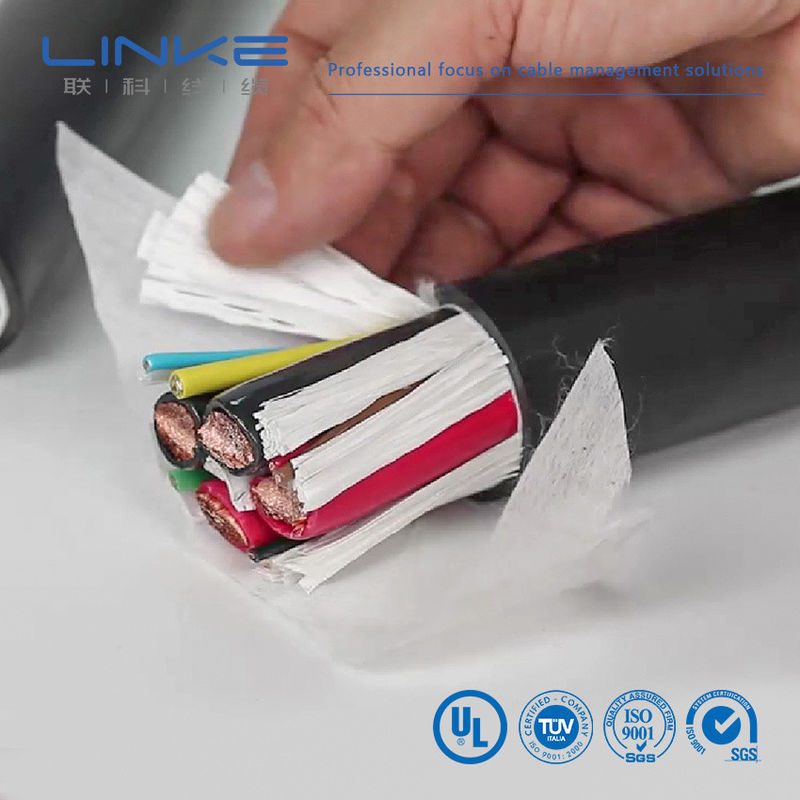

Bouw:
geleider+isolatie+vuller+schede+non-woven
Kenmerken:
- Deze kabel wordt gebruikt voor het opladen van apparatuur voor elektrische voertuigen en oplaadpoorten, of voor besturingssystemen voor laadverzadiging, veiligheidswaarschuwingen en andere besturingssignaaloverdrachtsfuncties van het opladen en ontladen van het voertuig.
- Flexweerstand: het heeft de neiging ongemakkelijk te zijn om te buigen
- Anti-EMI: anti-elektromagnetische interferentie
- Zero Halogeen: veilig, halogeenvrij
- Oliebestendigheid: het kan voorkomen dat olie vlekken maakt of aan het apparaat blijft kleven
- Slijtvastheid: het materiaal van het product heeft een hoge hardheid en is bestand tegen krassen door ruwe voorwerpen
- Opladen met lage snelheid: De impact op de batterij is relatief klein, maar het is tijdrovend.
- Temperatuur: -40℃~+90℃
| ELEKTRISCHE KENMERKEN |
FYSISCHE EIGENSCHAPPEN |
| Nominale spanning:DC 1000V |
Treksterkte:≥20 MPa |
Druktest op hoge temperatuur:≤50% |
| Nominale temperatuur:Jas -40~90ºC |
Verlenging:≥300% |
Hitteschoktest:Geen barst |
| Isolatie -40~125ºC |
Verouderde staat:110±1ºC×168 uur |
Compatibiliteitstest:GB/T 33594 |
| Max. geleiderweerstand (20ºC): |
Percentage van oorspronkelijke treksterkte:≤±30% |
Verbrijzelingsweerstandstest:GB/T 33594 |
| A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km |
Percentage van oorspronkelijke rek:≤±30% |
Gebogen rond de test:GB/T 33594 |
| Isolatiespanning is bestand tegen (kern A&B, 10 m): |
Vlamtest:GB/T 18380.12-2008 |
Min. Buigradius:6*OD |
| AC 2,5 kV/5min, lekstroom ≤5mA |
Kunstmatige verweringstest:GB/T 33594 |
Slijtvastheid:≥2000 keer |
| Voltooide kabel Spanningsbestendigheid (kern A tot A&B, 10 m): |
Impacttest bij lage temperatuur:-40ºC×16H, Geen barst |
Weerstand tegen chemicaliën:GB/T 33594 |
| AC 3,5 kV/15min, lekstroom ≤5mA |
Chemisch stresszuur: N-Oxaalzuur alkalische oplossing, N-natriumhydroxideoplossing:GB/T 33594 |
| Min. Isolatieweerstand (20ºC, kern A tot A&B):500MΩ.km |
Voertuig rolt:Vereisten en testmethoden moeten consistent zijn met GB/T 20234.1-2015 7.21 |
| Structuur |
| NEE. |
geleider mm2 |
isolatie |
20ºC geleiderweerstand (Ω/KM) |
| geleider mm2 |
Structuur (N/mm) |
Leider DIA (mm) |
Geleider |
Dikte (mm) |
MATERIAAL |
isolatie OD (mm) |
| EV-YJ |
1.5 |
48/0,20 |
1,60 |
koper |
0,6 |
siliconen |
2,90±0,15 |
≤12,7 |
| EV-YJ |
2.5 |
80/0,20 |
2.06 |
koper |
0,7 |
siliconen |
3,50±0,15 |
≤7,60 |
| EV-YJ |
4 |
128/0,20 |
2.62 |
koper |
0,8 |
siliconen |
4,30±0,15 |
≤4,71 |
| EV-YJ |
6 |
196/0,20 |
3,50 |
koper |
0,8 |
siliconen |
5,10±0,20 |
≤3,14 |
| EV-YJ |
10 |
322/0,20 |
4,50 |
koper |
1.00 |
siliconen |
6,70±0,20 |
≤1,82 |
| EV-YJ |
16 |
513/0,20 |
5,70 |
koper |
1.10 |
siliconen |
8,00 ± 0,30 |
≤1,16 |
| EV-YJ |
25 |
798/0,20 |
7.10 |
koper |
1.3 |
siliconen |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0,20 |
8.50 |
koper |
1.3 |
siliconen |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0,20 |
10.10 |
koper |
1,50 |
siliconen |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0,20 |
12.10 |
koper |
1,50 |
siliconen |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0,20 |
14.10 |
koper |
1,50 |
siliconen |
17,50±0,50 |
≤0,196 |
2, uiterlijk met lage viscositeit
| Merk |
LINKE |
Dwarsdoorsnede (mm²) |
0,01-500 mm² |
| Draadmeter (AWG) |
[bijvoorbeeld 24AWG, 28AWG] |
Geleider |
Vertind koper / blank koper, gebaseerd op de eisen van de klant |
| Isolatie materiaal |
PVC/TPU/siliconenrubber/PE/PP/XLPE/Nylon/andere |
Jasmateriaal |
[PVC/PU/Rubber/Vlecht/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68/enz |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% tolerantie] |
| Kabeltype |
[Medisch/Vermogen/Audio/Coaxiaal/Elektrisch/Automobiel/Energieopslag//etc.] |
Afscherming |
[Afgeschermd/onafgeschermd/gevlochten schild] |
| Impedantie |
[bijvoorbeeld 75Ω (voor coaxkabels)] |
Bedrukking/logo |
[Tekst/Label/Logo, max. 20 tekens] |
| Buigradius |
[bijv. ≥5× kabeldiameter] |
Huidige beoordeling |
[bijvoorbeeld 5A] |
| Spanningswaarde |
[bijvoorbeeld 30V AC/DC] |
Connectormateriaal |
[Verguld/vernikkeld/Messing/etc.] |
| Connectoren |
[bijv. USB Type-C, 3,5 mm-aansluiting, RJ45] |
Jasje |
XLPE of PE of PVC RUBBER |
| Levertijd |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/wit/rood/aangepaste Pantone/etc.] |
| temperatuur |
Minus-70℃tot 350℃ (-70℃ ~ 350℃) |
Pakket |
Rol/doos/plaat/aangepast |
| Ondersteunende diensten |
meerkoloms {3}{l}{aangepaste kabel, end-to-end-oplossingen, inclusief nauwkeurig knippen, krimpen en installeren van kabelschoenen (specificeer materiaal, bijvoorbeeld koper/vernikkeld) |
Onafhankelijk laboratorium • Complete testapparatuur • Volledige kwaliteitscontrole
We testen elk product volgens strikte normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
| Nee. |
Testitem |
Testconditie |
Testvereiste |
Testgegevens |
Resultaat |
| 1 |
Structuurinspectie |
1. Houd u aan de draadgroottetabel2. Minimale dikte ≥ 80% van de gemiddelde dikte |
Houd u aan de draadgroottetabel |
Raadpleeg het testrecord |
Doorgang |
| 2 |
Thermische schok |
Wikkel het monster op een ijzeren staaf van een gespecificeerde grootte, plaats het in een verouderingsoven bij een gespecificeerde temperatuur gedurende 1 uur, koel het monster gedurende minstens 30 minuten af tot kamertemperatuur en observeer het monster vervolgens |
Geen scheuren op het monsteroppervlak |
Geen scheuren |
Doorgang |
| 3 |
Warmte vervorming |
1. Meet de monsterdikte (markeer de meetpositie)2. Plaats het monster en de testopstelling in een verouderingsoven en voorverwarmen op de gespecificeerde temperatuur gedurende 1 uur3. Plaats het monster gedurende 1 uur onder de drukkolom van de testopstelling4. Meet de monsterdikte opnieuw op dezelfde positie |
1. Het monster mag niet worden gebarsten door een drukkolom of de geleider blootleggen2. Diktereductie ≤ 50% |
Raadpleeg het testrecord |
Doorgang |
| 4 |
FT2 |
Breng eenmalig een standaardvlam aan op een hoogte van 125 mm |
1. Vlammen mogen zich niet langs de lengte ervan voortplanten2. De vlam mag zich niet verspreiden naar nabijgelegen brandbare materialen |
Raadpleeg het testrecord |
Doorgang |
| 5 |
Veroudering |
1. Neem vijf secties van een 200 mm lange mantel2. Plaats de monsters gedurende 168 uur in een rijpingsoven op 158 ℃3. Nadat u de monsters hebt verwijderd, plaatst u ze gedurende 16 uur bij kamertemperatuur (23 ± 5 ℃) en test u vervolgens de rek bij breuk en de treksterkte |
1. Rek vóór veroudering ≥ 300%, rek na veroudering ≥ 80% van die vóór veroudering2. Treksterkte vóór veroudering > 1,41 kg/mm², treksterkte na veroudering ≥ 80% van vóór veroudering |
Raadpleeg het testrecord |
Doorgang |
| 6 |
Koude bocht |
Bewaar het monster gedurende 4 uur in een doos met een lage temperatuur bij een gespecificeerde temperatuur, wind het monster op een ijzeren staaf van een gespecificeerde grootte met gespecificeerde windingen, voltooi de wikkeling binnen 30 seconden nadat het monster uit de doos met lage temperatuur is genomen |
Geen scheuren op het monsteroppervlak |
Geen scheuren |
Doorgang |
| 7 |
Geleider weerstand |
Meet de weerstand van een kerngeleider van één meter met een DC-weerstandsmeter |
Bij 20℃, weerstand van 8AWG ≤ 2,23Ω/km |
Raadpleeg het testrecord |
Doorgang |
Linke kabeltechnologie (DongGuan) Co. Ltd. concentreert zich op R&D en
Bied professionele oplossingen voor de kabel en draad, vooral voor de
verschillende industriële klanten. Het bevat:
Humanoïde robotkabel,
AI stroomkabel/datakabel,
Halfgeleiderkabel/industriële automatische kabel,
Sensorkabel,
Nieuwe energiekabel,
Medische schoonheidsdraad,
UL-draadkabel,
Linke Cable beschikt over gediversifieerde productontwikkelingsmogelijkheden en technische mogelijkheden ter ondersteuning van gediversifieerde
behoeften van de klant. We hebben de volgende productautorisatie verkregen: UL 758,CCC,RoHs,REACH,CE; Wij
het volgende kwaliteitsmanagementsysteem hebben verkregen: ISO 9001-2015 (alle producten); ISO13485
(Medische apparaten en instrumenten),IATF 16949(Auto-industrie)
Draad- en kabelfabrikant Linke Cable Technology Co., Ltd is een toonaangevende kabelleverancier in China. In de afgelopen ruim 10 jaar is
Linke Cable concentreert zich op R&D, productie en marketing van draad en kabel. Linke levert verschillende kabels en op maat
kabeloplossingen voor over de hele wereld. Wij zijn gespecialiseerd in EV-laadkabel, medische kabel, siliconenkabel, veerkabel,
gevlochten kabel, sleepkabel, UL-draad, autokabel, enz.
Bij Linke Cable geloven we dat er een betere manier is om betere kabels op de markt te brengen. Wij hanteren een engineer-to-engine-aanpak
om betere kabels voor klanten te ontwikkelen en de kwaliteit van iemands leven te verbeteren.
- Bent u een fabrikant of handelsonderneming?
Wij zijn een professionele fabrikant. Wij kunnen uw bestelling vanaf het eerste begin tot het laatste controleren. Welkom om ons te bezoeken. We halen je op in Shenzhen.
- Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u. Van nieuwe klanten wordt verwacht dat ze de koerierskosten betalen.
- Wat is uw minimale bestelhoeveelheid?
Normaal gesproken 100 meter. De kabel is echter erg zwaar. U kunt beter een geschikte hoeveelheid bestellen om de hoge vracht te vermijden. Zeetransport is de beste optie.
- Kan ik korting krijgen?
Het hangt af van uw hoeveelheid. We kunnen korting geven en de vracht betalen. Neem alstublieft contact met ons op.
- Accepteert uw bedrijf OEM-productie?
Ja, we kunnen uw bedrijfsnaam afdrukken, we hebben zelfs de kwaliteitskaart op maat gemaakt om uw bedrijf te promoten
