Referentiestandaard:UL 2263
UL nr.:E364879
|
Bouw
|
Kenmerken
|
|
1- Dirigent.
|
Nominale temperatuur:-50°C~105°C
|
|
Materiaal: kaal koper
|
Nominale spanning:1000V
|
|
2Isolatie
|
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de volgende voorwaarden worden nageleefd:Testmethode Voldoen aan UL 2556
|
|
Materiaal: TPE
|
15°C Isolatieweerstand:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Testmethode Voldoen aan UL 2556
|
|
CgeurenZwart,rood,groen/geel of andere
|
Dielectrische spanning:4.0kVAirconditioning/ 1 minuut(8AWG),3.0KV wisselstroom/ 1 minuut(10AWG), 2.0KV wisselstroom/ 1 minuut(16AWG)Geen afbraak..Testmethode Voldoen aan UL 2556
|
|
3.Vuller
|
Buigradius Min:≥6OD.
|
|
Materiaal: katoengarens
|
Warmschok:150°C/1h Geen scheuren Testmethode Voldoet aan UL 2556
|
|
4- Tape.
|
Vlamproef:FT1.Testmethode Voldoen aan UL 2556
|
|
Materiaal: Niet-geweven stoffen
|
Isolatie treksterkte:Voor veroudering 5,5 Mpa;Na veroudering(136°C/168H) ≥75% origineel.Testmethode Voldoen aan UL 2556
|
|
5- Schil.
|
Isolatieverlenging:Voor veroudering200%Na veroudering(136°C/168H) ≥75% origineel.Testmethode Voldoen aan UL 2556
|
|
Materiaal: TPE
|
Treksterkte van de jas:Voor veroudering 8,3 Mpa;Na veroudering(136°C/168H) ≥75% origineel.Testmethode Voldoen aan UL 2556
|
|
Kleur: Zwart of Oranje
|
Verlenging van het jasje:Voor veroudering200%Na veroudering(136°C/168H) ≥75% origineel.Testmethode Voldoen aan UL 2556
|
|
|
Koudbuigproef:-40°C/4H, geen kraken.Testmethode Voldoen aan UL 2556
|
|
|
Warmschoktest:150°C/1H, geen kraken.Testmethode Voldoen aan UL 2556
|
|
Type
|
Hoofdlijnen
|
Grootte van de signaallijnen
|
Toegestane ampacity@20°C omgevingsref.
|
Over de diameter Ref. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW(20AGW/18AGW/16AGW) 0-6
|
32A
|
12.0±0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
13.8±0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48A
|
15.0±0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80A
|
18.9±0.5
|
|
EVC 1005
|
3AGW/4+12AGW(14AGW/10AGW)
|
18AGW ((20AGW/22AGW) 0-8
|
170A ((200A)
|
28.3±1.0
|
|
EVC 1006
|
2AGW/4+12AGW(14AGW/10AGW)
|
200A ((250A)
|
31.0±1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW(14AGW/10AGW)
|
300A-350A
|
36.5±1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120A
|
21.0±1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250A ((300A)
|
34.0±1.0
|
UL 2263 EV-oplaadkabel (geschikt voor CCS1)
Referentiestandaard:UL 2263
UL nr.:E364879
| Bouw |
Kenmerken |
| 1- Dirigent. |
Nominale temperatuur: -40°C-105°C |
| Materiaal: kaal koper |
Nominale spanning: 300V, 600V of 1000V |
| 2Isolatie |
Vlamproef: VW-1-proefmethode Voldoen aan UL 2556 |
| Materiaal: TPE |
Min: Buigradius: ≥6*OD |
| Kleur:Zwart,rood,groen/geel of ander |
Dielectrische spanning: 1,5 kVac/1min. Geen afbraaktestmethode Voldoen aan UL 2556 |
| 3.Vuller |
Koud buigen: -40°C/4h Geen scheuren Testmethode Voldoet aan UL 2556 |
| Materiaal: katoengarens |
Warmschok:150°C/1h Geen scheuren Testmethode Voldoet aan UL 2556 |
| 4- Tape. |
Olieweerstand:IRM902, 60°C/168h Trek- en verlengingsvermogen ≥ 70% |
| Materiaal: Niet-geweven stoffen |
Vernietigingsvermogen:S≤12AWG 4,45kN, 12AWG
|
| 5- Schil. |
Weerweerstand: 720 in een xenon boog weermeter, geen scheuren |
| Materiaal: TPE |
Milieueisen:naleving van RoHS |
| Kleur: Zwart of Oranje (aanpasbaar) |
|
| Type |
Grootte |
Leiderstreng OD mm Ref. |
Maximale geleiderweerstand mΩ/m@20°C |
Toegestane ampacity@20°C omgevingsref. |
Over de diameter Ref. mm |
Verpakking M/Rol (Ref.) |
| 600 V of 1000 V EVE (TPE) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
| 3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
| 3 × 10 AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
| 2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
| 3 × 16 AWG + 1 × 18 AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
| 3 × 14 AWG + 1 × 18 AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
| 3 × 12 AWG + 1 × 18 AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
| 3 × 10 AWG + 1 × 18 AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
| 2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
| 2 × 4 AWG + 6 AWG + 18 AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
| 3 × 16 AWG + 2 × 18 AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
| 3 × 14 AWG + 2 × 18 AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
| 3 × 12 AWG + 2 × 18 AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
| 3 × 10 AWG + 2 × 18 AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
| 2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
| 2 × 4 AWG + 6 AWG + 2 × 18 AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
| 2 × 2 AWG + 4 AWG + 2 × 18 AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
| 2×1/0AWG+2AWG+4×16AGW |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG
(2×3/0AWG+4AWG+6X18AWG)
3/0AWG Ground line minimum 4AWG
|
13.05/10.5 |
0.219.0.349 |
260A |
45.0±1.0 |
150m/1200# |
| 4X1-0AWG+4AWG+6X18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
45.7±1.2 |
150m/1200# |
| 300V EVJE (TPE) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
| 3 × 14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
| 3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
| 3 × 16 AWG + 1 × 18 AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
| 3 × 14 AWG + 1 × 18 AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
| 3 × 12 AWG + 1 × 18 AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
| 3 × 16 AWG + 2 × 18 AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
| 3 × 14 AWG + 2 × 18 AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
| 3 × 12 AWG + 2 × 18 AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
| Het aantal signaaldraden kan 0~6 of meer zijn, de signaaldraadgeleiderspecificaties kunnen 16AWG, 18AWG, 20AWG, 22AWG zijn. |
De bovenstaande productspecificaties, afmetingen en structuren kunnen worden gewijzigd als gevolg van de technologische vooruitgang.

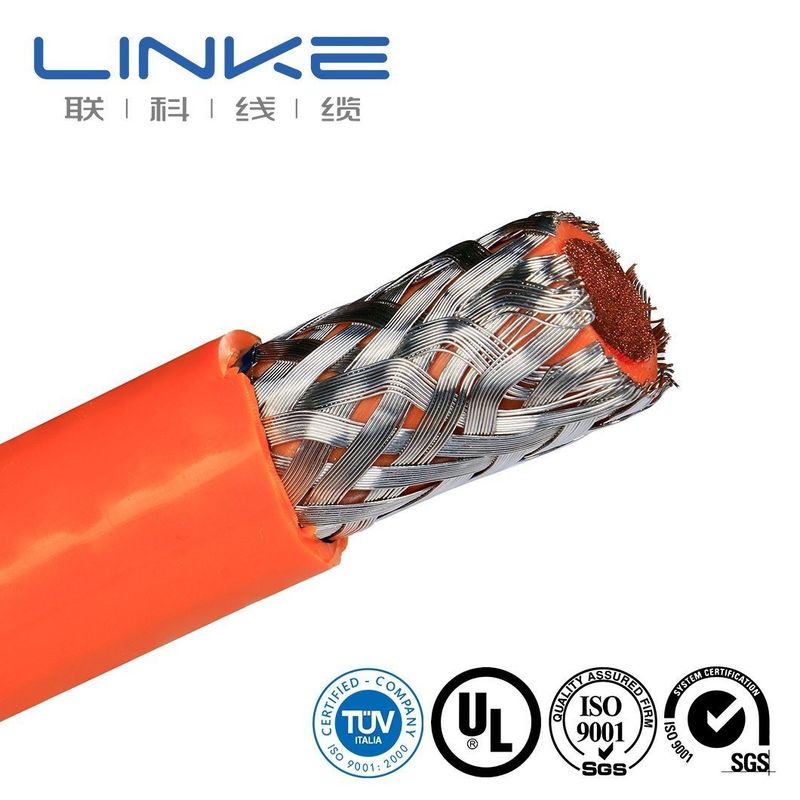

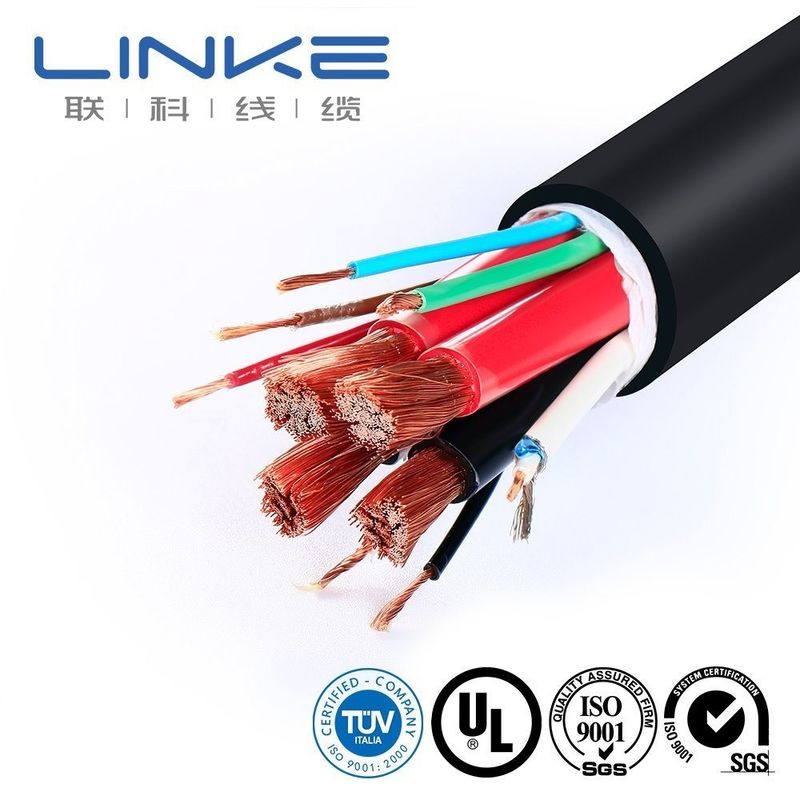

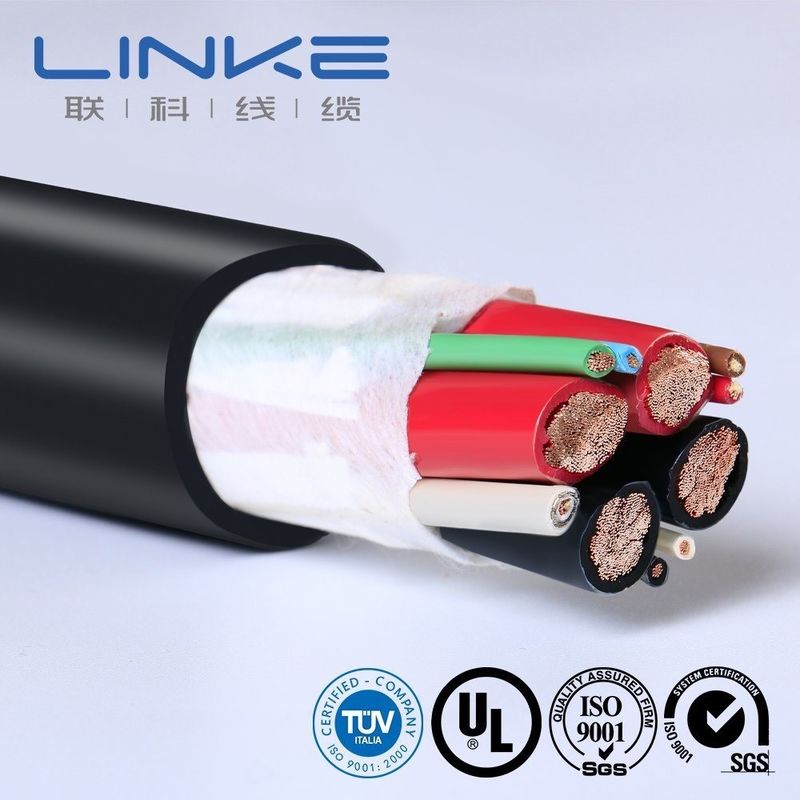

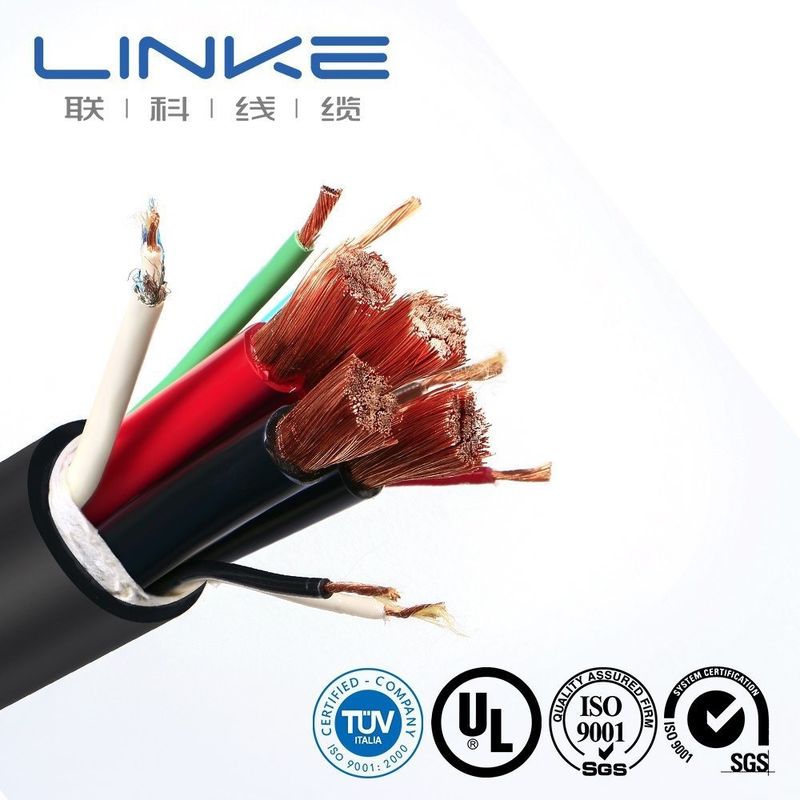

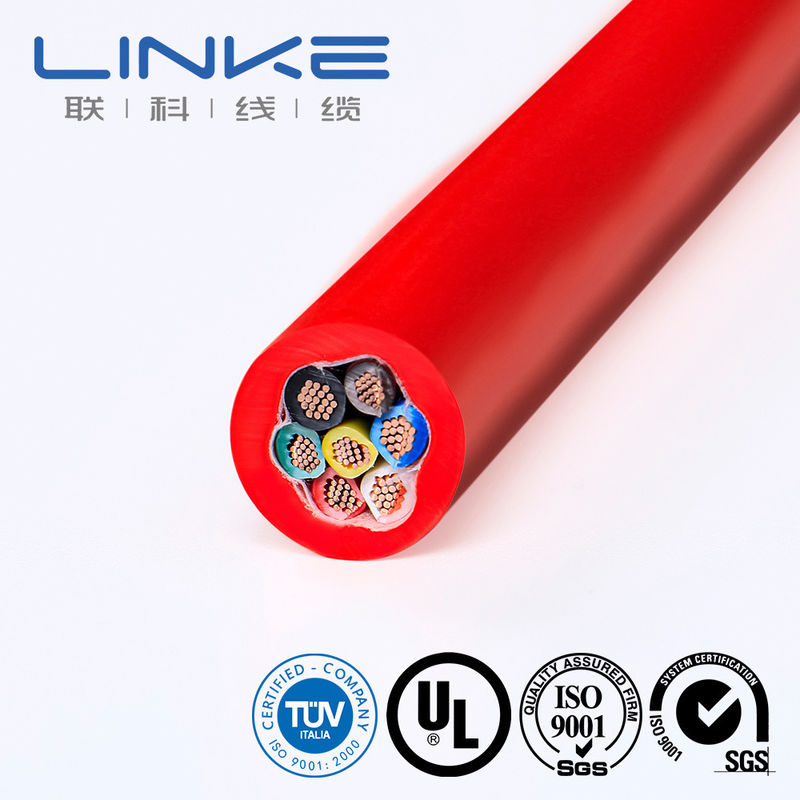

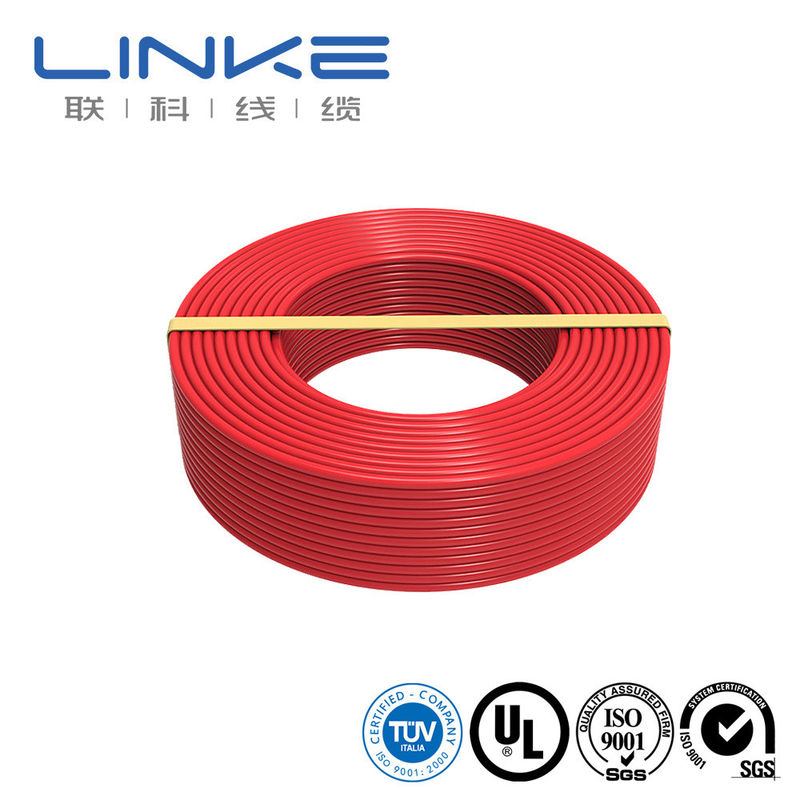

Gedetailleerde foto's
