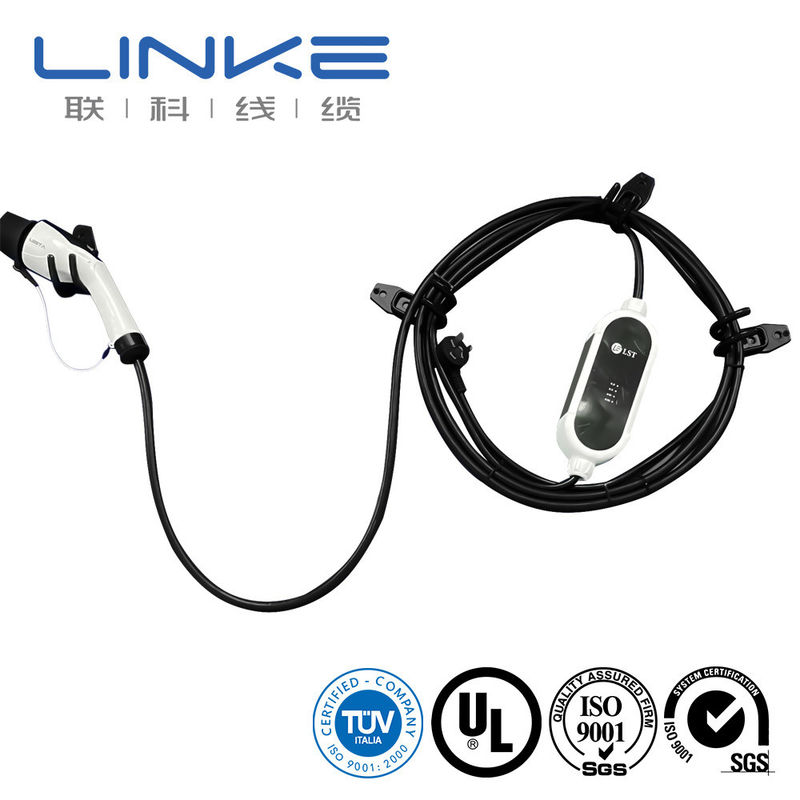

Elektrische voertuigen EV-oplaadkabelverlengingskabel Evdc-RS90s90
Premium kwaliteit verlengkabel ontworpen voor het opladen van elektrische voertuigen, met een hoge flexibiliteit en duurzaamheid.
Linke cable technology (DongGuan) Co. Ltd. concentreert zich op onderzoek en ontwikkeling en levert professionele oplossingen voor de kabel- en draadindustrie,vooral voor de verschillende klanten in de industrie.
- Humanoïde robotkabel,
- AI-aandrijvingskabel/gegevenskabel,
- met een vermogen van meer dan 50 W
- sensorkabel,
- Nieuwe energiekabel.
- Medische schoonheidsdraad,
- UL-kabel,
Linke Cable beschikt over een breed scala aan productontwikkelingsmogelijkheden en technische mogelijkheden om de diverse behoeften van de klant te ondersteunen.REACH,CE; We hebben het volgende kwaliteitsmanagementsysteem verkregen:ISO 9001-2015 ((Alle producten); ISO 13485 ((Medische apparaten en instrumenten),IATF 16949 ((Auto-industrie)
Onafhankelijk laboratorium • Volledige testapparatuur • Volledige kwaliteitscontrole
We testen elk product volgens strenge normen om superieure kwaliteit en betrouwbare prestaties te garanderen.
Wij hebben een onafhankelijk kwaliteitstestlaboratorium met volledige testfaciliteiten en gestandaardiseerde procedures.Onze volledige reeks testnormen voor producten omvat alle belangrijke prestatie- en veiligheidsindicatoren.Door middel van systematische en rigoureuze inspectie controleren wij de kwaliteit van het product, verminderen de risico's en bieden wij u veilige, stabiele en hoogwaardige producten waarop u kunt vertrouwen.
| - Nee, dat is niet waar. |
Testpunt |
Testconditie |
Testvereiste |
Testgegevens |
Resultaten |
| 1 |
Structurele inspectie |
1. Voldoen aan de draadgroottetabel2. |
Voldoen aan de draadgrootte tabel |
Verwijzingen naar het testverslag |
Pass. |
| 2 |
Thermische schok |
Wikkel het monster op een ijzeren staaf van de voorgeschreven grootte, plaats het gedurende 1 uur in een verouderingsoven bij de voorgeschreven temperatuur, koel het monster gedurende ten minste 30 minuten tot kamertemperatuur en observeer het monster vervolgens |
Geen scheuren op het monsteroppervlak |
Geen scheuren. |
Pass. |
| 3 |
Warmtevervorming |
1. meet de monsterdikte (markeer meetpositie) 2. plaats het monster en het testapparaat in de verouderingsoven om het gedurende 1 uur op de voorgespecificeerde temperatuur voor te verwarmen3.Plaats het monster gedurende 1 uur onder de drukkolom van het testapparaat4. De monsterdikte opnieuw op dezelfde plaats meten |
1Het monster mag niet worden gebarsten door drukkolom of blootgeleider2. |
Verwijzingen naar het testverslag |
Pass. |
| 4 |
FT2 |
Gebruik een standaardvlam op een hoogte van 125 mm één keer |
1De vlam mag zich niet over zijn hele lengte verspreiden. |
Verwijzingen naar het testverslag |
Pass. |
| 5 |
Veroudering |
1. Neem vijf delen van een 200 mm lange schede2. Plaats de monsters in een verouderingsoven bij 158°C gedurende 168 uur3.vervolgens de verlenging bij breuk en de treksterkte testen |
1. verlenging vóór veroudering ≥ 300%, verlenging na veroudering ≥ 80% van die vóór veroudering2. treksterkte vóór veroudering > 1,41 kg/mm2, treksterkte na veroudering ≥ 80% van die vóór veroudering |
Verwijzingen naar het testverslag |
Pass. |
| 6 |
Cold Bend |
Bewaar het monster in een laagtemperatuurdoos bij een bepaalde temperatuur gedurende 4 uur, windmonster op een ijzeren staaf van een bepaalde grootte met een bepaalde draai,volledige wikkeling binnen 30 seconden nadat het monster uit de laagtemperatuurdoos is genomen |
Geen scheuren op het monsteroppervlak |
Geen scheuren. |
Pass. |
| 7 |
Leiderweerstand |
Meting van de weerstand van een kerngeleider van één meter met een gelijkstroomweerstandsmeter |
Bij 20°C weerstand van 8AWG ≤ 2,23Ω/km |
Verwijzingen naar het testverslag |
Pass. |
Structurele parameters
| Categorie |
Specificaties van de draad |
Referentiestroom (A) |
Diameter (mm) |
| UL:EVE,EVT 600V |
3×16AWG |
12 |
10.8 |
| 3 × 14AWG |
16 |
13.4 |
| 3 × 16 AWG + 2 × 18 AWG |
12 |
12.1 |
| 3 × 14 AWG + 2 × 18 AWG |
16 |
13.9 |
Technische specificaties
| Elektrische kenmerken |
FYSISCHE eigenschappen |
| Nominale spanning:DC 1000V |
Treksterkte:≥ 20 MPa |
Nominale temperatuur:-40 °C tot 90 °C
Isolatie -40°C tot 125°C |
Verlenging:≥ 300% |
Leider:Flexibel Kaars geglote koperdraad
Isolatie:Silicaat
Kleurenopties:Zwarte, oranje, rode of gele blauwe jas, enkel- en dubbelgeïsoleerd
SQ MM-maat (Europese stijl):4 tot 240 m2
AWG-maat (Noord-Amerikaanse stijl):0AWG-10AWG
Temperatuurbereik:-60°C tot 200°C
Producentprofiel
Linke Cable Technology Co., Ltd is een toonaangevende kabelleverancier in China met meer dan 10 jaar ervaring in onderzoek en ontwikkeling, productie en marketing van draad en kabel.We zijn gespecialiseerd in EV-oplaadkabels en leveren wereldwijd op maat gemaakte kabeloplossingen.
| Merken |
Links |
Tandwijdte (mm2) |
0.01-500 mm2 |
| Draadmeter (AWG) |
[bijv. 24AWG, 28AWG] |
Conductor |
In blikken geplaatste koper/blote koper, op basis van de eisen van de opdrachtgever |
| Isolatiemateriaal |
PVC/TPU/Silicone rubber/PE/PP/XLPE/Nylon/anders |
Materiaal voor jassen |
[PVC/PU/rubber/braid/etc.] |
| Certificeringen |
RoHS/REACH/UL/CE/IP68 enz. |
Aangepaste lengte |
[bijv. 1m, 3ft, 5m ±5% toleranties] |
| Type kabel |
[Medisch/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Bescherming |
[Beschild/Onbeschermd/Brei Schild] |
| Impedantie |
[bijv. 75Ω (voor coaxiale kabels) ] |
Afdrukken/logo |
[Text/Label/Logo, maximaal 20 tekens] |
| Buigradius |
[bijv. ≥ 5 × kabeldiameter] |
Huidige rating |
[bijv. 5A] |
| Standaardspanning |
[bijv. 30V AC/DC] |
Verbindingsmateriaal |
[Gouden/nikkel/messen/etc.] |
| Verbindingen |
[bijv. USB Type-C, 3,5 mm jack, RJ45] |
Jacket |
XLPE of PE of PVC rubber |
| Leveringstermijn |
7-14 dagen na bevestiging van de bestelling |
Kleuren |
[Zwart/Wit/Rood/Aangepaste Pantone/etc.] |
| temperatuur |
Minus 70 °C tot 350 °C ((-70 °C ~ 350 °C) |
Pakket |
Rollen/dozen/platen/Aangepaste |
| Ondersteunende diensten |
op maat gemaakte kabels, eind-tot-eindoplossingen, met inbegrip van nauwkeurig snijden, krimpen en installeren van stroppen (specificeer materiaal,bijv. koper/nikkel) |
Onze certificaten
Onze producten voldoen aan de volgende internationale normen:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Eengeleider, thermoplastische isolatie)
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde voorschriften zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde producten.
ISO9001 en ISO13485, TS16949
CNR - Bedradingsmateriaal van apparaten
Extrudeerd PVC geïsoleerd enkelvoudig, 105oC, 1000V, klasse I, groep A, B of AB, FT1 en/of FT2
Extrudeerde PVC-kabel met niet-integral hoesje, met een nominale temperatuur van 105 °C, 1000 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2
Extrudeerde TPU-kabel met niet-integral jasje, bedoeld bij 80 °C, 300 V, klasse I, klasse I/II, groep A, B of AB, FT1 en/of FT2
Vaak gestelde vragen
Bent u een fabrikant of handelsonderneming?
We zijn een professionele fabrikant. We kunnen uw bestelling van het eerste begin tot het laatste controleren. Welkom om ons te bezoeken.
Hoe kan ik een monster krijgen om uw kwaliteit te testen?
De monsters zijn gratis voor u, nieuwe klanten moeten de koerierkosten betalen.
Wat is uw minimale orderhoeveelheid?
Normaal gesproken 100 meter, maar de kabel is erg zwaar, dus bestel een goede hoeveelheid om de hoge vracht te voorkomen.
